材料:
树莓派3B+,DHT11温湿度传感器,杜邦线。
安装VNC,安装Python编译环境。
步骤:
**
步骤一:开始树莓派的VNC服务:
通过ssh远程连接树莓派,输入命令:
sudo raspi-config
进入该页面,进入选项5:
*

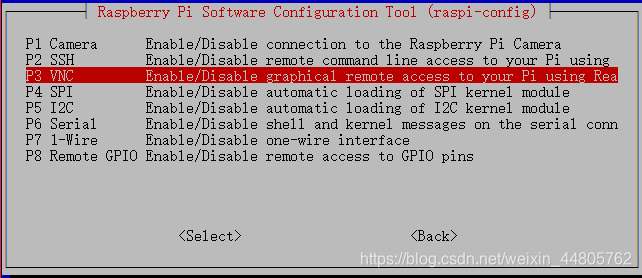

进入另一页面后,打开选项3:

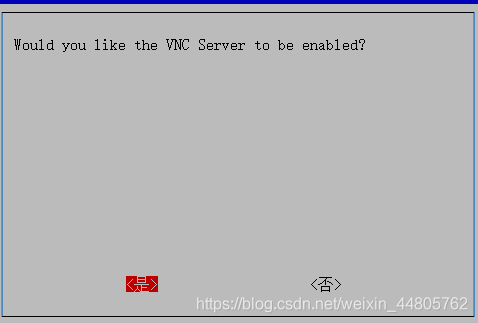

确认开启VNC服务:
*

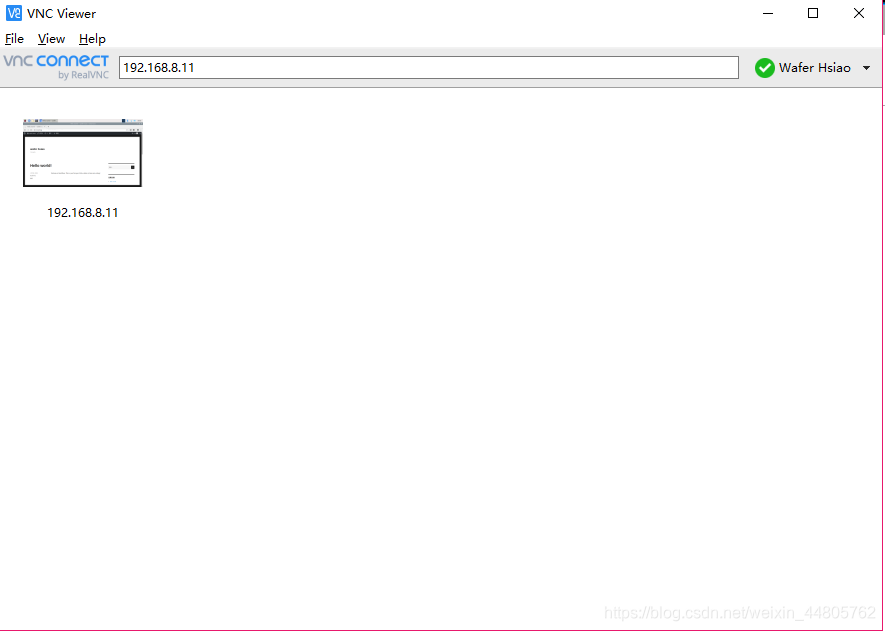

电脑打开VNC软件然后连接:(通过树莓派的IP地址连接)
步骤二:安装Python编译环境:
(1) 安装python库
sudo apt-get install python-dev
(2) 执行更新
sudo easy_install -U distribute
(3) 安装python-pip
sudo apt-get install python-pip
(4) 安装python的GPIO库
sudo pip install rpi.gpio

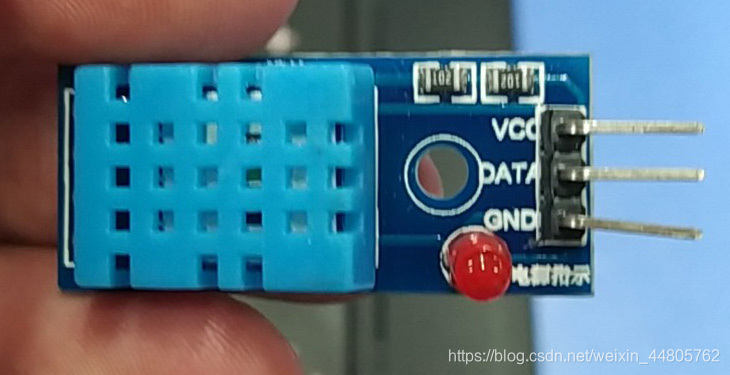

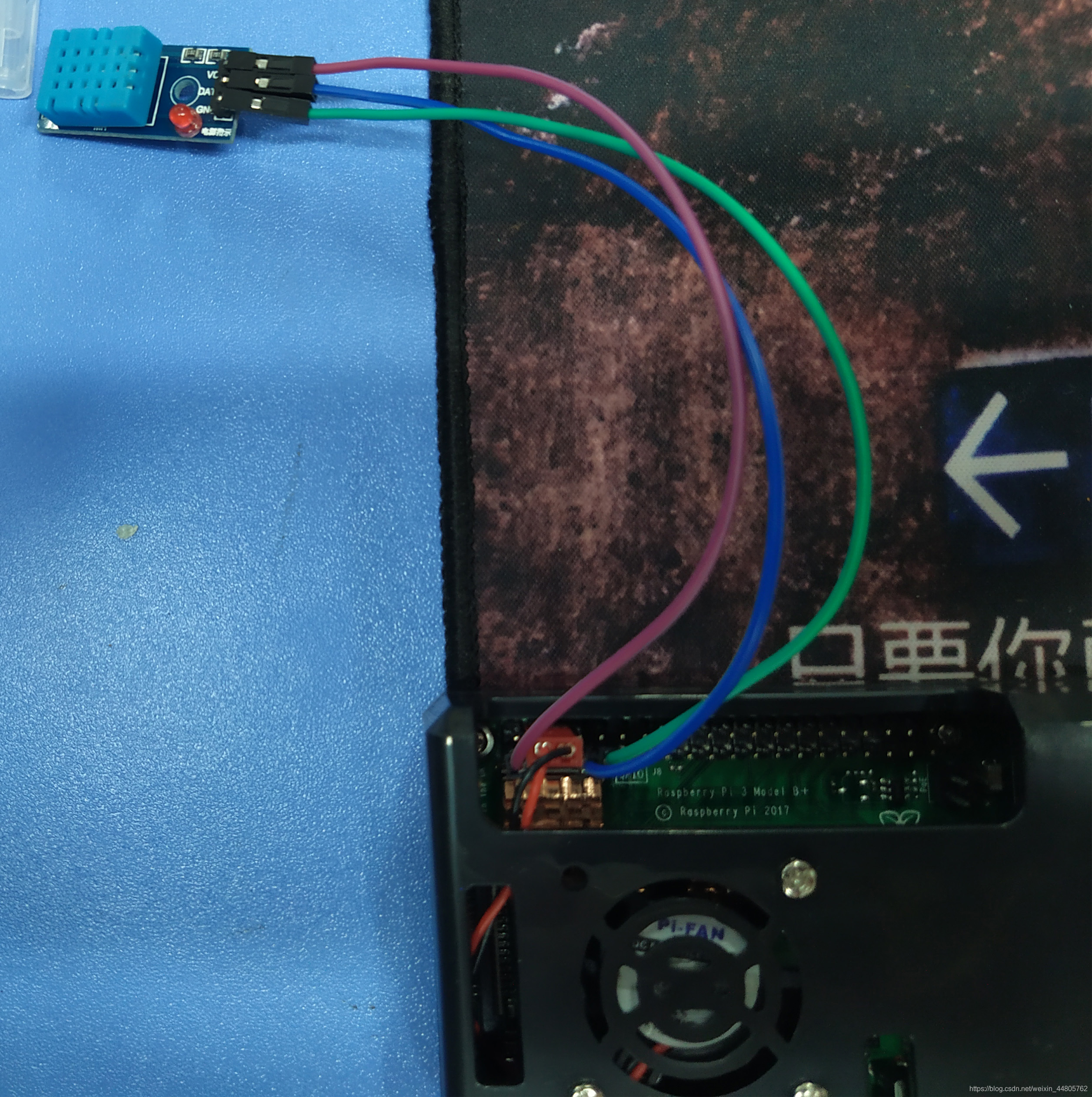

步骤三:完成树莓派与DHT11的连接

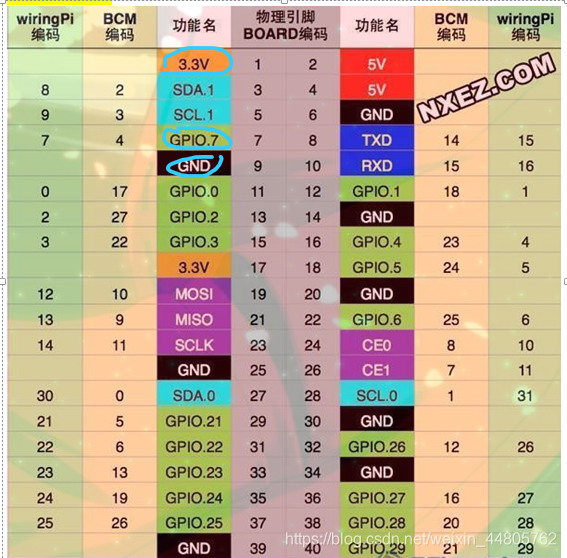

接线如下:
VCC–物理引脚1
DATE–物理引脚7
GND–物理引脚9
步骤三:完成获取DHT11温湿度的代码

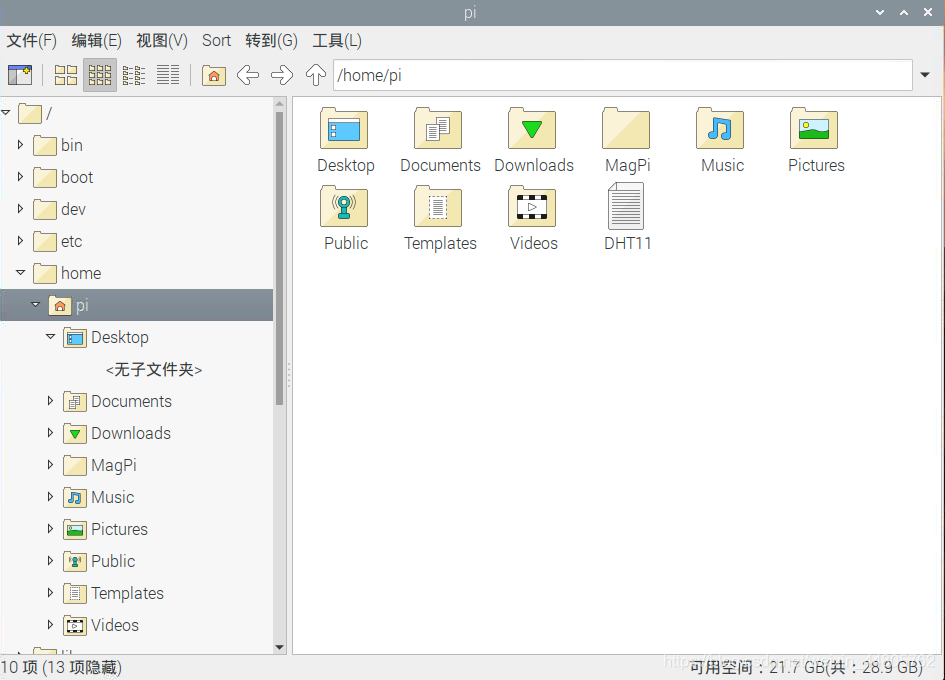

通过VNC在树莓派上建立一个空文档:
然后在文档中输入下列代码:
import RPi.GPIO as GPIO
import time
channel =4
data = []
j = 0
GPIO.setmode(GPIO.BCM)
time.sleep(1)
GPIO.setup(channel, GPIO.OUT)
GPIO.output(channel, GPIO.LOW)
time.sleep(0.02)
GPIO.output(channel, GPIO.HIGH)
GPIO.setup(channel, GPIO.IN)
while GPIO.input(channel) == GPIO.LOW:
continue
while GPIO.input(channel) == GPIO.HIGH:
continue
while j < 40:
k = 0
while GPIO.input(channel) == GPIO.LOW:
continue
while GPIO.input(channel) == GPIO.HIGH:
k += 1
if k > 100:
break
if k < 8:
data.append(0)
else:
data.append(1)
j += 1
print ("sensor is working.")
print (data)
humidity_bit = data[0:8]
humidity_point_bit = data[8:16]
temperature_bit = data[16:24]
temperature_point_bit = data[24:32]
check_bit = data[32:40]
humidity = 0
humidity_point = 0
temperature = 0
temperature_point = 0
check = 0
for i in range(8):
humidity += humidity_bit[i] * 2 ** (7-i)
humidity_point += humidity_point_bit[i] * 2 ** (7-i)
temperature += temperature_bit[i] * 2 ** (7-i)
temperature_point += temperature_point_bit[i] * 2 ** (7-i)
check += check_bit[i] * 2 ** (7-i)
tmp = humidity + humidity_point + temperature + temperature_point
if check == tmp:
print ("temperature :", temperature, "*C, humidity :", humidity, "%")
else:
print ("wrong")
print ("temperature :", temperature, "*C, humidity :", humidity, "% check :", check, ", tmp :", tmp)
GPIO.cleanup()
PS:该程序中“channel=4”的意思是DATA所接的GPIO.7所对应的BCM编码,即随着GPIO的接口的BCM编码的改变,“channel”的赋值也随之改变。

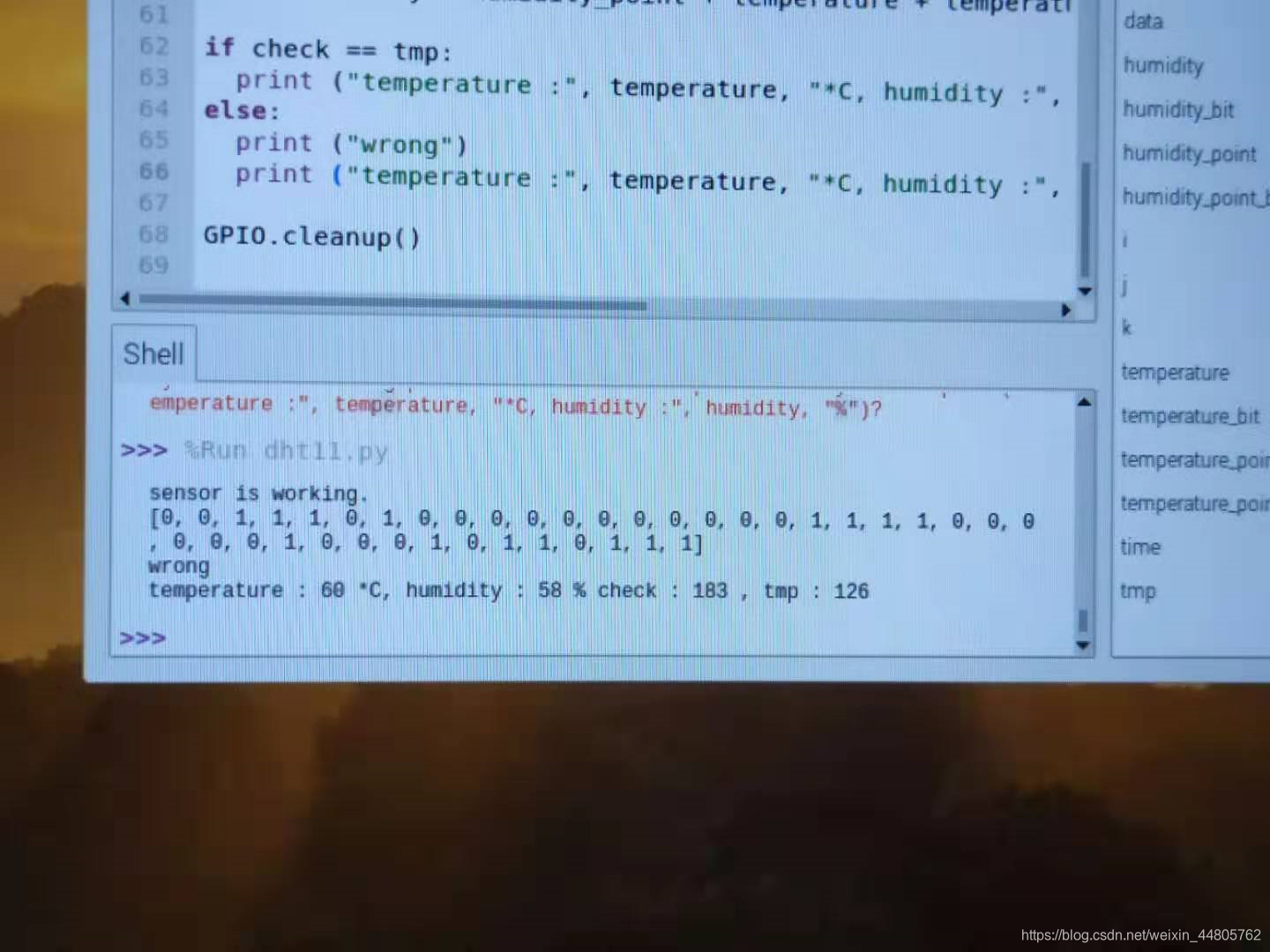

最后确认引脚连接无误后,运行该程序:
即可获取此时的温度和湿度。
程序每运行一次就可以得知此刻环境的温湿度了。
