基于fpga的多功能时钟设计

一、设计内容

设计一个多功能数字时钟，具有以下功能：
1、数字钟功能：可以显示时、分、秒。
2、调时功能：可以校正时间。
3、闹钟功能：能对设置的时间进行蜂鸣器提醒。
4、秒表功能：能对设置的时间进行倒计时。
5、日期设置功能：可以显示年月日并进行设置。

二、设计方案

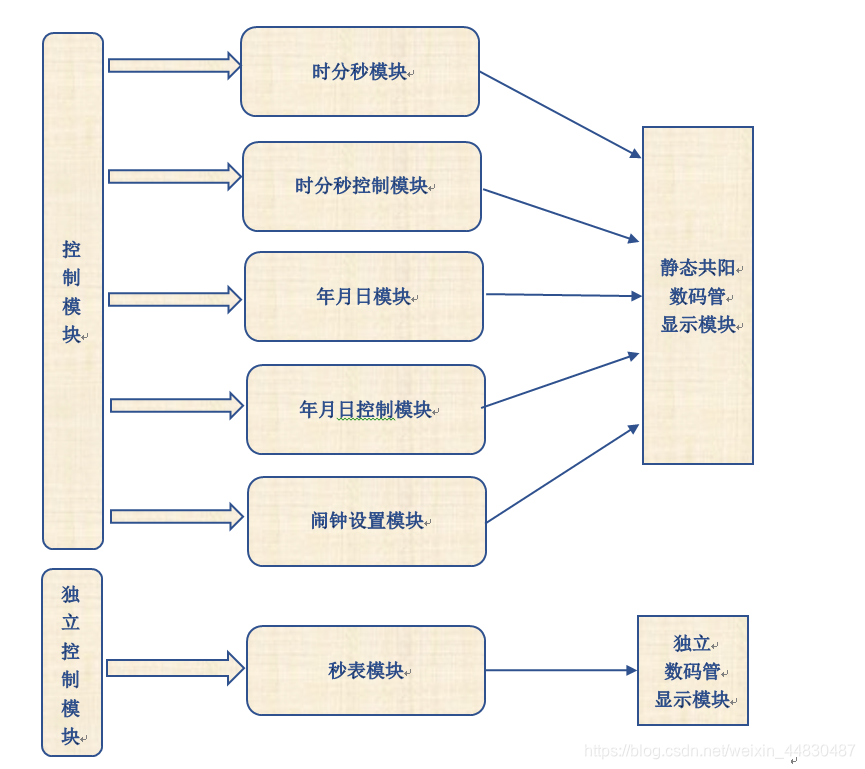

主要功能框图如下：

主要功能模块说明：
控制模块：实现5个模块的切换（“设置”切换，“显示”切换）
时分秒模块：用数码管显示时分秒，处于“工作模式”时，秒对应数码管每隔一秒加一，并实现分钟小时的进位。
时分秒设置模块：用数码管显示待设置的时分秒数值，处于“时分秒设置模式”时，对应控制模块的“设置”按键可以实现对待设置的时分秒数值的设置，并通过时分秒模块的装载键实现对时分秒模块数字的载入。
年月日模块：用数码管显示年月日，处于“工作模式”时，日对应数码管每隔一天加一，并实现月年的进位。
年月日设置模块：用数码管显示待设置的年月日数值，处于“年月日设置模式”时，对应控制模块的“设置”按键可以实现对待设置的年月日数值的设置，并通过年月日模块的装载键实现对年月日模块数字的载入。
闹钟设置模块：用数码管显示待设置闹钟的时分秒数值，处于“闹钟设置模式”时，对应控制模块的“设置”按键可以实现对待设置闹钟的时分秒数值的设置，并通过闹钟模块的开关键实现对闹钟模块的开关设置。
静态共阳数码管显示模块:用于显示以上5个模块对应的数值。
独立控制模块：主要有两个按键，一个按键实现秒表的复位，另一个按键实现秒表开启/暂停状态的切换。
秒表模块：实现0.1秒的秒表计时精度。
独立数码管显示模块：用于显示秒表的各位和小数点后一位。
