三层交换机划分VLAN

大家好，我是爱景甜的网工我是一个思科出身专注于华为的网工

前几篇关于VLAN的文章还可以所以本网工最后写一个关于VLAN的文章

什么是三层VLAN划分VLAN

三层VLAN跟其他的VLAN的不一样他有一个VLANif的接口它可以在里面 设置IP地址来实现路由转发功能

现在VLAN划分基于一下三种：

1. 基于端口的划分VLAN

2.基于Mac地址划分VLAN

3.基于IP子网划分VLAN

那么今天我用思科和都做一下看有什么不同

先做思科的我们选择3560的交换机作为三层交换机 2960作为二层交换机

我我们做这个是因为有人问我为什么三交换机在不同子网里不能ping通，我想了很久不知道原因后来我看见它发的pkt文件后就蒙逼了，它把网关变了我去这能通

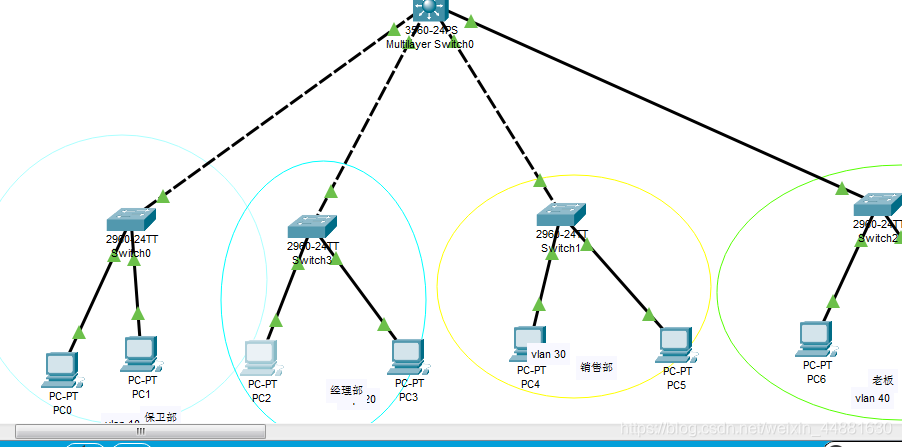

思科如图：





那么在怎么弄才能ping通呢

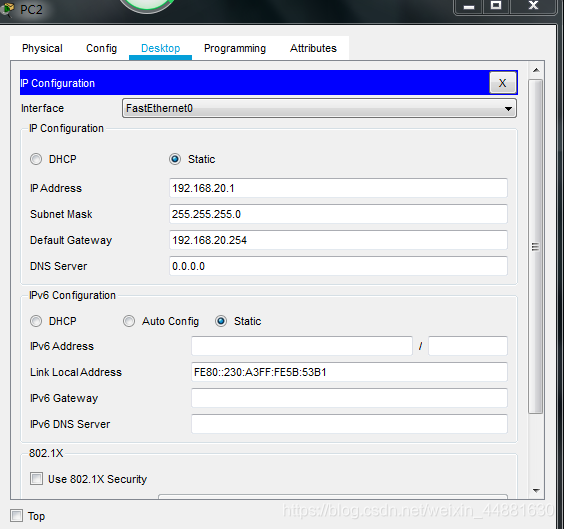

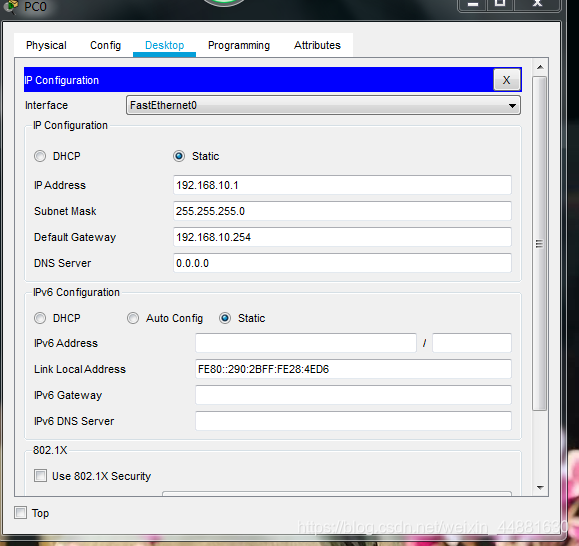

pc1

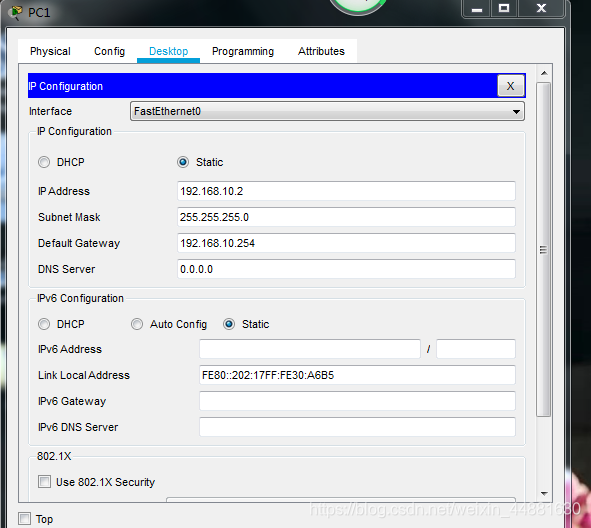

pc2

pc3

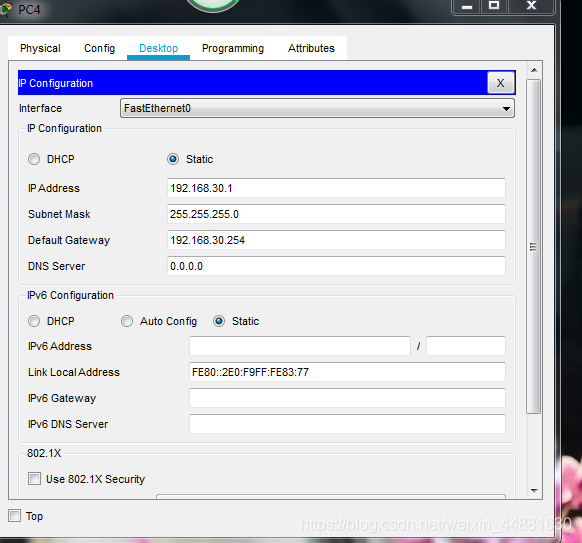

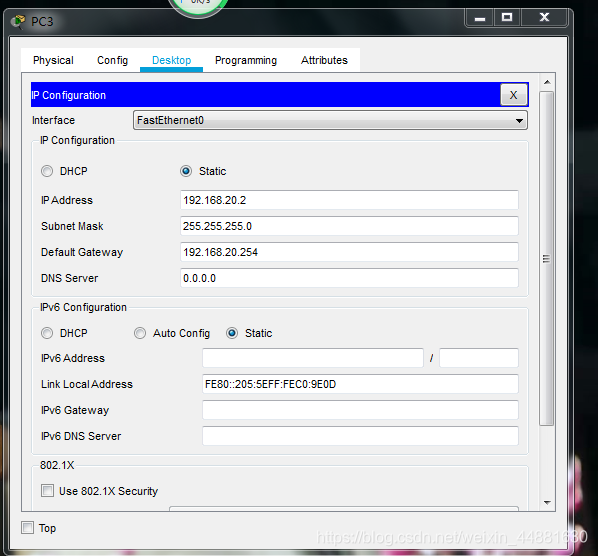

pc4

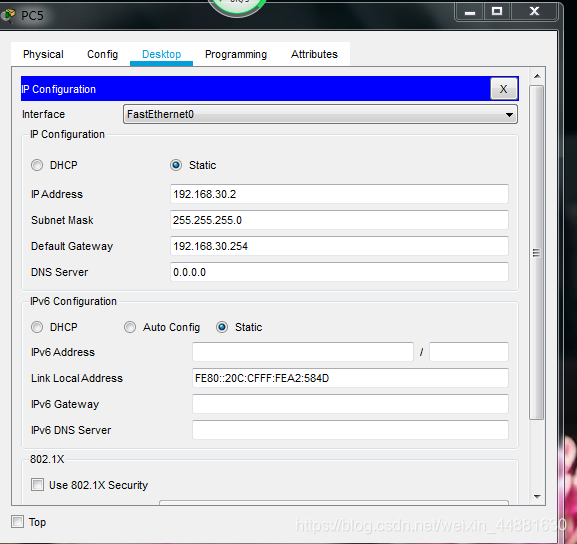

pc5

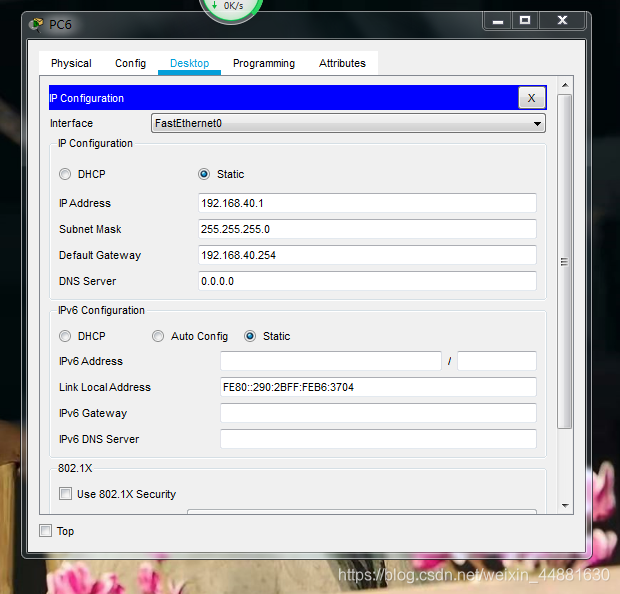

pc6

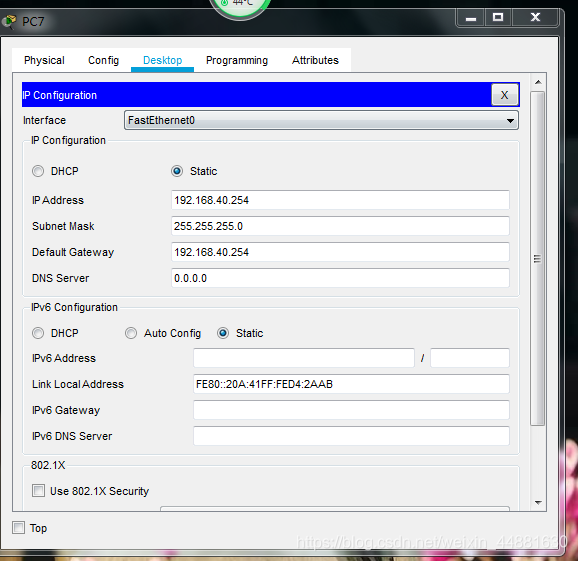

pc7

pc8



好开始

思科跟华为创建VLAN有区别在于我们不同输入VLAN几

提示这个接口没有这个VLAN，不过给你创建VLAN



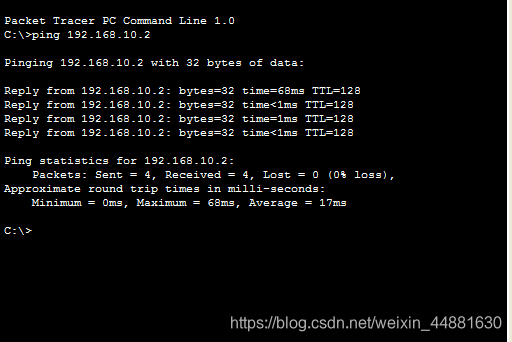

看看在VLAN10 能不能互通



其他创建VLAN一样就不弄了

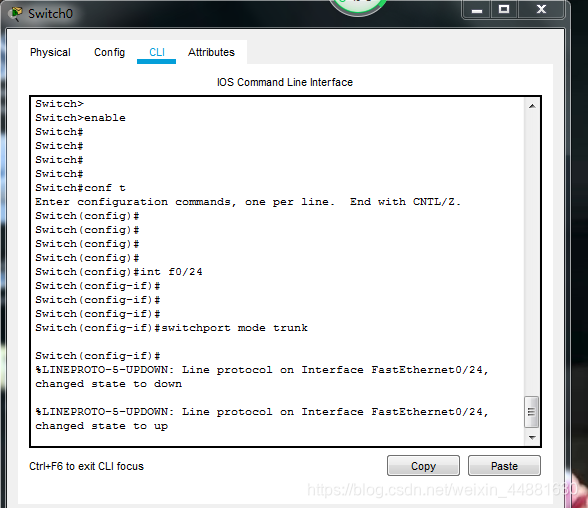

思科开启trunk口只要输一条代码就可以了！！！！！！！



一次相同

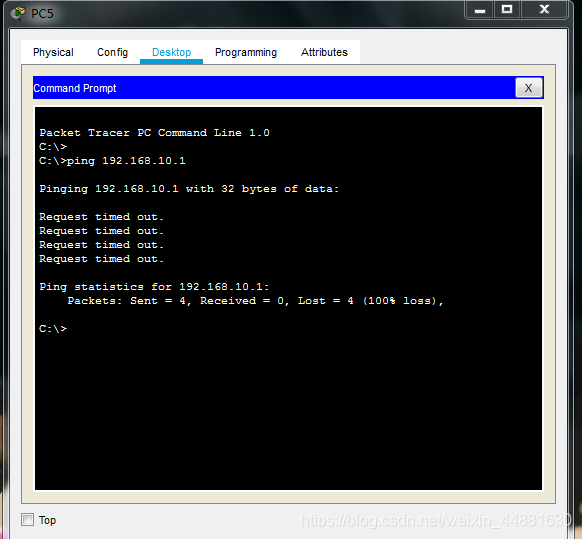

我们先看看pc5可不可以ping通pc1



现在重点来了就是怎么配三层交换机呢？？？？？

其实我们不用在三层交换机里配置trunk 我们用vlanif就可以，不过要开启它的路由功能

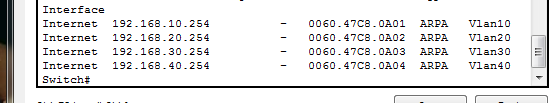

我们看看他的ARP表

现在看看能不能ping通

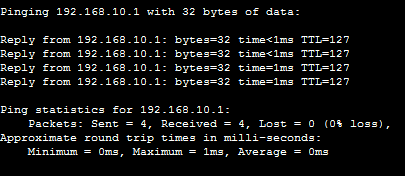

可以看到ttl的值少了1说明与外网互通



这个实验告诉我们三层交换机配置不是不能通而是配置我理解的问题

第一次做思科的实验希望大家有帮助谢谢大家

代码！！！！

sw1：

enable
vlan database
vlan 10
ex
conf t
int f0/1
switchport mode access
switchport access vlan 10
interface f0/2
switchport mode access
switchport access vlan 10
interface f0/24
switchport mode trunk

sw2

enable
vlan database
vlan 20
conf t
int f0/1
switchport mode access
switchport access vlan 20
int f0/2
switchport mode access
switchport access vlan 20
int f0/24
swiitchport mode trunk


sw3



enable
vlan database
vlan 30
exit
conf t
int f0/1
switchport mode access
switchport access vlan 30
int f0/2
switchport mode access
switchport access vlan 30
int f0/24
switchport mode trunk

 sw4

enable
vlan database
vlan 40
exit
conf t
int f0/1
switchport mode access
switchport access vlan 40
int f0/2
switchport mode access
switchport access vlan 40
interface f0/24
switchport mode trunk

三层交换机：

enable
vlan database
vlan 10
vlan 20
vlan 30
vlan 40
exit
conf t
ip routing

interface vlan 10
ip address 192.168.10.254 255.255.255.0
no shut
interface vlan 20
ip address 192.168.20.254 255.255.255.0
no shutdown
interface vlan 30
ip address 192.168.30.254 255.255.255.0
no shutdown
interface vlan 40
ip add  192.168.40.254 255.255.255.0
no shut
end
show arp

希望大家点赞谢谢大家爱你们
