一篇文章学懂图这种数据结构

图

• 为什么要有图
  • 我们学过线性表和树
  • 线性表局限于一个直接前驱和直接后继的关系
  • 树也只有一个直接前驱
  • 当我们需要表示多对多的关系时，这里我们就用到了图

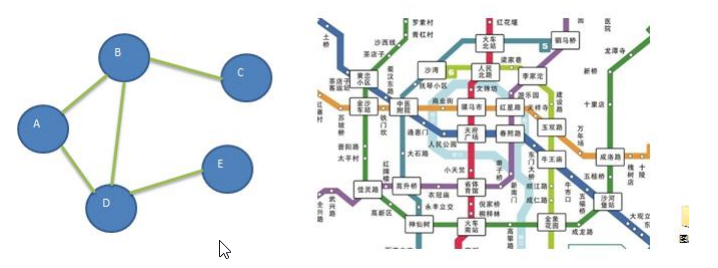

• 图的举例说明
  • 图是一种数据结构，其中结点可以具有零个或多个相邻元素。两个结点之间的连接称为边。结点也可以称为顶点。

• 图的常用概念
  • 顶点(vertex)
  • 边(edge)
  • 路径

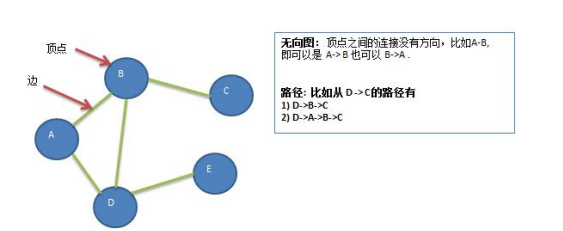

  • 无向图

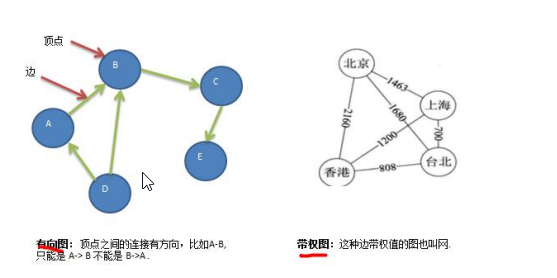

  • 有向图
  • 带权图

• 图的表示方式

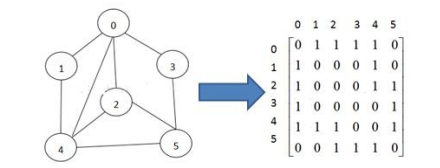

  • 邻接矩阵（二维数组表示）

    • 邻接矩阵表示图形中顶点之间相邻关系的矩阵，对于n个顶点的图而言，矩阵的row和col表示的是1…n个点

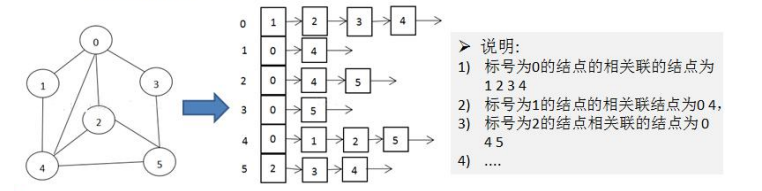

  • 邻接表（链表表示）

    • 邻接矩阵需要为每个顶点分配n个边的空间，其中很多边是不存在的，会造成空间的一定损失
    • 邻接表的实现只关心存在的边，不关心不存在的边。邻接表由数组+链表组成

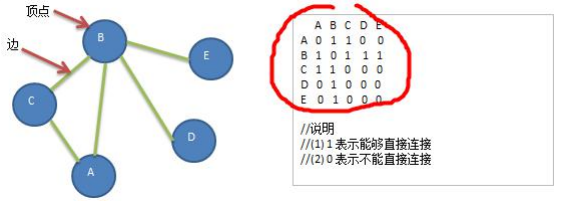

• 图的快速入门

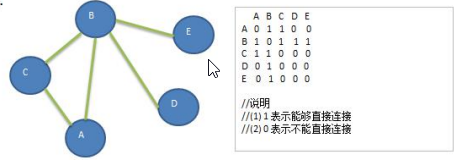

  • 实现如下结构

  • 具体代码在最后面
• 图的深度优先遍历介绍
  • 介绍
    • 遍历，就是对结点的访问。一个图有那么多个结点，如何遍历这些结点，需要有特定策略，一般有两种访问策略：深度优先遍历、广度优先遍历
  • 深度优先遍历思想
    • 从初始访问结点出发，初始访问结点可能有多个邻接结点。深度优先遍历的策略就是首先访问第一个邻接结点，然后再以这个被访问的邻接结点为初始结点，访问它的第一个邻接结点。
    • 我们可以看到，这种访问策略是优先往纵向挖掘深入，而不是对一个结点的所有邻接点进行横向访问
    • 显然，深度优先搜索是一个递归的过程
  • 步骤
    1. 访问初始结点v，并标记结点v为已访问
    2. 查找结点v的第一个邻接结点w
    3. 若w存在，则继续执行4，则回到第一步，将从v的下一个结点继续
    4. 若w未被访问，对w进行深度优先遍历递归(即把w当作另一个v，然后进行步骤123)
    5. 查找结点v的w邻接结点的下一个邻接结点，转到步骤3
       具体代码在最后面
• 图的广度优先遍历
  • 广度优先遍历思想
    • 图的广度优先搜索(Broad First Search)
    • 类似于一个分层搜索的过程，广度优先遍历需要使用一个队列以保持访问过的结点的顺序，以便按这个顺序来访问这些结点的邻接结点
  • 步骤
    1. 访问初始结点v并标记结点v为以访问。
    2. 结点v入队
    3. 当队列非空时，继续执行，否则算法结束
    4. 出队列，取出队头结点u
    5. 查找结点u的第一个邻接结点w
    6. 若结点u的邻接点不存在，则转到步骤3，否则，循环执行以下三个步骤
       6.1. 若结点w尚未被访问，则访问结点w并标记为已访问
       6.2 结点w入队列
       6.3 查找结点u的继w邻接点后的下一个邻接点w，转到步骤6
       具体代码在最后面
• 代码

import java.util.*;

public class GraphDemo {

    boolean[] isVisited;

    public static void main(String[] args) {
        // 创建图对象
        String[] vertexs = {"A","B","C","D","E"};

        int n = vertexs.length;
        Graph graph = new Graph(n);
        // 将各个顶点加入到顶点集中
        for (String vertex : vertexs) {
            graph.add(vertex);
        }

        // 将边加入到图中
        graph.addEdge(0, 1, 1);
        graph.addEdge(0, 2, 1);
        graph.addEdge(1, 2, 1);
        graph.addEdge(1, 3, 1);
        graph.addEdge(1, 4, 1);

        // 遍历
//        graph.showGraph();

        // 深度遍历
        System.out.print("深度遍历结果是：");
        graph.dfs();
        System.out.println();
        // 广度遍历
        System.out.print("广度遍历结果是：");
        graph.bfs();
    }

}
class Graph{
    private List<String> vertexs;
    private int[][] edges;
    int numOfEdges;
    boolean[] isVisited;

    /**
     * 初始化图
     * @param n 图的顶点个数
     */
    public Graph(int n) {
        vertexs = new ArrayList<>(n);
        edges = new int[n][n];
        numOfEdges = 0;
    }

    /**
     * 将顶点加入到顶点集中
     * @param vertex
     */
    public void add(String vertex) {
        vertexs.add(vertex);
    }

    /**
     * 将边加入到边集合中
     * @param v1
     * @param v2
     * @param v3
     */
    public void addEdge(int v1, int v2, int v3) {
        edges[v1][v2] = v3;
        edges[v2][v1] = v3;
        numOfEdges++;
    }

    /**
     * 显示邻接矩阵
     */
    public void showGraph() {
        for (int[] edge : edges) {
            System.out.println(Arrays.toString(edge));
        }
    }

    public void dfs(int i) {
        // 访问该结点
        System.out.print(vertexs.get(i) + "  ");
        // 置为已访问
        isVisited[i] = true;
        // 获取第一个邻接点
        int w = getFirstNeighbor(i);
        while(w != -1) {
            if(!isVisited[w]) {
                dfs(w);
            }
            // 获取下一个邻接点
            w = getNextNeighbor(i,w);
        }
    }

    // 对dfs进行重载，防止不连通图没有遍历完所有的结点的情况
    public void dfs() {
        isVisited = new boolean[getNumberOfVertex()];
        // 遍历所有的结点，进行dfs
        for(int i = 0; i < getNumberOfVertex(); i++) {
            if (!isVisited[i]) {
                dfs(i);
            }
        }
    }

    // 从某个结点开始进行广度遍历
    public void bfs(int i) {
        // 队列，记录结点访问次序
        List<Integer> list = new ArrayList<>();
        // 访问结点，输出结点信息
        System.out.print(vertexs.get(i) + "  ");
        // 标记为已访问
        isVisited[i] = true;
        // 将结点加入队列
        list.add(i);
        while(!list.isEmpty()) {
            // 取出队头元素
            int w = list.remove(0);
            // 得到第一个邻接结点的下标w
            int u = getFirstNeighbor(w);
            while(u != -1) {// 找到
                if(!isVisited[u]) {// 是否访问过
                    System.out.print(vertexs.get(u) + "  ");
                    isVisited[u] = true;
                    list.add(u);
                }
                // 找与w相邻的下一个邻结点
                u = getNextNeighbor(w, u);
            }
        }
    }

    // 遍历所有结点，都进行广度优先搜索
    public void bfs() {
        int size = getNumberOfVertex();
        isVisited = new boolean[size];
        for (int i = 0; i < size; i++) {
            if (!isVisited[i]) {
                bfs(i);
            }
        }
    }

    // 根据前一个邻接结点的下标来获取下一个邻接结点
    private int getNextNeighbor(int v1, int v2) {
        for(int i = v2 + 1; i < getNumberOfVertex(); i++) {
            if(edges[v1][i] > 0) return i;
        }
        return -1;
    }

    /**
     * 获取第一个邻接点的下标w
     * @param index
     * @return 如果存在就返回对应的下标，否则返回-1
     */
    public int getFirstNeighbor(int index) {
        for(int i = 0; i < getNumberOfVertex();i++) {
            if(edges[index][i] > 0) return i;
        }
        return -1;
    }

    public int getNumberOfVertex() {
        return vertexs.size();
    }
}
