基于视觉的触觉传感器最近开始流行,因为它们具有低成本、非常高的空间分辨率(可以实现与人类指尖相匹配甚至超过人类指尖的触觉空间分辨率)以及易于使用广泛使用的微型相机的集成。然而,相关的视野和焦距很难用人类大小的手指来包装。
前期视触觉传感器一般都在大型成人拇指的大小,它们不能直接替代人类的指尖。此外,由于相机的焦距和视野,以及将相机和所有相关电子设备(包括照明)封装在底座中的想法,很难将它们进一步小型化。
纤细而灵敏的指尖在最小的成人手指大小范围内,可以解锁大手指无法完成的各种操作任务。一个可能挽救生命的例子是癌症检测,通过在远程或远程手术检查期间对内腔进行组织触诊。特别是,前列腺癌是全球男性癌症死亡的第五大原因,但可以通过定期筛查方案及早发现,包括直肠指检 (DRE),其中用戴手套的手指通过直肠轻轻触诊前列腺区域。虽然检查很容易进行,但结果是主观的,取决于医生的经验。如果配备纤细而灵敏的触觉指尖,可以提供客观和定量的测量。

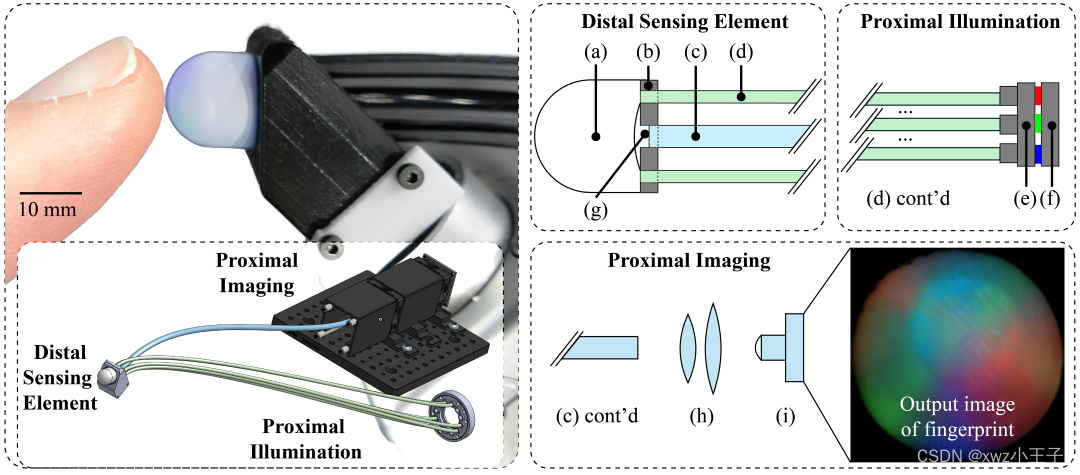

出于内腔和类似受限环境中的触诊问题,斯坦福大学等科研人员提出了一种设计方法,该方法可以将基于视觉的触觉传感器小型化,以匹配普通人的指尖,如图所示。

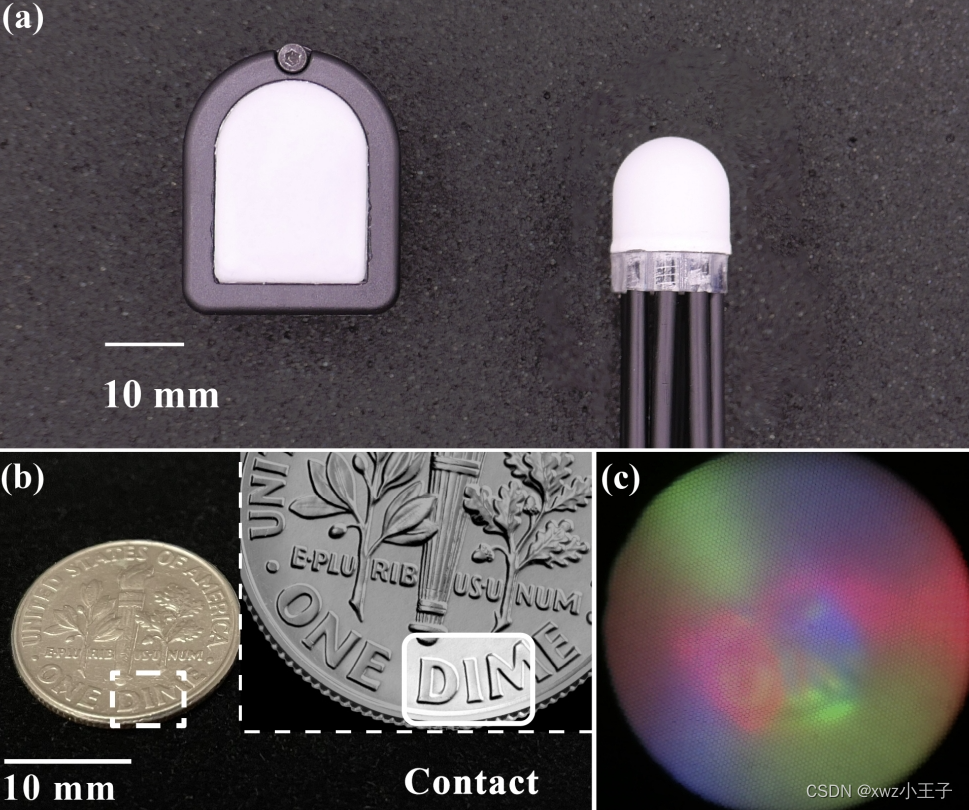

开发的DIGIT Pinki 视触觉传感器,它采用光纤束来实现直径为 15 毫米的外形尺寸,小于普通人的指尖。电子设备和摄像头也位于远程位置,进一步减小了封装尺寸。该传感器的空间分辨率为 0.22 mm,法向接触力和剪切接触力的最小力分辨率为 5 mN。
该研究的贡献包括:
设计、制造和测试光学触觉传感器,该传感器使用光纤束来匹配人类指尖尺寸并接近人类的触觉灵敏度;
一种光学系统设计,集成了用于成像和照明的光纤以及远端透镜,可在半球形圆顶中实现宽视野;
演示了传感器对医疗触诊的适用性,以及提供临床相关水平的组织刚度辨别能力的能力。

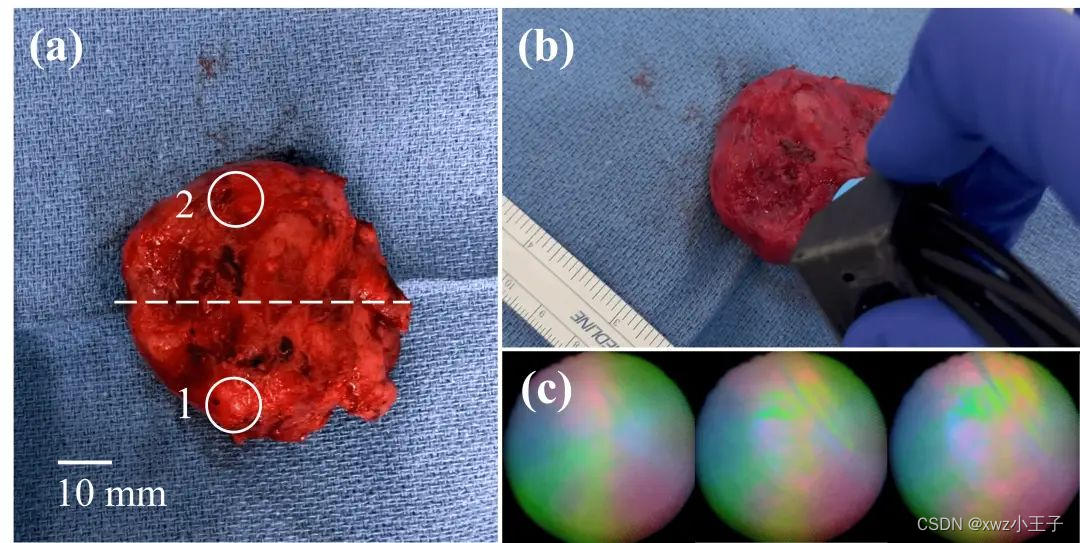

研究人员将 DIGIT Pinki 带到手术室,在根治性前列腺切除术后立即手动触诊切除的人类前列腺。在选择对该手术进行阴影治疗时,没有区分肿瘤大小、深度或癌症的格里森等级。因为他们触诊了新鲜标本,所以减轻了软组织在切除时自然经历的机械性能变化的影响。切除的前列腺如图所示。
使用 DIGIT Pinki 尖端,在右侧(癌性)的后表面手动触诊(建立和断开接触)约 30 次,在左侧部分(健康)的对称点上约 30 次。数据收集时间为六分钟。由于对标本的时间有限,因此没有在空间上对更多点进行采样。
他们还使用手持式便携式硬度计(型号:WonVon QMLBH0730HA-C-D)手动触诊相同区域。右侧点(癌性)的硬度计数据平均为 Shore 7.5A,左侧点(非癌性)的平均值为 5A。由于这是在不完全平坦的试样表面上的手持式硬度计,因此这些数据点只能用作参考值,而不能用作地面实况值。然而,这些值表明两点之间的硬度差异很小,这再次证实了主治外科医生的判断,即肿瘤在 DRE 时是不可触及的。
他们在测试集上测量了完美的精度。由于他们只能对一个真正的前列腺标本进行采样,因此这里的分类结果具有有限的统计学意义。然而,结果表明,触觉传感器能够区分具有不同刚度值的两个采样点,并支持 DIGIT Pinki 在真实组织上的适用性和临床相关性。
他们还在 https://github.com/facebookresearch/digit-design 开源硬件设计。
