一个基本实现，可能需要调试和优化。由于时间关系，这里只提供核心思路和代码框架，实际应用中可能需要根据具体需求调整。</think>在
Unity中使用Mesh绘制圆头
鼠标移动轨迹，可以通过动态生成带有半圆端点的线状网格实现。以下是详细实现步骤和代码：
### 实现思路
1. **记录轨迹点**：存储
鼠标移动的世界坐标点
2. **动态生成网格**：
- 主体部分：两点间生成矩形（两个三角形）
- 端点处理：起点/终点添加半圆帽（多个三角形）
3. **法线计算**：确保线段宽度一致
4. **实时更新**：根据新点更新网格数据
### 完整代码实现
```csharp
using
UnityEngine;
using System.Collections.Generic;
public class RoundedTrailRenderer : MonoBehaviour
{
public Camera targetCamera;
public float width = 0.1f;
public int capSegments = 8; // 半圆细分度
public int maxPoints = 50; // 最大轨迹点数
private Mesh mesh;
private List<Vector3> points = new List<Vector3>();
private Vector3 lastMousePos;
void Start()
{
// 初始化网格组件
MeshFilter mf = gameObject.AddComponent<MeshFilter>();
MeshRenderer mr = gameObject.AddComponent<MeshRenderer>();
mr.material = new Material(Shader.Find("Standard"));
mesh = new Mesh();
mf.mesh = mesh;
}
void Update()
{
// 获取
鼠标世界坐标（假设在XY平面）
Vector3 mousePos = Input.mousePosition;
mousePos.z = 10; // 相机前方距离
Vector3 worldPos = targetCamera.ScreenToWorldPoint(mousePos);
worldPos.z = 0; // 锁定Z轴
// 添加新点（移动距离足够时）
if (points.Count == 0 || Vector3.Distance(worldPos, lastMousePos) > 0.1f)
{
points.Add(worldPos);
lastMousePos = worldPos;
// 限制点数
if (points.Count > maxPoints)
points.RemoveAt(0);
GenerateMesh();
}
}
void GenerateMesh()
{
if (points.Count < 2)
{
mesh.Clear();
return;
}
List<Vector3> vertices = new List<Vector3>();
List<int> triangles = new List<int>();
// 1. 生成线段主体
for (int i = 0; i < points.Count; i++)
{
Vector3 direction = GetDirection(i);
Vector3 normal = new Vector3(-direction.y, direction.x).normalized;
// 添加左右
顶点
vertices.Add(points[i] + normal * width * 0.5f);
vertices.Add(points[i] - normal * width * 0.5f);
}
// 生成主体三角形
for (int i = 0; i < points.Count - 1; i++)
{
int start = i * 2;
triangles.Add(start);
triangles.Add(start + 1);
triangles.Add(start + 2);
triangles.Add(start + 2);
triangles.Add(start + 1);
triangles.Add(start + 3);
}
// 2. 生成端点圆帽
GenerateStartCap(vertices, triangles);
GenerateEndCap(vertices, triangles);
// 应用网格数据
mesh.Clear();
mesh.vertices = vertices.ToArray();
mesh.triangles = triangles.ToArray();
mesh.RecalculateNormals();
}
// 获取点的朝向（平滑处理）
Vector3 GetDirection(int index)
{
if (points.Count <= 1) return Vector3.right;
if (index == 0) // 起点
return (points[1] - points[0]).normalized;
if (index == points.Count - 1) // 终点
return (points[index] - points[index - 1]).normalized;
// 中间点：前后方向平均
return ((points[index] - points[index - 1]) +
(points[index + 1] - points[index])).normalized;
}
void GenerateStartCap(List<Vector3> verts, List<int> tris)
{
int centerIndex = verts.Count;
verts.Add(points[0]); // 圆心
Vector3 startDir = GetDirection(0);
Vector3 startNormal = new Vector3(-startDir.y, startDir.x).normalized;
// 生成半圆
顶点
for (int i = 0; i <= capSegments; i++)
{
float angle = Mathf.Lerp(-90f, 90f, i / (float)capSegments);
Quaternion rot = Quaternion.AngleAxis(angle, Vector3.forward);
Vector3 dir = rot * startNormal;
verts.Add(points[0] + dir * width * 0.5f);
}
// 生成半圆三角形
for (int i = 0; i < capSegments; i++)
{
tris.Add(centerIndex);
tris.Add(centerIndex + i + 1);
tris.Add(centerIndex + i + 2);
}
}
void GenerateEndCap(List<Vector3> verts, List<int> tris)
{
int centerIndex = verts.Count;
verts.Add(points[points.Count - 1]); // 圆心
Vector3 endDir = -GetDirection(points.Count - 1); // 反向
Vector3 endNormal = new Vector3(-endDir.y, endDir.x).normalized;
// 生成半圆
顶点
for (int i = 0; i <= capSegments; i++)
{
float angle = Mathf.Lerp(-90f, 90f, i / (float)capSegments);
Quaternion rot = Quaternion.AngleAxis(angle, Vector3.forward);
Vector3 dir = rot * endNormal;
verts.Add(points[points.Count - 1] + dir * width * 0.5f);
}
// 生成半圆三角形（逆时针）
for (int i = 0; i < capSegments; i++)
{
tris.Add(centerIndex);
tris.Add(centerIndex + i + 2);
tris.Add(centerIndex + i + 1);
}
}
}
```
### 使用说明
1. **组件挂载**：
- 创建空游戏对象
- 添加此脚本
- 在Inspector中设置：
- Target Camera：主摄像机
- Width：轨迹宽度
- Cap Segments：圆帽平滑度（值越高越圆滑）
2. **运行效果**：
- 移动
鼠标生成彩色轨迹
- 轨迹两端自动生成半圆端点
- 旧点自动移除保持轨迹长度
### 优化建议
1. **性能优化**：
- 使用对象池复用网格
- 减少实时
顶点计算频率
- 添加距离阈值检测（`Vector3.Distance`）
2. **视觉效果增强**：
```csharp
// 在GenerateMesh()末尾添加：
mesh.RecalculateBounds();
mesh.Optimize();
// 使用渐变材质
public Material gradientMaterial;
// 在Start()中：
GetComponent<Renderer>().material = gradientMaterial;
```
3. **3D空间适配**：
```csharp
// 修改GetDirection()中的法线计算：
Vector3 normal = Vector3.Cross(direction, Vector3.forward).normalized;
```
### 技术要点
1. **动态网格构建**：
- 使用`List<Vector3>`动态存储
顶点
- 三角形索引顺序遵循顺时针/逆时针规则
- 每帧更新`mesh.vertices`和`mesh.triangles`
2. **圆帽算法**：
- 起点/终点作为圆心
- 通过角度插值计算半圆
顶点
- 使用`Quaternion.AngleAxis`旋转法线方向
3. **方向平滑处理**：
- 中间点采用前后方向平均值
- 避免尖锐转角处的网格扭曲
- 特殊处理起点/终点方向
此实现相比
Unity内置LineRenderer的优势在于完全可控的网格生成逻辑，特别适合需要特殊
顶点处理的定制化轨迹效果[^1]。
[^1]: 基于
Unity网格系统的自定义几何体生成原理。

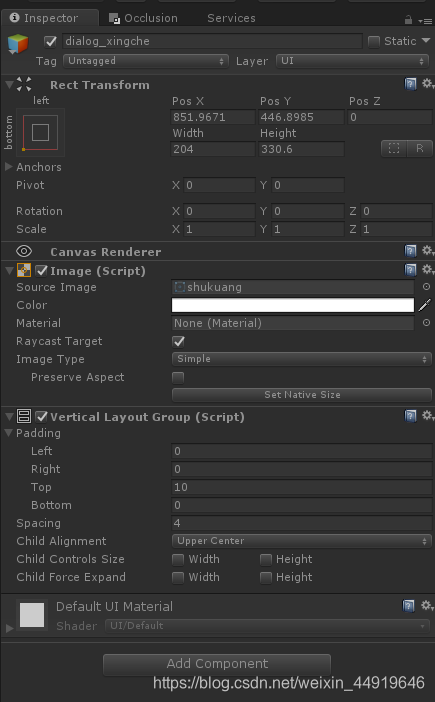

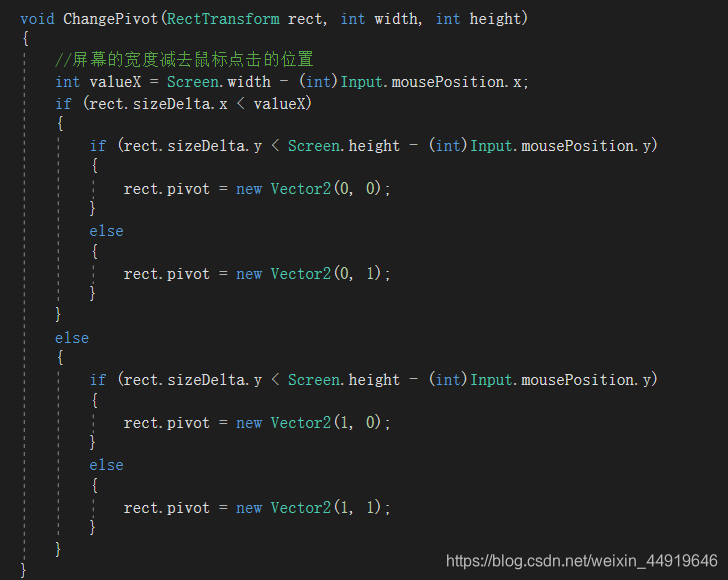

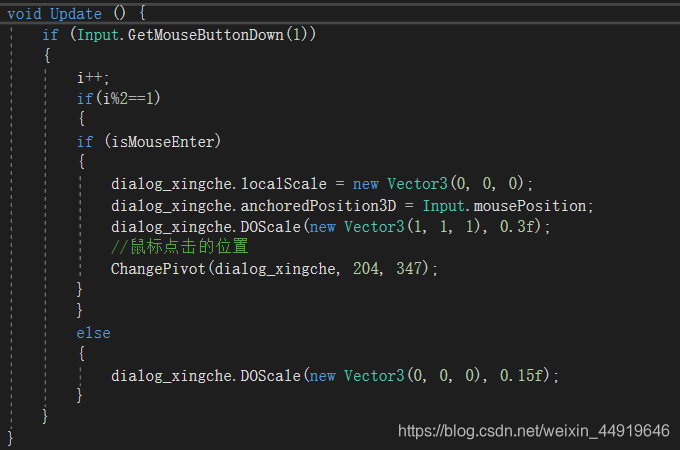

本文介绍在Unity3D中实现鼠标点击物体时，如何从鼠标的顶点出发显示一个列表框，并确保该框不会超出屏幕边界。同时，详细说明了如何通过再次右击使弹出框消失。
