地理配准航空影像 （QGIS3）

¶



在教程地形表和扫描地图 （QGIS3） 中，我们介绍了 QGIS 中的基本地理配准过程。该方法涉及从扫描的地图中读取坐标并手动输入它们作为控制点。但很多时候，您可能没有在地图上打印坐标，或者您正在尝试对图像进行地理配准。在这种情况下，您可以使用另一个地理配准数据源作为输入。本教程将教您如何在地理配准过程中使用现有的开放数据源。

任务概述

我们将使用 OpenStreetMap 中的参考坐标对高分辨率气球图像进行地理配准。

您将学习的其他技能

• 在 QGIS 中使用 XYZ 切片图层作为底图。

• 使用内置的命名地理编码器。

• 为图层设置用户定义的无数据值。

获取数据

在本教程中，我们将使用公共实验室收集的风筝和气球图像。它们使图像的地理配准版本也可用，但我们将下载非地理配准的 JPG 图像，并在 QGIS 中完成地理配准的过程。

下载纽约华盛顿广场公园的JPG图片。您可以右键单击 JPG 按钮并选择将链接另存为...。

为方便起见，您可以从以下链接直接下载数据集的副本：


程序

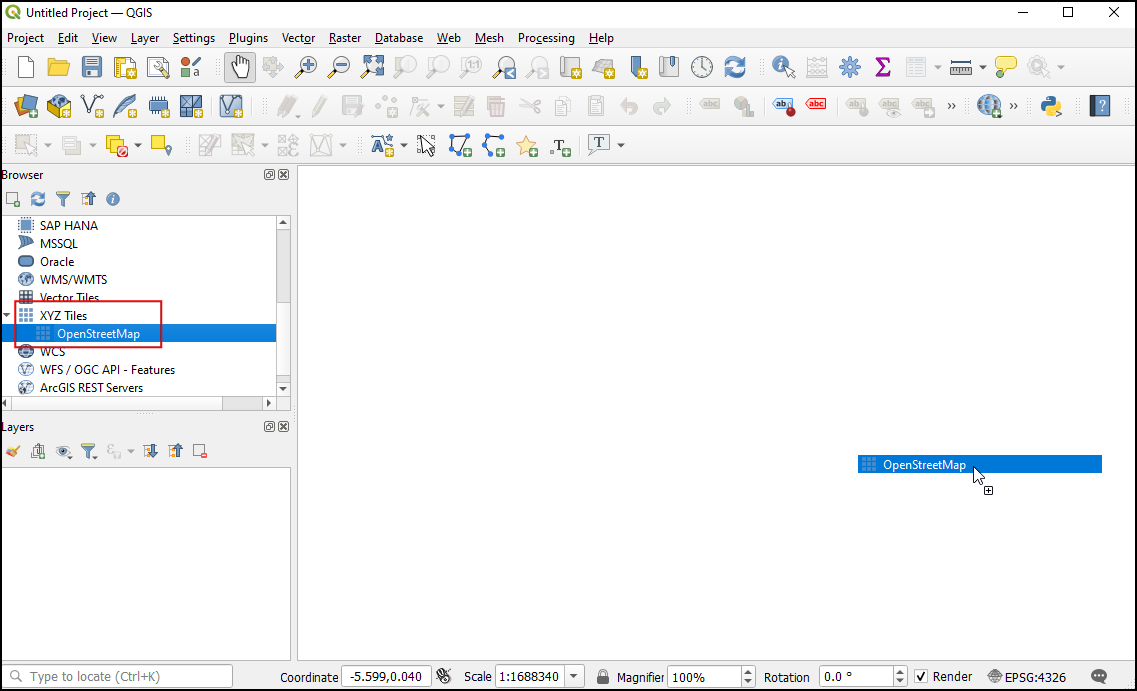

1. 我们将使用 OpenStreetMap 中的底图来捕获用于地理配准的坐标。QGIS3 内置了对切片图层的支持。这些图层通常称为“XYZ”图层，因为它们是使用 x，y 坐标格网上每个缩放级别 （z） 的单个地图切片创建的。您可以在浏览器面板中的 XYZ 磁贴下找到该图层。将图层拖动到主画布。加载后，请注意右下角坐标系中此图层的坐标参考系 （CRS）。它设置为 。这一点很重要，因为我们在地理配准期间从此图层推断的坐标将在此 CRS 中。OpenStreetMapEPSG 3857 Pseudo Mercator

注意

有关 XYZ 图层以及如何在 QGIS 中添加其他底图的更多详细信息，请参阅此页面。

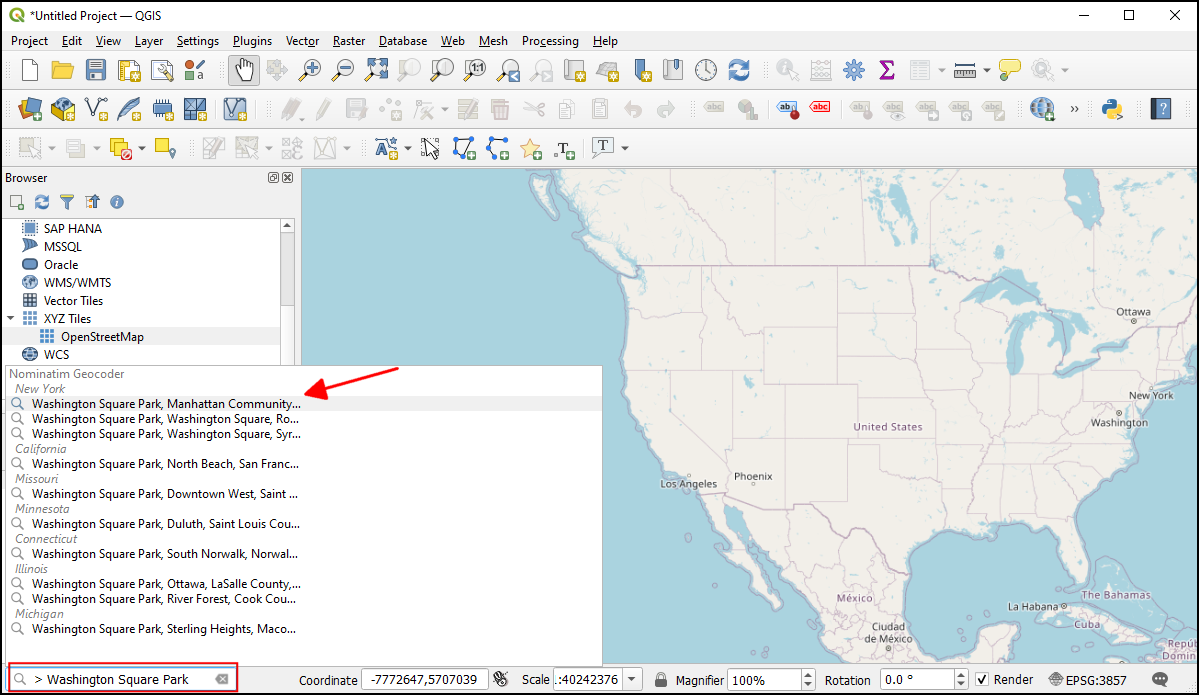

1. 我们要进行地理配准的图像适用于 。您可以缩放/平移以在地图上找到此公园。但这很麻烦，不切实际。从QGIS版本3.20开始，内置了对基于OpenStreetMap的Nominatim Geocoder的支持。点击QGIS窗口左下角的搜索栏。要将其用作地理编码器前缀，请使用 .搜索将弹出一个地址列表供您选择。单击第一个地址。Washington Square Park, New York>> Washington Square Park

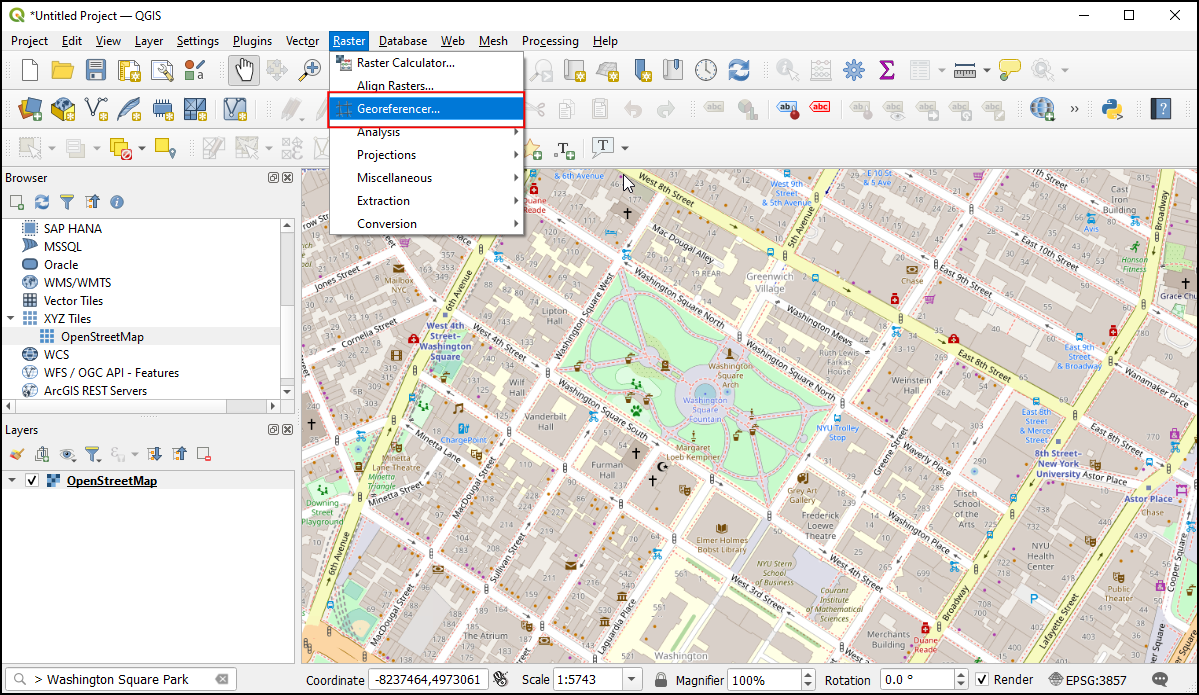

1. 地图画布将以广场公园为中心。现在让我们开始地理配准。从栅格 ‣ 地理配准器启动地理配准器。

注意

从 QGIS 版本 3.26 开始，可以从图层 ‣ 地理配准器启动地理配准器。

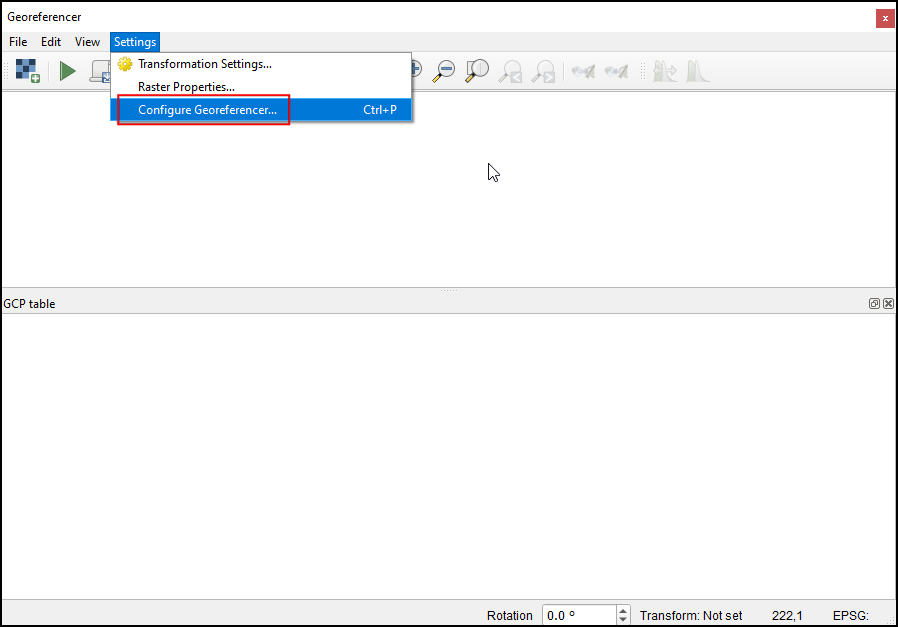

1. 对于航空图像的地理配准，我们必须从 OpenStreetMap 中选择坐标点，因此让我们首先将地理配准器工具停靠到主 QGIS 窗口中。从设置 ‣ 配置地理配准器中选择配置地理配准。

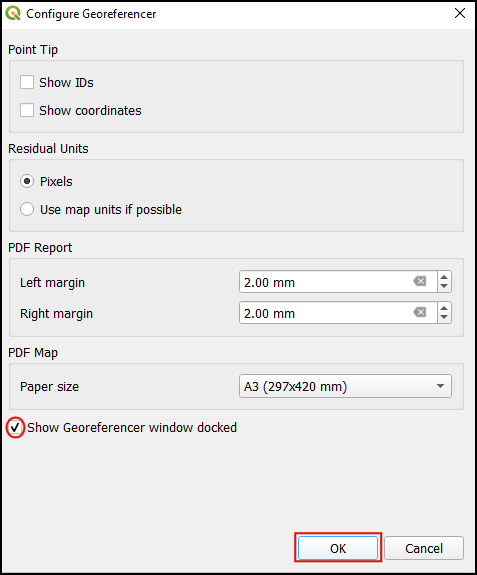

1. 选中显示停靠的地理配准器窗口，然后单击确定。

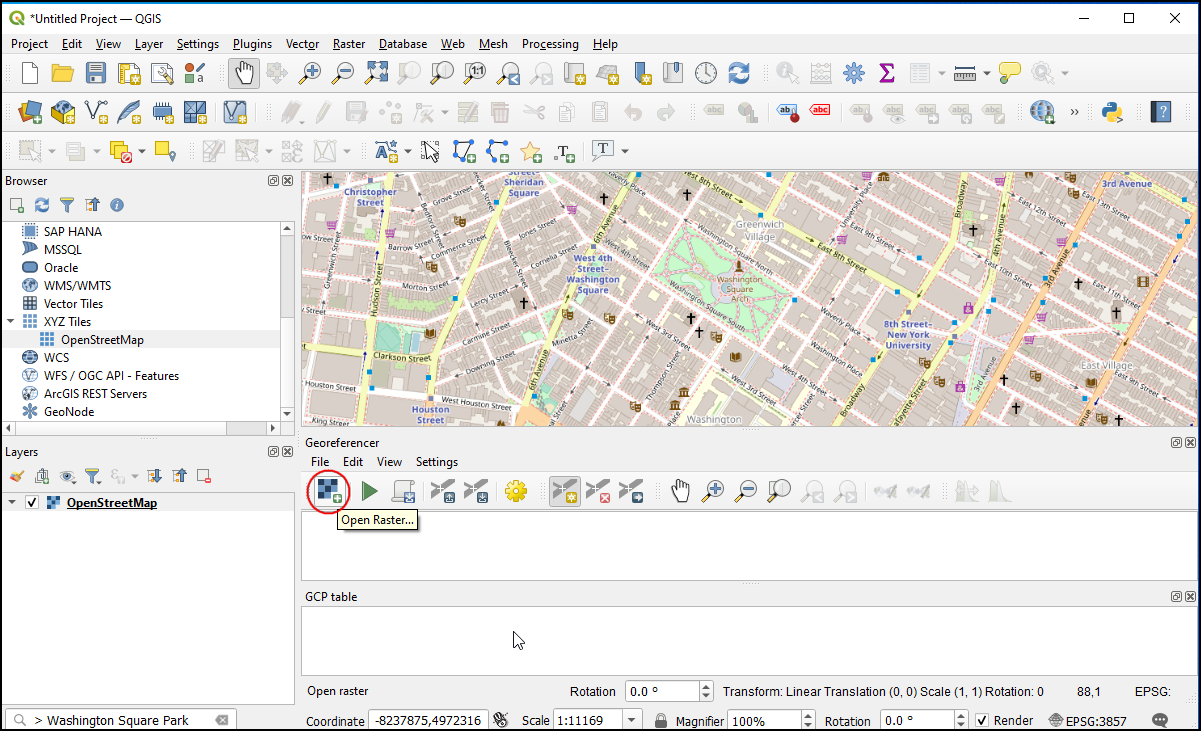

1. 地理配准窗口将停靠在 QGIS 主窗口的底部。让我们通过单击地理配准器 窗口中的打开栅格图标并导航到下载的 JPG 文件来加载图像文件。单击“打开”。

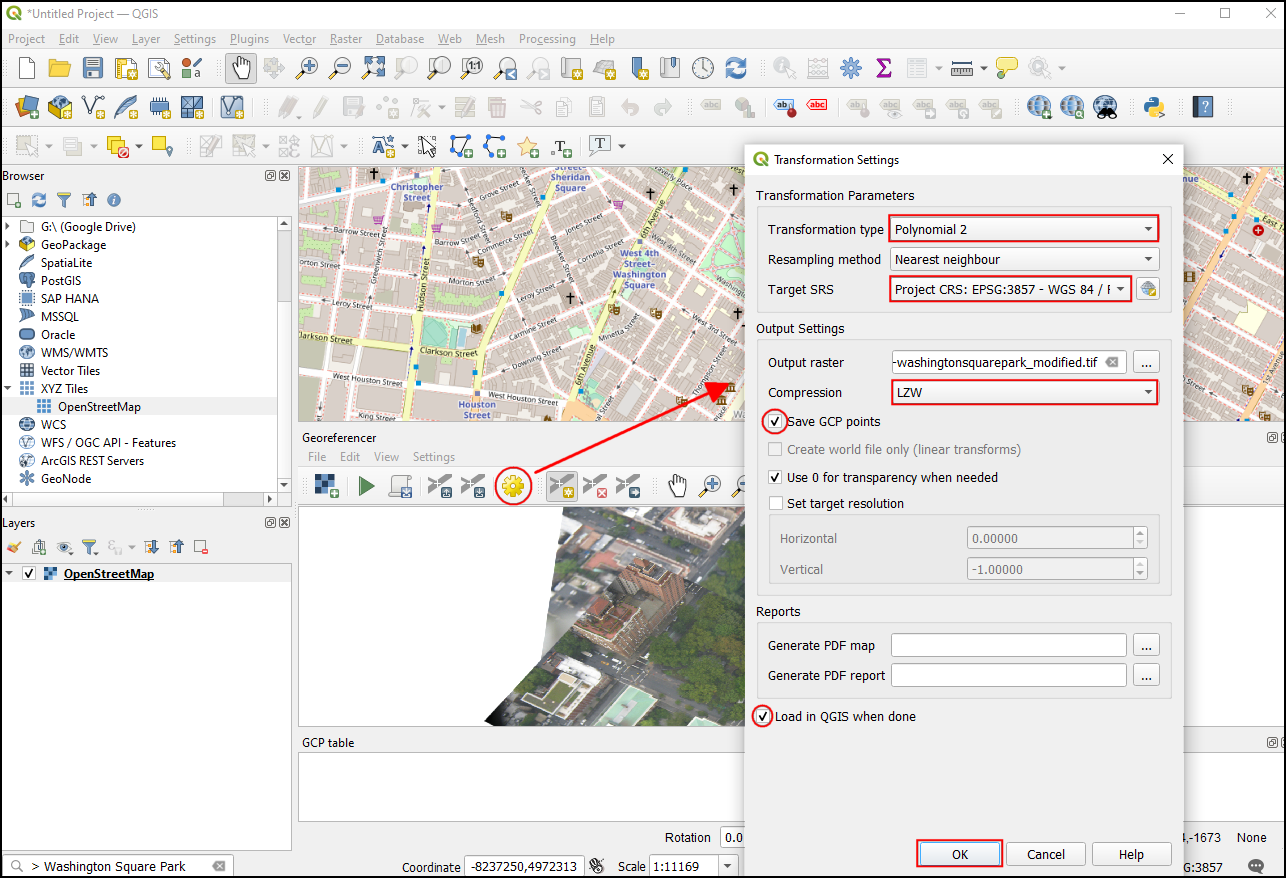

1. 在添加地面控制点 （GCP） 之前，我们需要定义变换设置。单击“转换设置”图标以打开“转换设置”对话框。选择转换类型为 。请参阅 QGIS 文档以了解不同的转换类型及其用途。如前所述，我们的底图位于 CRS 中，因此请将其设置为目标 CRS。您可以将输出栅格名称保留为默认值，然后选择为压缩。选中在需要时使用 0 表示透明度。选中保存 GCP 点以将点存储为单独的文件以备将来使用。确保选中“完成后在 QGIS 中加载”选项。单击“确定”。Polynomial 2EPSG 3857 Pseudo MercatorLZW

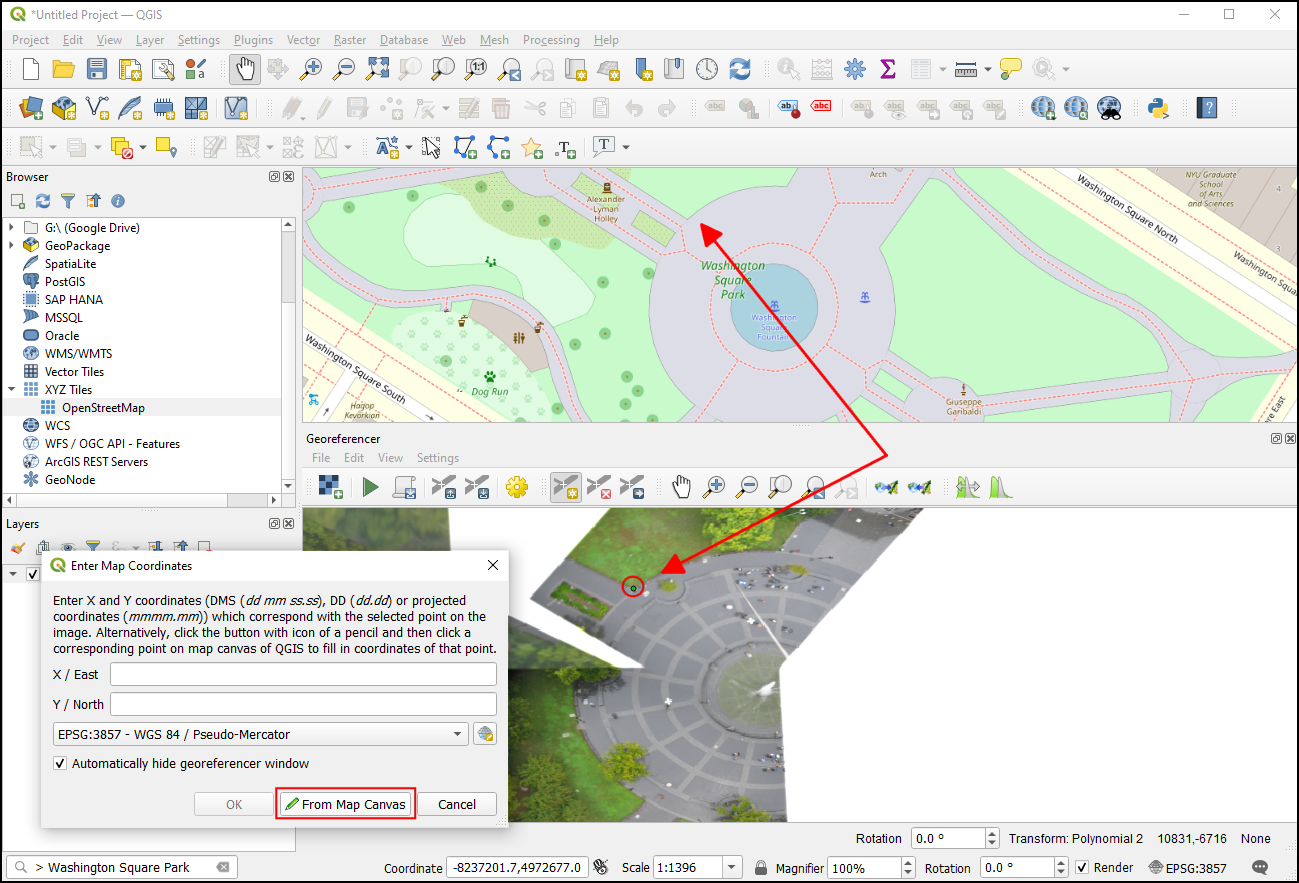

1. 现在单击工具栏上的“添加点”按钮，然后在图像上选择一个易于识别的位置。拐角、十字路口、杆子等是很好的控制点。单击控制点位置的图像后，您将看到一个弹出窗口，要求您输入地图坐标。单击按钮从地图画布。

1. 在图层中，单击参考图层中的确切位置。坐标将通过您单击地图画布自动填充。单击“确定”。OpenStreetMap

注意

提示：在建筑物上选择 GCP 时，请始终选择建筑物的底部。大多数航空和卫星图像都有倾斜的建筑物，因此在屋顶上选择一个点会引入错误。

1. 同样，在图像上至少选择 6 个点，并从参考图层添加它们的坐标。添加转换所需的最小点数后，您会注意到 GCP 现在具有非零 、 和错误值。如果特定 GCP 具有异常高的误差值，这通常意味着输入坐标值时存在人为错误。因此，您可以删除该 GCP 并再次捕获它。dXdYResidual

1. 对 GCP 满意后，单击开始地理配准。这将开始使用 GCP 扭曲影像并创建目标栅格的过程。该过程完成后，您将看到在QGIS中加载的图层。关闭地理配准窗口。

1. 现在单击打开图层样式面板图标并切换到透明度选项卡。添加为“附加无数据”值。这将删除图像周围的白色边框。现在，您将看到地理配准图像很好地叠加在基础图层上。255

注意

8 位图像的像素值在 0-255 范围内。0 为黑色，255 为白色。
