华三s-mlag配置

最新推荐文章于 2024-10-24 11:02:17 发布
最新推荐文章于 2024-10-24 11:02:17 发布
阅读量5.6k 收藏 12
点赞数 2
分类专栏： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45123715/article/details/120914424
版权

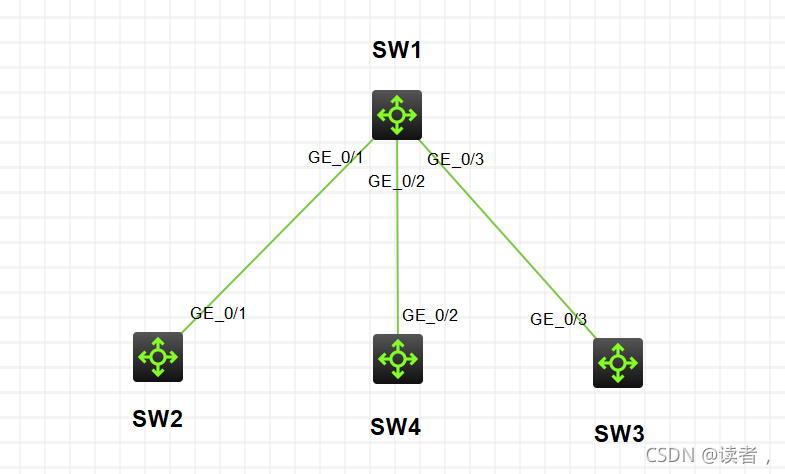

拓扑图
在这里插入图片描述

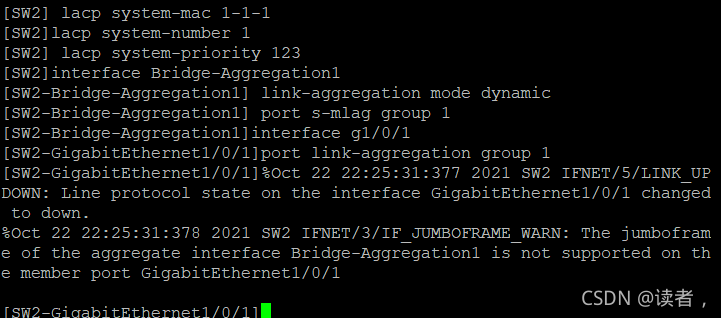

SW2配置：
在这里插入图片描述

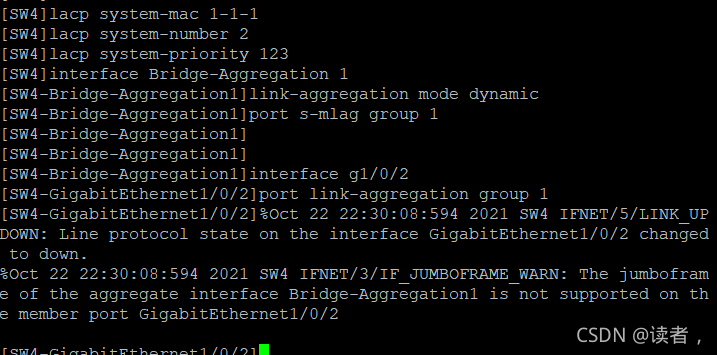

SW4配置：
在这里插入图片描述

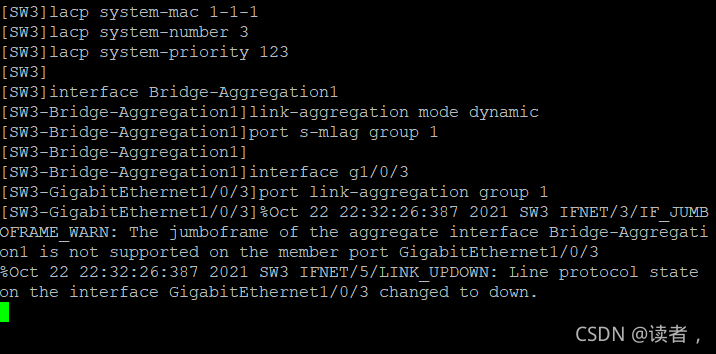

SW3配置：
在这里插入图片描述
SW1配置：
在这里插入图片描述
这里SW1一直弹出%Oct 22 22:34:56:586 2021 SW1 STP/4/STP_DISPUTE: Instance 0’s port Bridge-Aggregation1 received an inferior BPDU from a designated port which is in forwarding or learning state.提示，可能属于模拟器bug，只需要在这里手动关闭stp功能即可
在这里插入图片描述

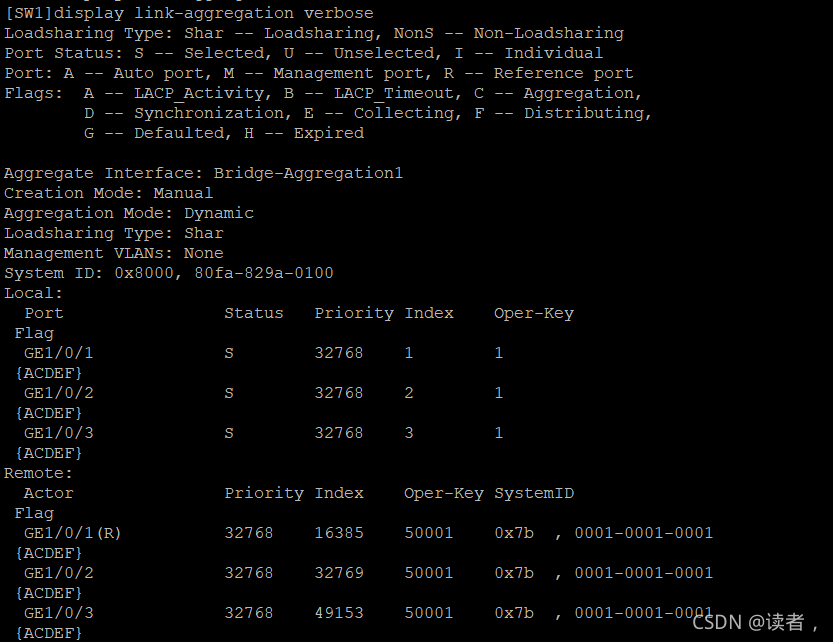

测试
在这里插入图片描述
