Marin说PCB之如何使用mentor--xpedition-Valor软件做gerber_compare

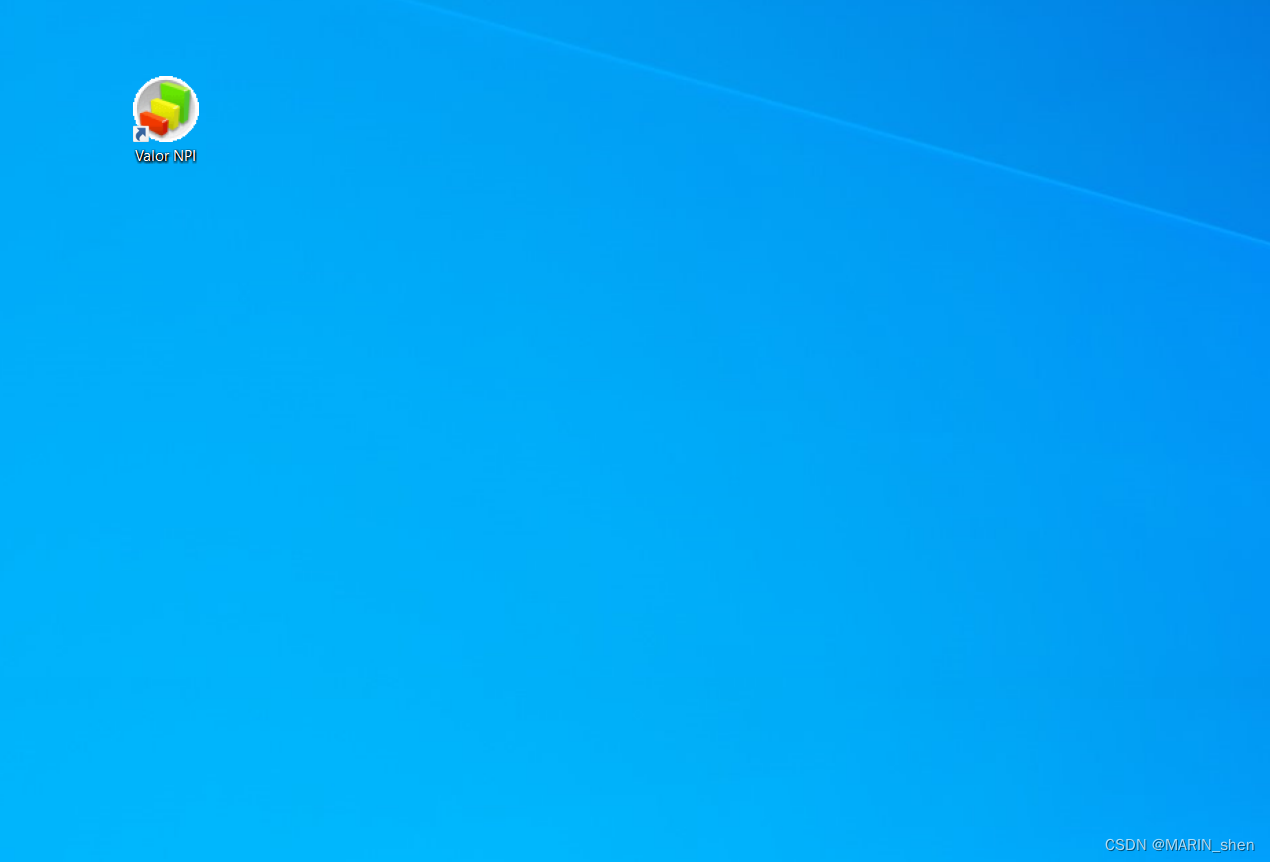

1. 首先打开mentro_xpedition,自带的Valor软件。

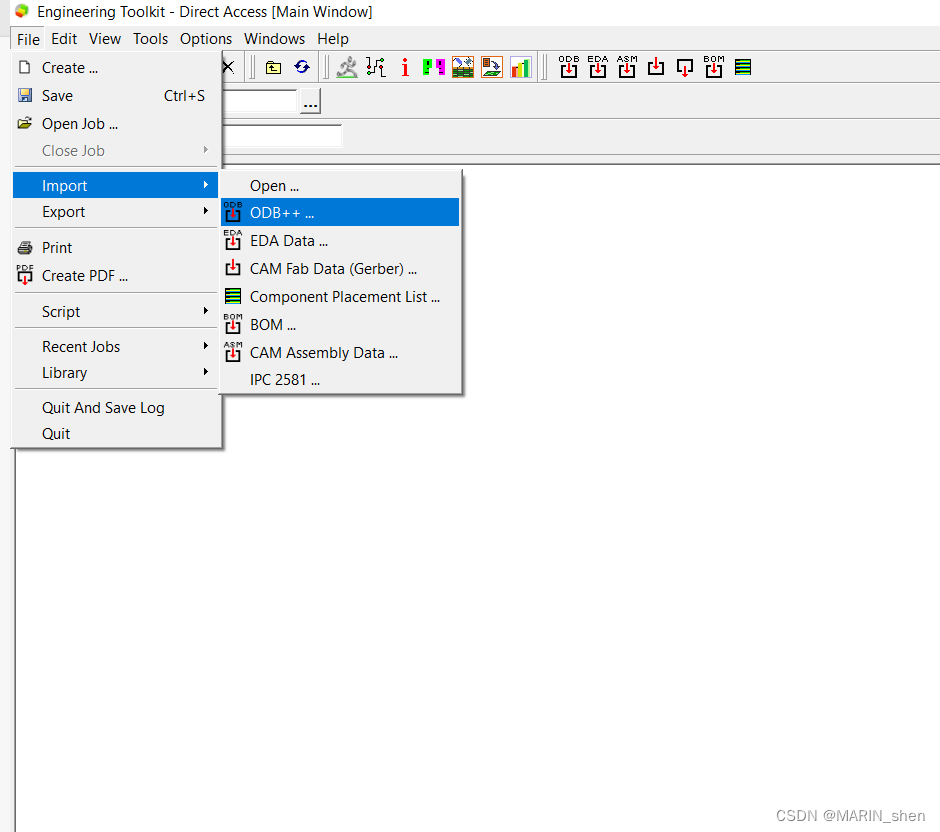

2，在File栏中选择import---odb++。

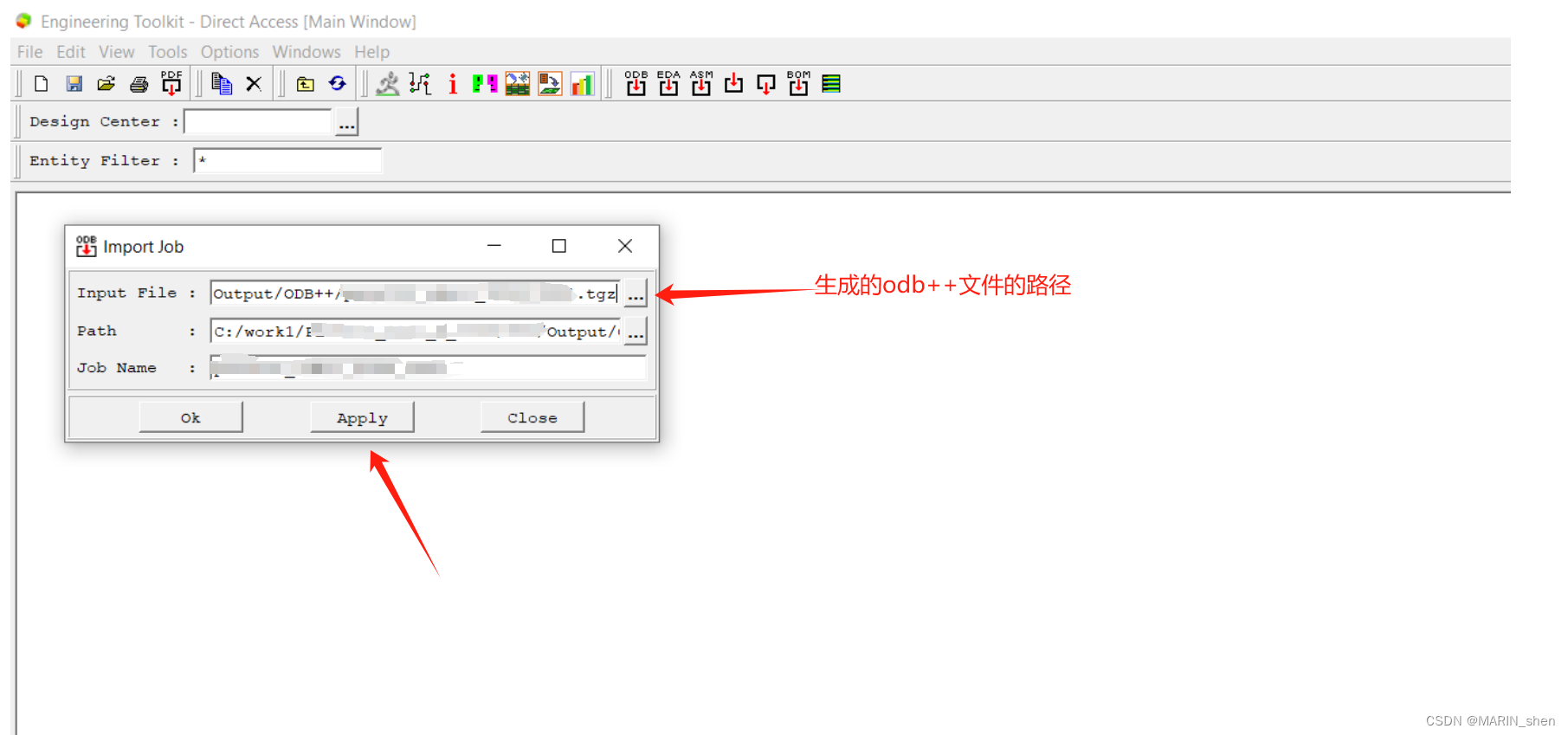

3，导入生成的DOB++文件。

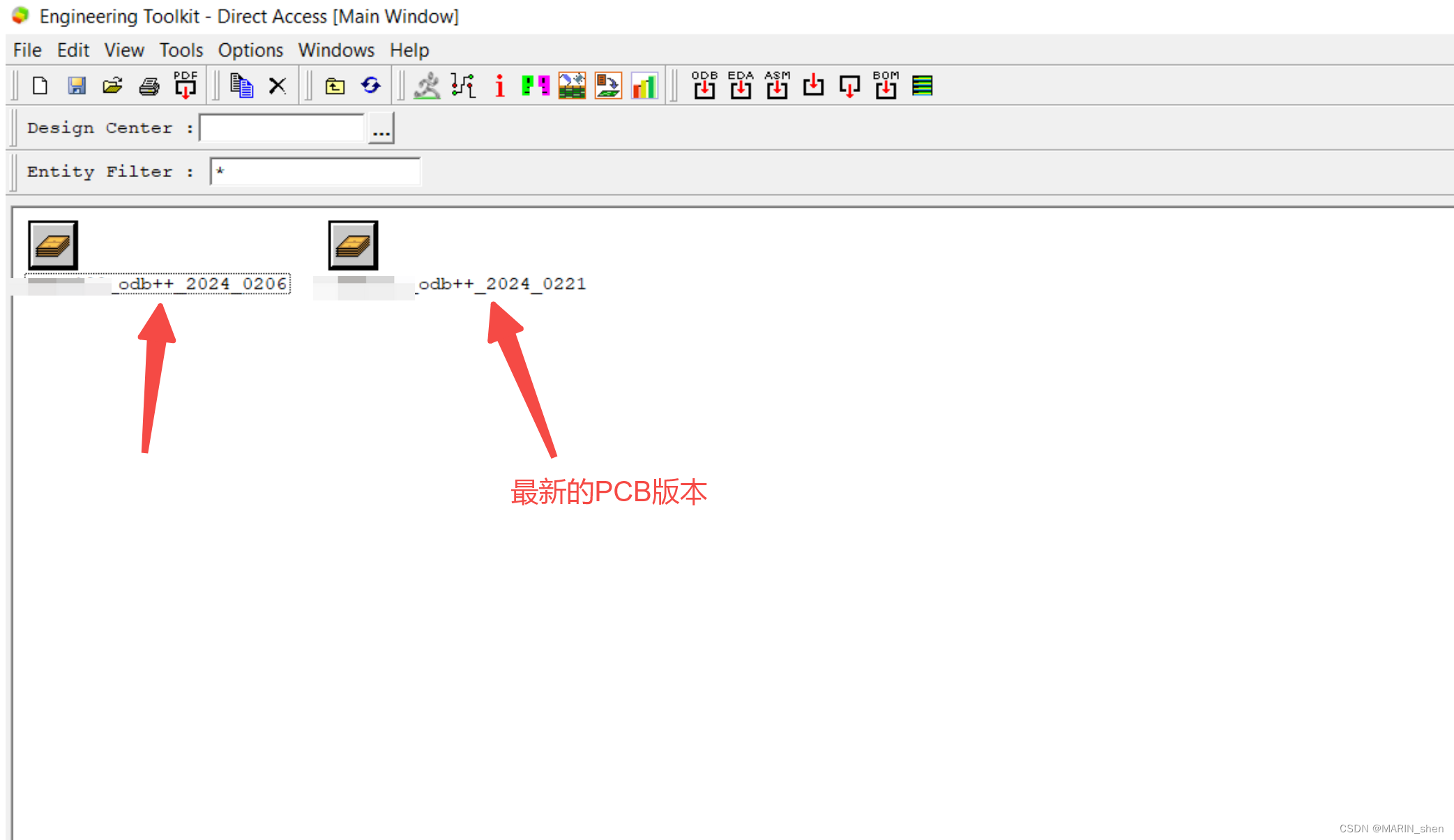

4，在这个界面下再重新导入一份之前的参考板的ODB++文件进来。

5，接着点击STEPS---board,这样单板的数据就被调进来了。

6，在这个主界面上按下键盘上的F2键即可调出一个脚本程序用来做Gerber文件比对的。

具体步骤按照下图所示即可：

1，选中raster_compare_jobs

2，选中compares _with_another_already_open_job

3，选中需要比对的ODB++格式的文件。

4，点击board。

5，首先选择我们的源文件，接着鼠标选中需要比对的文件，最终再去点击那个singnal_map即可查看两者有何不同的地方。

6，点击save就保存了当前的比对的文件了。其他人看的时候就直接看这个比对文件就好了，不需要再去重新设置了。

我们在做改板设计的时候最终出图前做一下这个Gerber_Compare是很有必要的。以上就是本期的所有内容了，最后记得看完点个赞啊，感谢帖子们。
