本文详细介绍了GIC（Generic Interrupt Controller）v3中，中断路由基础设施（IRI）组件与CPU接口之间的通信协议——GICstream。该协议基于AXI-stream，用于传输中断命令和响应。内容涵盖了接口信号、包的结构与类型，包括命令包和响应包，以及中断发送、中断取消、两个中断处理、中断抢占等场景的包传输流程。此外，还提及了电源管理相关的中断操作。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

上一篇我们知道了：cpu interface与gic之间，是通过专用的AXI-stream总线，来传输信息的，这样也不会占用AXI总线的带宽。

这里就跟着前辈的博客一起学学什么是gic stream协议

gic stream协议，是基于AXI-stream协议。用于gic的IRI组件（interrupt routing infrastructure），和cpu interface之间，传输信息。 distributor，redistributor和ITS，统称为IRI组件。 gic stream协议，包含以下2个接口：

下行AXI-stream接口：用于IRI向cpu interface传递信息，连接
上行AXI-stream接口：用于cpu interface向IRI传递信息

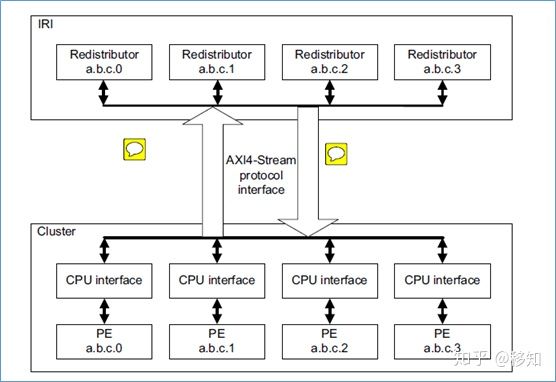

如下图所示：
在这里插入图片描述

一、接口信号

接口信号，包含下行接口信号，和上行接口信号。无论是上行还是下行，都是基于AXI-stream协议，通过data信号，来传输数据，data信号的位宽，也是固定的，为16bit。

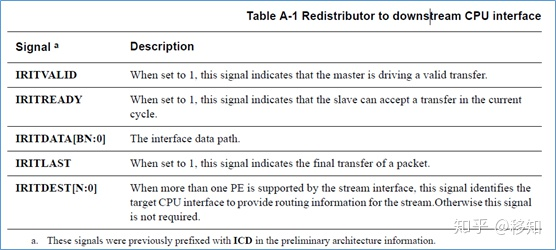

1、下行接口信号下行接口信号如下表所示，接口协议是基于AXI-stream协议。

在这里插入图片描述

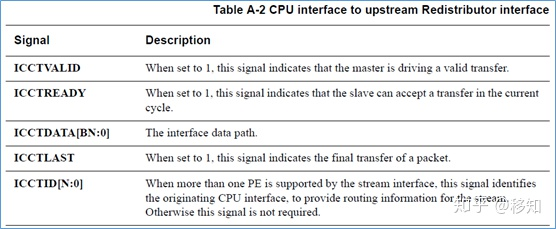

2、上行接口信号上行接口信号如下表所示，接口协议是基于AXI-stream协议。

在这里插入图片描述

二、包

IRI与cpu interface通过gic stream协议传输信息，传输的信息，是以包为单位。包，分为两类包：

命令包，分为redistributor命令包，cpu interface命令包
响应包，分为redistributor响应包，cpu interface响应包

AXI-stream协议，每次传输2个字节，多次传输，组成一个包。不同的包，大小不是一样的，比如有的是16个字节，有的是8个字节。包传输的第一个16bit数据，表示包的类型。如果一个组件，发送命令包，那么另一个，需要回应响应包。

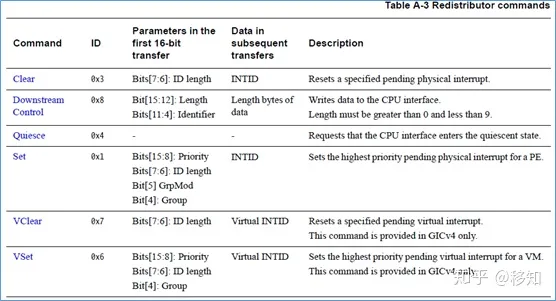

1、redistributor命令包

下图是下行redistributor命令包。

在这里插入图片描述

2、redistributor响应包

下图是上行redistributor响应包。
在这里插入图片描述

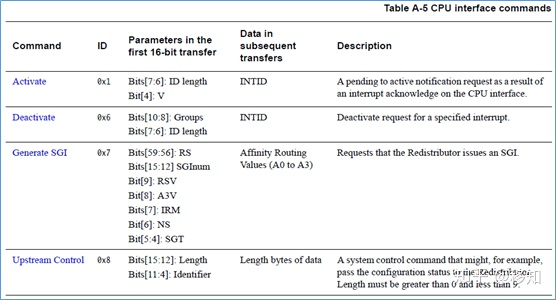

3、cpu interface命令包

下图是cpu interface命令包。

在这里插入图片描述

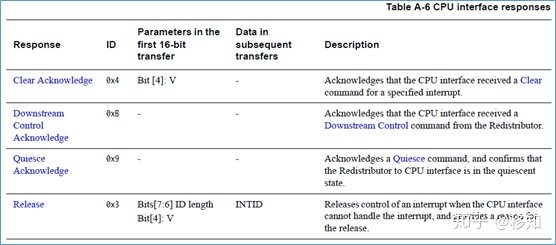

4、cpu interface响应包

下图是cpu interface响应包。

在这里插入图片描述

5、例子

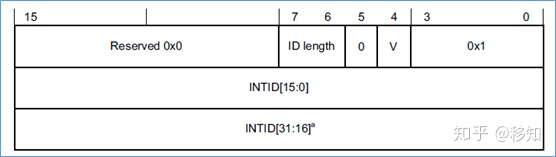

以下是cpu interface的activate命令包，格式如下：

在这里插入图片描述

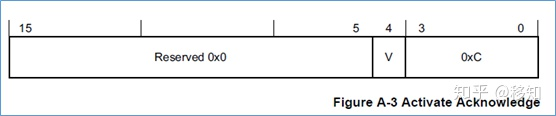

这个activate命令，由cpu interface发送给IRI，表示认可中断，中断号，由包中的INTID字域来表示。 IRI在收到cpu interface的activate命令后，会回发activate acknowledge响应包。表示，IRI接收到cpu interface的activate命令。其格式，如下所示：

在这里插入图片描述
包在传输的过程中，先发第一个数据的低16bit数据，再发第一个数据的高16bit数据，如果还有下一个数据，按照上述流程发送。所以，命令的类型，是最先发送的。

三、包传输流程

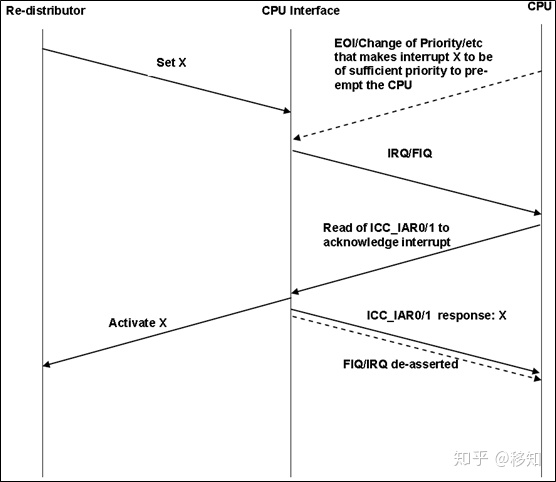

1、中断发送

如下图，redistributor，要发送一个中断给cpu。包的传输的流程，如下：

在这里插入图片描述

redistributor给cpu interface发送set命令，发送中断X请求，cpu interface接收到该命令后，如果该中断X符合当前优先级要求，CPU interface通过IRQ/FIQ给cpu发送中断。
CPU响应CPU interface发送的中断，于是去读取ICC_IAR寄存器，表示认可该中断，得到中断号。之后cpu interface给redistributor发送activate响应。然后把IRQ/FIQ给取消掉。

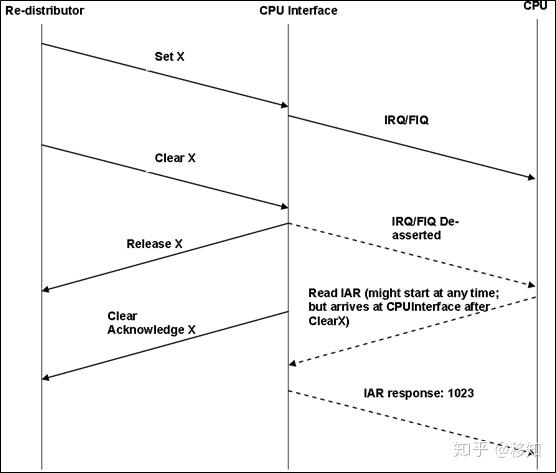

2、中断取消

CPU在读取ICC_IAR寄存器前，redistributor取消中断。包的传输流程，如下：

在这里插入图片描述

redistributor给cpu interface发送set命令，cpu interface接收到该命令后，通过IRQ/FIQ给cpu发送中断。
redistributor给cpu interface发送clear命令，清除该中断，cpu interface将IRQ/FIQ拉低。然后回release响应。
cpu interface给redistributor，回clear acknowledge响应。
如果此时，cpu读取IAR寄存器，CPU会获取到一个假的中断号。

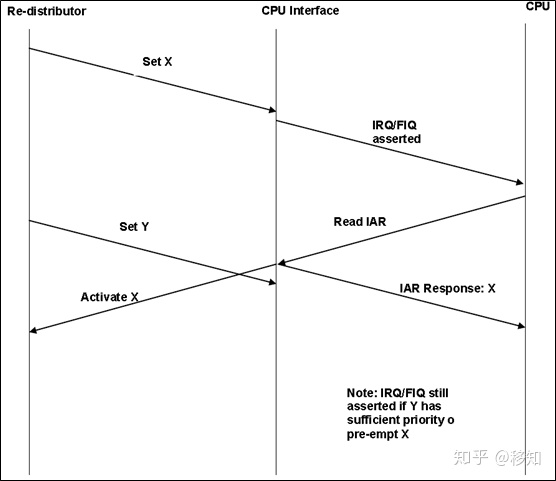

3、两个中断

redistributor给cpu interface发送两个中断。包的传输流程，如下图所示：

在这里插入图片描述

redistributor，首先发送set x命令，发送中断x。cpu interface接收该命令，将IRQ/FIQ拉高，向CPU发送中断请求。
cpu读取ICC_IAR寄存器，认可该中断x，开始处理该中断x。cpu interface给redistributor回activate x响应。
之后，redistributor给CPU interface发送set y命令，发送中断y。在cpu interface中，如果y的优先级符合要求，那么IRQ/FIQ会一直有效。等待CPU处理。

4、中断抢占

redistributor给cpu interface发送2个中断，第二个中断抢占第一个中断。包的流程如下：

在这里插入图片描述

redistributor，首先发送set x命令，发送中断x。cpu interface接收该命令，将IRQ/FIQ拉高，向CPU发送中断请求。
在cpu读取ICC_IAR寄存器之前，redistributor，又给cpu interface发送了set y命令，发送中断y。并且y的优先级比x高。
cpu interface给redistributor回release x响应，表示cpu interface暂时不处理中断x，中断x，将来重新发送。
CPU读取ICC_IAR寄存器，认可中断y。cpu interface给redistributor回activate y响应。

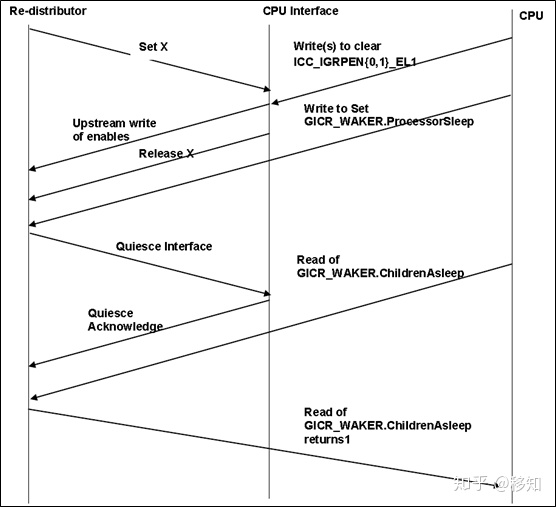

5、电源断电

gic给CPU发送中断，使CPU断电。

在这里插入图片描述
这个，就比较复杂了。就不解析了。

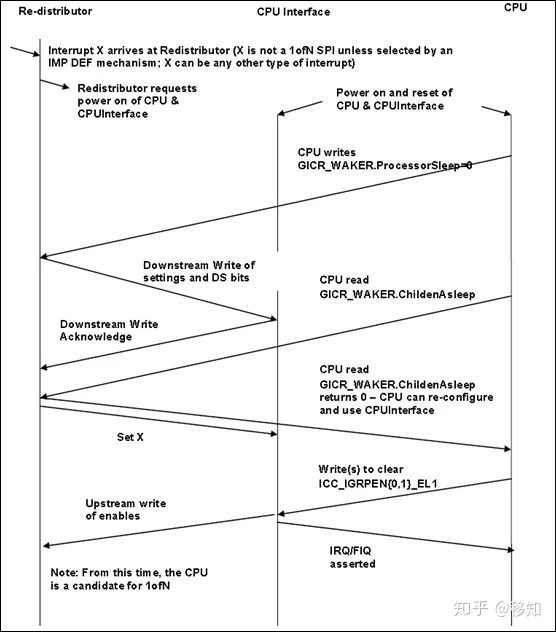

6、电源上电

redistributor，请求将CPU和cpu interface上电。

在这里插入图片描述
这个也比较复杂，这里不解析。

四、总结

gicv3中，IRI与cpu interface之间，是通过包，来传输信息。传输的接口协议，使用AXI-stream。通过包的各种组合，来实现gic的中断操作与中断管理。之后，会介绍gicv3中，引入的一种新的中断类型，消息中断。
（ distributor，redistributor和ITS，统称为IRI组件）
