【转】ARM GIC中断系列（六）：gicv3架构-power控制、中断分组、GICv3软中断

1、GIC的电源管理功能

从gic3开始，cpu interface放到了PE中，因此cpu interface和PE是同一个power domain。

而属于gic的其他组件，如redistributor，distributor，是另外一个power domain。

因此就有如下一种情况，PE和cpu interface的电源给断掉了，而gic的电源并没有断掉。此时gic给cpu interface发送数据，cpu interface是不会响应的。

在这种情况下，gic提供了power管理功能。

一、GICR_WAKER寄存器

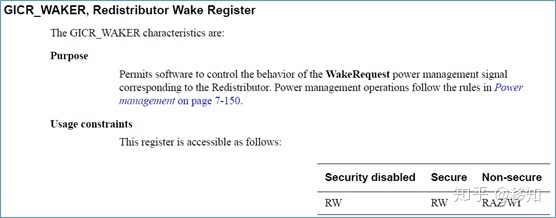

gic中，提供了如下的 GICR_WAKER 寄存器，来支持power功能。

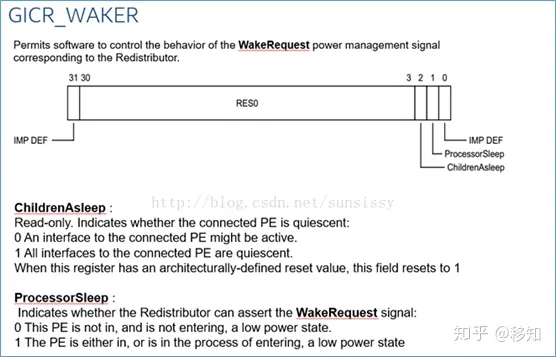

其寄存器描述如下：

二、断电cpu interface和PE

在cpu interface和PE要断电之前，软件要保证，通知redistributor，cpu interface和PE要进入low-power状态。

软件，要往GICR_WAKER寄存器的ProcessorSleep字段，写入1，表示PE要进入到low-power状态。cpu interface之后将自己置为low-power状态之后，就将ChildrenAseep字段，设置为1。

当GICR_WAKER.ChildrenAsleep为1之后，redistributor，不会在将中断，发送给cpu interface，distributor在中断仲裁时，也不会考虑该PE。

三、唤醒cpu interface和PE

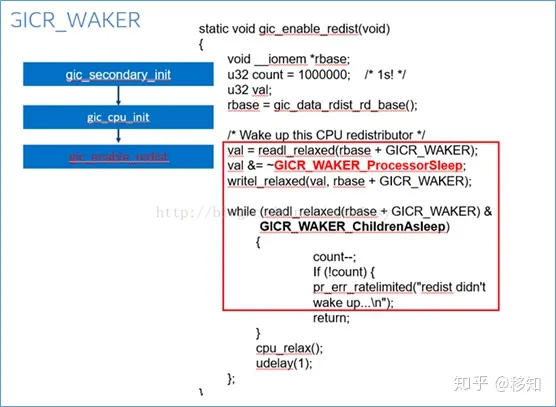

当gic要唤醒cpu interface和PE时，也是操作这个 GICR_WAKER寄存器。

将processorsleep，写入0，然后去唤醒该cpu，最后读取childrenasleep，判断PE是否唤醒成功，

2、gicv3的中断分组

GICv3架构中，对中断进行了分组。分成了以下三个组：

• group0，用于EL3处理的中断
• secure group1：用于secure EL1处理的中断
• non-secure group1：用于non-secure的EL2和non-secure的EL1。

对于redistributor的set命令，带有Mod和Grp参数。

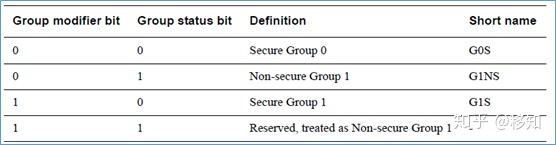

Mod与Grp共同表示，中断所属的组。其组合如下图所示：

对于每一组中断，有一个系统寄存器，来控制该组中断是否有效。

• ICC_IGRPEN0_EL1：针对group0的中断
• ICC_IGRPEN1_EL1：针对group1的中断，该寄存器分为non-secure和secure访问，不同的secure下，是访问当前（状态）secure下的寄存器

而每个中断的分组，由以下两个寄存器来决定：

• GICR_IGROUPR: interrupt group registers
• GICR_IGRPMODR:interrupt group modifier registers

每个中断，占寄存器中的1个bit，使用中断号进行索引。

当gic给cpu interface通过set命令发送中断，cpu能够响应该组中断，会回发activate命令，认可该中断。
如果cpu不能响应该组中断，会回发release响应。如下图所示：

gic给cpu interface通过set命令发送中断，中断号为93，优先级为0x40，Mod和Grp均为1，表示non-secure的group1。
cpu interface不能响应该中断，回发release响应。

3、GICv3软中断

软中断（software generated interrupts），用来多个核之间的通信（inter-processor communication）。软件通过写SGI寄存器来产生。（我觉得我的bug就是出现在这里的）

• 软件写ICC_SGI1R_EL1产生对应当前secure状态的group1软中断

• 软件写ICC_ASGI1R_EL1产生secure状态的group1软中断

• 软件写ICC_SGI0R_EL1产生secure状态的group0软中断 这三个寄存器的位域是一样的，如下图：


• Aff3.Aff2.Aff1：表示软中断目的CPU的属性层次。

• TargetList：表示要发给哪些CPU。

• INTID：表示软中断号

• IRM：软中断发送，是按照属性层次发送，还是发起其他所有的cpu

• RS：range selector，和TargetList结合，表示发送哪些CPU

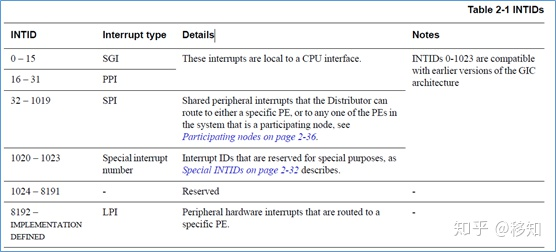

例如，IRM为0，INTID为1，Aff3.Aff2.Aff1为0.0.0，TargetList为0xf，RS为0，就表示，软中断发送给属性层次为0.0.0.[0-3]的cpu。 GICv3对软中断的中断号，进行了规定，只能是0-15。（0xf和0结合了个寂寞）

一、cpu interface SGI命令

软件写SGI寄存器后，cpu interface会通过gic stream接口，发送SGI命令。

• SGT：表示写的哪一个SGI寄存器 0b00: ICC_SGI0R_EL1 0b01: ICC_SGI1R_EL1 0b10: ICC_ASGI1R_EL1 0b11: Reserved
• NS: 当前的secure状态，0表示secure，1表示non-secure
• IRM: SGI寄存器的IRM bit
• A3V: aff3是否有效，如果有效，需要发送A3数据。
• RSV: range selector域是否有效
• SGInum: 软中断中断号
• A3,A2,A1: 对应Aff3.Aff2.Aff1
• TargetList: 对应SGI寄存器中的TargetList
• Range Selecto: 对应SGI寄存器中的RS域

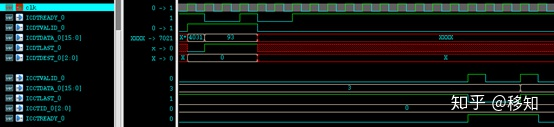

比如，往ICC_SGI0R_EL1寄存器写0xffffef_ffffffff，那么cpu interface会发送如下波形：

二、A3V

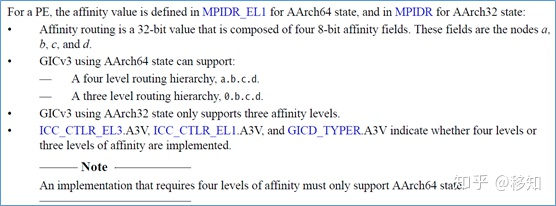

GICv3中，使用属性层次对CPU进行编号，属性层次最多有4层，最高层为Aff3，这一层可以通过cpu interface系统寄存器来控制，是否使能。

ICC_CTLR_EL3和ICC_CTLR_EL1的A3V表示cpu interface是否支持Aff3，而GICD_TYPER.A3V表示gic ip是否支持Aff3。

三、关于range selector的理解。

gicv3的spec对range selector的解释如下：

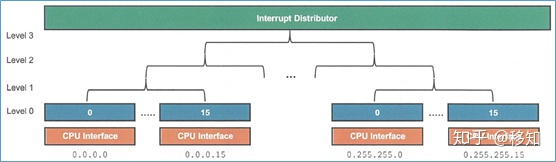

gic3中，使用属性层次，来对CPU进行标识，这样可以精确的将中断发送指定的cpu。属性层次最高有4层，为aff3.aff2.aff1.aff0。每一个属性层次，用8bit来表示。如下图所示：

SGI中断，是可以同时发送给多个cpu的中断，通过TargetList来表示要发送给哪一些CPU。

而TargetList只有16个bit，也就是只能发送给16个cpu，但是Aff0最多可以表示256个cpu，那怎么发送给其他的cpu的了？

这个时候range selector就派上用场了，RS域共4个bit，可以表示16个范围，16×16=256，刚好表示256个cpu。所以spec里面，说TargetList[n]表示的aff0的值为RS*16 + n。 比如要给65-68号CPU发送软中断，首先判断这些cpu属于的range，为5，那么给这些CPU发送软中断，RS为5，TargetList为0x1E。

四、GIC的SGI认可响应

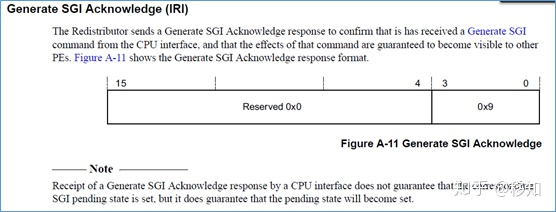

当GIC收到cpu interface发的SGI命令，需要回SGI认可响应。
