一、前言

为什么要学习这个buffer，因为是最近在有涉及到一些媒体的业务。

1.Android窗口系统通过C-S架构和一套Buffer循环机制实现，在保证安全稳定的前提下基本上做到了极致性能（无大块内存拷贝，IPC通信内容最少）。
2.SurfaceFlinger创建Layer，将其中的BufferQueueProducer作为IGraphicBufferProducer传给应用侧的Surface，因而构成窗口。
3.Surface是皮，BufferQueue是肉，通过这样的皮肉关系构建了Buffer循环机制。Buffer循环机制不仅用于窗口系统，也用于视频播放解码流，相机拍照数据流等（Camera2.0架构）。

在这里插入图片描述

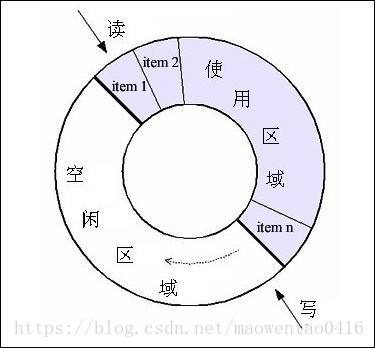

1、先进先出
2、当空闲缓冲区用完，且又有新的数据需要存储时，覆盖历史数据，保存新的数据
3、环形缓冲区在实现时采用的是线型的存储结构

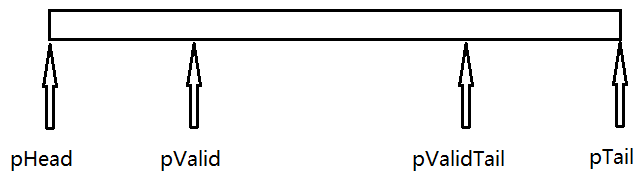

4、线型存储中需要四个指针，分别为缓冲区首地址指针（pHead）、尾地址指针（pTail）、有效数据起始指针（pValid）、有效数据尾指针（pValidTail）。其中pValid<pValidTail或者pValid>=pValidTtail，如下图所示：

在这里插入图片描述

对于按一定帧率刷新的窗口系统，每一次渲染只有很有限的时间，频繁地申请/释放图形内存是不可接受的。Android的做法是维护一个Buffer队列，按生产者——消费者模式循环利用。

这个Buffer就是上一章所述的GraphicBuffer。

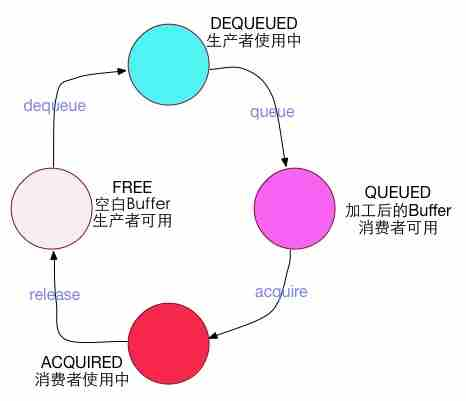

Buffer队列池中持有固定数量的Buffer（由setBufferCount函数决定，一般是3块），每个Buffer有四种状态，决定其是否可以被生产者/消费者访问。

在这里插入图片描述
在WINCE开发中很多时候需要用到循环队列来缓存数据，比如在串口通信中，可以将接收到的数据流先缓存到循环队列中，然后再从循环队列中取出数据做下一步的处理。这样可以有效的避免解析数据帧时繁琐的拼接处理。

核心点

参考内容：
https://dude6.com/article/324000.html
https://blog.csdn.net/just_kong/article/details/98734032
