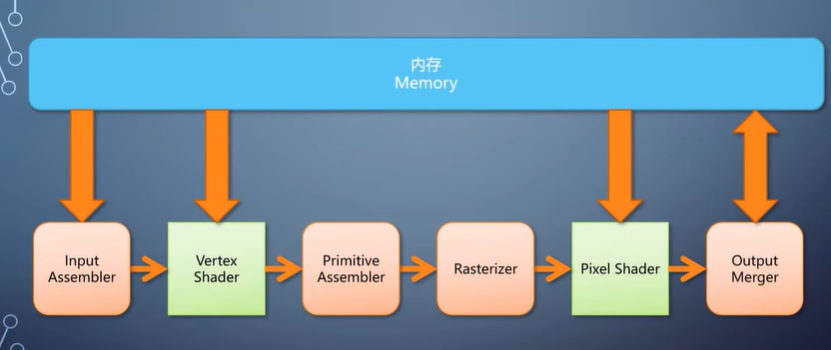

前几期我们过了一遍GPU的软硬栈。这次我们将深入GPU图形流水线的一些细节，看看那些不可编程的模块是怎么工作的。

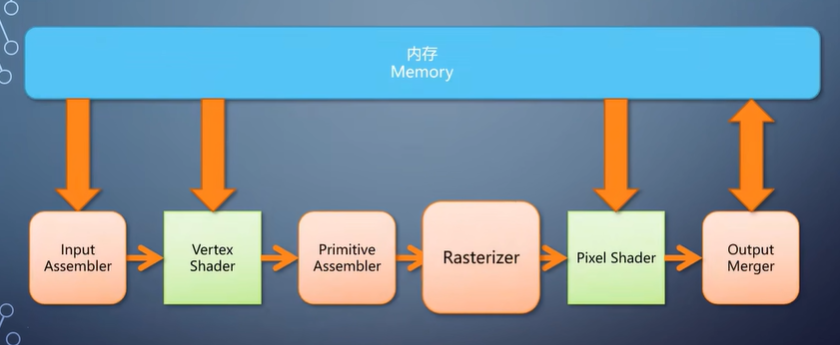

对于GPU的图形流水线来说，最核心最重要的一个组件就是光栅化器。
它的存在，直接决定了GPU在实时渲染方面的优势。以至于很多时候光栅化就是GPU图形流水线的代称。

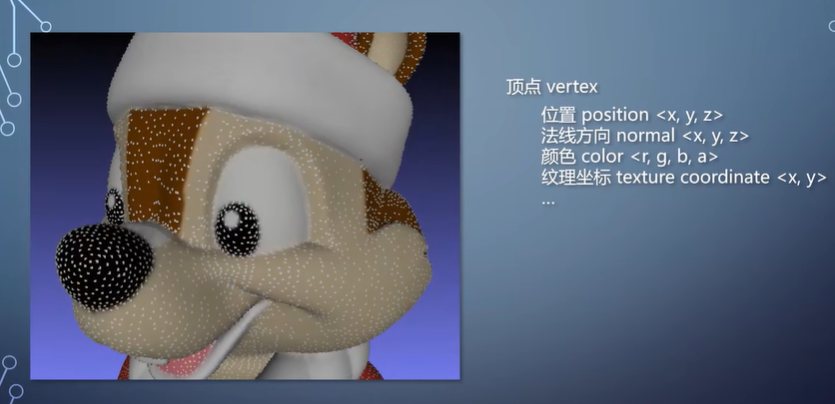

以前说过，经过vertex shader之后，每个顶点上都有了转换后的属性。
包括位置、法线方向、颜色、纹理坐标等。

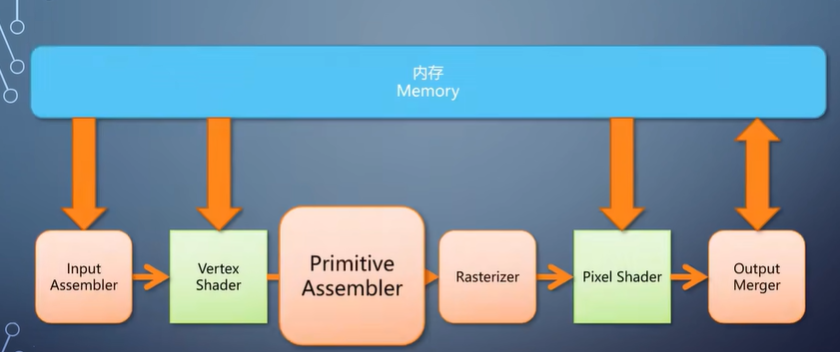

经过primitive assembler之后来到光栅化阶段，转换成像素。

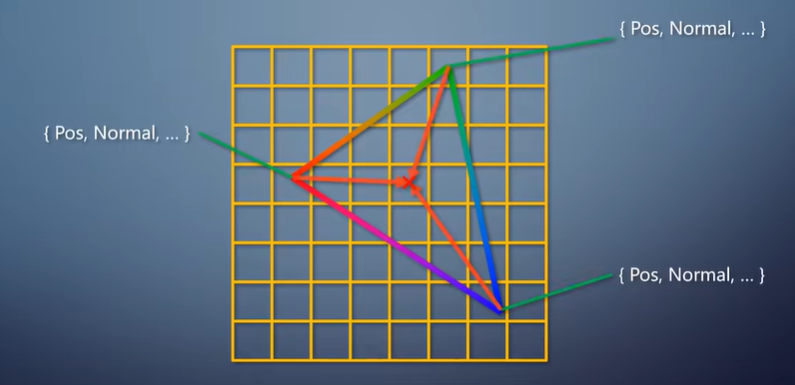

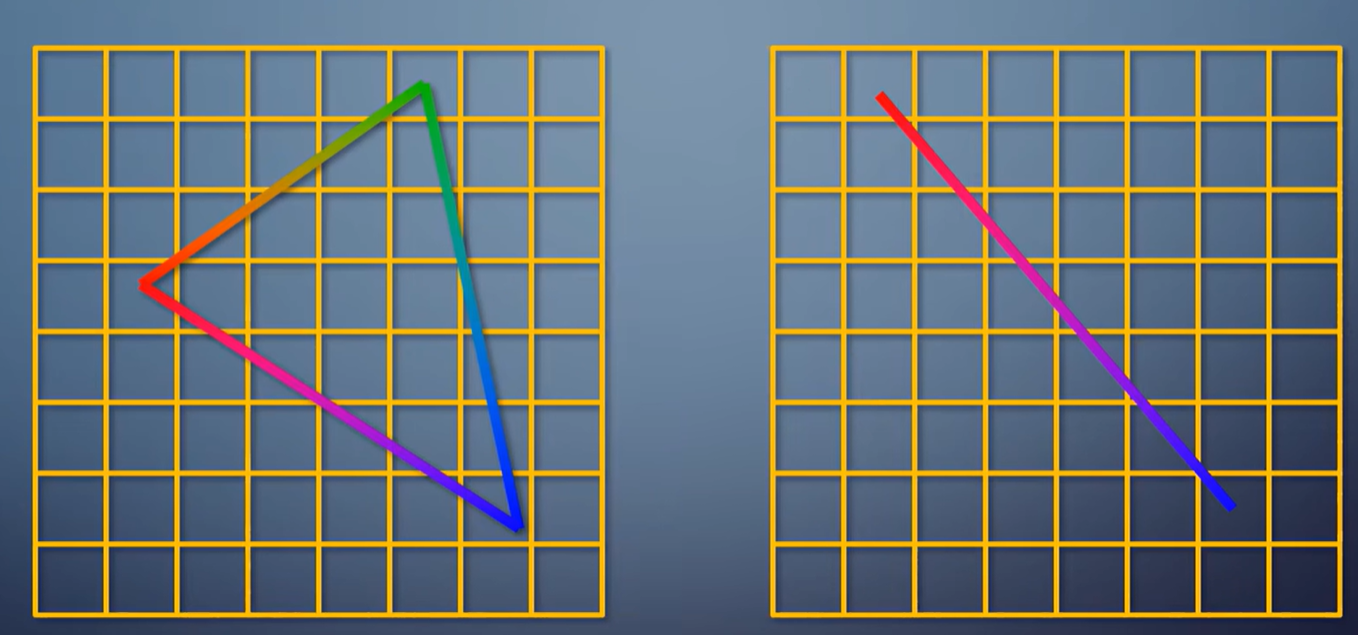

所以，光栅化这个操作，本质上就是把三个顶点上的信息，
插值到这个三角形覆盖的每个像素上，交给pixel shader。

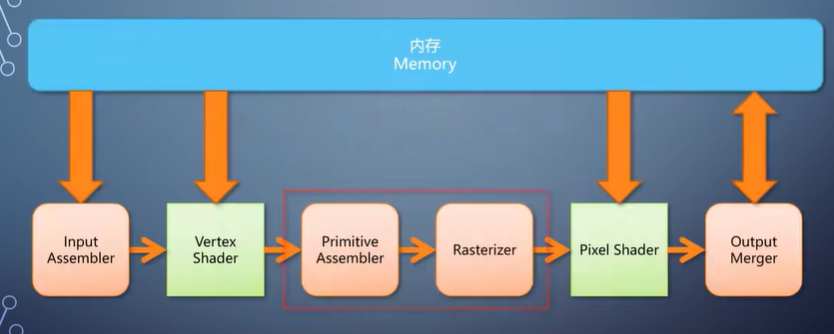

Primitive assembler和光栅化总是连在一起， 因此成为了广义的光栅化器。
下面我也会把这两部分合并起来描述算法。要完成这样的插值，常见的方法称为扫描线算法。

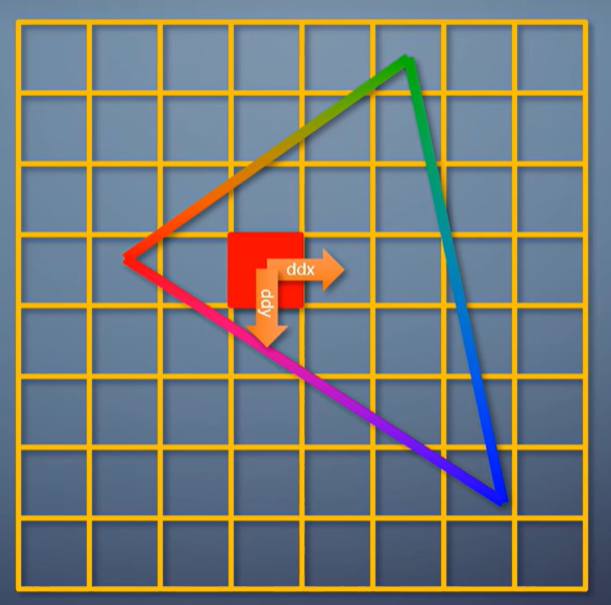

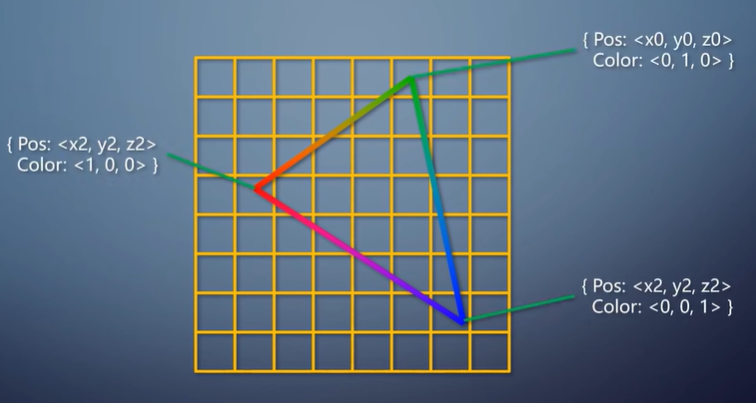

顶点上有一系列的属性，根据三个顶点的位置和属性变化的程度，可以算出这个三角形覆盖的区域里。
从一个像素挪到右边或者下边，各个属性会改变多少。这称为ddx和ddy。
对于一个三角形来说，属性的ddx和ddy都是常量，只要算一次就行。
接着，从最靠上的顶点开始，沿着轮廓一行一行往下扫。
每一行根据三角形轮廓就能知道应该从哪里开始，到哪里结束。
往右一个像素，属性增加一次ddx，往下一行，属性增加一次ddy。
这样扫描生成三角形覆盖的所有像素。

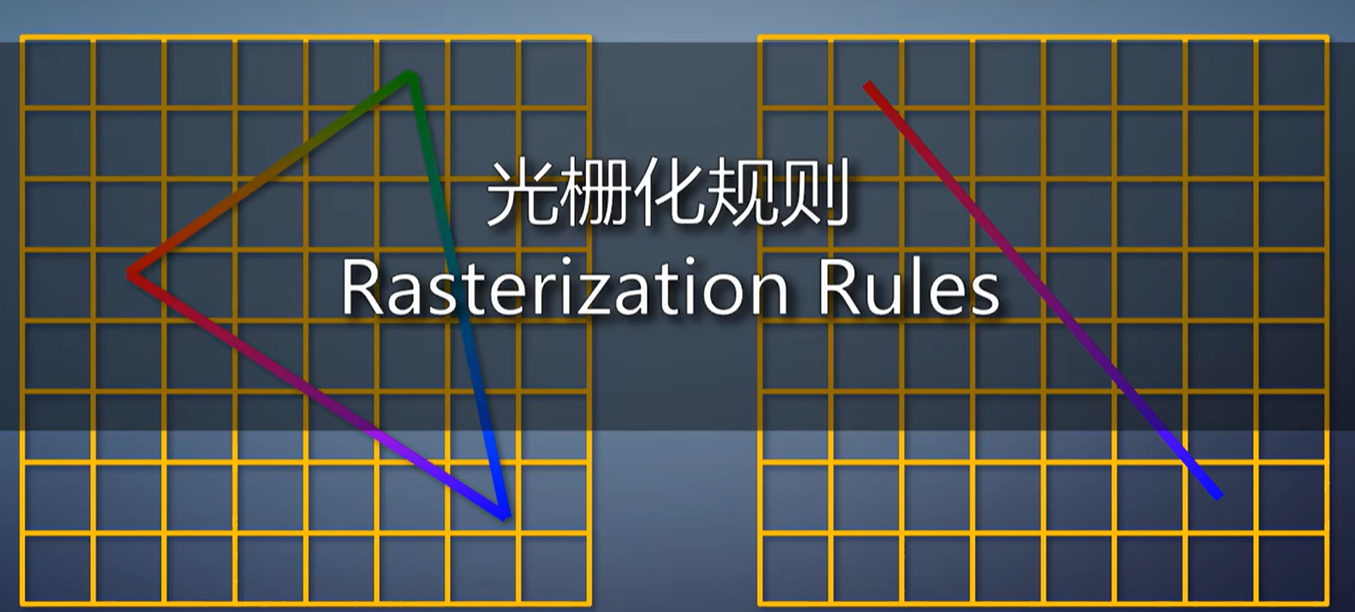

那么，像素在什么情况下认为被三角形覆盖？这叫做光栅化规则。普通模式下，光栅化三角形看的是像素中心是否在三角形之内。
光栅化线看的是线是否经过像素里的一个菱形区域，另一种模式是只要沾到一点就算覆盖。这叫保守式光栅化，常用于体素化的需求。
