DHCP（动态主机配置协议）用于自动分配IP地址给网络中的设备。交互流程包括Discover、Offer、Request和ACK四个阶段。客户端通过广播DHCPDiscover请求，服务器回应DHCPOffer，客户端选择并广播DHCPRequest，最后服务器确认分配IP地址。DHCP报文包含OP、htype、hlen等字段，用于标识报文类型、硬件地址等信息。

DHCP简介

DHCP(Dynamic Host Configuration Protocol)，动态主机配置协议，是一个应用层协议。当我们将客户主机ip地址设置为动态获取方式时，DHCP服务器就会根据DHCP协议给客户端分配IP，使得客户机能够利用这个IP上网。

DHCP交互流程

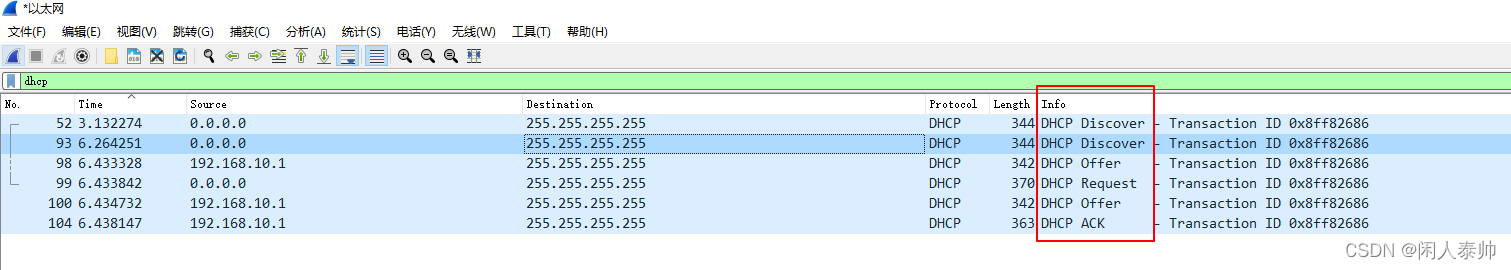

先来看wireshark的抓包截图
在这里插入图片描述

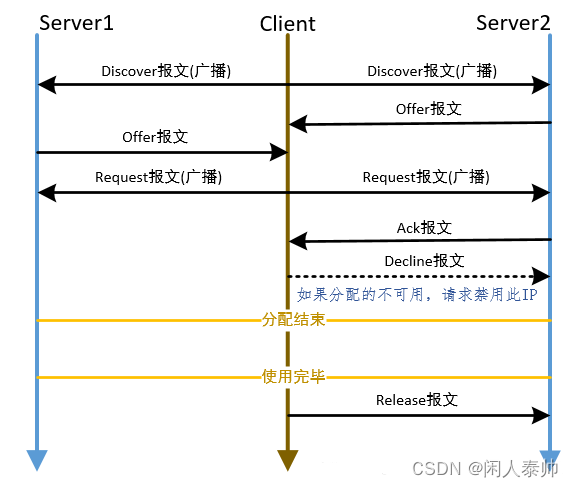

可以看到大致交互流程为Discover ->Offer -> Request -> ACK。实际交互流程如下：
在这里插入图片描述

  1. DHCP Client以广播的方式发出DHCP Discover报文。

  2. 网内所有的DHCP Server都能够接收到DHCP Client发送的DHCP Discover报文，所有的DHCP Server都会向DHCP Client发送一个DHCP Offer的相应报文。

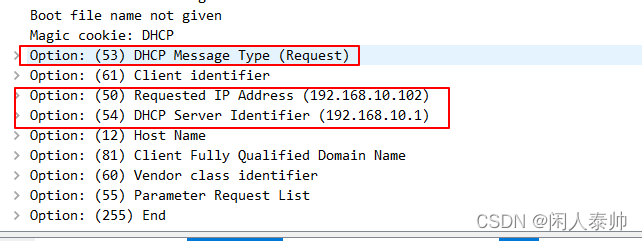

  3. DHCP Client只能处理其中的一个DHCP Offer报文，一般的原则是DHCP Client处理最先收到的DHCP Offer报文。DHCP Client会发出一个广播的DHCP Request报文，在选项字段中会加入选中的DHCP Server的IP地址和需要的IP地址。
    在这里插入图片描述

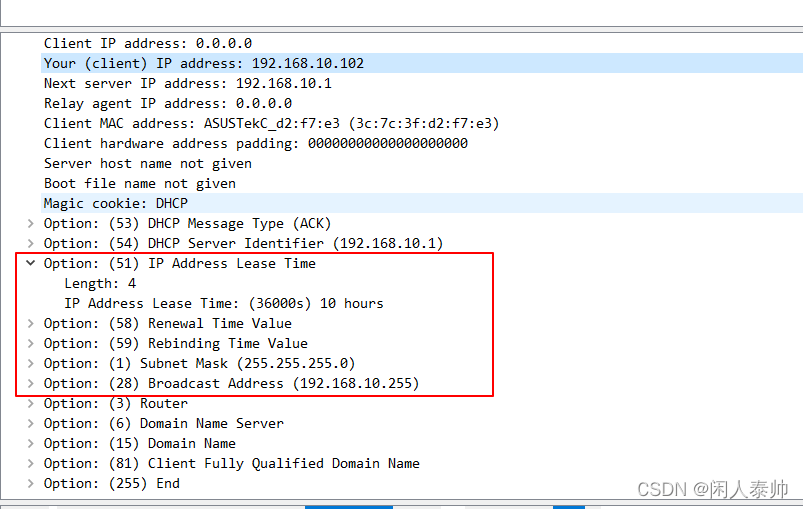

  4. DHCP Server收到DHCP Request报文后，判断选项字段中的IP地址是否与自己的地址相同。如果不相同，DHCP Server不做任何处理只清除相应IP地址分配记录；如果相同，DHCP Server就会向DHCP Client响应一个DHCP ACK报文，并在选项字段中增加IP地址的使用租期信息。
    在这里插入图片描述

  5. DHCP Client接收到DHCP ACK报文后，检查DHCP Server分配的IP地址是否能够使用。如果可以使用，则DHCP Client成功获得IP地址并根据IP地址使用租期自动启动续延过程；如果DHCP Client发现分配的IP地址已经被使用，则DHCP Client向DHCPServer发出DHCP Decline报文，通知DHCP Server禁用这个IP地址，然后DHCP Client开始新的地址申请过程。

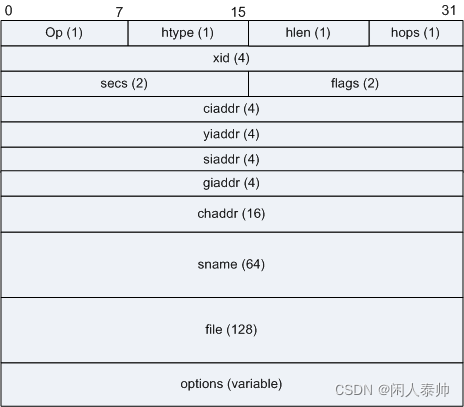

DHCP报文格式

在这里插入图片描述

字段长度含义
OP1字节表示报文的类型：
1：客户端请求报文
2：服务器响应报文
htype1字节表示硬件地址的类型。对于以太网，该类型的值为“1”
hlen1字节表示硬件地址的长度，单位是字节。对于以太网，该值为6
Hops1字节跳数。客户端设置为0，也能被一个代理服务器设置
xid4字节事务ID，由客户端选择的一个随机数，被服务器和客户端用来在它们之间交流请求和响应，客户端用它对请求和应答进行匹配。该ID由客户端设置并由服务器返回，为32位整数
secs2字节由客户端填充，表示从客户端开始获得IP地址或IP地址续借后所使用了的秒数
flags2字节此字段在BOOTP中保留未用，在DHCP中表示标志字段。
只有标志字段的最高位才有意义，其余的位均被置为0。
最左边的字段被解释为广播响应标志位，内容如下所示：
0：客户端请求服务器以单播形式发送响应报文
1：客户端请求服务器以广播形式发送响应报文
ciaddr4字节户端的IP地址。只有客户端是Bound、Renew、Rebinding状态，并且能响应ARP请求时，才能被填充
yiaddr4字节"你自己的"或客户端的IP地址
siaddr4字节表明DHCP协议流程的下一个阶段要使用的服务器的IP地址
giaddr4字节该字段表示第一个DHCP中继的IP地址（注意：不是地址池中定义的网关）。当客户端发出DHCP请求时，如果服务器和客户端不在同一个网络中，那么第一个DHCP中继在转发这个DHCP请求报文时会把自己的IP地址填入此字段。服务器会根据此字段来判断出网段地址，从而选择为用户分配地址的地址池。服务器还会根据此地址将响应报文发送给此DHCP中继，再由DHCP中继将此报文转发给客户端。若在到达DHCP服务器前经过了不止一个DHCP中继，那么第一个DHCP中继后的中继不会改变此字段，只是把Hops的数目加1
chaddr16字节该字段表示客户端的MAC地址，此字段与前面的“Hardware Type”和“Hardware Length”保持一致。当客户端发出DHCP请求时，将自己的硬件地址填入此字段。对于以太网，当“Hardware Type”和“Hardware Length”分别为“1”和“6”时，此字段必须填入6字节的以太网MAC地址
sname64字节该字段表示客户端获取配置信息的服务器名字。此字段由DHCP Server填写，是可选的。如果填写，必须是一个以0结尾的字符串
file128字节该字段表示客户端的启动配置文件名。此字段由DHCP Server填写，是可选的，如果填写，必须是一个以0结尾的字符串
options不定该字段表示DHCP的选项字段，至少为312字节，格式为"代码+长度+数据"。DHCP通过此字段包含了服务器分配给终端的配置信息，如网关IP地址，DNS服务器的IP地址，客户端可以使用IP地址的有效租期等信息
