51单片机笔记(二)

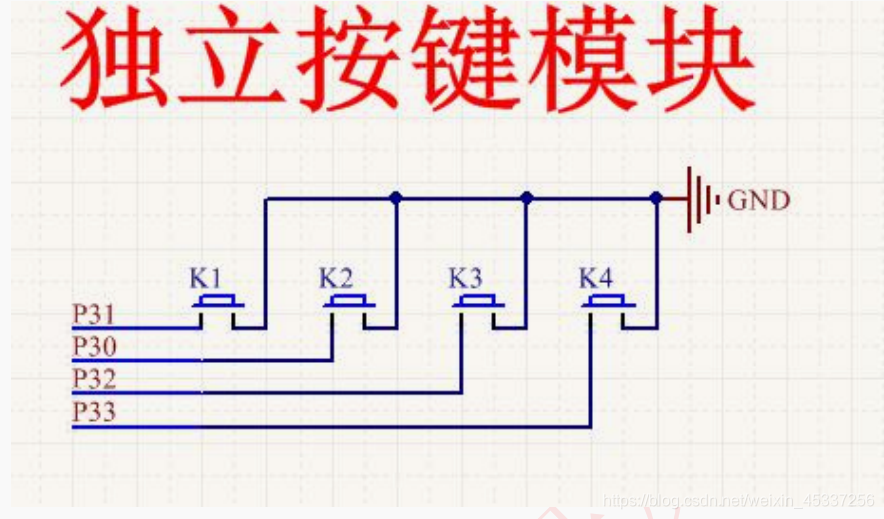

独立按键
4个按键与P3 4个IO相连,初始IO口设为高电平。当高电平转为低电平时证明按键按下,并进行防抖处理以免出现误按。
#include "reg52.h"
typedef unsigned int u16;
typedef unsigned char u8;
sbit K1=P3^1;
sbit led=P2^0;
void delay(u16 i)
{
while(i--);
}
void keypros()
{
if(k1==0) //检测按键 K1 是否按下
{
delay(1000); //消除抖动 一般大约 10ms
if(k1==0) //再次判断按键是否按下
{
led=~led; //led 状态取反
}
while(!k1); //检测按键是否松开
}
}
void main()
{
led=1;
while(1)
{
keypros(); //数码管显示函数
}
}
矩阵按键
通过检测方法检测按键为低电平的位置
//矩阵键盘控制动态数码管显示对应的键值 0-F
#include "reg52.h" //此文件中定义了单片机的一些特殊功能 寄存器
typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;
#define GPIO_DIG P0
#define GPIO_KEY P1 u8 KeyValue; //用来存放读取到的键值
u8 code smgduan[17]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8, 0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};
void delay(u16 i)
{
while(i--);
}
void keyDown(void)
{
char a=0;
GPIO_KEY=0x0f;
if(GPIO_KEY!=0x0f)
{
delay(1000);
if(GPIO_KEY!=0X0f)
{
//测试列
GPIO_KEY=0x0f;
switch(GPIO_KEY)
{
case(0x07): KeyValue=0;break;
case(0x0b): KeyValue=1;break;
case(0x0d): KeyValue=2;break;
case(0x0e): KeyValue=3;break;
}
//测试行
GPIO_KEY=0x0f;
switch(GPIO_KEY)
{
case(0x70): KeyValue=KeyValue;break;
case(0xb0): KeyValue+=4;break;
case(0xd0): KeyValue+=8;break;
case(0xe0): KeyValue+=12;break;
}
}
}
while((a<50)&&(GPIO_KEY!=0xf0)) //检测按键松手检测
{
delay(100);
a++;
}
}
void main()
{
while(1)
{
KeyDown(); //按键判断函数
GPIO_DIG=~smgduan[KeyValue];
}
}
