第二章

一.物理层&传输媒体

这里补充一下前面所说的“下层的协议对于上层是透明的”中的意思是，上层对于下层的原理不需要知道它是怎么工作的，只需要享受下层带来的服务即可。

物理层协议的主要任务：

机械特性	指明接口所用接线器的形状和尺寸、引脚数目和排列、固定和锁定装置
电气特性	指明在接口电缆的各条线上的电压范围
功能特性	指明某条线上出现的某一电平的电压表示何种意义（该电压的作用是什么）
过程特性	指明对不同功能的各种可能事件的出现顺序

注：物理层由于传输媒体有很多，因此传输协议也多

传输媒体
导引型传输媒体	同轴电缆、双绞线、光纤、电力线
非导引型传输媒体	无线电波、微波、红外线、可见光

需要注意的是双绞线绞合的作用：抵御部分来自外界的电磁波干扰；减少相邻导线的电磁干扰。

二.传输方式：

串行传输：只需要一条传输线路，一次发一个
并行传输：需要n条线路，一次发送n个比特

其中并行传输的成本高，一般只在电脑内部传输，远距离传输用串行

同步传输：数据块以稳定的比特流的方式传输，字节之间没有间隔（依据比特信号的中间时刻检测，会产生误差，所以需要进行时钟同步）
异步传输：以字节为独立的传输单位，字节之间的间隔不是固定的，接收端尽在每个字节的起始位对字节内的比特实现同步，因此要在起始处和末尾处添加起始位和结束位（字节间的间隔异步，但是字节内部的8个比特之间仍是同步的）

同步时钟方法：

外同步：在收发双方之间添加一条单独的时钟信号线
内同步：发送端将时钟同步信号编码到发送数据中一起传输（如：曼彻斯特编码）

单向通信（单工）：只能从一个发往另外一个，不能返回（单通道）
双向交替通信（半双工）不可同时发送，一次只能一个发送（双通道）
双向同时通信（全双工）：可同时发送（双通道）

信道复用技术：在传输媒体中包含多个信道，可传输多组数据

三.编码与调制：

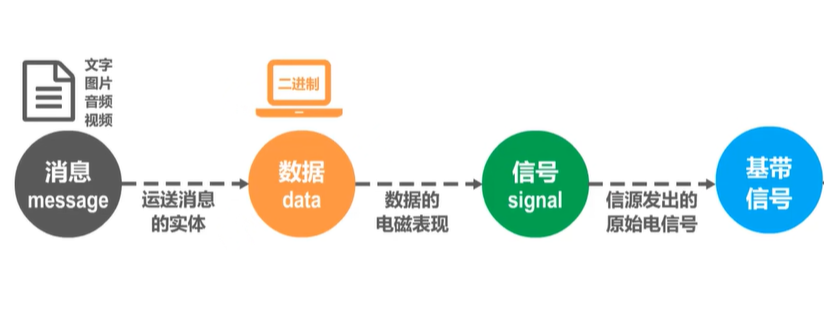

一个具体的信息在发送过程中形式的变化

最后的基带信号可再分为数字基带信号和模拟基带信号。信号经过编码后可在数字信道中传输，再经过调制后可在模拟信道中传递（这部分大致了解即可，重点还是在信号的编码和调制方法上）

码元：构成信号的一段波形

怎么判断码元？

根据额外一根传输线传的时钟信号来判断码元。

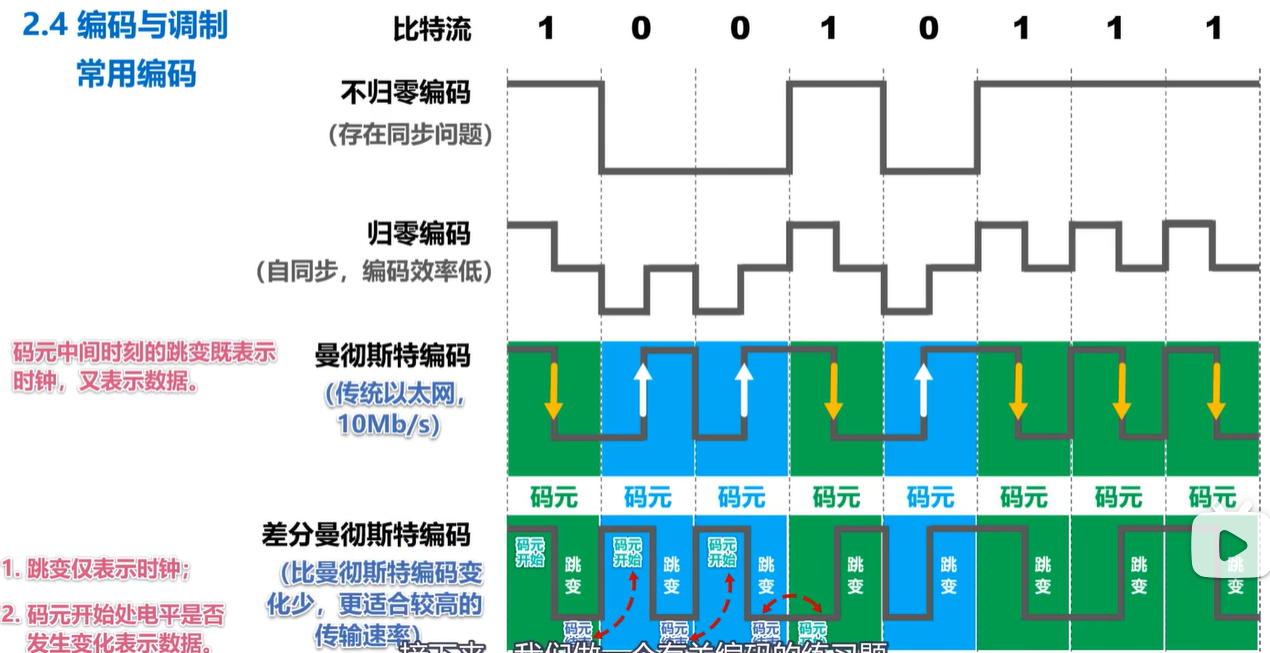

常用的编码与调制：

重点为曼彻斯特编码，如果没有明确的指出某个波形表示的具体数值，曼彻斯特可以表示两组互为反码的比特流。

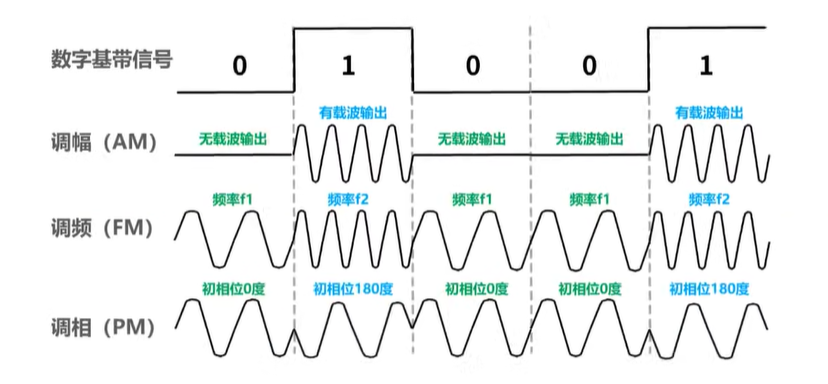

基本调制方法：

图中的初相位0度与初相位180度的对称。

基本调制方法中一个码元只能包含一个信息。因此为了使传输的数据更多，有了正交振幅调制QAM-6（这里不再介绍，大体为调制不同的相位和不同的振幅来包含不同的数据）

四.信道的极限容量

由于输入信号在经过信道之后会有损失，根据失真程度的不同会导致传递数据的内容受损。因此引出了对于信道的极限容量的计算。

失真因素：

码元传输速率
信号传输距离
噪声干扰
传输媒体质量

奈氏准则：在假定的理想条件下，为了避免码间串扰，码元传输速率是有上限的。低通信道的最高码元传输速率（波特率）为2W Baud => 2W 码元/s；

这里的Baud单位为波特，1波特为一个码元/s，而一个码元可以存储多个比特，因此最高传输速率为2W Baud => 2nW bit/s，其中n为一个码元存储了n个比特。W为信道带宽。

信息传输速率还受限于信噪比。

香农公式：极限信息传输速率为 $C=W*\log_{2}(1+\frac{S}{N})$ 单位为bit/s

W为带宽，S为信号的平均功率，N是噪声功率

此外还有信噪比 $\frac{S}{N}$ 的计算公式： $10*\lg (\frac{S}{N})$ 单位为dB

香农公式中的 $\frac{S}{N}$ 只是单纯的数学意义的信噪比，没有单位

这里博主有些疑惑就是既然信噪比是 $\frac{S}{N}$ ，那为什么还有一个公式去计算这个东西。后来搜索了一下， $\frac{S}{N}$ 是数学中的一个比值，没有单位；而后者用公式计算的是SNR_dB：用在工程学中，更加专业一点，这里给出几个例子：

直接用比值
S/N = 1 表示信号功率等于噪声功率。

S/N = 100 表示信号功率是噪声功率的 100 倍。

S/N = 0.1 表示信号功率只有噪声功率的十分之一（即噪声更强）。

通过计算公式
SNR_dB = 0 dB：表示 S/N = 10^(0/10) = 1，即信号功率等于噪声功率。

SNR_dB = 10 dB：表示 S/N = 10^(10/10) = 10，即信号功率是噪声功率的 10 倍。

SNR_dB = 20 dB：表示 S/N = 10^(20/10) = 100，即信号功率是噪声功率的 100 倍。
