6.8 数据结构——拓扑排序

6.8.1 有向无环图

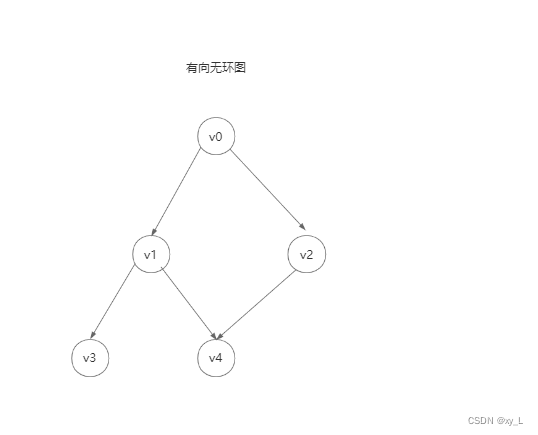

有向无环图：无环的有向图，简称DAG图（Directed Acycline Graph）。

有向无环图常用来描述一个工程或系统的进行过程。通常把计划、施工、生产、程序流程等当成是一个工程。

一个工程可以分为若干个子工程，只要完成了这些子工程（活动），就可以使得整个工程完成。

6.8.2 AOV网

        用一个有向图表示一个工程的个子工程及其相互制约的关系，其中以顶点表示活动，弧表示活动之间的优先制约关系，称这种有向图为顶点表活动的网，简称AOV网（Activity on Vextex network）。

AOV网的特点：

• 若从 i 到 j 有一条有向路径，则 i 是 j 的前驱，j 是 i 的后继；
• 若<i,j>是网中有向边，则 i 是 j 的直接前驱，j 是 i 的直接后继；
• AOV网中不允许有回路，因为如果回路存在，则表明某项活动以自己为先决条件，显然是不成立的。

6.8.3 拓扑排序

        在AOV网没有回路的前提下，我们将全部活动排列成一个线性序列，使得若AOV网中有弧<i,j>存在，则在这个序列中，i 一定排在 j 的前面，具有这种性质的线性序列称为拓扑有序序列，相应的拓扑有序排序的算法称为拓扑排序。

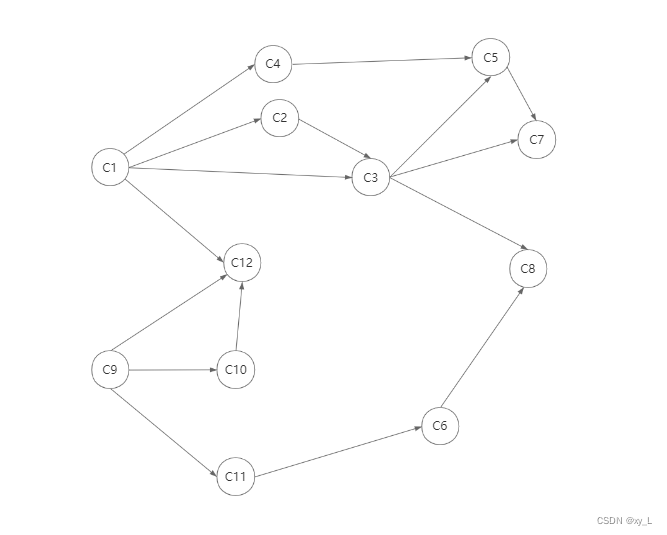

拓扑排序案例：

课程代号	课程名称	先修课
C1	程序设计基础	无
C2	离散数学	C1
C3	数据结构	C1,C2
C4	汇编语言	C1
C5	语言的设计与分析	C3,C4
C6	计算机原理	C11
C7	编译原理	C3,C5
C8	操作系统	C3,C6
C9	高等数学	无
C10	线性代数	C9
C11	大学物理	C9
C12	数值分析	C1,C9,C10

拓扑排序的方法：

 （1）在有向图中选取一个没有前驱的顶点输出；

（2）在图中删除该顶点和所有以它为尾的弧；

（3）重复上述两步，直至全部顶点均已输出，或者当图中不存在无前驱的顶点为止。

上图的拓扑序列：C1,C2,C3,C4,C5,C7,C9,C10,C11,C6,C12,C8

一个AOV网的拓扑序列不是唯一的。

如何检测AOV网是否存在环？

        对有向图构造其顶点的拓扑有序序列，若网中所有顶点都在它的拓扑有序序列中，则该AOV网必定不存在环。
