Simulink基础：基本模块操作1（Constant,sum,Delay）

Constant模块

1）鼠标选中并拉伸四周可以大小放缩
2）鼠标选中并键盘输入 CTRL+R 可以进行模块旋转

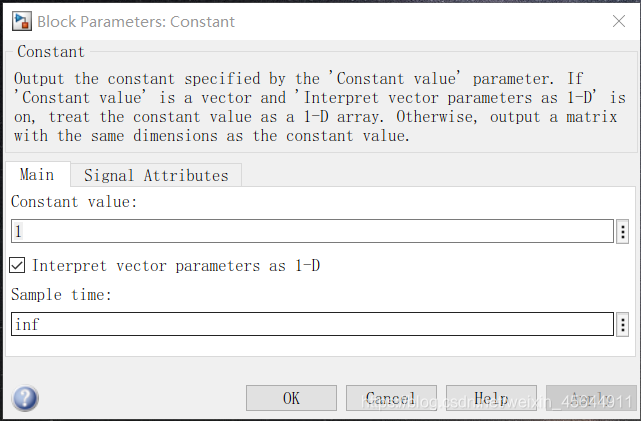

3）鼠标选中并双击，可以进入模块参数配置对话框
对话框可以设置常数模块的常数值 Constant value

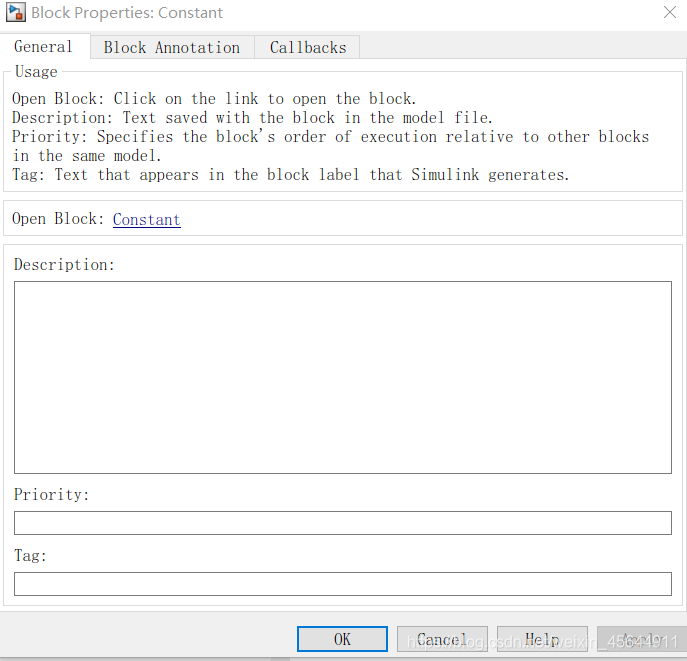

4）鼠标选中模块并点击右键 选中 Properties 进入模块属性配置对话框

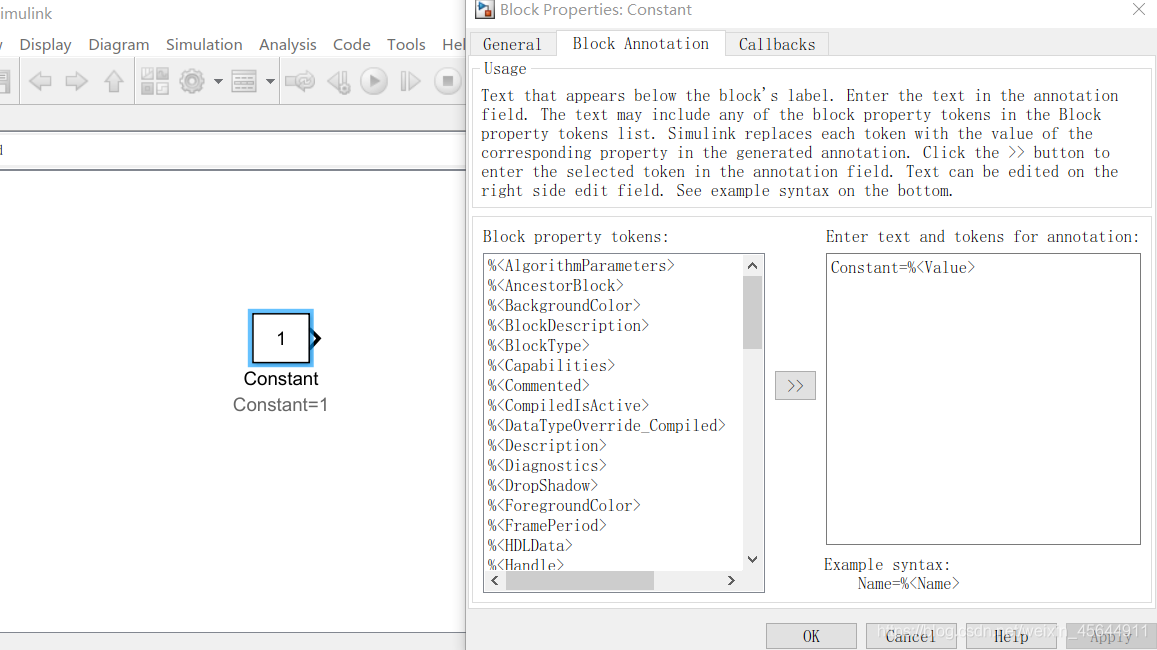

5）Properties对话框中 Block Annotation 一栏可以添加模块水印

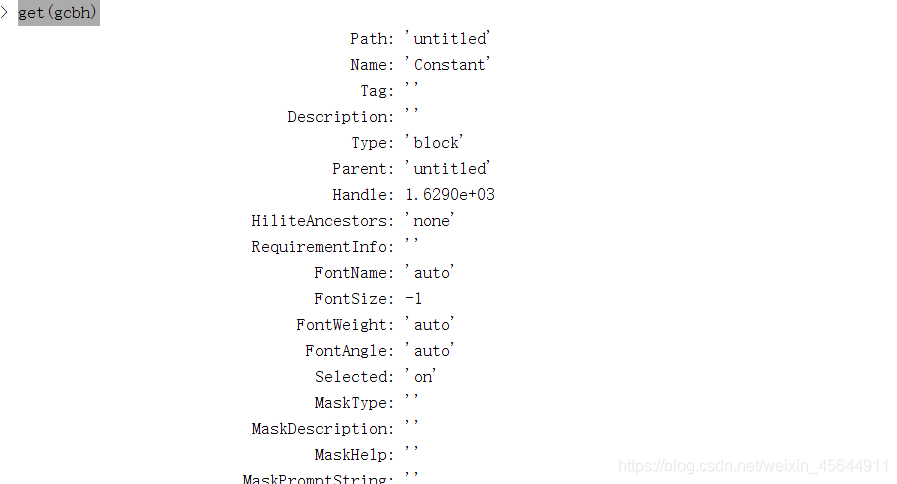

6）鼠标选中模块并在命令行窗口键入代码：get(gcbh) 可以查看模块属性

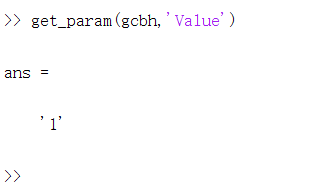

7）可以通过键入命令：get_param(gcbh，‘Value’) 查看所选模块的值

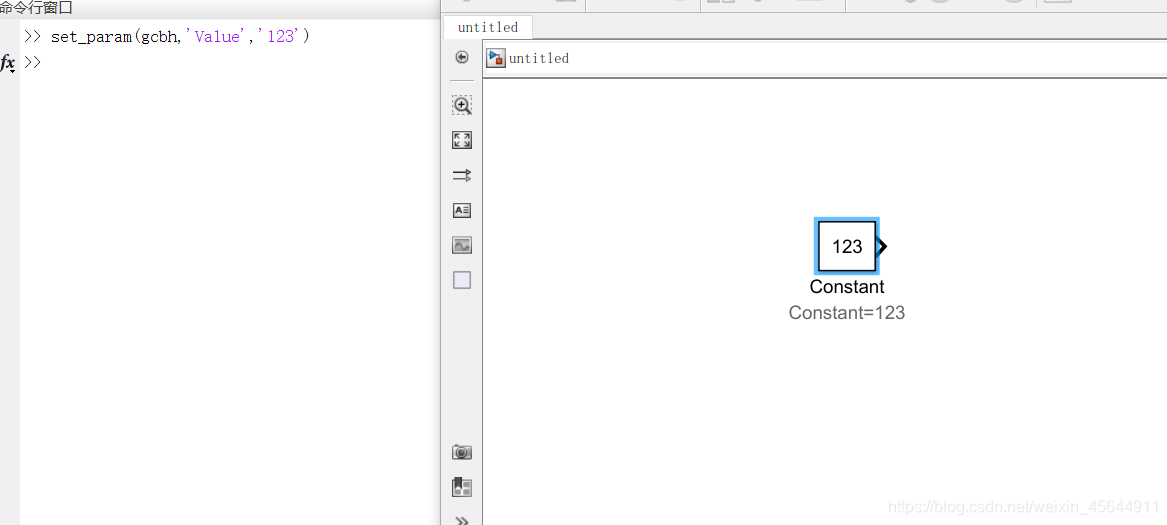

8）可以通过键入命令：set_param(gcbh，‘Value’,‘123’) 设置所选模块的值

sum模块

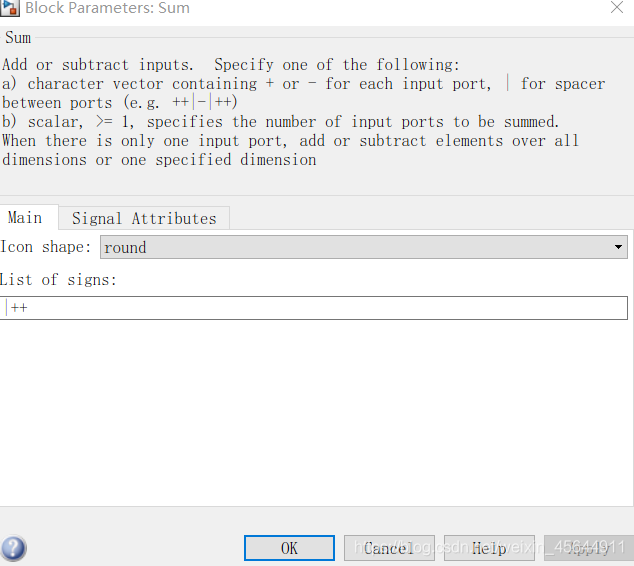

1）Icon shape 用于设置模块形状：圆形或矩形
2）List of signs 用 | + - 三种符号来设置模块输入端口的种类和位置

延迟模块 Delay

1）延时模块用于采样延时，延时总时间等于延时采样点数 Delay length与模块采样时间 Sample time 的乘积

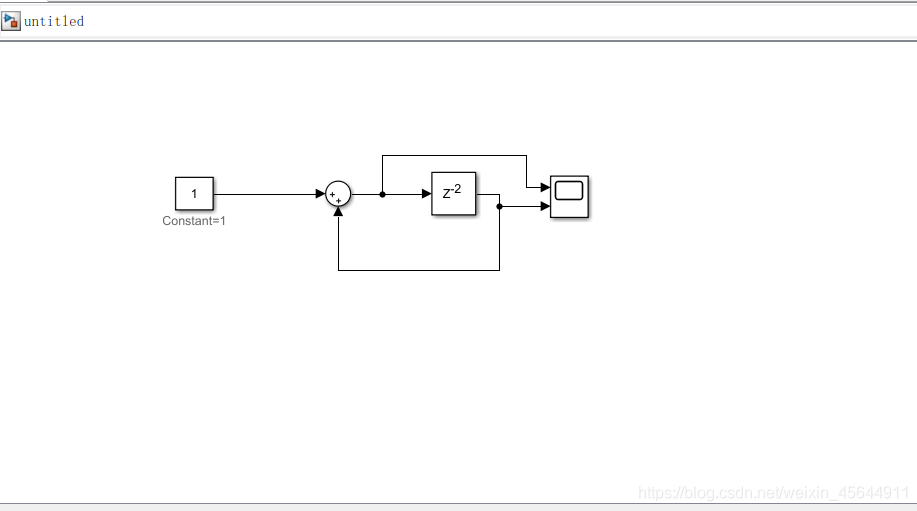

例如搭建如下累加运算模型：

输出：
