三绕组单相电容电动机的瞬态分析（3）：定子Semihex接法时起动过程及稳态性能分析

1. 引言

2. 最佳移相电容计算

3. 定子Semihex接法三绕组单相电容电动机的数学模型

4. 仿真分析实例

5. 总结

6. 参考文献

 1. 引言

      城市居民用电以及一些农村和边远地区的用电，由于受输、配电系统的限制，多为单相交流电。而随着家用电器的普及，以单相电源供电的小型电动机得到了广泛应用。单相感应电动机，由于受结构的限制，运行效率较低；三相感应电动机的材料利用率高，力能指标较优，性能稳定。因此，除专门设计的单相感应电动机外，单相、三相通用的感应电动机已为许多电机制造厂提到了一定的地位，以满足用户的要求。所以，对单相电源供电的三相感应电动机的运行性能进行深入研究无论是对电机设计还是电力系统的继电保护都有着重要的意义。为了使三相感应电动机由单相电源供电时高效率运行，已提出了多种接线方式，Semihex接法是其中最具代表性的接法，其应用范围已扩展到5～75kw任何型式的三相感应电动机，它具有起动电流低的特点，但起动转矩也较低，特别适合于驱动水泵、热泵、空气压缩机、冷冻机、电冰箱和电风扇等负载；Semihex接法的小容量三相感应电动机效率高、功率因数高、电磁噪声较低，与小容量单相感应电动机相比具有明显的节能效果[1-2]。

       本文建立了三绕组单相电容电动机的定子Semihex接法时在αβ坐标系下的瞬态数学模型，用MATLAB软件开发了一个关于三绕组单相电容电动机运行瞬态特性计算的仿真程序，对其起动过程进行仿真研究，对仿真结果进行分析；对三绕组单相电容电动机Semihex接线方式的两个电容器的电容值，根据对称分量法分析所得出的计算公式进行初步计算，然后通过计算机仿真的调整来较准确地加以确定。

2. 最佳移相电容计算

       根据图1电路所示的电压、电流正方向，根据基尔霍夫电压定律和电流定律列出Semihex接法时的电路端点方程，应用对称分量法可以推得电容计算公式：

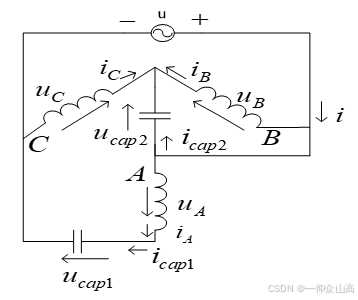

图1.  三绕组单相电容电动机定子Semihex连接方式电路图

    （1）

式中，f1: 电源频率，是三相感应电动机每相正序等效电路的等效电抗：

上式中，是定子漏电抗；是转子漏电抗；是激磁电抗；是转子电阻；s是转差率。

       根据式（1），可计算出Semihex接法的单相电容电动机在最小不平衡电压条件下的起动电容和运行电容的数值。

 3. 定子Semihex接法三绕组单相电容电动机的数学模型

       在建立三相感应电动机瞬态数学模型时，为简单起见作如下假设：（1）气隙磁通密度在空间按正弦分布，忽略磁场的高次谐波；（2）忽略磁路饱和影响及铁心损耗；（3）定、转子绕组均为三相对称绕组，其电阻和漏电感为常数。

       图1所示电路系统无零轴分量，因此，下面只需建立三绕组单相电容电动机定子Semihex接法

运行系统在αβ坐标系下的数学模型。

电压方程：

      设在αβ<
