LED点阵屏
LED点阵屏和数码管工作都是是靠二极管发光,但工作原理与矩阵键盘有些类似,在后面我会贴出电路图
LED点阵屏通过LED(发光二极管)组成,以灯珠亮灭来显示文字、图片、动画、视频等,LED点阵显示屏制作简单,安装方便,被广泛应用于各种公共场合,如汽车报站器、广告屏、银行窗口屏、叫号屏以及停车系统等等。

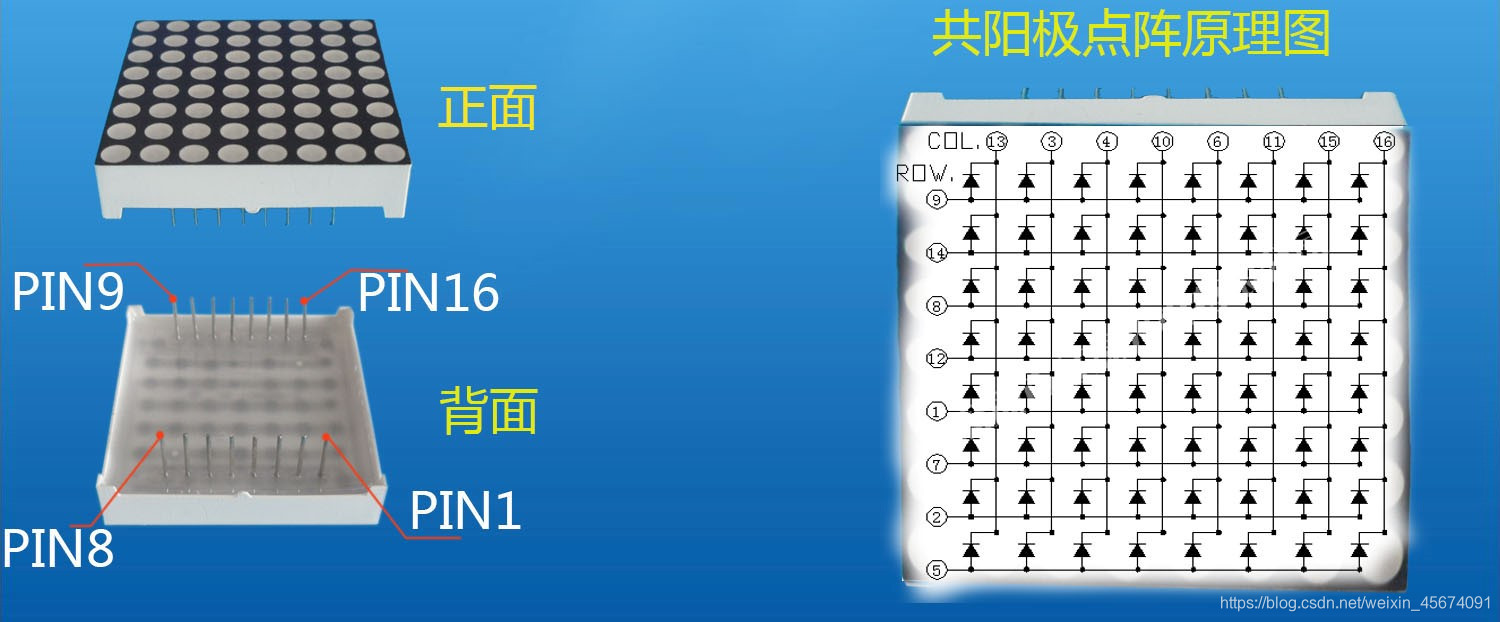

点阵屏电路图
从图中可以看到,点阵屏的电路与矩阵键盘类似,都是通过正极负极电路交叉来实现IO口应用率的提升。而想要让点阵屏形成特定的图案,这就需要用到数码管组的动态扫描技术,例如,想要将左上角的灯珠点亮,只需将 9 号口的电压拉高,将 13 号口拉低,其余ROW端口拉低,COL端口拉高,
这样只有左上角的灯所在电路形成了通路,达到了点亮他的目的。
74HC595芯片
74HC595芯片是一种串入并出的芯片,在电子显示屏制作当中有广泛的应用。74HC595是8位串行输入/输出或者并行输出移位寄存器。
