39. 矢量字体显示

矢量字体(Vector font)中每一个字形是通过数学曲线来描述的，它包含了字形边界上的关键点，连线的导数信息等， 字体的渲染引擎通过读取这些数学矢量，然后进行一定的数学运算来进行渲染。这类字体的优点是字体实际尺寸可以任意缩放而不变形、变色。 目前较为流行的矢量字体主要包括 Type1 、TrueType、OpenType等几类。

Type 1(也称为PostScript Type 1或Adobe Type 1)是Adobe Systems为专业数字排版开发的轮廓字体规范编码的字体文件， 使用三次贝塞尔曲线来描述字形，1985年刚推出时被用在激光打印机上。

TrueType是苹果公司在20世纪80年代末开发的一种轮廓字体标准，是Type1字体的竞争对手。 这种字体的轮廓采用直线段和二次贝塞尔曲线描述字形。与三次贝塞尔曲线相比，这些曲线在数学上更简单，处理速度也更快， 但是对于复杂形状而言二次曲线比三次曲线需要更多的点来描述。目前已经成为macOS和Microsoft Windows操作系统中最常见的字体格式。

OpenType由微软和Adobe共同开发，在TrueType的基础上发展而来，保留了TrueType的基本结构， 并添加了许多复杂的数据结构来规定排版行为。由于这种字体具有广泛的可用性和排版灵活性， 包括处理世界上所有书写系统的各种行为的规定，所以在主要的计算机平台上通常使用OpenType字体。

39.1. 矢量字体原理简介

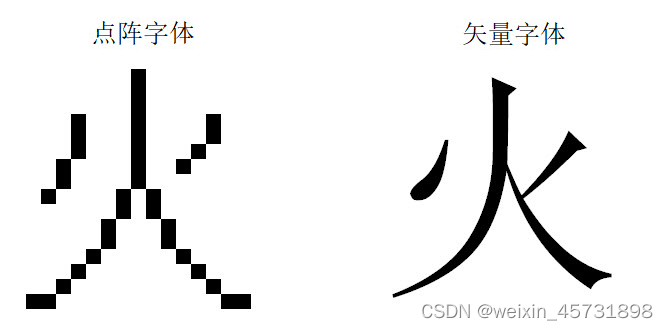

之前几个章节所讲的字体都属于点阵字体，这种字体并不是以矢量描述的，放大以后会出现锯齿。而矢量字体由于采用数学语言进行描述， 在放大若干倍后依旧很清晰。图 点阵字体与矢量字体 展示的是把点阵字体和矢量字体放大到相同大小时的效果。

我们以“火”字为例，给大家简单粗略地介绍一下矢量字体的显示原理。

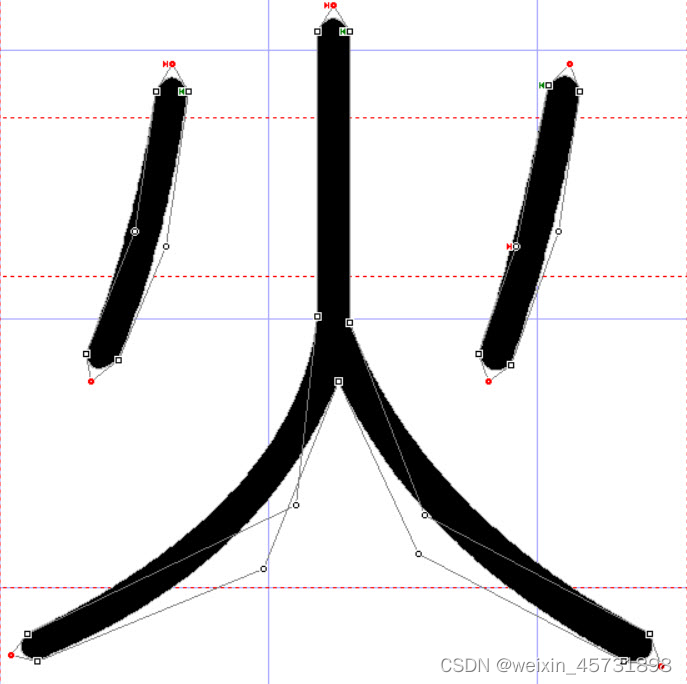

一个字可以使用多条线段来表示，对于这些线段，我们只需要保存它的端点值，如图 火字 的白色空心圆所示， 当我们想要显示某个字时，就取出这些关键点，通过贝塞尔曲线将这些点的坐标连接起来，最后进行填充。 放大或缩小字体的时候，只需要按比例缩放改变这些端点值的相对位置就可以了。

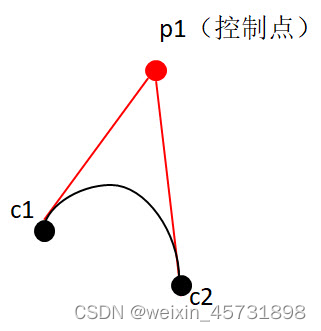

在矢量字体文件中，每个字符都是以一系列的点存放的，其中有一些点是控制点， 利用这些控制点来实现绘制抛物线的功能，如图 点绘制线 所示，p1是控制点，c1、c2是曲线的端点， 因此曲线可以用下面的公式进行描述，这描述方式就是贝塞尔曲线。

p(t)= (1−t)2p0 + 2t(1−t)p1 + t2p2 （0 < t < 1 ）

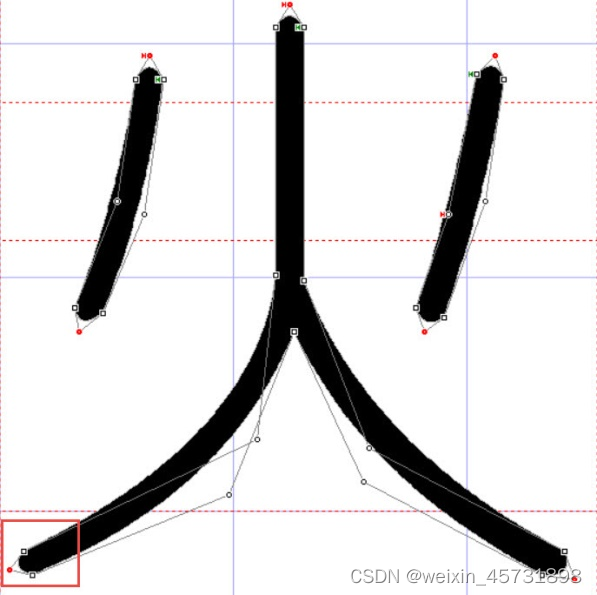

回过头，看图 火 ，方框处是不是和上面说的原理是一样的，空心的点是线段的端点， 实心的点是控制点，利用贝塞尔曲线，描绘出字体的轮廓，最后在进行黑色填充，就完成了。

39.2. 移植TTF渲染引擎
emWin支持3种主流矢量字体格式中的TrueType格式。和SIF格式一样，使用TTF格式字库的时候需要将字库全部加载到RAM中， 然后使用TTF字体渲染引擎显示字体。emWin可以使用一款叫FreeType的TTF字体渲染引擎，此引擎占用的RAM空间在很大程度上取决于所用的字体， 但最少会占用80~300KB，其中200KB用于字体的光栅化位图缓存。

虽然emWin支持FreeType，但库本身并不包含这款字体渲染引擎，需要用户自行移植。 接下来我们讲解一下如何将TTF字体渲染引擎移植到emWin工程中。

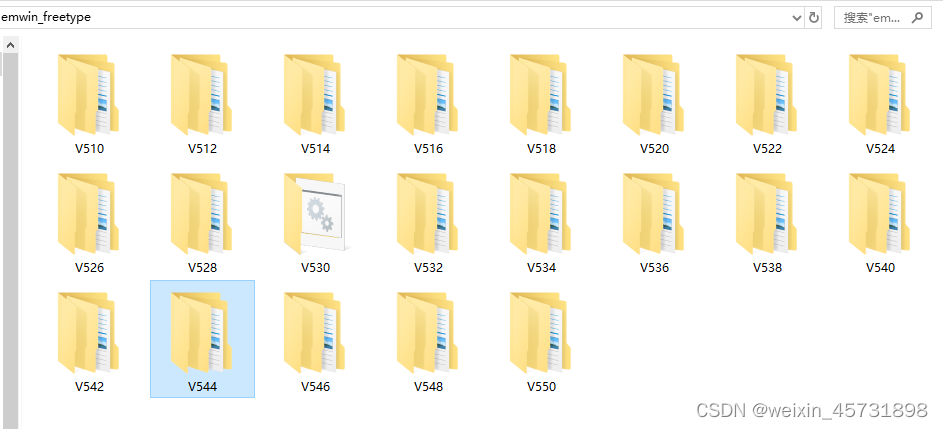

1. 下载并解压TTF引擎。FreeType字体渲染引擎可以从emWin官网下载到， 链接如下：https://www.segger.com/downloads/emwin/emWin_FreeType。 下载完成后解压emWin_FreeType压缩包，可以看到如图 emwin_freetype内容 所示的结构， 压缩包内包含了对应emWin各个版本的TTF引擎，我们选取适合我们例程的版本即选择V544；

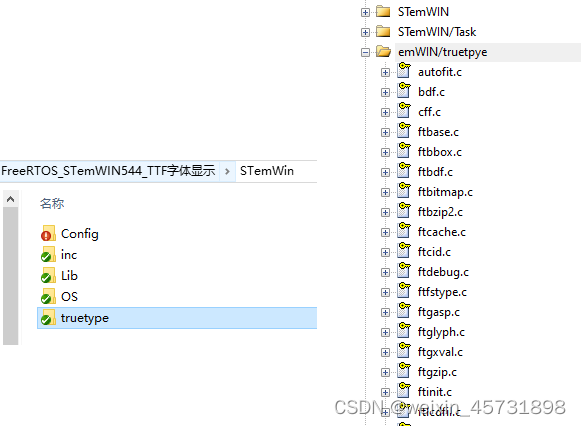

2. 添加TTF引擎到工程。选择好版本之后，将PNG库整个文件夹复制到工程文件夹下，其实随便那个文件夹都行， 只要在工程文件夹内。如所示，我们选择将PNG库放在工程的STemWin文件夹下。 然后在MDK工程内新建分组并把PNG库添加进新分组中，如图 添加引擎到工程文件夹 ；

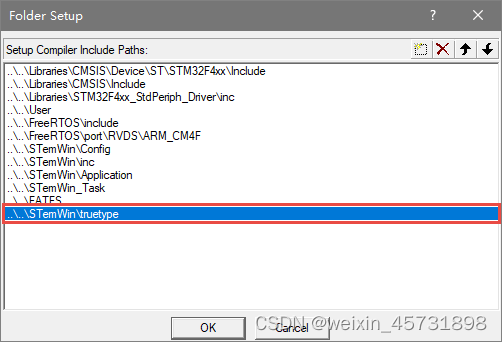

3. 添加PNG库头文件路径。在工程设置中把TTF引擎的头文件路径添加进去， 见图 添加头文件路径 。

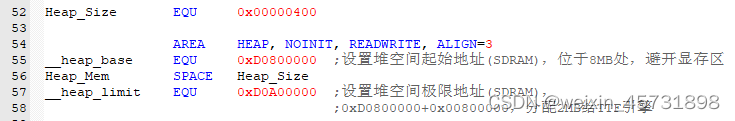

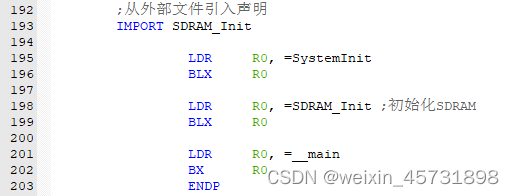

4. 修改启动文件。由于TTF引擎需要用到malloc、free和relloc等C库函数，而这些函数又使用的是系统堆内存空间，所以需要增加堆内存空间大小。 见图 修改堆空间大小 和图 在main函数前初始化SDRAM 。


   至此，emWin的TTF字体渲染引擎就移植完成了，可能最后工程编译完成后有较多警告，属于正常情况。

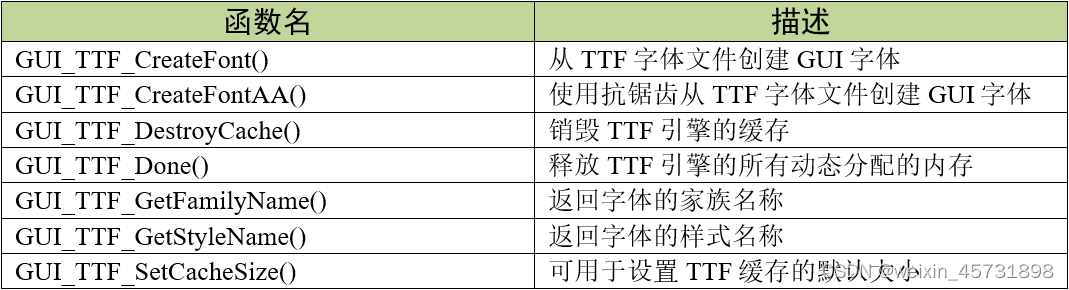

39.3. TTF字体显示相关API

39.3.1. GUI_TTF_CreateFont()
使用TTF字体文件创建和选择emWin字体。

代码清单:矢量字体-1 函数原型

int GUI_TTF_CreateFont(GUI_FONT *pFont, GUI_TTF_CS *pCS);

1. pFont： 指向RAM中由该函数填充的GUI_FONT结构的指针；

2. pCS： 指向包含创建参数的GUI_TTF_CS结构的指针，GUI_TTF_CS结构原型见 代码清单:矢量字体-2 。

返回值：字体创建成功时返回0，创建失败返回1。

代码清单:矢量字体-2 GUI_TTF_CS原型

typedef struct {

    GUI_TTF_DATA * pTTF;
    U32 aImageTypeBuffer[4];
    int PixelHeight;
    int FaceIndex;
} GUI_TTF_CS;

1. pTTF： 指向GUI_TTF_DATA结构的指针，该结构包含要使用的字体文件的位置和大小，GUI_TTF_DATA结构原型见 代码清单:矢量字体-3 ；

2. aImageTypeBuffer： 用于图像类型结构的缓冲区；

3. PixelHeight： 新字体的像素高度。它表示字体的边界高度，不是两行文本之间的距离。换句话说，GUI_GetFontSizeY(
