达林顿晶体管阵列ULN2803AN的简单使用

本文介绍了ULN2803AN集成电路芯片,它是NPN可控硅阵列,由多个达林顿对组成,有8个输出端口,可驱动较大功率负载。文中给出硬件图、内部结构图,还说明了引脚图、功能及使用方法,能以微小电流驱动大功率负载。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

ULN2803AN是一种集成电路芯片,属于NPN可控硅阵列。它由多个达林顿对组成,共有8个输出端口。ULN代表“高电压晶体管场效应管数组”,它可以用于驱动较大功率负载(例如电机、灯泡等)

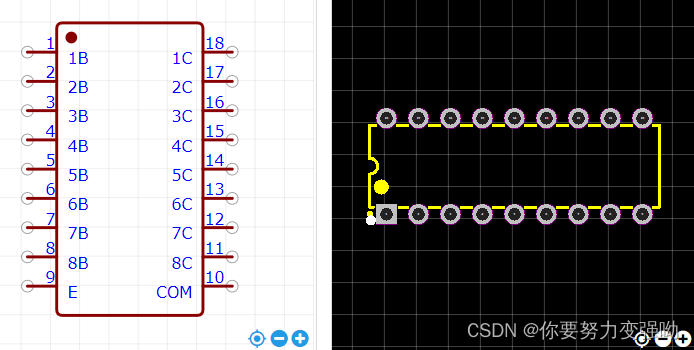

硬件图

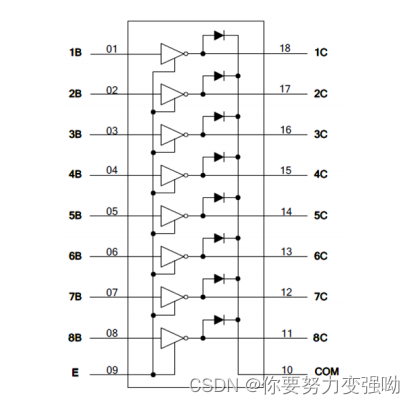

内部结构图

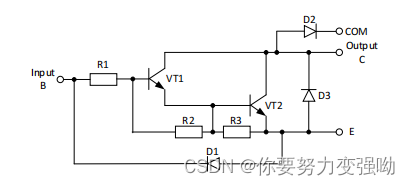

如果我们单看一个的话,可以简化电路图为:

这个图可以清晰的看出 输入端给高电平,输出端就会导通。

ULN2803AN的引脚图及功能如下:

引脚号

引脚名称

引脚功能

1-8

IN1-IN8

输入端,可以看成是串连了限流电阻的达林顿三基管的基极,用来连接输入信号

9

GND

发射极共地端,是所有晶体管的发射极和接地

10

COM

续流管公共端,脚接负载电源正极,给续流管提供道路,公共引脚,即用于反激二极管的共阴极节点

11-18

OUT1-OUT8

集电极开路输出,负载一段接在此引脚,另一端接电源正极

使用方法如下:

  • 根据需要选择输入信号的电平,一般为3.3V或5V,与芯片的电源电压相同
  • 将输入信号接到相应的输入端,例如IN1,通过内部的达林顿对放大后,驱动相应
    的输出端,例如OUT1。
  • 将负载电源正极接到COM端,负载电源的电压一般不超过50V。
  • 将负载一端接到相应的输出端,另一端接到负载电源负极。
  • 当输入端有高电平信号时,输出端导通,负载通电﹔当输入端无信号或低电平信号时,输出端截止,负载断电。
  • 如果负载是感性负载,例如继电器、电机等,那么当输出端截止时,负载中的剩余磁场会产生一个很高的感生势,这时内部的反激二极管会导通,将感生势释放到负载电源中,从而保护达林顿对不被击穿。

总的来说就是用微小的电流来驱动继电器之内的大功率的东西。
