本文通过ENSP实验详细介绍了OSPFv2网络中NSSA区域的7类LSA如何转换为5类LSA，以解决从Area 0访问外部网络的问题。在R2、R1和R4路由器上配置静态路由和OSPF，R4收到相同目的地址的7LSA时，依据FA地址大小进行7转5，实现正确路由选择。

摘要由CSDN通过智能技术生成

实验 |利用ENSP做了一个关于OSPFv2 7转5

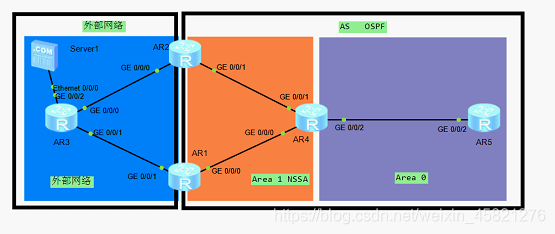

1、拓扑图

实验拓补图

2、设备配置

R3配置：

router id 3.3.3.3
interface GigabitEthernet0/0/0
ip address 10.1.23.3 255.255.255.0
interface GigabitEthernet0/0/1
ip address 10.1.13.3 255.255.255.0
interface GigabitEthernet0/0/2
ip address 192.168.1.254 255.255.255.0
ip route-static 0.0.0.0 0.0.0.0 GigabitEthernet0/0/0 10.1.23.2
ip route-static 0.0.0.0 0.0.0.0 GigabitEthernet0/0/1 10.1.13.1

R2配置：

router id 20.20.20.20
interface GigabitEthernet0/0/0
ip address 10.1.23.2 255.255.255.0
interface GigabitEthernet0/0/1
ip address 10.1.24.2 255.255.255.0
ospf 1
import-route static
area 0.0.0.1
network 10.1.24.2 0.0.0.0
nssa
