[vivado2019.2+verilog]同步复位和异步复位tb仿真及源码

[vivado2019.2+Ubuntun16.04]同步复位和异步复位tb仿真及源码

一、sync_reset

1.新建项目

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
由于我只仿真就不选板卡了,直接finish

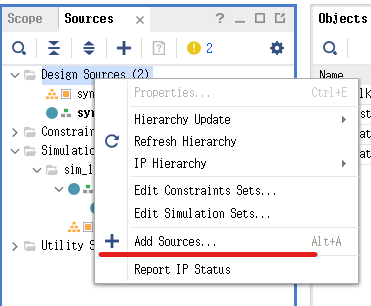

2.Add Design Sources 文件 在这里插入图片描述

也可以
在这里插入图片描述
在这里插入图片描述
之后就是一路ok,finsh就行了。个人习惯在设计文件名后面加上“_top”。
在这里插入图片描述
接着就可以在右侧编写verilog程序了,
下面展示一些 内联代码片

`timescale 1ns / 1ps
//
// Company:
// Engineer: wty
//
// Create Date: 2021/04/17 18:08:09
// Design Name:
// Module Name: sync_reset_top
// Project Name: sync_reset
// Target Devices:
// Tool Versions: ubuntun16.04+vivado2019.2
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//

//define ports
module sync_reset_top(
        input  wire     clk,
        input  wire     rst_n,
        input  wire     data_in,
        output reg      data_out
    );

//define The data type

    always @ (posedge clk)
        if (!rst_n)
            data_out <= 1'b0;
        else
            data_out <= data_in;

endmodule

3.综合RTL电路

在这里插入图片描述
之后点击save—ok,等待一会电路图就综合出来了。
在这里插入图片描述

4.编写testbench仿真文件

自己不是很会写tb,请教过学长后。自己写了tb,之前写过好久不写就忘了。

下面展示一些 内联代码片

`timescale 1ns / 1ps
//
// Company:
// Engineer: wty
//
// Create Date: 2021/04/17 23:29:29
// Design Name:
// Module Name: sync_reset
// Project Name: sync_reset.v
// Target Devices:
// Tool Versions: ubuntun16.04+vivado2019.2
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module sync_reset();
          reg     clk;
          reg     rst_n;
          reg     data_in;
          wire     data_out;

        initial
         begin
            clk   = 1;
            rst_n   = 0;
            data_in = 1;
        #100;
            clk   = 0;
            rst_n   = 1;
            data_in = 1;
        #100;
        end
        always #100     data_in = ~data_in ;
        always #150     clk     = ~clk;
        always #100     rst_n   = ~rst_n;


      sync_reset_top sync_reset (
         .clk(clk),
         .rst_n(rst_n),
         .data_in(data_in),
         .data_out(data_out)
         );

endmodule

5.波形仿真

在这里插入图片描述

根据波形可以看到,当rst_n踩到clk的上升沿的时候data_out等于data_in。当rst_n没有踩到时钟上升沿的时候,也就是时钟上升沿来临时没有复位信号,data_out给0。

6.总结

对同步复位有了差不多的了解,但应该结合异步复位来对比。异步复位的文章正在写,等写出来在做两者比较系统的总结。也通过这个小例子在复习一下好久没用的vivado,加油!

更新异步复位

二、async_reset

1.verilog源码

下面展示一些 内联代码片

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2021/04/20 13:32:44
// Design Name: wty
// Module Name: async_reset
// Project Name: async_reset
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module async_reset(
        input   wire clk      ,
        input   wire rst_n    ,
        input   wire data_in  ,
        output  reg  data_out

    );
        always @ (posedge clk or negedge rst_n)
            if(!rst_n)
                data_out <= 1'b0        ;
            else
                data_out <= data_in     ;
endmodule

异步复位是指只要复位信号有效就执行复位操作。即使是在时钟有效边沿未到来的时候,寄存器也执行复位操作。

2.编写tb并仿真

下面展示一些 内联代码片

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2021/04/20 14:08:41
// Design Name:
// Module Name: async_reset_sim
// Project Name: wty
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module async_reset_sim();
        reg  clk         ;
        reg  rst_n       ;
        reg  data_in     ;
        wire data_out    ;


        initial

        begin

        clk     =   1   ;
        rst_n   =   0   ;
        data_in =   1   ;

        #100;

        clk     =   0   ;
        rst_n   =   1   ;
        data_in =   0   ;
        #100;

        end

        always #100     data_in =  ~data_in  ;
        always #100      clk     =  ~clk      ;
        always #200     rst_n   =  ~rst_n    ;

        async_reset async_reset(

         .clk(clk)       ,
         .rst_n(rst_n)     ,
         .data_in(data_in)   ,
         .data_out(data_out)



        );

endmodule

在这里插入图片描述
可以看到复位信号或者时钟上升沿来临时,如果此时有复位信号则data_out为data_in。如果不是复位信号out信号为0。

3.RTL综合

在这里插入图片描述
