ROS2进阶 -- 硬件篇第二章 -- 使用 ESP32 DEVKIT_V1 开发板基于 Arduino IDE 的环境搭建教程 windows / ubuntu 双系统安装

已于 2024-06-02 13:47:26 修改
阅读量1.6k 收藏 23
点赞数 36
分类专栏： ros2 机器人组装 系统环境安装 文章标签： ide windows ubuntu
于 2024-05-23 14:12:18 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_45897172/article/details/139143140
版权

目前我在windows上安装了Arduino IDE 2.3.2，在ubuntu上安装了Arduino IDE 1.8.19，windows上的Arduino IDE 2.3.2相对容易装一点，而且最新版本的更好用，就在windows来做代码的测试，而后续与ros2通信的话在ubuntu系统里更方便，因此装了两个版本。

注：后续进行测试的结果： 在windows上的Arduino IDE 2.3.2中测试小车的线路连接，Arduino的作用到此结束
ubuntu中我们将使用vscode+PlatformIO来完成代码的编写，因为vscode编码更方便，后续会讲解怎么安装PlatformIO

ESP32 DEVKIT_V1 开发板等硬件资料请查看
上一篇： ROS2进阶 – 硬件篇第一章 – 使用ESP32，树莓派5，ROS2 从零组装一台差速控制的机器人
下一篇：ROS2进阶 – 硬件篇第三章第一节 – ESP32 DEVKIT_V1捕获MG310霍尔编码电机的脉冲

问题描述：

问题1：
乐鑫科技在GitHub上提供的esp32 for arduino地址：
https://github.com/espressif/arduino-esp32

在Arduino IDE中的开发板管理器添加开发板esp32：
https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
但是，使用这个地址是没办法正常下载的。
而且无论什么网，windows还是ubuntu正常情况下都无法安装

1. Windows安装Arduino IDE 2.3.2

（1）Arduino IDE的安装

首先，去官网下载最新的版本
在这里插入图片描述
下载后安装即可

（2）在Arduino IDE上添加外包链接

外包链接有两个版本：

稳定版：https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
开发版：https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_dev_index.json
建议使用稳定的版本

第一次打开时可以调整为中文，在首选项中设置即可
在这里插入图片描述
将上述链接复制到开发板管理器地址中
在这里插入图片描述

（3）添加好外包链接后就可以下载对应的板子库文件

点击左侧第二个按钮，搜索esp32，下载这两个板子库文件，但因为网络问题，总是会下载失败
在这里插入图片描述
首先，从百度网盘下载esp32.zip并解压缩。

链接：https://pan.baidu.com/s/1XwVTiK6yvYD98D1voghUsA?pwd=init
提取码：init
–来自百度网盘超级会员V6的分享

然后，关闭正在运行的Arduino IDE。

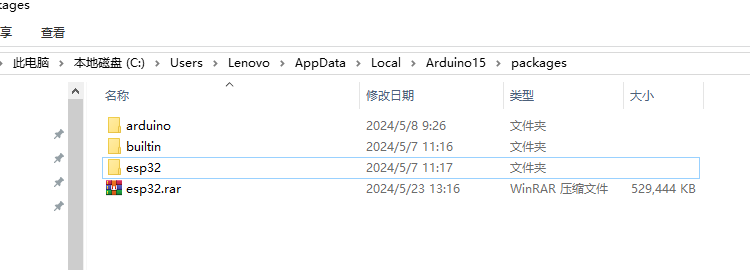

其次，将文件放在以下路径，注意不同电脑的安装位置可能不同，esp32文件夹中包含hardware和tools两个子文件夹。

C:\Users***\AppData\Local\Arduino15\packages\esp32

***是管理员或用户名

在这里插入图片描述
在这里插入图片描述
最后，重新启动Arduino IDE，点击左侧的“开发板管理器”，如果“安装”可以点击就点击，如果显示“移除”说明已经安装好了并正确加载了。开始享用arduino-esp32吧！

2. 测试

（1）先把开发板接到电脑，并在Arduino IDE上选择对应的开发板和COM接口

ESP32 DEVKIT_V1的开发板如下：
在这里插入图片描述
在这里插入图片描述

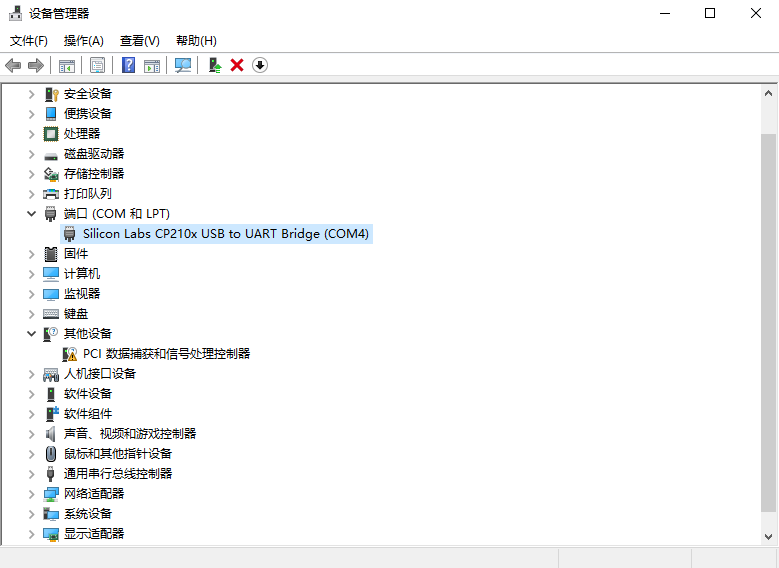

详细如下：COM口号按照自己的电脑识别的号，如果没有识别到，请确认是否正确安装驱动，此板子使用的串口驱动芯片是CP210X
在这里插入图片描述

（2）选择一个官方例程

由于官方例程比较多，先选择一个比较简单的例程进行简单测试，例程可以直接通过Arduino IDE直接打开，也可以直接在开源网站上复制或下载。
开源GITHUB链接

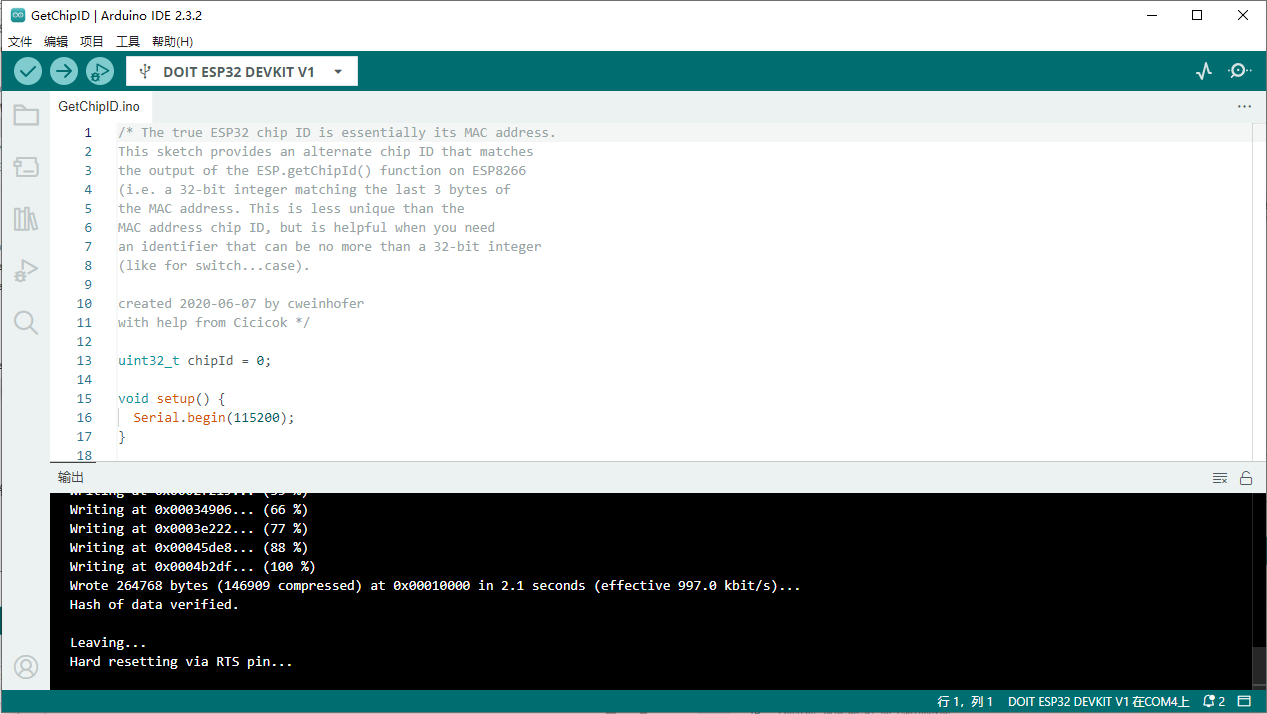

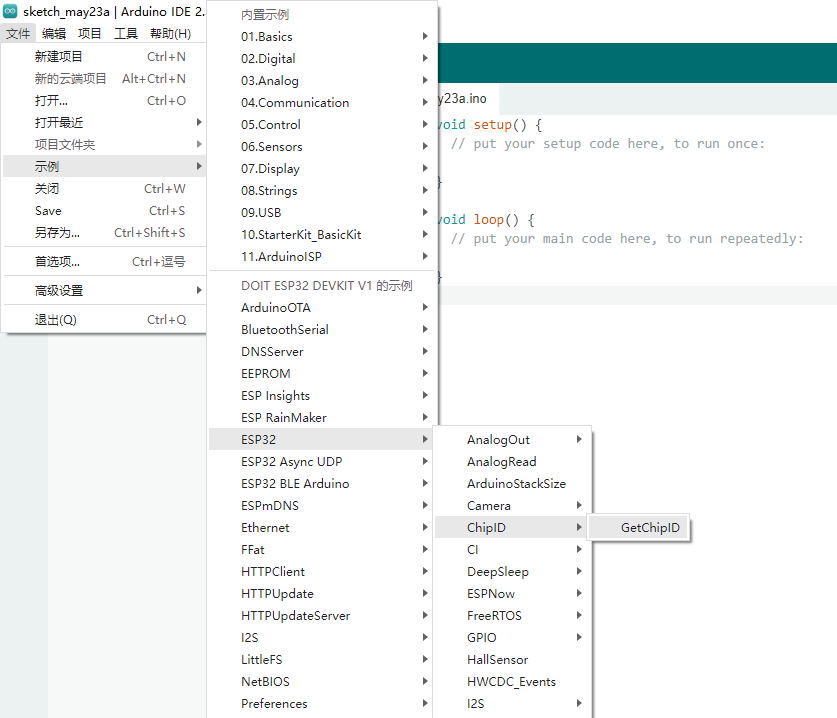

选择了读取芯片ID的例程：
在这里插入图片描述

（3）编译并下载

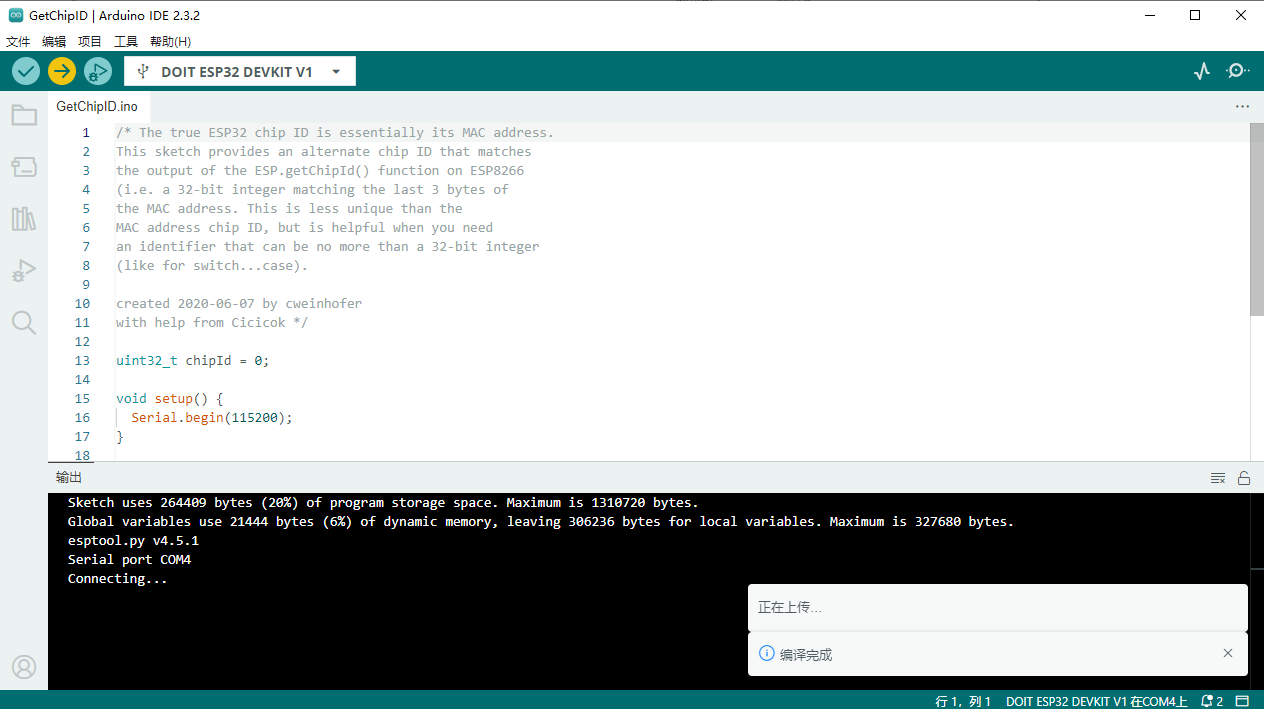

注：ESP32 DEVKIT_V1开发板共有两个按键，在烧录的时候，先按住BOOT按键，然后点击编译下载，等到出现Connecting……后可以放开并开始烧录，直到显示烧录成功。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

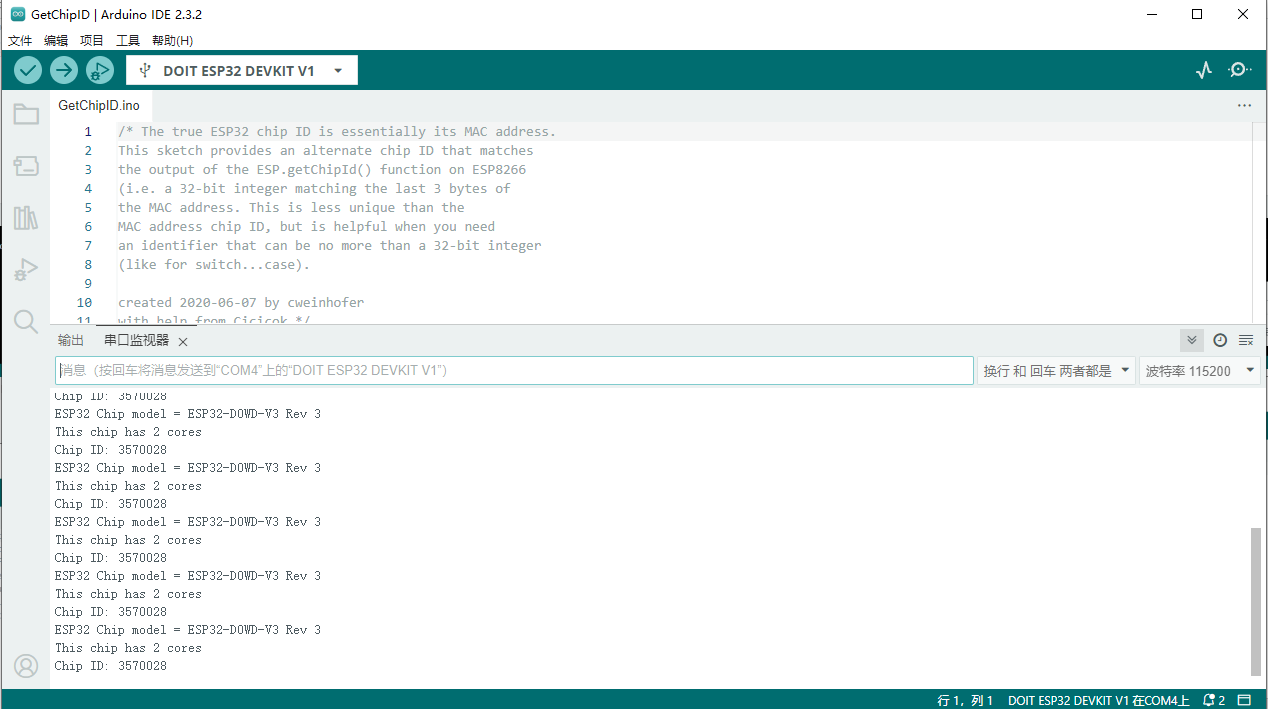

此处需要注意的是：代码例程里面使用的波特率是115200，所以在串口监视器上要使用对应的波特率，这样数据出来的才不会是乱码

3. Ubuntu安装Arduino IDE 1.8.19

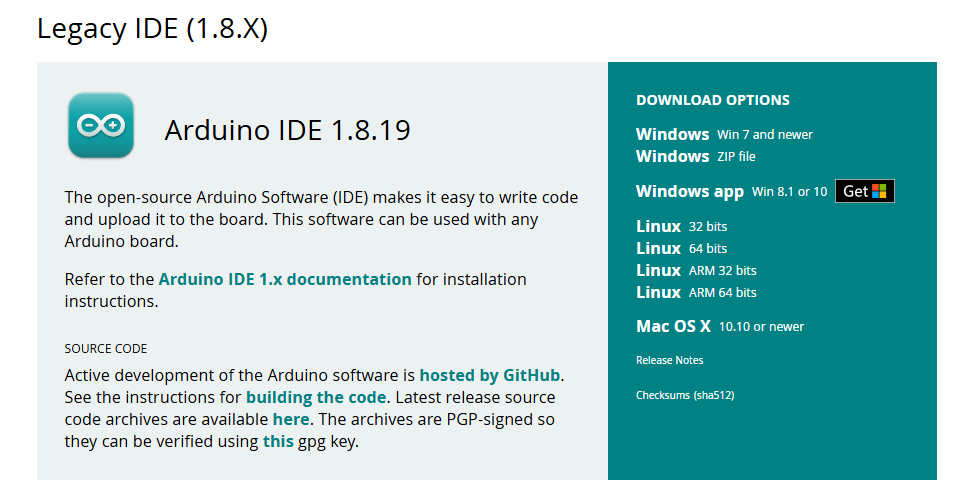

Arduino IDE 1.8.19 下载地址：https://www.arduino.cc/en/software
注：目前Arduino IDE最新版本是2.3.2，好像还不支持arm系统，所以只能安装1.8.19版本。

（1）安装Arduino IDE

Arduino IDE安装大概有三种方式（我通过第三章方法下载的）

sudo sh install.sh

  • 方法二：
    Ubuntu software安装，搜索“Arduino”
    在Softwre应用中，输入arduino关键词，搜索到Arduino IDE，点击进入详情，然后在详情页面点击Install按钮，等待安装完毕。

  • 方法三：
    命令行安装，这种最简单，执行命令：

 sudo apt install arduino

安装完后，可以看到Arduino IDE图标：
在这里插入图片描述

（2）启动Arduino IDE

启动IDE有两种方式，第一种是在安装的程序中找到Arduino IDE图标，点击打开（参看上面的图）；第二种是直接在terminal中输入命令：

arduino

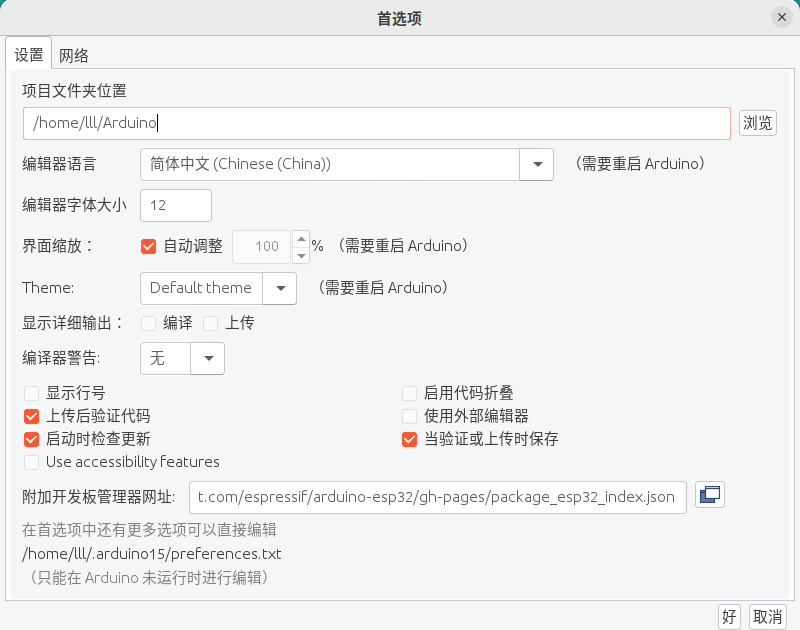

打开后在首选项中修改中文并添加ESP32开发板支持

稳定版（就用这个）： https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
开发版本：https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_dev_index.json

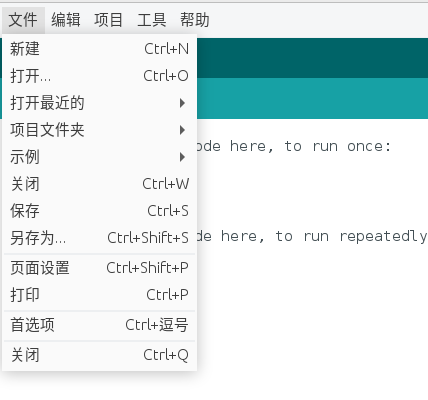

在这里插入图片描述

在这里插入图片描述

（3）添加ESP32开发板

打开：工具→开发板→开发板管理器，输入ESP32搜索，然后点击“安装”按钮，如下图所示：在这里插入图片描述
这里就可以直接下载了，中途可能会因为网络问题而中断，继续点击下载即可，时间会比较久，
在这里插入图片描述

4.测试连接ESP32 Dev开发板

我这里是使用了虚拟机中的22.04版本的ubuntu
首先连接可移动设备
在这里插入图片描述

检查Arduino IDE上是否能识别出ESP32：

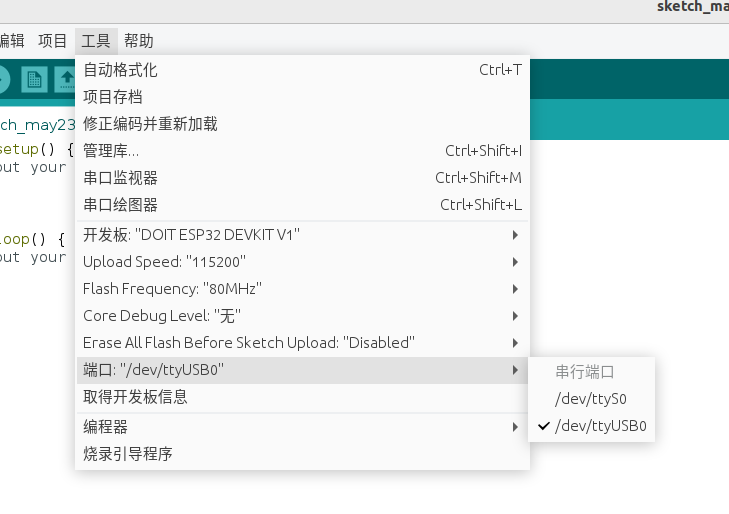

点击菜单 工具→端口，检查端口菜单下是否有“/dev/ttyUSB0”，如果有，说明已经识别出ESP32开发板了，选中它，如下图所示：

这里的端口号为/dev/ttyUSB0，Windows和ubuntu的端口号不同
在这里插入图片描述

示例程序烧录至ESP32开发板
在这里插入图片描述

点击左上角第一个按钮先验证下程序是否正常，如果验证通过，会显示出下面的内容（里面的警告可以忽略）：
验证通过后，点击右侧的上传按钮将程序烧录到开发板上，如果烧录成功会显示下面的内容：

Arduino IDE 1.8.19会比Arduino IDE 2.3.2的速度慢一点
在这里插入图片描述
点击右上角的串口监视器即可看到下面的显示
在这里插入图片描述

安装完成！
