V2X调研
- V2X的应用

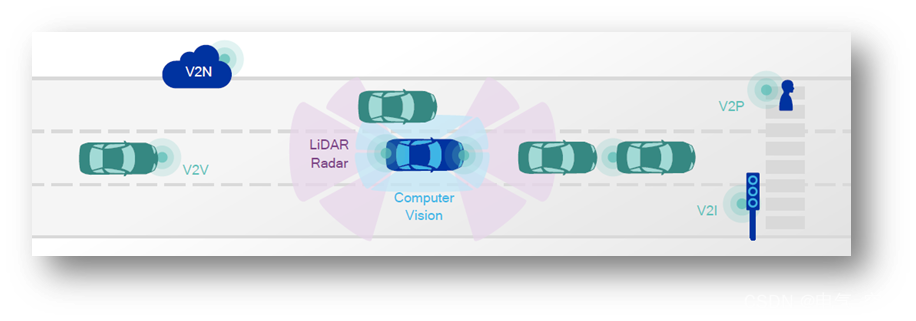

广义的V2X包含四部分,即车与车(V2V,Vehicle to Vehicle)、车与基础设施(V2I,Vehicle to Infrastructure)、车与行人(V2P,Vehicle to Infrastructure)、车与网络(V2N,Vehicle to Network)。

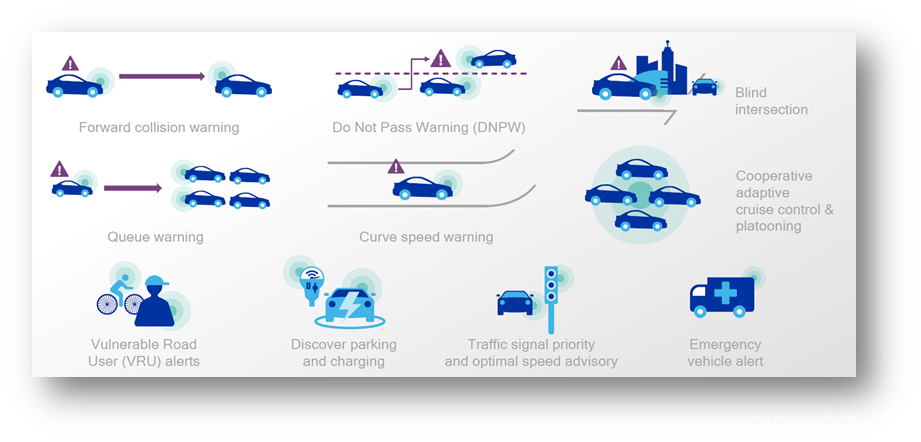

V2X的应用场景如下图:
- V2X的技术路线
V2X通信根据在链路层和物理层的不同分为两种技术路线,DSRC和C-V2X技术。其中,DSRC已经具备基本完整的通信协议(WAVE协议栈),高速收费系统ETC就是基于此技术;C-V2X的C指的是蜂窝网络(Cellular),包括LTE-V2X及5G-V2X,LTE-V2X支持向5G-V2X平滑过渡,目前标准尚未完全确立。
- DSRC技术
DSRC技术是专用短途通信。WAVE协议由IEEE802.11p、IEEE1609协议族、SAE J2735共同组成其基本架构,如下图所示。
IEEE802.11p是其物理层标准,由无线局域网的通用标准--802.11系列协议发展而来,是IEEE专门用于车载电子的无线通信协议。802.11p将5.850~5.925GHz共75MHz的频段专用于车联网系统,是一种类WiFi的技术。
在网络架构上,DSRC技术支持点对点通信,同时也支持RSU作为区域中心节点对该区域的信息进行管理和资源的配置。因此,DSRC主要可以实现车对车(V2V),车对路侧设施(V2I)之间的通信,需要额外建立基础设施。
DSRC目前较为成熟的应用是电子不停车收费(ETC)。作为目前最为成熟的V2X通信技术,国外的公司例如高通、恩智浦,国内的大唐电信,台湾Unex等都已经有比较成熟的DSRC产品出现。
- C-V2X技术
C-V2X 是基于蜂窝网络的V2X技术,分为直通方式及蜂窝方式两种。
直通方式(V2X-Direct)是指,两个终端利用PC5接口,不经过基站(当然也可以利用基站来协助),直接发现并建立连接的行为。满足了车联网场景下,车之间距离近、时延要求高的特征。5G下的PC5接口允许两车相对速度最高可达500km/h、相对距离最高可达450M,在无基站场景下仍然可以正常工作。
蜂窝方式(V2X-Cellular)是指,终端利用Uu接口与基站进行通信。其上行采用单播,下行采用广播方式进行传输,可以直接利用现有LTE基站进行工作。5G下单个基站可覆盖1000m,如果通过核心网的转发,可以覆盖极远的范围。
- DSRC与C-V2X对比
DSRC的优势在于标准早已确立,方案非常成熟,但是需要大规模建造基础设施。主要由传统车企及汽车芯片厂商(如NXP及瑞萨)推进。
C-V2X的优势在于其核心知识产权在我国手中,并可以兼容现有的LTE基站。但5G-V2X的标准尚未完全确定。
下图为DSRC、LTE-V2X及5G-V2X的核心指标对比,需要注意的是,DSRC和C-V2X并不是互斥的关系,部分企业(华为、爱立信、思科等)认为需要支持DSRC及C-V2X的混合网络。
DSRC | LTE-V2X | 5G-V2X | |
技术完整性 | 标准已确立、方案成熟 | 2018年确立,已有模组/芯片发布 | 标准将于2019确立 |
低时延直接通信 | 支持,抖动大 | <4ms | <1ms |
联网能力 | 受限(只能通过AP) | 支持 | 支持 |
无中心节点通信 | 支持 | 支持 | 支持 |
ITS 5.9GHz频谱 | 支持 | 支持 | 支持 |
无SIM卡操作 | 支持 | 支持 | 支持 |
和5.9GHz共存 | 支持 | 支持 | 支持 |
演进方向 | 无 | 可以向5G平滑过渡 | 向下兼容LTE |
高密度节点支持 | 会丢包 | 保证无丢包 | 保证无丢包 |
节点相对速度 | 500km/h的速度下,需要高级接收器 | 500km/h的速度下,可使用普通接收器 | 500km/h的速度下,可使用普通接收器 |
传输距离 | 最高225m | 点对点450m,通过核心网可以超远距离通信 | 点对点450m,通过核心网可以超远距离通信 |
典型传输频率 | 100ms(可低至50ms) | 100ms(可低至20ms) | 几ms |
