基于单片机的智能浇花系统设计与实现

摘要: 设计了一种智能湿度感应浇花系统 。 系统以单片机 AT89S52 为控制芯片，利用 SLHT5-1 土壤湿度传感器来检测土壤的相对湿度，再通过单片机进行信息处理，采用模糊控制方法，输出控制信号，控制继电器的动作，从而控制水泵电源的通断，完成按需按量自动浇花的工作，启动浇花之前先有蜂鸣器报警。

关键词: 智能浇花; 土壤湿度传感器; 单片机; 水泵

0 引 言

随着生活水平的提高，许多城乡居民为了美化环境，净化空气，喜欢在家中阳台上种植一些花草 。 植物是离不开水的，需经常浇灌。 而人们出差或有事不在家时，植物的供水就会中断，植物面临干枯 。 有些植物对湿度的要求很高，人为的过度浇水，植物的根茎容易腐烂，从而影响到植物的正常生长。

国内外均有自动浇花系统的应用，大多数自动浇花系统是利用虹吸原理，即利用渗透的方式浇花，这种方式浇花过程是连续的、 不间断的，采用这种方式只能保证花不会干旱而死，不是花需要浇水时才进行浇灌 。还有一些自动浇水系统，可以设定何时进行浇灌及浇灌时间，与上一种方式相同，也不是花需要浇水时才进行浇灌。 另外还有一些自动浇水系统，是采用单片机控制，利用湿度传感器采集湿度信息，需要浇水时自动浇灌，但是需要用在外部有水龙头的情况下，而家庭花草种植一般都放在阳台上，阳台上一般均没有水龙头，使用起来非常不方便。 基于单片机的智能浇花系统可以在阳台上使用，能够按需自动浇花 。

1 基于单片机的智能浇花系统组成

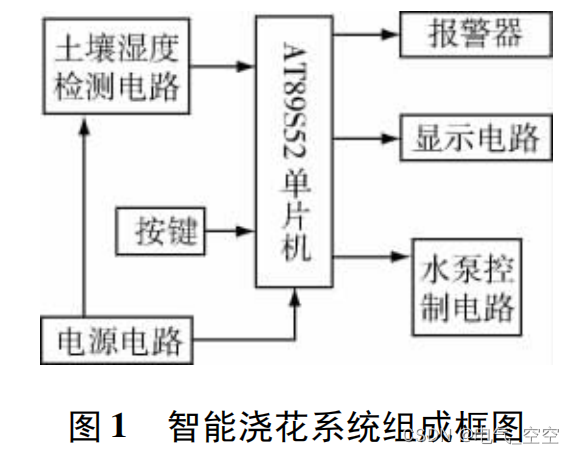

该系统主要由土壤湿度检测电路 、 键盘 、 LCD 液晶显示电路 、 报警电路、 水泵控制电路等组成。 具体结构如图 1 所示 。 通过土壤湿度传感器测量出土壤湿度信号，单片机采集土壤湿度信号并进行分析和处理，输出控制信号，控制水泵工作与否，从而达到按需浇花的目的。

2 系统工作原理

由于不同的花卉有不同的需水特性，浇花时应适时适量，按需浇花 。为此，系统采用模糊控制的方式达到精确浇花的目的。 一方面，单片机采集土壤湿度信号，并通过计算判断是否应该浇花; 另一方面，单片机采用查表的方法来实现浇水量的模糊控制 。 在软件设计时，根据不同花卉的需水量，将其土壤湿度值允许区间存入表格中，即模糊控制响应表，这些数据均是人们长期积累的经验值，并将表格事先置入 ROM 存储区的某一位置中供查表使用 。 例如: 对君子兰进行自动浇水，单片机将采集到的湿度信号与表格中的君子兰最小湿度值进行比较，当采集到的湿度值小于表格中的最小湿度值时，开始浇花; 当采集到的湿度值大于表格中君子兰的最大湿度值时，停止浇花，从而控制浇水的时机及浇水量的多少。

3 系统硬件设计

3． 1 土壤湿度检测电路

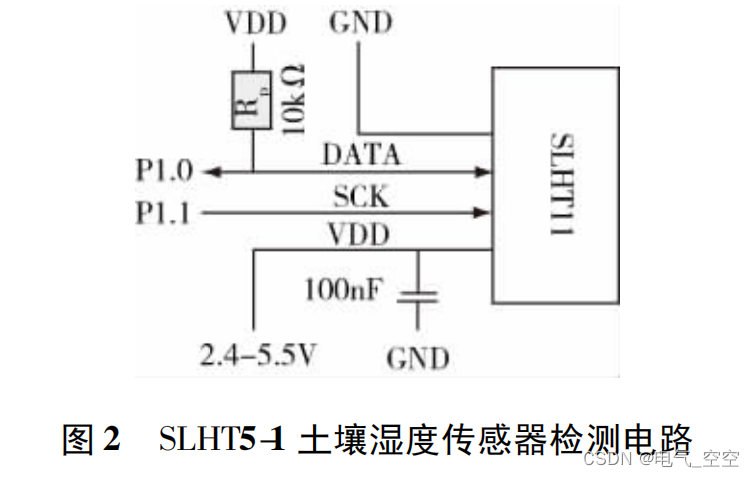

本设计采用土壤温湿度传感器 SLHT5-1 。该传感器采用全量程标定，两线数字输出，可直接与单片机连接使用，具有非常高的一致性，湿度测量范围可达 0 ～ 100% RH。可将探头直接埋入土壤中，适合在工地农业温室大棚、花卉、苗圃、草坪等需要检测土壤温湿度的环境使用。检测电路如图 2 所示。

3． 2 键盘及液晶显示电路

本设计采用 LCD12232F 液晶显示模块 ，它有自己的字节库，不用存储，并行连接方式，使用方便 。用来显示系统的工作状态及浇花的种类。 键盘采用独立式按键，包括复位键 、 选择花卉种类按键 、 启动按键 。开机显示: “ 欢迎使用自动浇花系统 ” ，之后显示 “ 请选择花卉种类 ”。 通过对选择花卉种类按键的设置，结合液晶显示内容，确定花卉种类。 本系统共设计了君子兰 、 银杏 、 芦荟 、 仙人球 、 芍药 、 牡丹 、 香雪兰，共七个种类，对应七个湿度区间。 确定完花卉种类之后，显示花卉的名称 。

3． 3 水泵控制电路

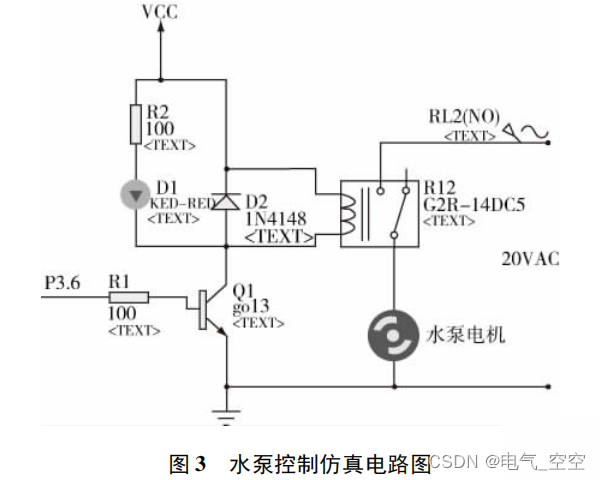

水泵控制电路如图 3 所示，三极管 Q1 的基极 B 接到单片机的 P3． 6 ，三极管的发射极 E 接到继电器线圈的一端，线圈的另一端接到 + 5V 电源 VCC 上; 继电器线圈两端并接一个二极管 IN4148 ，用于吸收释放继电器线圈断电时产生的反向电动势，防止反向电势击穿三极管及干扰其他电路; R2 和红色发光二极管组成一个继电器状态指示电路，当继电器吸合的时候，LED 点亮，这样就可以直观的看到继电器状态 。

当 AT89S52 单片机的 P3． 6 引脚输出高电平时，三极管饱和导通，+ 5V 电源加到继电器线圈两端，继电器吸合，同时状态指示的发光二极管也点亮，继电器的常开触点闭合，相当于水泵开关闭合，水泵开始工作。 反之， P3． 6 引脚输出低电平时，三极管截止，继电器线圈两端没有电位差，继电器衔铁释放，同时状态指示的发光二极管也熄灭，继电器的常开触点释放，相当于水泵开关断开，水泵停止工作。系统水泵采用 220V 供电潜水泵，最大流量 1750L /H ，浇花喷头采用花洒喷头，实现均匀喷水，防止局部土壤湿度过高，测量不准确。

3． 4 报警电路

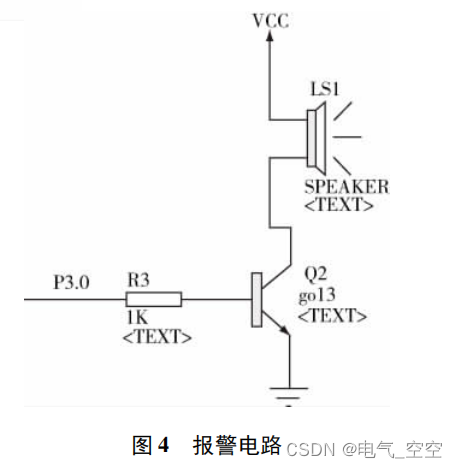

由于本系统通常应用在客厅中，为避免水泵突然启动惊扰主人，在系统中设置了报警电路。在水泵启动之前先有几次“嘀嘀嘀”的 报警声，之后才开始浇花。 报警电路如图 4 所示 。 由单片机的 P3． 0 引脚控制三极管的通断，从而控制蜂鸣器的通断。

4 系统软件设计

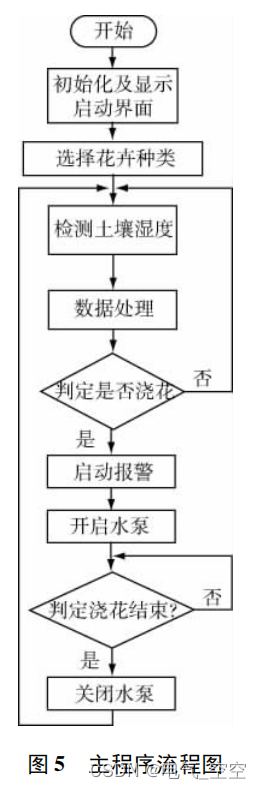

系统软件设计包括初始化 、 显示子程序 、 选择花卉种类子程序 、 土壤湿度检测子程序、 数据处理子程序 、 报警子程序等，主程序流程图如图 5 所示 。

5 结语

本设计采用 AT89S52 单片机作为控制芯片，设计了一款智能浇花系统 。 该系统根据花盆中土壤湿度来控制水泵的开启与停止。 采用模糊控制方式，控制浇水量的多少，即对土壤湿度进行实时监测，与设定好模糊控制响应表的湿度值进行比较，判断浇水量是否符合标准，完全实现按需按量自动浇花。 系统根据不同花卉的需水情况设置了不同的浇水量，开机后只需设置好花卉的种类，便能够自动找到应控制的湿度范围。

系统放在家中阳台上使用，经实验证明效果良好 。 另外，系统也适合在温室大棚、 花卉 、 苗圃 、 草坪等场合使用，即方便又节约水源 。
