ICMP协议

一、ICMP协议

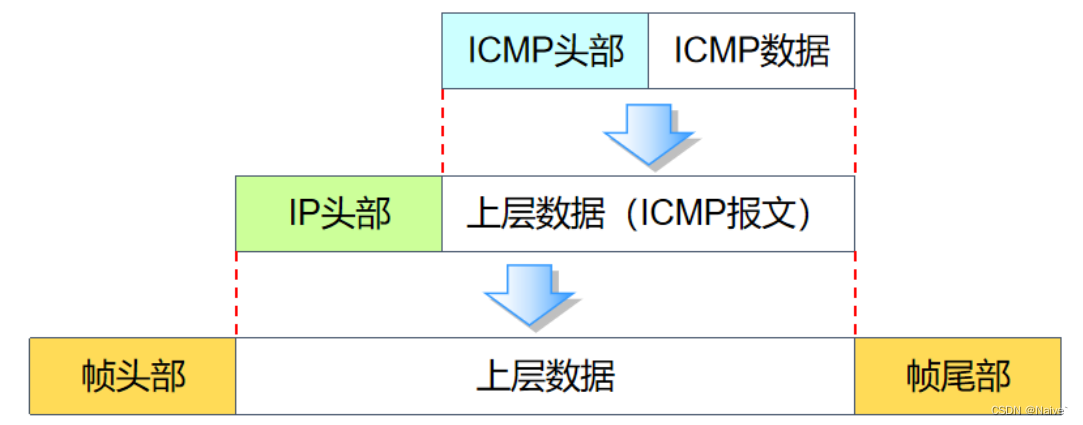

ICMP（Internet Control Message Protocol）网际控制报文协议。它是TCP/IP协议簇的一个子协议，ICMP允许主机或路由器报告差错情况和提供有关异常情况的报告，用于在IP主机、路由器之间传递控制消息。控制消息是指网络通不通、主机是否可达、路由是否可用等网络本身的消息。这些控制消息虽然并不传输用户数据，但是对于用户数据的传递起着重要的作用，ICMP属于网络层协议。ICMP 报文作为 IP 层数据报的数据，加上数据报的首部，组成 IP 数据报发送出去。

 二、ICMP报文格式

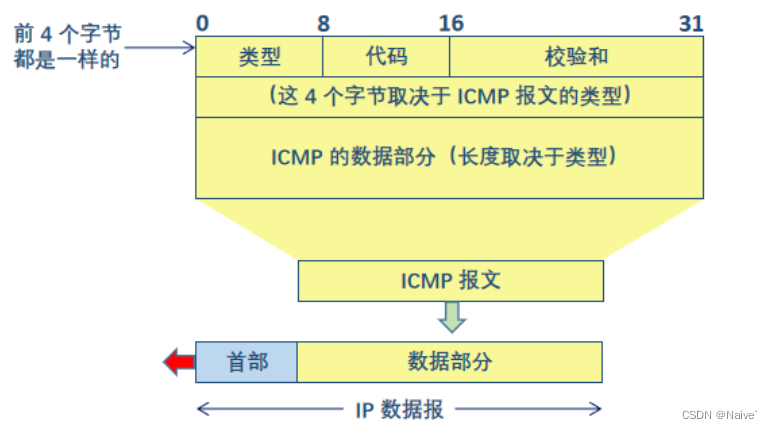

ICMP报文的前4个字节是统一的格式，共有三个字段：类型、代码和检验和。接着的4个字节的内容与ICMP的类型有关。最后面是数据字段，其长度取决于ICMP的类型。

ICMP报文的种类有两种，即ICMP差错报告报文和ICMP询问报文

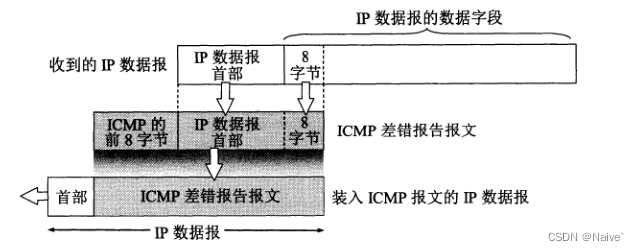

所有的 ICMP 差错报告报文中的数据字段都具有同样的格式。把收到的需要进行差错报告的 IP 数据报的首部和数据字段的前 8 个字节提取出来，作为 ICMP 报文的数据字段。再加上相应的ICMP差错报告报文的前8个字节，就构成了ICMP差错报告报文。提取收到的数据报的数据字段前8个字节是为了得到运输层的端口号（对于TCP和UDP）以及运输层报文的发送序号（对于TCP），整个ICMP报文作为IP数据报的数据字段发送给源点。

三、ICMP报文类型

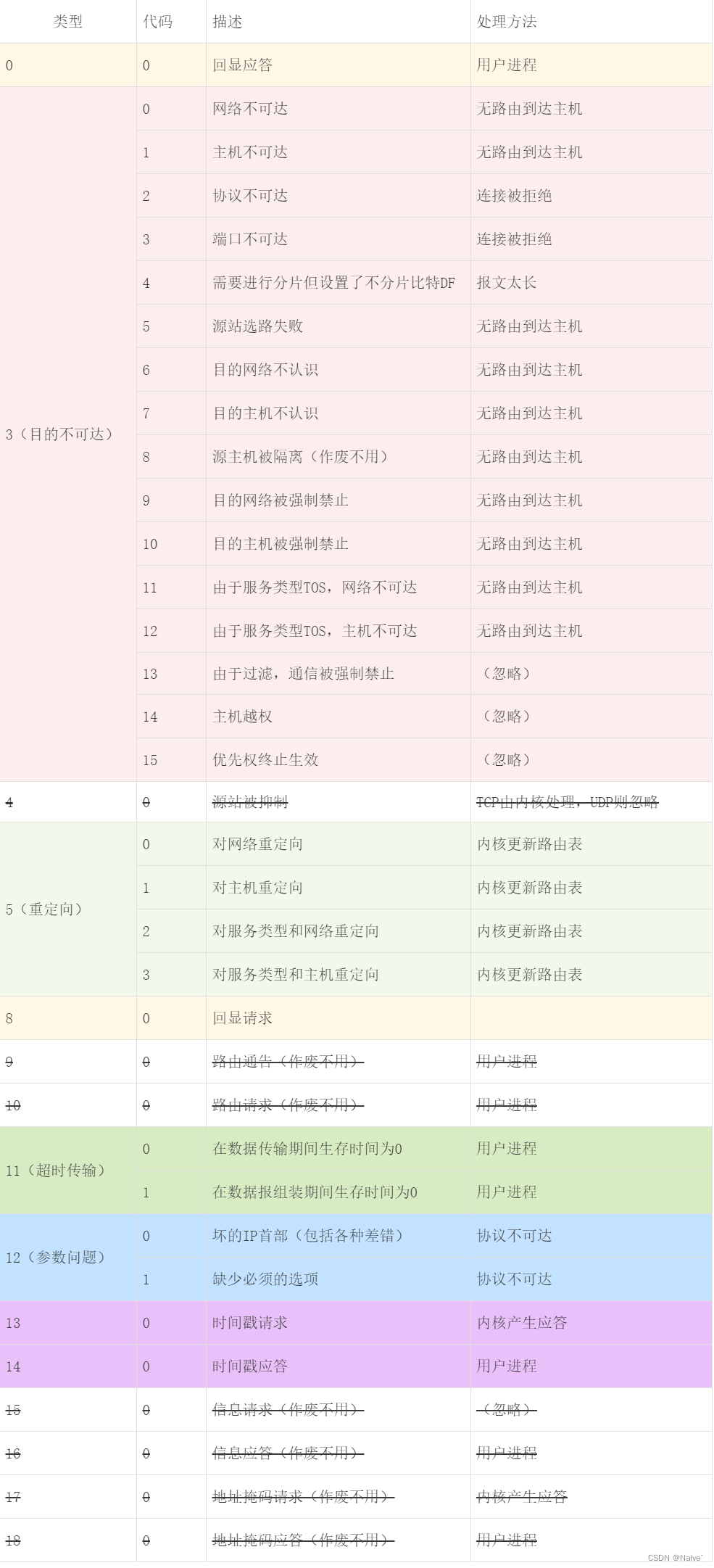

1、ICMP报文类型

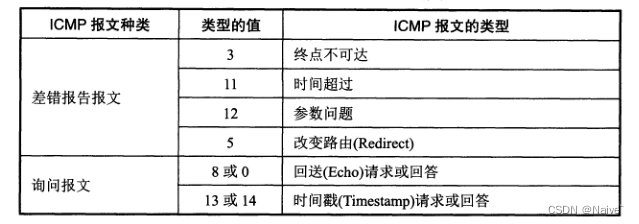

2、几种常见的ICMP报文类型

ICMP标准在不断更新。已不再使用的ICMP报文有：“信息请求与回答报文”、“地址掩码请求与回答报文”、“路由器请求与通告报文”以及“源点抑制报文”[RFC 6633]。现在不再把这几种报文列入。

ICMP报文的代码字段是为了进一步区分某种类型中的几种不同情况。检验和字段用来检验整个ICMP报文。由于IP数据报首部的检验和并不检验IP数据报的内容，因此不能保证经过传输的ICMP报文不产生差错。

1）、回显应答和请求

ICMP 回送请求报文是由主机或路由器向一个特定的目的主机发出的询问。收到此报文的主机必须给源主机或路由器发送ICMP回送回答报文。这种询问报文用来测试目的站是否可达以及了解其有关状态。

Ping命令，使用的就是响应请求（Type=8）和应答（Type=0），一台主机向一个节点发送一个 Type=8 的 ICMP 报文，如果途中没有异常，则目标返回 Type=0 的 ICMP 报文，说明这台主机存在

2）、目标不可达

当路由器或主机不能交付数据报时就向源点发送目标不可达报文。例如我们要连接对方一个不存在的系统端口时，将返回 Type=3，Code=3 的 ICMP 端口不可达报文。常见的不可到达类型还有网络不可到达（Code=0）、主机不可到达（Code=1）、协议不可到达（Code=2）等

3）、时间超过

无连接方式网络的问题就是数据报会丢失，或者长时间在网络游荡而找不到目标，或者拥塞导致主机在规定时间内无法重组数据报分段，这时就要触发 ICMP 超时报文的产生。超时报文（Type=11）的代码域有两种取值：传输超时（Code=0），表示重组分段超时（Code=1）

4）、时间戳

时间戳请求与回答可用于时钟同步和时间测量。时间戳请求报文（Type=13）和时间戳应答报文（Type=14）可以用于测试两台主机之间数据报来回一次的传输时间。传输时，主机填充原始时间戳，接收方收到请求后填充接收时间戳后以Type=14的报文格式返回，发送方计算这个时间差

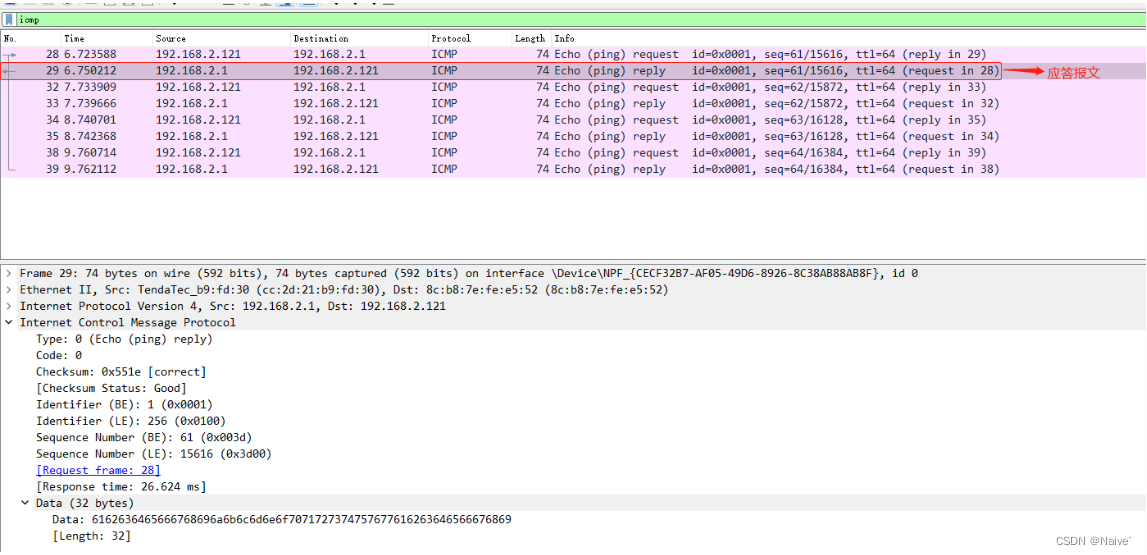

四、Wireshark抓取ICMP数据包

1）、ICMP请求报文

报文字段说明：

• Type：报文类型
• Code：类型代码
• Checksum：检验和
• [Checksum Status]：校验和状态
• Identifier（BE）：标识符大端
• Identifier（LE）：标识符小端
• Sequence Number（BE）：序列号大端
• Sequence Number（LE）：序列号小端
• Data：数据字段

 2）、ICMP响应报文
