网络构建评分标准（600）

要求：使用下面指令查看其运行状态，并使用FSCapture截图软件进行截图，将输入结果的截图插入到文档中。
获取更多比赛信息，可以关注小白奋斗ing交流群(网络系统管理)：

该内容Word文档也放到群文件里了

职业素养（25）

截图文档整洁规范，根据题目要求进行截图。10
文档简洁，截图清晰有序即可得满分。
整理赛位，工具、设备归位，保持赛后整洁有序。10
赛后保持工位整洁有序。
遵守赛项记录，听从裁判安排。5
遵守记录，未有异常事宜。

基础配置（25）

S4设备查看snmp配置状态信息
锐捷：S4#show snmp host
华三：[S4]display current-configuration | include snmp		5
S4#show snmp host Notification host(domain): Notification host: 192.1.100.100udp-port: 162type: trapuser: Test@123security model: v2 [S4]display current-configuration | include snmp undo resource-monitor output syslog snmp-notification netconf-event snmp-agent snmp-agent community read Test@123 snmp-agent community write Test@123 snmp-agent sys-info version v2c snmp-agent target-host trap address udp-domain 192.1.100.100 params securityname Test@123 v2c snmp-agent trap enable状态信息中包含：Trap主机IP地址为192.1.100.100读写的Community为：Test@123（显示为加密字符串也是正确的）Snmp版本为v2
R1设备查看路由表条目
锐捷：R1#show ip route | exclude local host
华三：[R1]display ip routing-table | include GE		15
R1#show ip route | exclude local hostGateway of last resort is no setC 12.1.1.0/29 is directly connected, GigabitEthernet 0/1C 13.1.1.0/29 is directly connected, GigabitEthernet 0/2C 17.1.1.0/29 is directly connected, GigabitEthernet 0/3C 21.1.1.0/29 is directly connected, GigabitEthernet 0/1.21 [R1]display ip routing-table | include GE 12.1.1.0/29 Direct 0 0 12.1.1.1 GE0/112.1.1.7/32 Direct 0 0 12.1.1.1 GE0/113.1.1.0/29 Direct 0 0 13.1.1.1 GE0/213.1.1.7/32 Direct 0 0 13.1.1.1 GE0/217.1.1.0/29 Direct 0 0 17.1.1.1 GE0/017.1.1.7/32 Direct 0 0 17.1.1.1 GE0/021.1.1.0/29 Direct 0 0 21.1.1.1 GE0/1.2121.1.1.7/32 Direct 0 0 21.1.1.1 GE0/1.21只有4条直连路由，分别为：12.1.1.0/2913.1.1.0/2917.1.1.0/2921.1.1.0/294条路由全正确情况，若出现静态路由或OSPF路由减10分。
S4设备查看远程SSH登录信息
锐捷：S4#show ssh
华三：dis ssh server session		5
S1#show sshConnection Version Encryption Hmac Conmpress State Username 0 2.0 aes128-ctr hmac-sha2-256 none Session started admin dis ssh server session UserPid SessID Ver Encrypt State Retries Serv Username 2329 0 2.0 aes128-ctr Established 1 Stelnet admin有表项：登陆用户为admin

有线网络配置（250）

S3设备查看21口接口Trunk修剪信息
锐捷：S3#show interfaces switchport | include 30
华三：[S3]display port trunk		5
S3#show interfaces switchport | include 30GigabitEthernet 0/21 enabled TRUNK 1 30 Disabled 10,20,30 [S3]display port trunk Interface PVID VLAN PassingGE1/0/21 1 10, 20, 30Trunk接口允许通过的VLAN包含：10 20 30
S4设备查看生成树环路自动恢复时间配置信息
锐捷：S4#show run interface gigabitEthernet 0/1 | include errdisable
华三：display current-configuration | include shutdown-interval		5
S4#show run interface gigabitEthernet 0/1 | include errdisable errdisable recovery interval 200 dis current-configuration | include shutdown-interval shutdown-interval 200阻断恢复时间200s
S5设备查看聚合接口状态信息
锐捷：S5#show interfaces aggregatePort 1 | include Lacp Status
华三：[S5]display link-aggregation verbose		5
S5#show interfaces aggregatePort 1 | include Lacp Status GigabitEthernet 0/1 Link Status: Up Lacp Status: bndl GigabitEthernet 0/2 Link Status: Up Lacp Status: bndl [S5]display link-aggregation verbose Local: Port Status Priority Index Oper-Key Flag GE1/0/1® S 32768 1 1 {ACDEF} GE1/0/2 S 32768 2 1 {ACDEF}Remote: Actor Priority Index Oper-Key SystemID Flag GE1/0/1 32768 1 2 0x8000, 4873-9739-f220 {ACDEF} GE1/0/2 32768 2 2 0x8000, 4873-9739-f220 {ACDEF}聚合口的成员端口信息包含：GigabitEthernet 0/1 GigabitEthernet 0/2
R2设备查看mpls ldp邻居建立信息
锐捷：R2#show mpls ldp neighbor | include TCP connection
华三：dis mpls ldp peer		10
R2#show mpls ldp neighbor | include TCP connection TCP connection: 10.0.0.2.646 - 10.0.0.22.1031 TCP connection: 10.0.0.1.646 - 10.0.0.22.1032 dis mpls ldp peerTotal number of peers: 1Peer LDP ID State Role GR MD5 KA Sent/Rcvd10.0.0.1:0 Operational Active Off Off 1103/110310.0.0.2:0 Operational Active Off Off 1103/1103有两个邻居信息，分别为：10.0.0.110.0.0.2
R2设备查看bgp vpnv4邻居建立状态信息
锐捷：R2#show bgp vpnv4 unicast all summary | begin Neighbor
华三：dis bgp peer vpnv4		10
R2#show bgp vpnv4 unicast all summary | begin NeighborNeighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd10.0.0.1 4 100 108 134 2 0 0 01:37:52 1210.0.0.2 4 100 108 135 2 0 0 01:37:52 12Total number of neighbors 2 dis bgp peer vpnv4 BGP local router ID: 10.0.0.22 Local AS number: 100 Total number of peers: 2 Peers in established state: 2 * - Dynamically created peer ^ - Peer created through link-local address Peer AS MsgRcvd MsgSent OutQ PrefRcv Up/Down State 10.0.0.1 100 315 343 0 11 04:37:32 Established 10.0.0.2 100 299 351 0 6 04:37:31 Established有两个邻居信息，分别为：10.0.0.110.0.0.2
R2设备查看L2TP隧道建立状态信息
锐捷：R2#show vpdn tunnel
华三：[R2]display l2tp tunnel		20
R2#show vpdn tunnel L2TP Tunnel Information Total tunnels 2LocID RemID Remote Name State Remote Address Port Sessions L2TP Class/VPDN Group1 1 GW2 est 17.1.1.3 1701 1 12 1 GW1 est 17.1.1.2 1701 1 1 [R2]display l2tp tunnel LocalTID RemoteTID State Sessions RemoteAddress RemotePort RemoteName57689 19569 Established 1 17.1.1.2 1701 GW1 57690 19570 Established 1 17.1.1.3 1701 GW2有两个隧道，隧道远端地址分别为：17.1.1.217.1.1.3
R2设备查看ipsec感兴趣流协商创建信息
锐捷：R2#show crypto ipsec sa | include remote
华三：[R2]display ipsec sa brief		15
R2#show crypto ipsec sa | include remote remote ident (addr/mask/prot/port): (17.1.1.3/0.0.0.0/0/0)) remote ident (addr/mask/prot/port): (13.1.1.2/0.0.0.0/0/0)) remote ident (addr/mask/prot/port): (17.1.1.2/0.0.0.0/0/0)) [R2]display ipsec sa brief-----------------------------------------------------------------------------Interface/Global Dst Address SPI Protocol Status-----------------------------------------------------------------------------GE0/0 13.1.1.2 2635765533 ESP ActiveGE0/0 17.1.1.3 3121768960 ESP ActiveGE0/0 17.1.1.2 3121768968 ESP Active3个ipsec的感兴趣流中的远端地址分别为：17.1.1.217.1.1.313.1.1.2
R2设备查看vrf BG路由表中10.1.20.0/24的路由状态信息
锐捷：R2#show ip route vrf BG | include 10.1.20.0
华三：[R2]display ip routing-table vpn-instance BG | include 10.1.20.0		5
R2#show ip route vrf BG | include 10.1.20.0B 10.1.20.0/24 [200/2] via 10.0.0.1, 01:05:51 [R2]display ip routing-table vpn-instance BG | include 10.1.20.010.1.20.0/24 BGP 255 3 10.0.0.1 GE0/1存在10.1.20.0/24的路由条目，下一跳为10.0.0.1，路由类型为BGP路由
R2设备查看vrf BG路由表中10.2.20.0/24的路由状态信息
锐捷：R2#show ip route vrf BG | include 10.2.20.0
华三：[R2]display ip routing-table vpn-instance BG | include 10.2.20.0		5
R2#show ip route vrf BG | include 10.2.20.0B 10.2.20.0/24 [200/2] via 10.0.0.2, 01:06:02 [R2]display ip routing-table vpn-instance BG | include 10.2.20.010.2.20.0/24 BGP 255 3 10.0.0.2 GE0/2存在10.2.20.0/24的路由条目，下一跳为10.0.0.2，路由类型为BGP路由
R2设备查看vrf BG路由表中10.3.1.12/32的路由状态信息
锐捷：R2#show ip route vrf BG | include 10.3.1.12
华三：[R2]display ip routing-table vpn-instance BG | include 10.3.1.12		10
R2#show ip route vrf BG | include 10.3.1.12B 10.3.1.12/32 [20/23] via 172.17.0.3, 01:05:44 [R2]display ip routing-table vpn-instance BG | include 10.3.1.1210.3.1.12/32 BGP 130 1566 172.17.0.3 Tun0存在10.3.1.12/32的路由条目,下一跳为172.17.0.3，路由类型为BGP路由
R2设备查看vrf GL路由表中10.4.10.0/24的路由状态信息
锐捷：R2#show ip route vrf GL | include 10.4.10.0
华三：display ip routing-table vpn-instance GL | include 10.4.10.0		10
R2#show ip route vrf GL | include 10.4.10.0B 10.4.10.0/24 [20/2] via 172.16.0.3, 01:22:03 [R2]display ip routing-table vpn-instance GL | include 10.4.10.010.4.10.0/24 BGP 130 1566 172.16.0.3存在10.4.10.0/24的路由条目，下一跳为172.16.0.3，路由类型为BGP路由
R2设备查看vrf GL路由表中10.4.11.0的路由状态信息
锐捷：R2#show ip route vrf GL | include 10.4.11.0
华三：display ip routing-table vpn-instance GL | include 10.4.11.0		10
R2#show ip route vrf GL | include 10.4.11.0B 10.4.11.0/24 [20/2] via 172.16.0.4, 01:23:02 display ip routing-table vpn-instance GL | include 10.4.11.010.4.11.0/24 BGP 130 1566 172.16.0.4存在10.4.11.0/24的路由条目，下一跳为172.16.0.4，路由类型为BGP路由
R2设备查看ipv6路由表中ospf路由条目信息
锐捷：R2#show ipv6 route | include OI
华三：[R2]display ipv6 routing-table | include O_INTER		10
R2#show ipv6 route | include OI O - OSPF intra area, OI - OSPF inter area, OE1 - OSPF external type 1, OE2 - OSPF external type 2OI 2001:10:1:4::/64 [110/2] via FE80::EEB9:70FF:FEB4:4DB, GigabitEthernet 0/1OI 2001:10:1:40::/64 [110/3] via FE80::EEB9:70FF:FEB4:4DB, GigabitEthernet 0/1OI 2001:10:2:4::/64 [110/2] via FE80::EEB9:70FF:FEB4:4DE, GigabitEthernet 0/2OI 2001:10:2:40::/64 [110/3] via FE80::EEB9:70FF:FEB4:4DE, GigabitEthernet 0/2 [R2]display ipv6 routing-table | include O_INTERDestination: 2001:10:1:4::/64 Protocol : O_INTERDestination: 2001:10:1:40::/64 Protocol : O_INTERDestination: 2001:10:2:4::/64 Protocol : O_INTERDestination: 2001:10:2:40::/64 Protocol : O_INTER包含以下4条OSPF路由，分别为：2001:10:1:4::/642001:10:1:40::/642001:10:2:4::/642001:10:2:40::/64
S3设备查看vrf BG下源地址10.1.20.254到目的地址20.0.0.1的沿途路径及跳数。10
1 10.1.2.1 6 msec 8 msec 8 msec 2 21.1.1.2 1 msec 1 msec 2 msec 3 20.0.0.1 1 msec <1 msec可到达目的端-关键路径中有10.1.2.1
S3设备查看vrf GL下源地址10.1.30.254到目的地址10.3.1.12的沿途路径及跳数。10
1 10.1.3.1 12 msec 10 msec 9 msec 2 172.17.0.2 1 msec 1 msec 1 msec 3 172.17.0.3 2 msec 2 msec 4 10.3.0.2 7 msec 8 msec 6 msec 5 10.3.1.12 2 msec 1 msec 1 msec沿途跳数顺序一致，分别为：10.1.3.1172.17.0.2172.17.0.310.3.0.210.3.1.12或10.3.0.9
S3设备查看vrf SC下源地址10.1.10.254到目的地址10.4.30.1的沿途路径及跳数。5
1 10.1.1.1 4 msec 9 msec 8 msec 2 172.16.0.2 1 msec 1 msec 4 msec 3 172.16.0.3 1 msec 1 msec 2 msec 4 10.4.30.1 3 msec 2 msec 3 msec沿途跳数顺序一致，分别为：10.1.1.1172.16.0.2172.16.0.310.4.30.1
S3设备查看vrf SC下源地址10.1.10.254到目的地址10.4.11.254的沿途路径及跳数。10
1 10.1.1.1 11 msec 9 msec 10 msec 2 172.16.0.2 1 msec 1 msec 1 msec 3 172.16.0.4 5 msec 3 msec 2 msec 4 10.4.11.254 22 msec 1 msec 1 msec沿途跳数顺序一致，分别为：10.1.1.1172.16.0.2172.16.0.410.4.11.254-此跳可省略
S4设备查看源地址2001:10:2:40::254到目的地址2001:21:1::2的沿途路径及跳数20
1 2001:10:2:4::1 12 msec 10 msec 9 msec 2 * * * 3 2001:21:1::2 3 msec 5 msec 3 msec沿途跳数顺序一致，分别为：2001:10:2:4::12001:21:1::2
S6设备查看到目的地址10.3.1.12的沿途路径及跳数10
1 10.4.30.254 1 msec 3 msec 1 msec 2 172.16.0.2 <1 msec 1 msec 2 msec 3 172.17.0.3 6 msec 2 msec 1 msec 4 10.3.0.2 13 msec 3 msec 9 msec 5 10.3.1.12 2 msec 1 msec 1 msec沿途跳数顺序一致，分别为：10.4.30.254172.16.0.2172.17.0.310.3.0.210.3.1.12或10.3.0.9
S6设备查看到目的地址10.1.10.254的沿途路径及跳数5
1 10.4.30.254 1 msec 3 msec 2 msec 2 * * * 3 10.1.4.1 10 msec 9 msec 14 msec 4 10.1.10.254 5 msec 5 msec 2 msec可到达目的端关键路径中有10.4.30.254 第二跳经过隧道接口，可以为*。
S6设备查看到目的地址10.1.30.254的沿途路径及跳数5
1 10.4.30.254 1 msec 1 msec 2 msec 2 * * * 3 10.1.4.3 7 msec 9 msec 10 msec 4 10.1.30.254 2 msec 3 msec 2 msec可到达目的端关键路径中有10.4.30.254 第二跳经过隧道接口，可以为*。
S6设备查看到目的地址10.2.10.254的沿途路径及跳数5
1 10.4.30.254 1 msec 1 msec 1 msec 2 * * * 3 10.2.4.1 7 msec 9 msec 9 msec 4 10.2.10.254 4 msec 4 msec 3 msec可到达目的端关键路径中有10.4.30.254 第二跳经过隧道接口，可以为*。
S6设备查看到目的地址10.2.30.254的沿途路径及跳数5
1 10.4.30.254 1 msec 1 msec 1 msec 2 * * * 3 10.2.4.3 6 msec 9 msec 9 msec 4 10.2.30.254 2 msec 3 msec 3 msec可到达目的端关键路径中有10.4.30.254 第二跳经过隧道接口，可以为*。
S6设备查看到目的地址20.0.0.1的沿途路径及跳数5
1 10.4.30.254 1 msec <1 msec <1 msec 2 20.0.0.1 <1 msec <1 msec <1 msec沿途跳数顺序一致，分别为：10.4.30.25420.0.0.1或17.1.1.1 每跳地址完全相同
R2设备查看ipv6 nat转换表项信息（在S4设备上使用源地址2001:10:2:40::254 ping目标地址2001:21:1::2后截图）40
有ipv6地址转换表项且转换表项中包含IPv4源地址、IPv4目标地址、IPv6源地址、IPv6目的地址。IPv6 NAT转换表项中包含：IPv4源地址：12.1.1.x（10分）IPv4目标地址：30.0.0.1（10分）IPv6源地址：2001:10:1:40::254（10分）IPv6目的地址：2001:21:1::2（10分）

无线网络配置（100）

AC设备查看无线控制器虚拟化后的状态信息
锐捷：VAC#show virtual-ac
华三： display irf		10
VAC#show virtual-ac Device_id Domain_id Priority Position Status Role Conn_swid Description ------------- ------------- ------------- ------------- ------------- ------------- ------------- ------------------------------------------------------1(1) 1(1) 150(150) LOCAL OK ACTIVE 1(1) AC-1 2(2) 1(1) 120(120) REMOTE OK STANDBY 1(1) AC-2 display irfMember ID Role Priority CPU MAC Description *+1 Master 32 74d6-cb1b-ffb0 AC-1 2 Standby 1 74d6-cb1c-0090 AC-2AC-1为主设备（ACTIVE或Master）AC-2为备设备（STANDBY）
AC设备查看三个AP通过隧道关联到AC后的主机名，IP地址等状态信息
锐捷：VAC#show ap-config summary
华三：display wlan ap all		10
VAC#show ap-config summary Online AP number: 3Offline AP number: 0AP Name IP Address Mac Address Radio Radio Up/Off time State---------------------------------------- --------------- -------------- ------------------- ------------------- ------------- -----AP1 10.1.30.1 300d.9e86.5ca2 1 E 0 1 20 2 E 0 149 100 0:00:03:51 Run AP2 10.2.30.1 300d.9e86.3bca 1 E 0 6 20 2 E 0 153 100 0:04:55:03 Run AP3 10.4.20.1 300d.9e86.37f2 1 E 0 11 20 2 E 0 157 100 0:04:54:54 Run display wlan ap allTotal number of APs: 3Total number of connected APs: 3…AP name APID State Model Serial IDAP1 1 R/M WA6320-SI 219801A2N18234E0044KAP2 2 R/M WA6320-SI 219801A2N18234E004DLAP3 3 R/M WA6320-SI 219801A2N18234E0044G体现AP主机名为AP1、AP2、AP3所有AP关联AC的状态均为Run或R/M。
AC设备查看user1关联BJ_SC_DOT1X_XX认证成功后的状态信息
锐捷：VAC#show dot1x summary
华三：display dot1x connection		10
VAC#show dot1x summary ID Username MAC Interface VLAN Auth-State Backend-state Port-Status User-Type Time --------- ------------------------------ -------------- --------- ---- --------------- ------------- ----------- --------- ----------------- 5 user1 4c1d.9677.83b4 wlan 1 10 Authenticated Idle Authed static 0days 0h 1m30s display dot1x connectionTotal connections: 1User MAC address : 1c1b-b575-6e44AP name : AP1Radio ID : 1SSID : BJ_SC_DOT1X_XXBSSID : 1496-2d0c-4de0Username : 802.1xAnonymous username : N/AAuthentication domain : 802.1xIPv4 address : 10.1.10.1Authentication method : CHAPInitial VLAN : 10Authorization VLAN : 10有认证表项：认证VLAN为10
AC设备查看user2关联BJ_BG_WEB_XX认证成功后的状态信息
锐捷：VAC#show dot1x summary (无线终端连接BJ_BG_WEB_XX,使用user2认证成功后截图)
华三：dis portal user all		10
VAC#show web-auth user all Current user num: 1, Online 1Address Online Time Limit Time used Status Name --------------------------------------- ------- -------------- -------------- --------------- ---------10.1.20.1 On 0d 00:00:00 0d 00:00:24 Active user2 dis portal user allTotal portal users: 1Username: portal AP name: AP1 Radio ID: 2 SSID: BJ_BG_WEB_XX Portal server: portal State: Online VPN instance: N/A MAC IP VLAN Interface f89e-9430-af6b 10.1.20.1 20 WLAN-BSS1/0/4有认证表项：认证地址为10.x.20.x（x不需匹配）认证状态为On或Online
AC设备查看user11关联GZ_SC_DOT1X_XX,认证成功后的状态信息
锐捷：VAC#show dot1x summary (无线终端连接GZ_SC1_DOT1X_XX,使用user11认证成功后截图)
华三：VAC>display dot1x connection		10
VAC#show dot1x summaryID Username MAC Interface VLAN Auth-State Backend-state Port-Status User-Type Time --------- ------------------------------ -------------- --------- ---- --------------- ------------- ----------- --------- ----------------- 6 user11 4c1d.9677.83b4 wlan 3 10 Authenticated Idle Authed static 0days 0h 4m 4s display dot1x connectionTotal connections: 1User MAC address : 1c1b-b575-6e44AP name : AP3Radio ID : 1SSID : GZ_SC_DOT1X_XXBSSID : 1496-2d0c-4de2Username : 802.1xAnonymous username : N/AAuthentication domain : 802.1xIPv4 address : 10.4.10.1Authentication method : CHAPInitial VLAN : 10Authorization VLAN : 10有认证表项：认证VLAN为10
AC设备查看user12关联GZ_SC_WEB_XX,认证成功后的状态信息
锐捷：VAC#show web-auth user all
华三：dis portal user all		10
VAC#show web-auth user all Current user num: 1, Online 1Address Online Time Limit Time used Status Name --------------------------------------- ------- -------------- -------------- --------------- ---------10.4.11.1 On 0d 00:00:00 0d 00:00:13 Active user12 dis portal user allTotal portal users: 1Username: portal AP name: AP3 Radio ID: 2 SSID: GZ_SC_WEB_XX Portal server: portal State: Online VPN instance: N/A MAC IP VLAN Interface f89e-9430-af6b 10.4.11.1 11 WLAN-BSS1/0/4有认证表项：认证地址为10.4.11.x（x不需匹配）认证状态为On或Online
AC设备查看无线用户限速的相关配置信息
锐捷：VAC#show run | include per-user-limit
华三：dis current-configuration configuration wlan-st | include outbound		5
VAC#show run | include per-user-limit wlan-based per-user-limit down-streams average-data-rate 800 burst-data-rate 1600 dis current-configuration configuration wlan-st | include outbound client-rate-limit outbound mode static cir 1000 cbs 1600
查看AP限制关联用户数相关配置
锐捷：VAC#show ap-config running AP1 | include sta-limit
华三：display current-configuration configuration wlan-ap | include max-count		5
VAC#show ap-config running AP1 | include sta-limit sta-limit 25…display current-configuration configuration wlan-ap | include max-count client max-count 25…

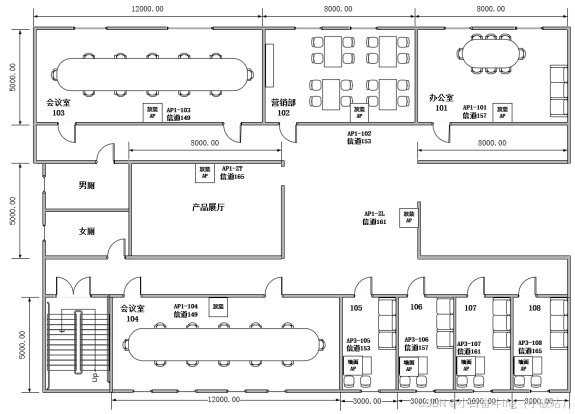

使用viso绘制无线地勘平面图并进行AP点位规划后截图。15
在这里插入图片描述
1.101、102、103、104、产品展厅、大厅规划AP型号为放装AP1。（5分）2.105-108规划AP型号为墙面AP3。（5分）3.AP命名中包含型号与位置。（2分）4.所有AP信道规划为149,153,157,161,165中的一个，且相邻AP间信道不重叠。（3分）

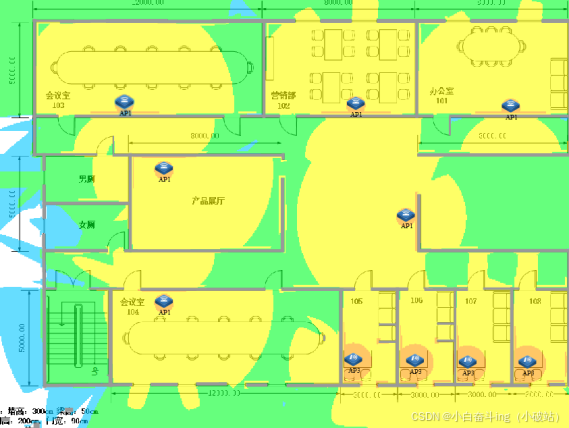

截取无线热图相关信息5
在这里插入图片描述
101-108、产品展厅、大厅、走廊重点区域全覆盖。
输出无线设备清单和价格10
网络设备型号单价数量总价分值Switch150001150001分AC500001500001分AP335004140003分AP160006360003分总价1150002分完全匹配

出口网络配置（80）

GW1设备查看路由表中10.3.1.12的状态信息
锐捷：show ip route ospf | include 10.3.1.12
华三：display ip routing-table protocol ospf | include 10.3.1.12		15
GW1#show ip route ospf | include 10.3.1.12OE 1 10.3.1.12/32 [110/24] via 172.16.0.2, 04:18:22, Virtual-ppp 1 [GW1]display ip routing-table protocol ospf | include 10.3.1.1210.3.1.12/32 O_ASE1 150 1565 172.16.0.2 Virtual-ppp存在10.3.1.12/32的路由条目下一跳为172.16.0.2
GW1设备查看nat转换表项信息（无线终端连接GZ_SC_DOT1X_XX后ping 20.0.0.1连通截图）
锐捷：show ip nat translations | include icmp
华三：dis nat session brief | include ICMP		15
GW1#show ip nat translations | include icmpicmp 17.1.1.2:1 10.4.10.1:1 20.0.0.1 20.0.0.1 [GW1]dis nat session brief | include ICMPICMP 10.4.10.1/1 20.0.0.1/2048 17.1.1.2/0存在10.4.10.x到20.0.0.1 icmp转化表项：10.4.10.x转化为17.1.1.2
GW1设备查看VRRP协议处于备份状态的网关信息10
GW1#show vrrp brief | include BackupRunning this command may take some time, please wait or press “Ctrl+C” to break.Gi0/2.11 11 100 3.60 - P Backup 10.4.11.253 10.4.11.253 [GW1]dis vrrp | include Backup Gi1/0/1.11 11 Backup 100 100 Not supported 10.4.11.253VRRP状态为Backup主网关地址为10.4.11.253。
GW2设备查看路由表10.3.1.12路由状态信息
锐捷：show ip route ospf | include 10.3.1.12
华三：display ip routing-table protocol ospf | include 10.3.1.12		15
GW2#show ip route ospf | include 10.3.1.12OE 1 10.3.1.12/32 [110/24] via 172.16.0.2, 04:06:21, Virtual-ppp 1 [GW2]display ip routing-table protocol ospf | include 10.3.1.1210.3.1.12/32 O_ASE1 150 1565 172.16.0.2 Virtual-ppp存在10.3.1.12/32的路由条目下一跳为172.16.0.2
GW2查看nat转换表项信息（无线终端连接GZ_SC_WEB_XX 后ping 20.0.0.1连通截图）
锐捷：show ip nat translations | include icmp
华三：dis nat session brief | include ICMP		15
GW2#show ip nat translations | include icmpicmp 17.1.1.3:1 10.4.11.1:1 20.0.0.1 20.0.0.1 [GW2]dis nat session brief | include ICMPICMP 10.4.11.1/1 20.0.0.1/2048 17.1.1.3/0存在10.4.11.x到20.0.0.1 icmp转化表项：10.4.11.x转化为17.1.1.3
GW1设备查看黑名单状态信息
锐捷：GW1#show url-class user-cfg | include url
华三：[GW1]display current-configuration configuration url-filter-policy		10
GW1#show url-class user-cfg | include urlurl-class:un_audit_classurl-class:forbidClass url: exam.com[GW1]display current-configuration configuration url-filter-policyurl-filter policy web default-action drop add blacklist 1 host text 40.1.0.9 uri text http://www.exam.com存在exam.com的网址信息

网络运维配置（40）

截取运维平台中网络拓扑图信息20
拓扑查看中可查看全网14台网络设备、设备链路链接及链路流量信息。北京区域共5台设备（5分）上海区域共3台设备（3分）广州区域共4台设备（4分）公网区域共1台设备（1分）拓扑间链路完整（4分）拓扑线路流量信息（3分）
截取三条互联网重点监测链路配置及状态信息，状态指标不少于10项。10
链路状态指标不少于10项。每项指标1分。
截取自定义监控大屏Chinaskills_network信息10
自定义监控大屏中可显示网络拓扑、CPU使用率、内存使用率、链路运行状态、采集器Server状态、最新告警信息、告警级别统计各项指标。拓扑图（1分）CPU使用（2分）内存呈现（2分）链路运行（2分）告警级别（1分）最新告警（1分）采集器（1分）其中CPU、内存、链路运行状态需要有具体数据，为空不得分。

SDN网络配置（80）

S6设备查看默认禁止所有流量通过的流表信息10
存在匹配流量为all或any，匹配行为为[]或Drop的流表；流表不需指定入接口与出接口。S6#show of flowtable | include acts=[]{table=“0”, duration_sec=“8002”, priority=“500”, flags =“0x0”,idle_timeout=“0”, hard_timeout=“0”, cookie=“0x17674549c70000”, packet_count=“86962”, byte_count=“8096034”. match=oxm{all match} instructions=[apply{acts=[]}]} dis openflow instance 1 flow-tableInstance 1 flow table information: Table 0 information: Table type: Extensibility, flow entry count: 8, total flow entry count: 8 MissRule flow entry information: cookie: 0x2b0000000000000b, priority: 0, hard time: 0, idle time: 0, flags: none, byte count: 521123, packet count: 4913 Create time: 00:00:41 01/01/2013, Last modified time: 02:16:55 01/01/2013Match information: anyInstruction information: Write actions: Drop匹配流量为all或any（5分）匹配后行为为[]或Drop（5分）
S6设备查看dhcp报文放通流表信息15
存在以太网类型为0x800，IP协议号为17，UDP目的端口为67的流表；存在以太网类型为0x800，IP协议号为17，UDP目的端口为68的流表；流表不需指定入接口与出接口。以太网类型：0x800（5分）IP协议号：17（5分）UDP目的端口：67或68（5分）
S6设备查看ARP报文放通流表信息10
存在以太网类型为0x806的流表；流表不需指定入接口与出接口。S6#show of flowtable | include 806{table=“0”, duration_sec=“6503”, priority=“600”, flags =“0x0”,idle_timeout=“0”, hard_timeout=“0”, cookie=“0x17674b59684000”, packet_count=“13324”, byte_count=“853032”. match=oxm{eth_type=“0x806”} instructions=[apply{acts=[output{port=“normal”}]}]}以太网类型：0x806
S6设备查看10.0.0.0/8网段的流表信息5
存在以太网类型为0x800，IP源地址为10.0.0.0/8，IP目的地址为10.4.0.0/16的流表；存在以太网类型为0x800，IP源地址为10.4.0.0/16，IP目的地址为10.0.0.0/8的流表；流表不需指定入接口与出接口。流表1（3分）流表2（2分）
S6设备查看192.1.100.0/24的流表信息5
存在以太网类型为0x800，IP源地址为192.1.100.0/24，IP目的地址为10.4.0.0/16的流表；存在以太网类型为0x800，IP源地址为10.4.0.0/16，IP目的地址为192.1.100.0/24的流表；流表不需指定入接口与出接口。流表1（3分）流表2（2分）
S6设备查看194.1.100.0/24的流表信息5
存在以太网类型为0x800，IP源地址为194.1.100.0/24，IP目的地址为10.4.0.0/16的流表；存在以太网类型为0x800，IP源地址为10.4.0.0/16，IP目的地址为194.1.100.0/24的流表；流表不需指定入接口与出接口。流表1（3分）流表2（2分）
S6设备查看20.0.0.1/32的流表信息5
存在以太网类型为0x800，IP源地址为20.0.0.1/32，IP目的地址为10.4.0.0/16的流表；存在以太网类型为0x800，IP源地址为10.4.0.0/16，IP目的地址为20.0.0.1/32的流表；流表不需指定入接口与出接口。流表1（3分）流表2（2分）
S6设备查看VRRP相关流表信息20
存在以太网类型为0x800，IP协议为112的流表；流表不需指定入接口与出接口。以太网类型：0x800（5分）IP协议号：112（15分）
