【进入正题】

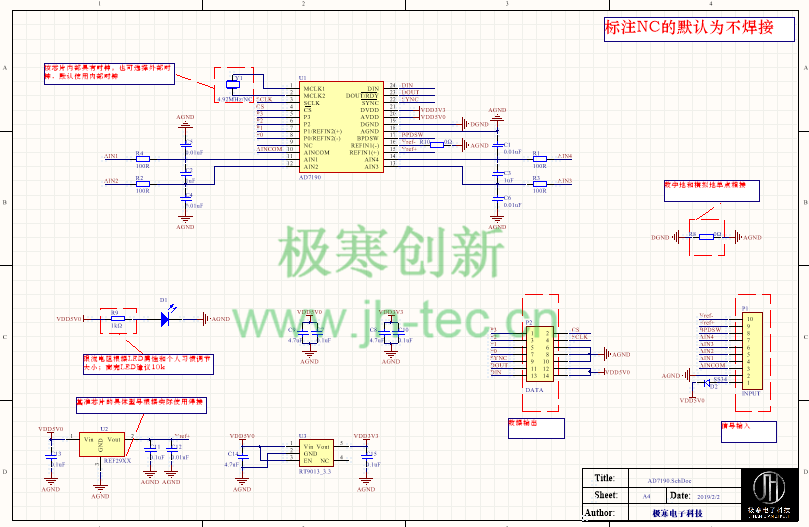

<每天分享模块经验>原理图如下，AD7190鄙人最近调试过的一个模块，这里也给大家分享分享使用的经验，以下是原理图，图上备注了相关说明，每次开篇都不会忘记提醒建议大家养成这个好习惯（手动滑稽脸~），随手记一记，备注备注，方便自己后期查看，也方便后来者读图：

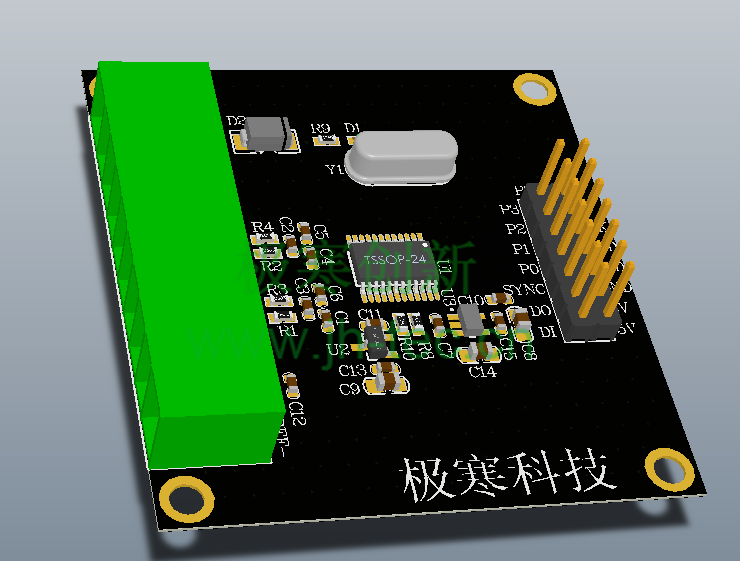

PCB如下 3D封装，合理的布局布线

芯片简介

均方根(RMS)噪声： 8.5 nV（4.7 Hz，G = 128）
16位无噪声分辨率（2.4 kHz，G = 128）
无噪声分辨率高达22.5位(G = 1)
失调漂移： 5 nV/℃
增益漂移： 1 ppm/℃
稳定的时间漂移特性
2个差分/4个伪差分输入通道
通过汽车应用认证
欲了解更多信息，请参考数据手册
设计经验、建议

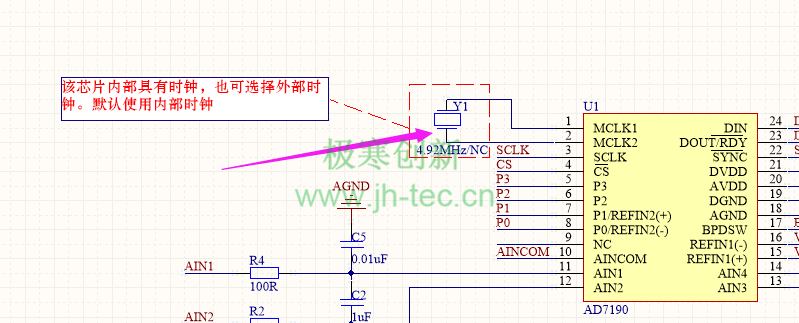

首先是时钟，AD7190内部有时钟源，我们在设计的时候也可以加上一个外部时钟，如下图所示，默认使用内部的时钟：

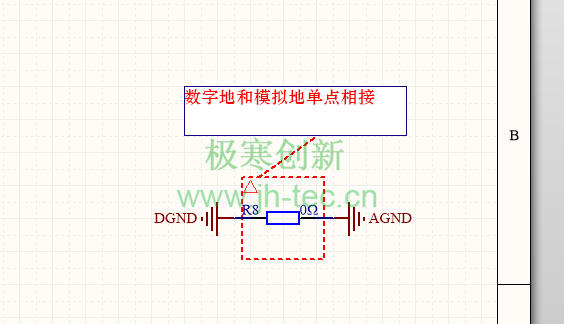

数字地和模拟地用0Ω电阻或者磁珠单点相接，如下图所示

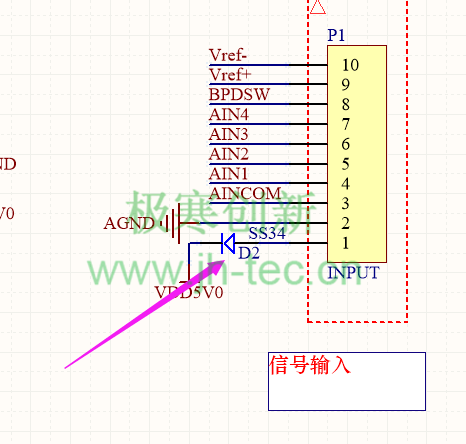

电源输入这里，大家可以用一个二极管实现防反接作用，保护板载器件

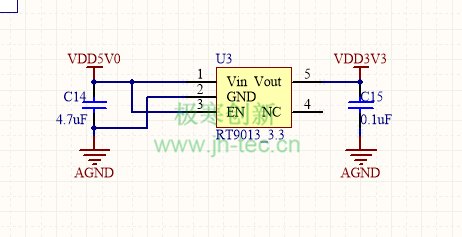

电源仍然推荐大家使用这款LDO，效果比较理想

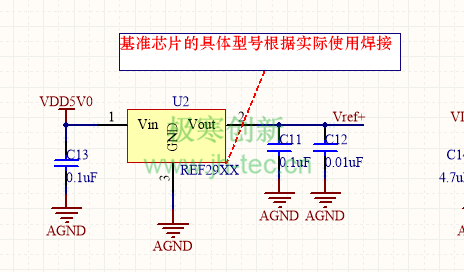

基准源的具体电压大小，可以根据自己的具体使用焊接，这款型号的芯片封装兼容多种电压值

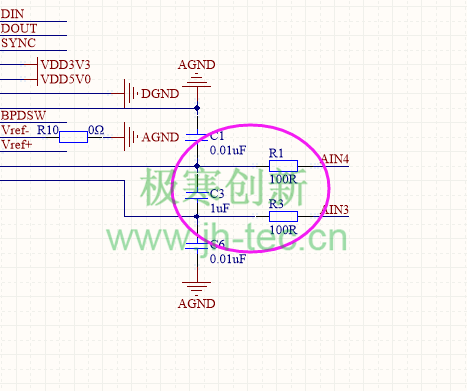

信号输入这里的限流电阻大小不宜取太大，否则会导致驱动能力不足

在设计PCB的时候，注意底层地的完整性，尽量不要去分割。
