AD2020安装之后就是新建工程模板了，接下来我将带领大家一起来创建工程模板。

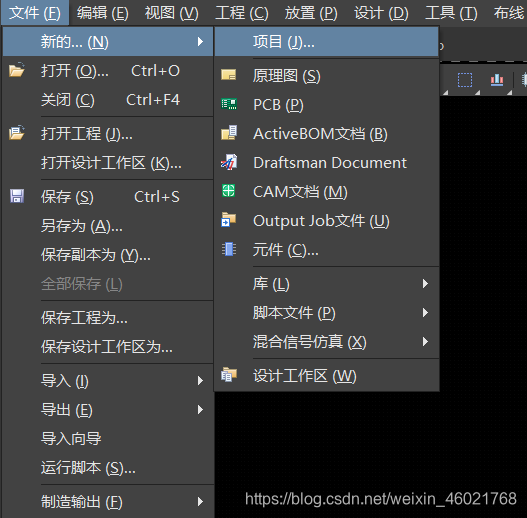

一：打开AD2020,找到左上角的文件选项，点击右键，选择 新的工程，选择项目。在这里插入图片描述

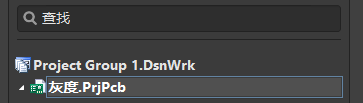

接着会在下方出现一个：

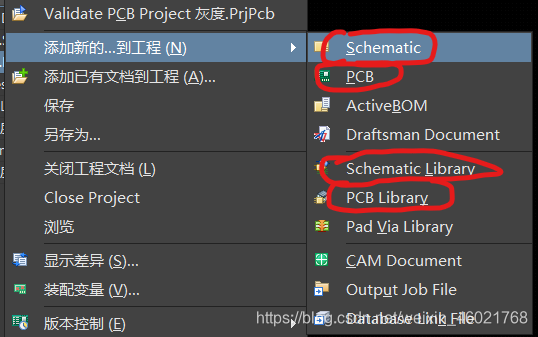

右键点击Project Group 1.在这里插入图片描述选择添加新的…到工程，然后分四次分别点击红色圈中的即可创建成功。
在这里插入图片描述
如上图，当你点击后就会新建成功，记得随时保存啊！

给个赞可好？
