BER 与 NSR 32PSK 和 32QAM 调制器比较（Matlab代码实现）

 👨‍🎓个人主页：研学社的博客

💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

📋📋📋本文目录如下：🎁🎁🎁

目录

💥1 概述

📚2 运行结果

🎉3 参考文献

🌈4 Matlab代码实现

---

💥1 概述

随着人们对通讯需求的日益增强，全球移动通信目前依旧处于快速发展阶段，并且在未来数年内极大可能将持续这种发展趋势。人们对移动通信的需求已经从单纯的语音服务发展到图像、视频等多媒体服务，大容量、高质量、低延时、高速率的通信系统是人们不断追求的目标[1] 。但由于频谱资源有限，无法直接通过提高频道数目来扩大系统容量。在这种情况下，QAM 调制技术表现出了它的优势。 QAM 调制技术具有较高的频谱利用率和较强的抗干扰能力[2] ，可以很好地提高通信系统的传输效率，解决系统容量受限的问题。 本文进行32PSK 和 32QAM 调制器比较。

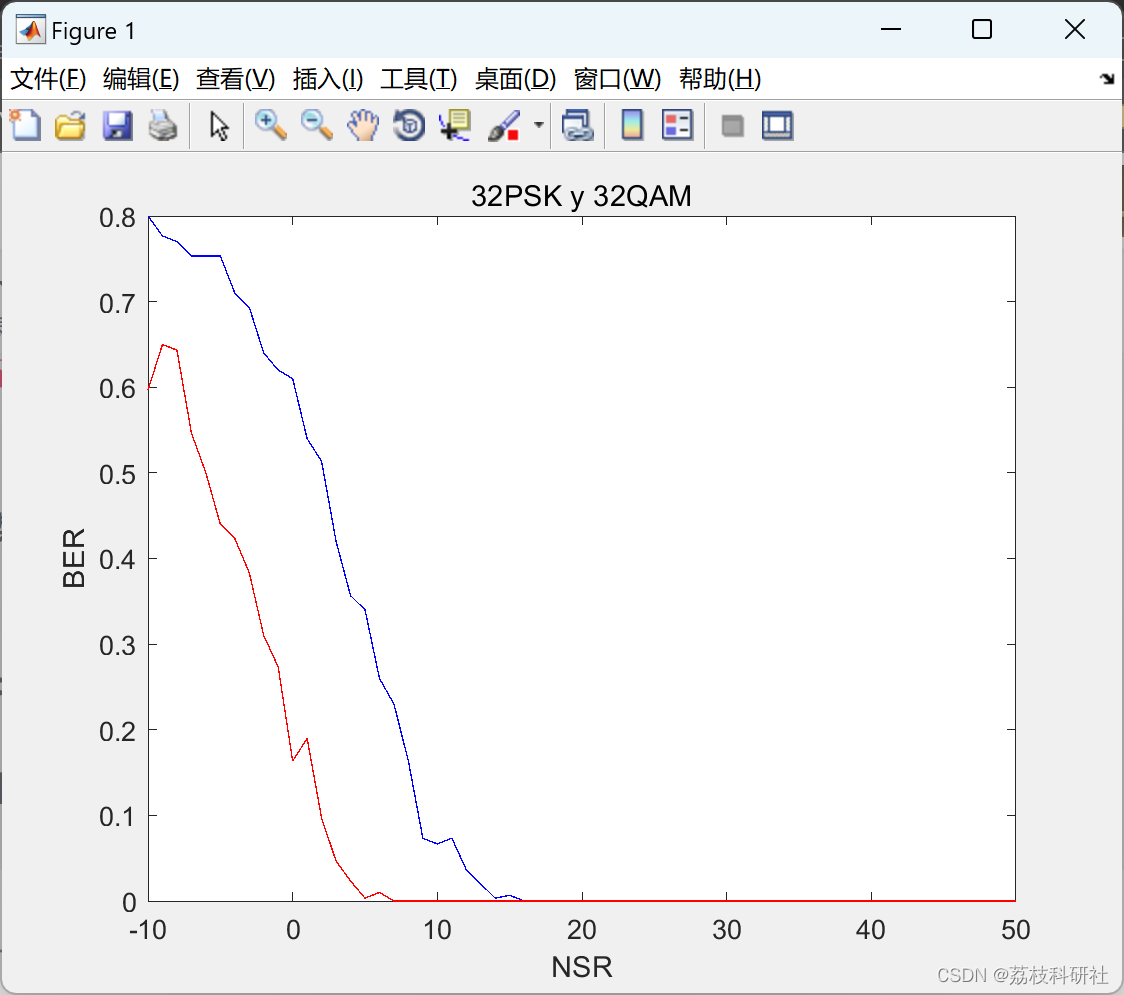

📚2 运行结果

部分代码：

hModQAM = comm.RectangularQAMModulator(numMod,'PhaseOffset',0);%MOdulardor QPSK
    hAWGNQAM = comm.AWGNChannel('NoiseMethod',...
    'Signal to noise ratio (SNR)','SNR',snr);%CANAL CON RUIDO SNR ??
    hDemodQAM = comm.RectangularQAMDemodulator(numMod,'PhaseOffset',0);%dEMOLADOR comm.QPSKDemodulator
    %Create an error rate calculator
    hErrorQAM = comm.ErrorRate; %CALCULO BER

    % Transmit a 50-symbol frame
    dataPSK = randi([0 numPos],300,1); % DATOS ALEATORIOS TOTAL SIMULACION 1000 X500
    modSignalPSK = step(hModPSK, dataPSK);
    noisySignalPSK = step(hAWGNPSK, modSignalPSK);
    receivedDataPSK = step(hDemodPSK, noisySignalPSK);
    errorStatsPSK = step(hErrorPSK, dataPSK, receivedDataPSK);

    dataQAM = randi([0 numPos],300,1); % DATOS ALEATORIOS TOTAL SIMULACION 1000 X500
    modSignalQAM = step(hModQAM, dataQAM);
    noisySignalQAM = step(hAWGNQAM, modSignalQAM);
    receivedDataQAM = step(hDemodQAM, noisySignalQAM);
    errorStatsQAM = step(hErrorQAM, dataQAM, receivedDataQAM);

    errorPSK = [errorPSK errorStatsPSK(1)];
    errorQAM = [errorQAM errorStatsQAM(1)];

    snrPSK = [snrPSK snr];
    snrQAM = [snrQAM snr];
end
%fprintf('Error rate = %f\nNumber of errors = %d\n', ...
%errorStatsPSK(1), errorStatsPSK(2))
%scatterplot(noisySignalPSK)

%fprintf('Error rate = %f\nNumber of errors = %d\n', ...
%errorStatsQAM(1), errorStatsQAM(2))
%scatterplot(noisySignalQAM)

plot(snrPSK, errorPSK, "blue", snrQAM, errorQAM, "red")
title('32PSK y 32QAM')
xlabel('NSR')
ylabel('BER')

🎉3 参考文献

部分理论来源于网络，如有侵权请联系删除。

[1]郭睿. 高阶QAM调制解调系统中关键技术研究[D].西安电子科技大学,2022.DOI:10.27389/d.cnki.gxadu.2022.001029.

[2]金晶. 短波通信系统中8PSK调制方式识别技术的研究[D].西安电子科技大学,2012.

🌈4 Matlab代码实现
