计算机网络 - IP

网络层的主要作用是：实现主机与主机之间的通信，也叫点对点（end to end）通信

网络层与数据链路层有什么关系呢？

MAC 的作用则是实现「直连」的两个设备之间通信，而 IP 则负责在「没有直连」的两个网络之间进行通信传输

源IP地址和目标IP地址在传输过程中是不会变化的，只有源 MAC 地址和目标 MAC 一直在变化

基础知识

IP 地址（IPv4 地址）由 32 位正整数来表示，IP 地址在计算机是以二进制的方式处理的。

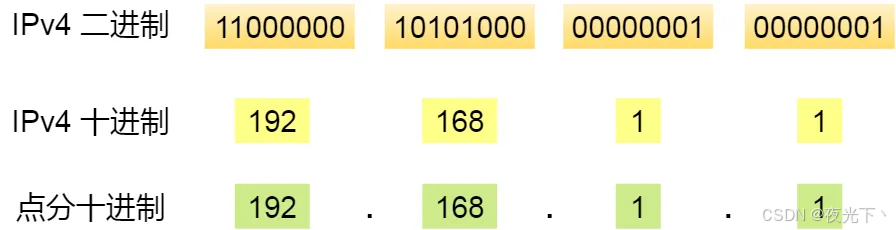

而人类为了方便记忆采用了点分十进制的标记方式，也就是将 32 位 IP 地址以每 8 位为组，共分为 4 组，每组以「.」隔开，再将每组转换成十进制。

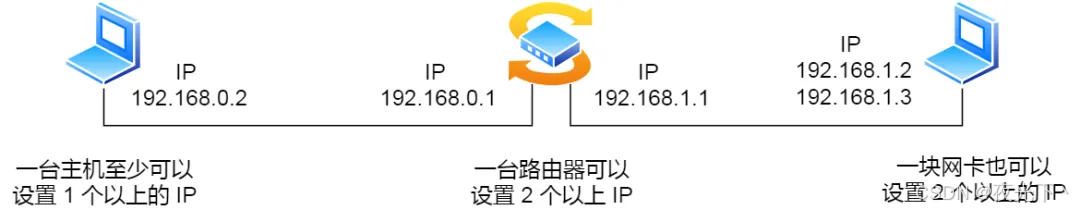

实际上，IP 地址并不是根据主机台数来配置的，而是以网卡。像服务器、路由器等设备都是有 2 个以上的网卡，也就是它们会有 2 个以上的 IP 地址。

IP 地址的分类

互联网诞生之初，IP 地址显得很充裕，于是计算机科学家们设计了分类地址。

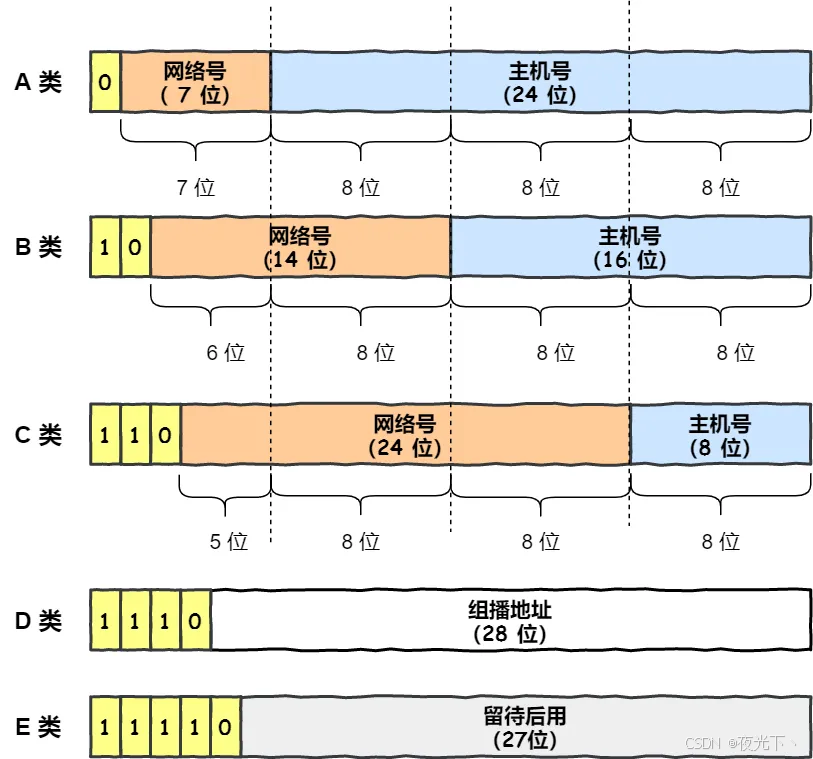

IP 地址分类成了 5 种类型，分别是 A 类、B 类、C 类、D 类、E 类

IP 分类的缺点

• 同一网络下没有地址层次
• 不能很好的与现实网络匹配

无分类地址 CIDR

这种方式不再有分类地址的概念，32 比特的 IP 地址被划分为两部分，前面是网络号，后面是主机号

怎么划分网络号和主机号的呢？

表示形式 a.b.c.d/x，其中 /x 表示前 x 位属于网络号， x 的范围是 0 ~ 32，这就使得 IP 地址更加具有灵活性

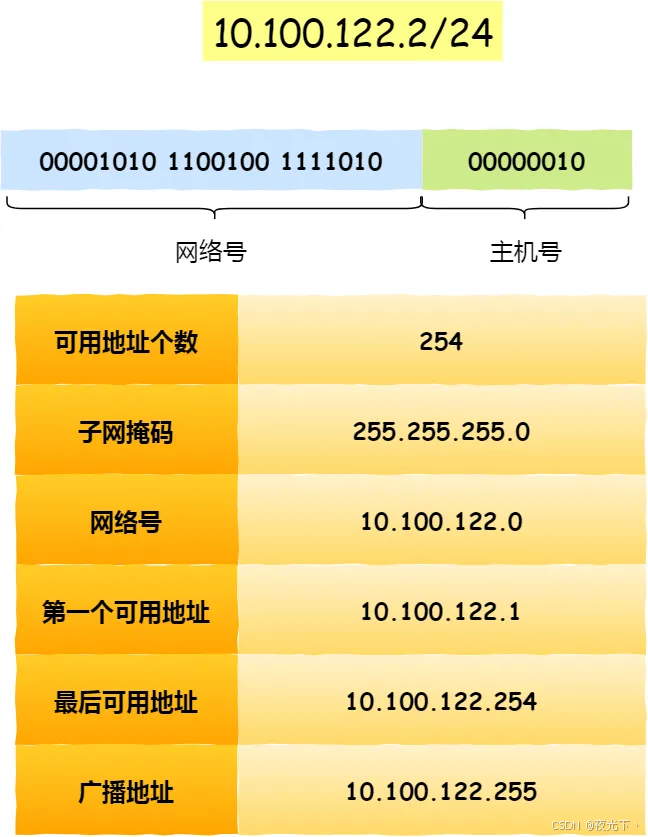

比如 10.100.122.2/24，这种地址表示形式就是 CIDR，/24 表示前 24 位是网络号，剩余的 8 位是主机号。

还有另一种划分网络号与主机号形式，那就是子网掩码，掩码的意思就是掩盖掉主机号，剩余的就是网络号

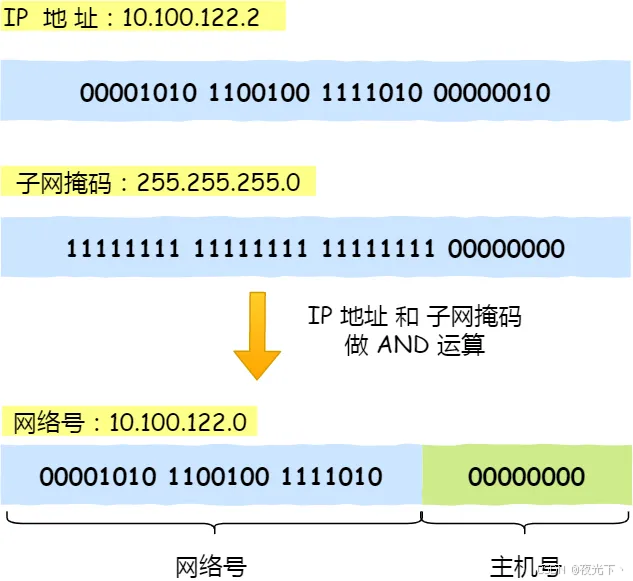

将子网掩码和 IP 地址按位计算 AND，就可得到网络号。

为什么要分离网络号和主机号？

因为两台计算机要通讯，首先要判断是否处于同一个广播域内，即网络地址是否相同。如果网络地址相同，表明接受方在本网络上，那么可以把数据包直接发送到目标主机

路由器寻址工作中，也就是通过这样的方式来找到对应的网络号的，进而把数据包转发给对应的网络内。

子网划分

通过子网掩码划分出网络号和主机号，那实际上子网掩码还有一个作用，那就是划分子网

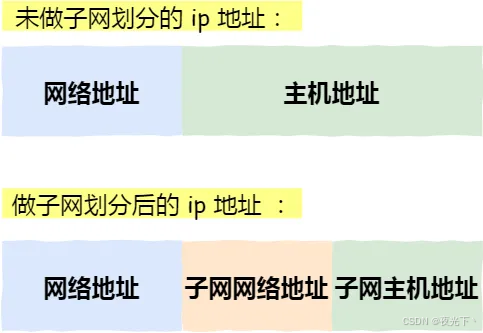

子网划分实际上是将主机地址分为两个部分：子网网络地址和子网主机地址。形式如下：

网络地址 192.168.1.0，使用子网掩码 255.255.255.192 对其进行子网划分。

C 类地址中前 24 位 是网络号，最后 8 位是主机号，根据子网掩码可知从 8 位主机号中借用 2 位作为子网号。

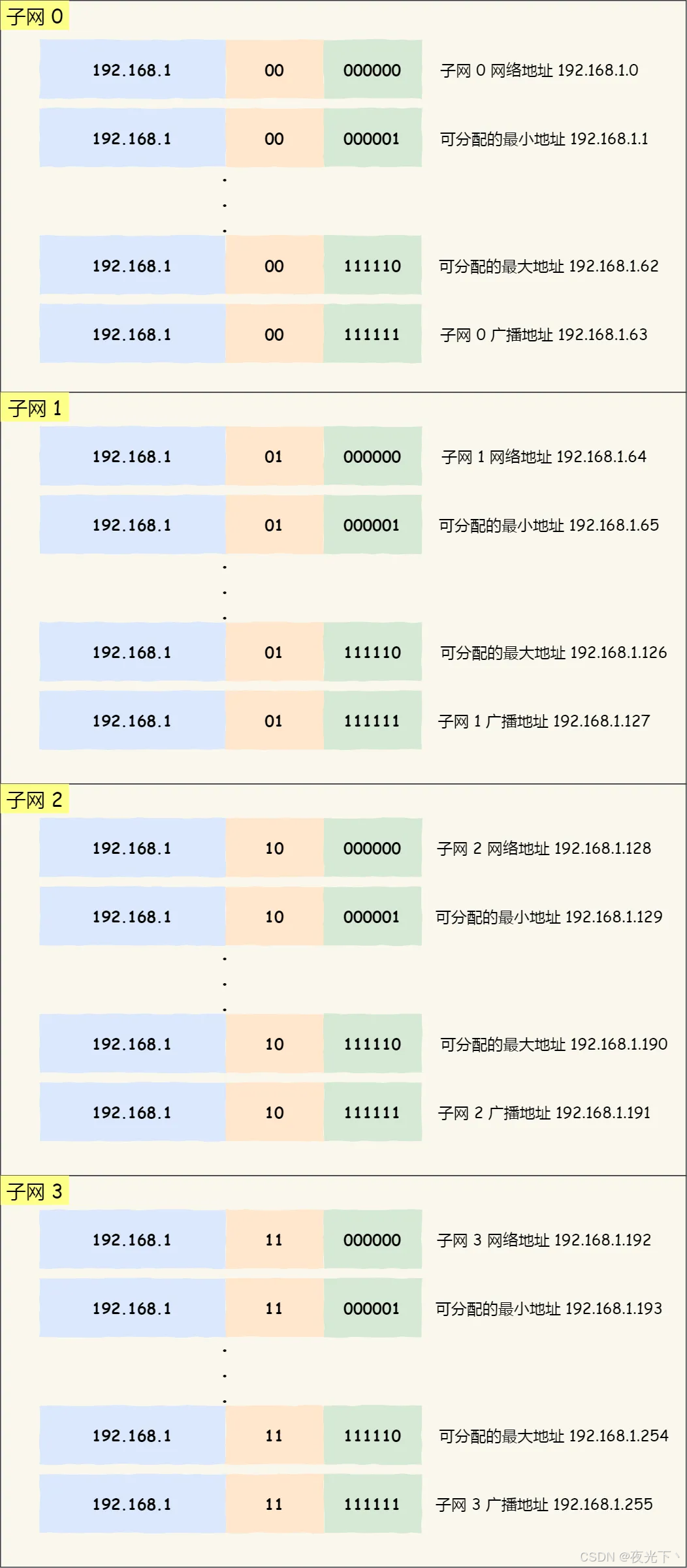

由于子网网络地址被划分成 2 位，那么子网地址就有 4 个，分别是 00、01、10、11，具体划分如下图：

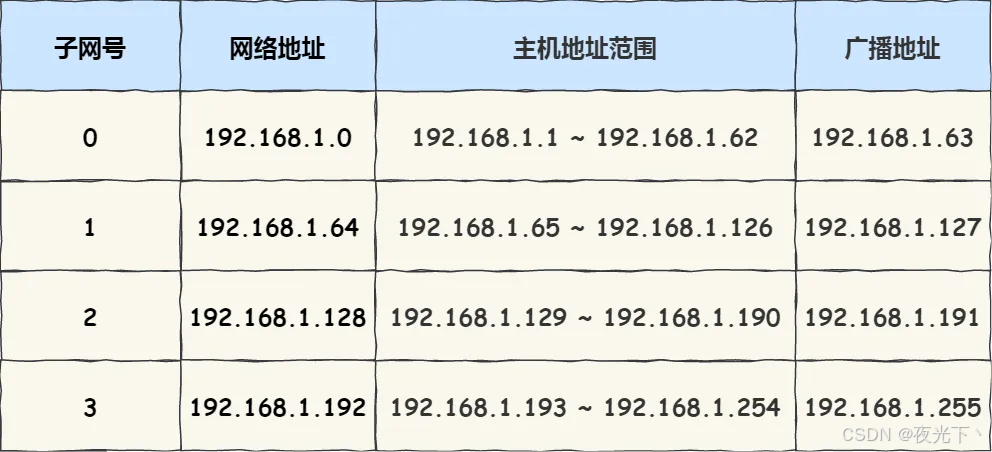

划分后的 4 个子网如下表格：

DNS

DNS 中的域名都是用句点来分隔的，比如 www.server.com，这里的句点代表了不同层次之间的界限。

在域名中，越靠右的位置表示其层级越高。

毕竟域名是外国人发明，所以思维和中国人相反

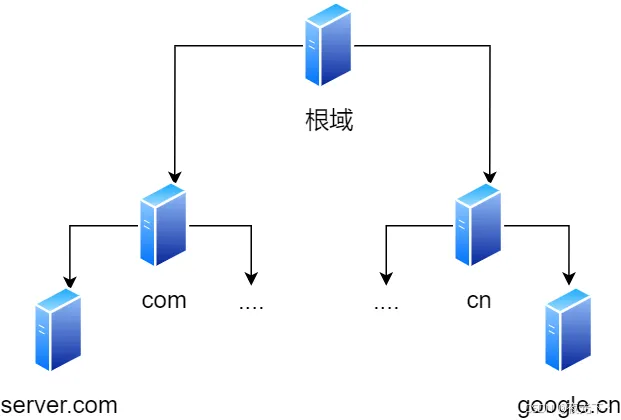

根域是在最顶层，它的下一层就是 com 顶级域，再下面是 server.com。

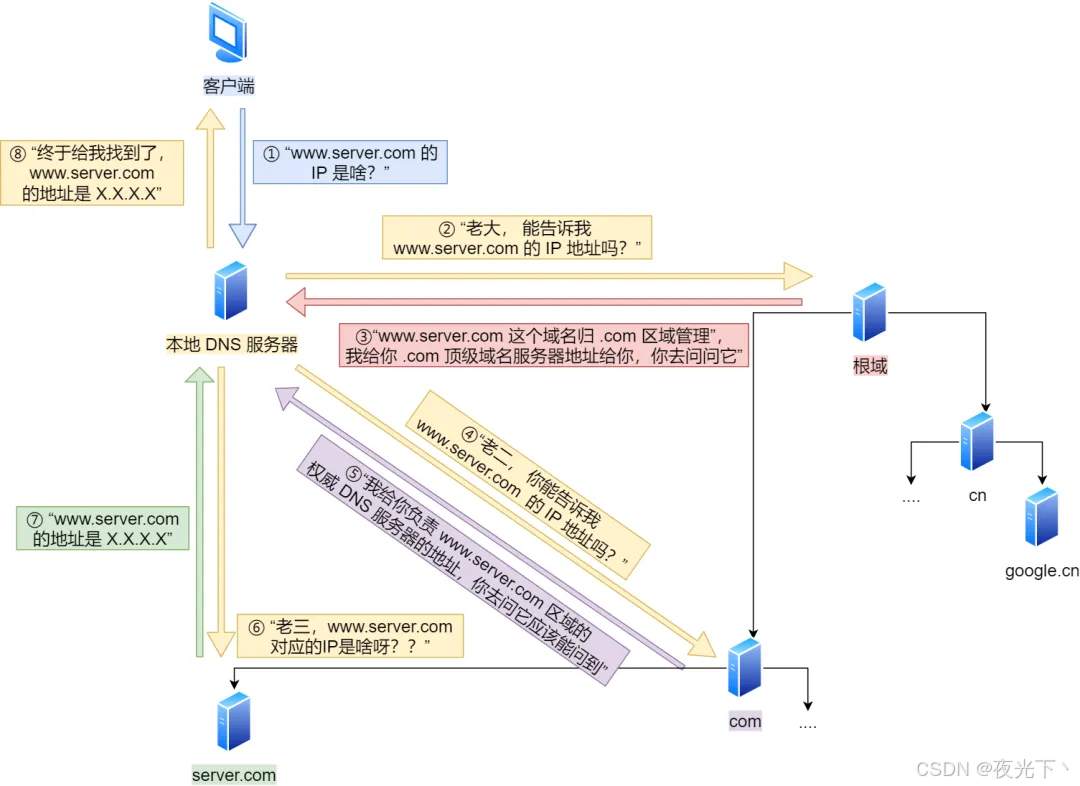

域名解析的工作流程

ARP

在传输一个 IP 数据报的时候，确定了源 IP 地址和目标 IP 地址后，就会通过主机「路由表」确定 IP 数据包下一跳。然而，网络层的下一层是数据链路层，所以我们还要知道「下一跳」的 MAC 地址。

由于主机的路由表中可以找到下一条的 IP 地址，所以可以通过 ARP 协议，求得下一跳的 MAC 地址。

ARP 又是如何知道对方 MAC 地址的呢？

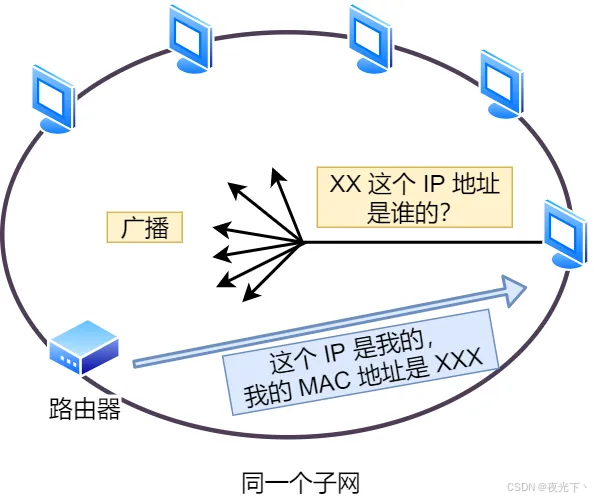

简单地说，ARP 是借助 ARP 请求与 ARP 响应两种类型的包确定 MAC 地址的

操作系统通常会把第一次通过 ARP 获取的 MAC 地址缓存起来，以便下次直接从缓存中找到对应 IP 地址的 MAC 地址。

不过，MAC 地址的缓存是有一定期限的，超过这个期限，缓存的内容将被清除。

RARP 协议你知道是什么吗？

ARP 协议是已知 IP 地址 求 MAC 地址，那 RARP 协议正好相反。

它是已知 MAC 地址求 IP 地址。例如将打印机服务器等小型嵌入式设备接入到网络时就经常会用得到。

通常这需要架设一台 RARP 服务器，在这个服务器上注册设备的 MAC 地址及其 IP 地址。然后再将这个设备接入到网络，接着：

• 该设备会发送一条「我的 MAC 地址是XXXX，请告诉我，我的IP地址应该是什么」的请求信息。

• RARP 服务器接到这个消息后返回「MAC地址为 XXXX 的设备，IP地址为 XXXX」的信息给这个设备。

最后，设备就根据从 RARP 服务器所收到的应答信息设置自己的 IP 地址。

DHCP

我们的电脑通常都是通过 DHCP 动态获取 IP 地址，大大省去了配 IP 信息繁琐的过程。

DHCP 客户端进程监听的是 68 端口号，DHCP 服务端进程监听的是 67 端口号。

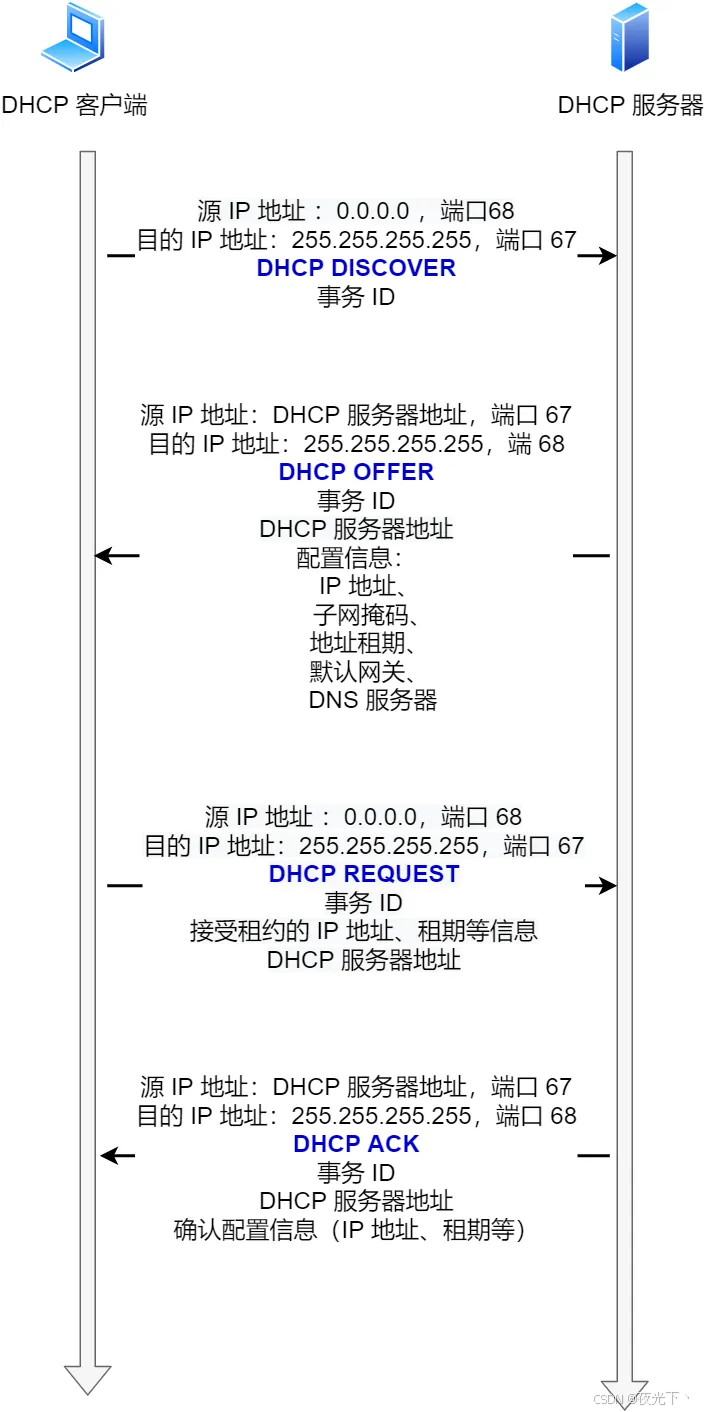

DHCP 交互的 4 个步骤：

• 客户端首先发起 DHCP 发现报文（DHCP DISCOVER） 的 IP 数据报，由于客户端没有 IP 地址，也不知道 DHCP 服务器的地址，所以使用的是 UDP 广播通信，其使用的广播目的地址是 255.255.255.255（端口 67） 并且使用 0.0.0.0（端口 68） 作为源 IP 地址。DHCP 客户端将该 IP 数据报传递给链路层，链路层然后将帧广播到所有的网络中设备。

• DHCP 服务器收到 DHCP 发现报文时，用 DHCP 提供报文（DHCP OFFER） 向客户端做出响应。该报文仍然使用 IP 广播地址 255.255.255.255，该报文信息携带服务器提供可租约的 IP 地址、子网掩码、默认网关、DNS 服务器以及 IP 地址租用期。

• 客户端收到一个或多个服务器的 DHCP 提供报文后，从中选择一个服务器，并向选中的服务器发送 DHCP 请求报文（DHCP REQUEST进行响应，回显配置的参数。

• 最后，服务端用 DHCP ACK 报文对 DHCP 请求报文进行响应，应答所要求的参数。

一旦客户端收到 DHCP ACK 后，交互便完成了，并且客户端能够在租用期内使用 DHCP 服务器分配的 IP 地址。

如果租约的 DHCP IP 地址快期后，客户端会向服务器发送 DHCP 请求报文：

• 服务器如果同意继续租用，则用 DHCP ACK 报文进行应答，客户端就会延长租期。

• 服务器如果不同意继续租用，则用 DHCP NACK 报文，客户端就要停止使用租约的 IP 地址。

可以发现，DHCP 交互中，全程都是使用 UDP 广播通信。

如果 DHCP 服务器和客户端不是在同一个局域网内，路由器又不会转发广播包，那不是每个网络都要配一个 DHCP 服务器？

 为了解决这一问题，就出现了 DHCP 中继代理。

NAT

IPv4 的地址是非常紧缺的

于是，提出了一个种网络地址转换 NAT 的方法，再次缓解了 IPv4 地址耗尽的问题。

简单的来说 NAT 就是在同个公司、家庭、教室内的主机对外部通信时，把私有 IP 地址转换成公有 IP 地址。

由于绝大多数的网络应用都是使用传输层协议 TCP 或 UDP 来传输数据的。

因此，可以把 IP 地址 + 端口号一起进行转换。

这样，就用一个全球 IP 地址就可以了，这种转换技术就叫网络地址与端口转换 NAPT。

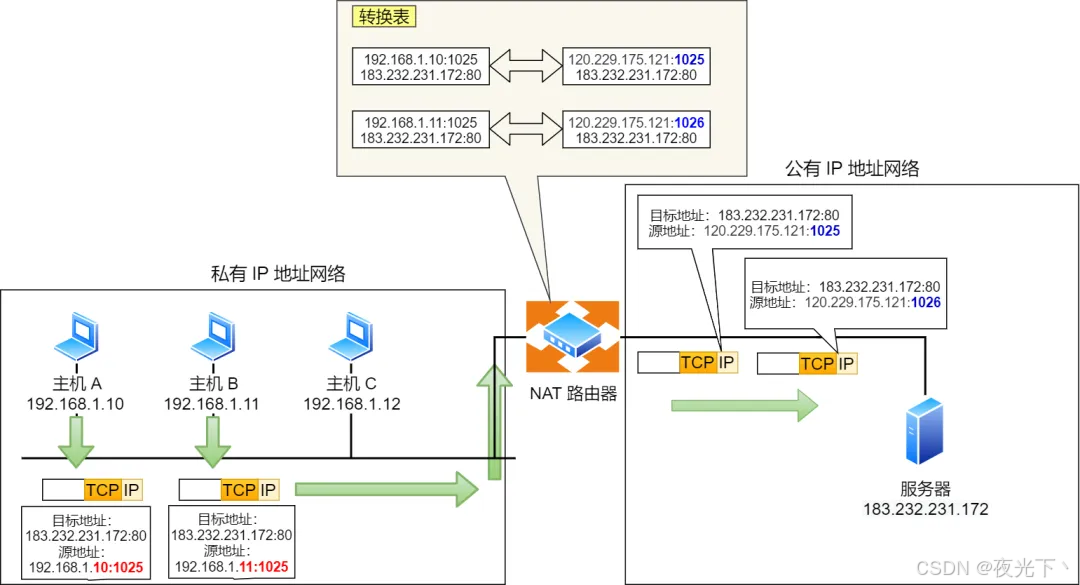

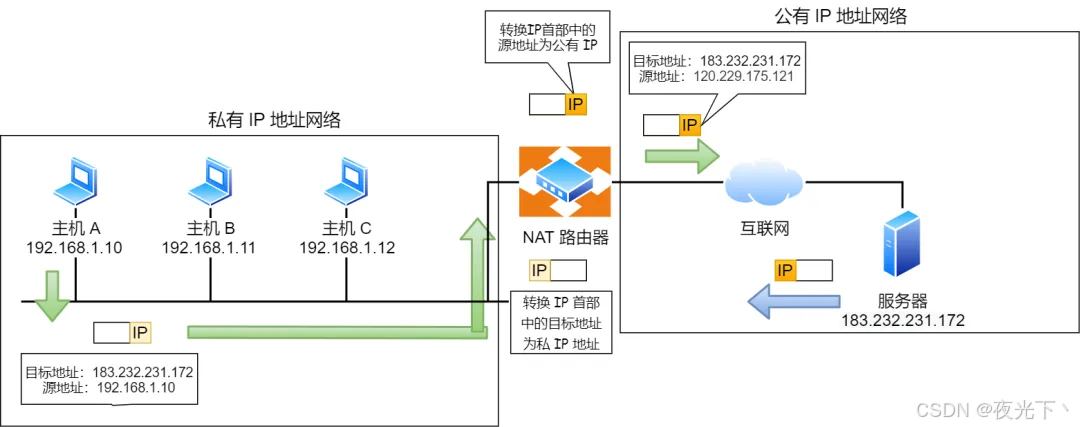

图中有两个客户端 192.168.1.10 和 192.168.1.11 同时与服务器 183.232.231.172 进行通信，并且这两个客户端的本地端口都是 1025。

此时，两个私有 IP 地址都转换 IP 地址为公有地址 120.229.175.121，但是以不同的端口号作为区分。

这种转换表在 NAT 路由器上自动生成。例如，在 TCP 的情况下，建立 TCP 连接首次握手时的 SYN 包一经发出，就会生成这个表。而后又随着收到关闭连接时发出 FIN 包的确认应答从表中被删除。

NAT 缺点

由于 NAT/NAPT 都依赖于自己的转换表，因此会有以下的问题：

• 外部无法主动与 NAT 内部服务器建立连接，因为 NAPT 转换表没有转换记录。

• 转换表的生产与转换操作都会产生性能开销。

• 通信过程中，如果 NAT 路由器重启了，所有的 TCP 连接都将被重置。

ICMP

ICMP 全称是 Internet Control Message Protocol，也就是互联网控制报文协议。

ICMP 主要的功能包括：确认 IP 包是否成功送达目标地址、报告发送过程中 IP 包被废弃的原因和改善网络设置等。

在 IP 通信中如果某个 IP 包因为某种原因未能达到目标地址，那么这个具体的原因将由 ICMP 负责通知。

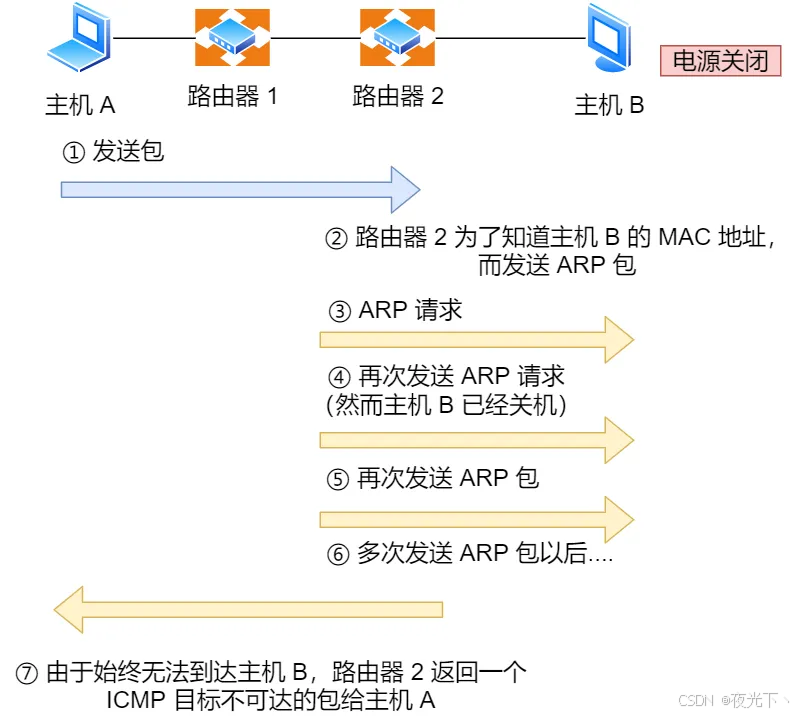

如上图例子，主机 A 向主机 B 发送了数据包，由于某种原因，途中的路由器 2 未能发现主机 B 的存在，这时，路由器 2 就会向主机 A 发送一个 ICMP 目标不可达数据包，说明发往主机 B 的包未能成功。

ICMP 的这种通知消息会使用 IP 进行发送 。

因此，从路由器 2 返回的 ICMP 包会按照往常的路由控制先经过路由器 1 再转发给主机 A 。收到该 ICMP 包的主机 A 则分解 ICMP 的首部和数据域以后得知具体发生问题的原因。

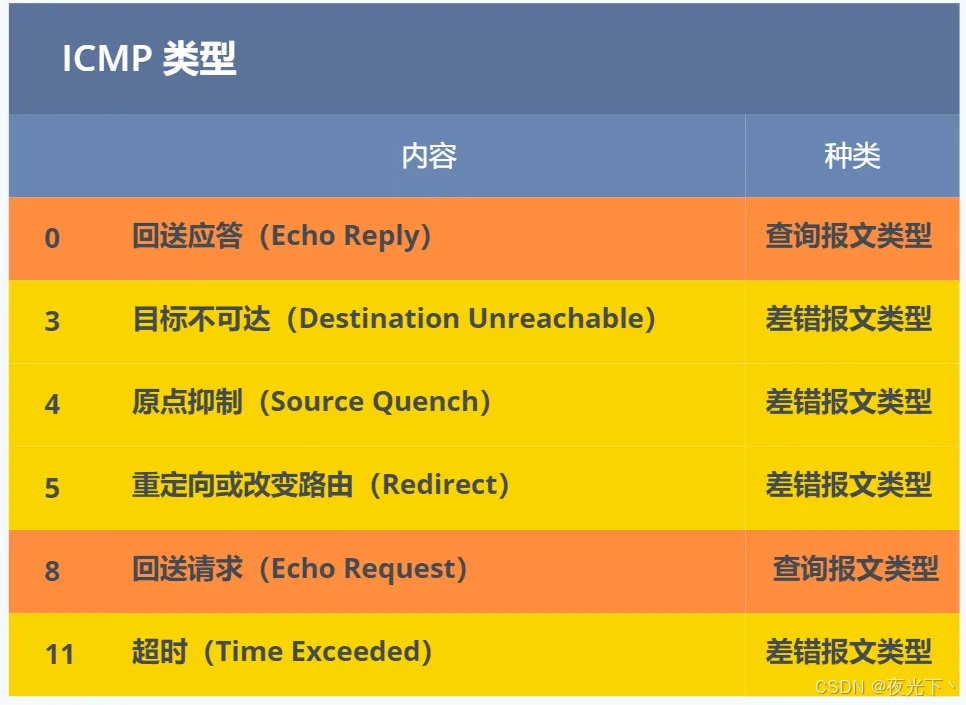

ICMP 类型

• 一类是用于诊断的查询消息，也就是「查询报文类型」

• 另一类是通知出错原因的错误消息，也就是「差错报文类型」

IGMP

在前面我们知道了组播地址，也就是 D 类地址，既然是组播，那就说明是只有一组的主机能收到数据包，不在一组的主机不能收到数组包，怎么管理是否是在一组呢？那么，就需要 IGMP 协议了。

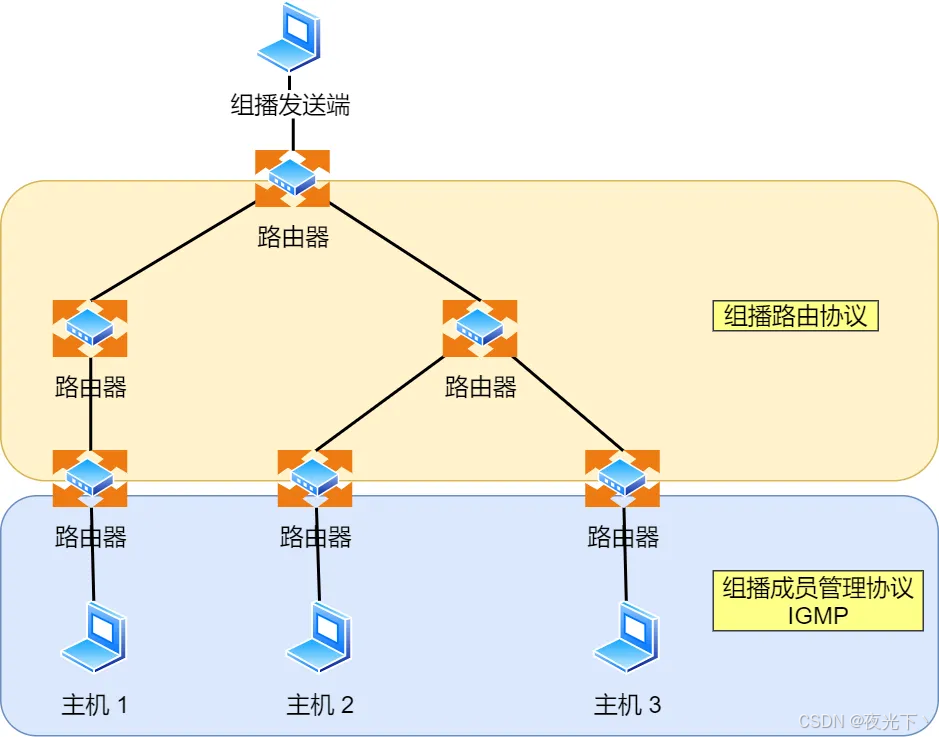

IGMP 是因特网组管理协议，工作在主机（组播成员）和最后一跳路由之间，如上图中的蓝色部分。

• IGMP 报文向路由器申请加入和退出组播组，默认情况下路由器是不会转发组播包到连接中的主机，除非主机通过 IGMP 加入到组播组，主机申请加入到组播组时，路由器就会记录 IGMP 路由器表，路由器后续就会转发该组播地址的数据包了。

• IGMP 报文采用 IP 封装，IP 头部的协议号为 2，而且 TTL 字段值通常 为 1，因为 IGMP 是工作在主机与连接的路由器之间。
