1. 卡诺图中无关项的处理

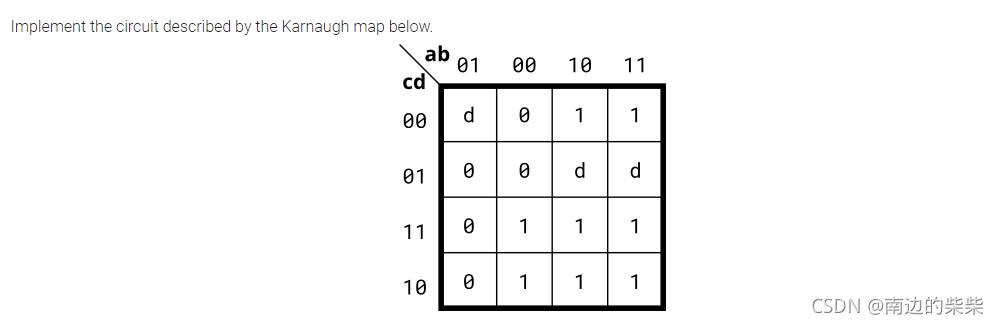

3.1.4.3 kmap3，题目为卡诺图的化简
在这里插入图片描述
之前的卡诺图中都不含有d（无关项），在卡诺图中无关项的值为0或者是1均不影响结果，为了方便计算，可令d为0或1使得圈出的圈更大。

    assign out = a
