虚拟机部署Windows7并进行西门子组态

前提条件：虚拟机（VMware Workstation Pro），Windows7映像

创建虚拟机

创建新的虚拟机

选择win7映像

设置

密钥：236TW-X778T-8MV9F-937GT-QVKBB

注：图片中的是Home Basic版本，但实际安装的不是

设置名称

磁盘容量

完成

接下来进入安装阶段

安装完成

西门子组态

前提条件：组态时需要电器PLC的ip地址。

首先让桌面上显示默认的一些快捷方式，方便操作，如果没有个性化，可以直接在win中右键添加到桌面，确保虚拟机能互相ping通电器PLC的IP地址，同时能ping通主机

如果无法ping通，打开虚拟机菜单中的编辑->虚拟网络编辑器

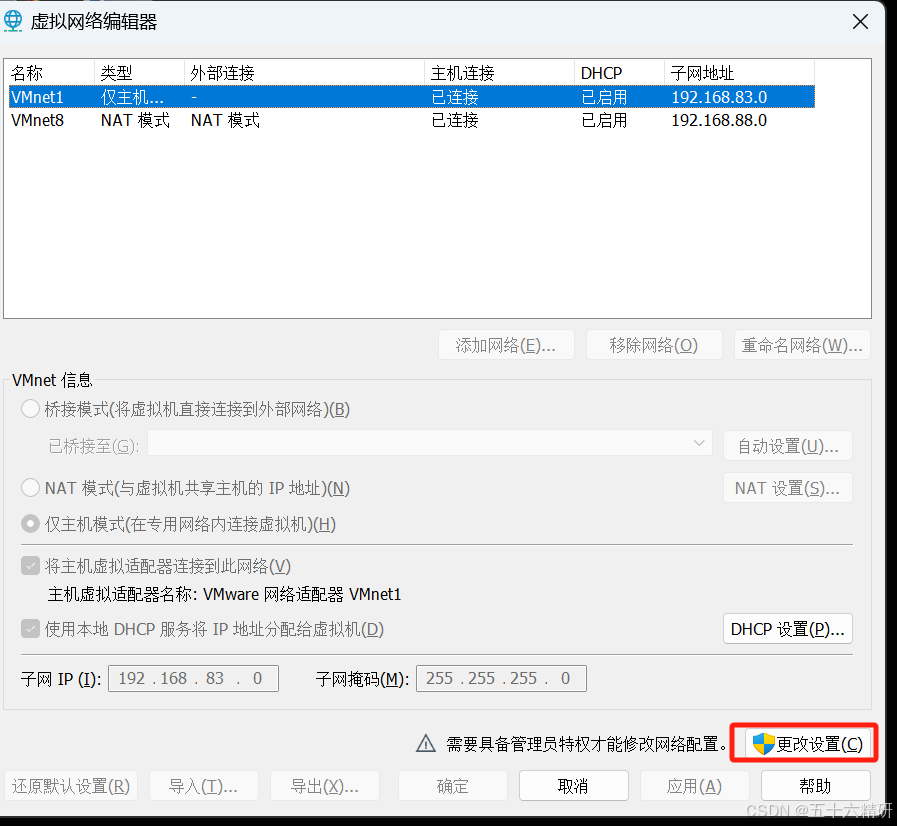

点击更改设置

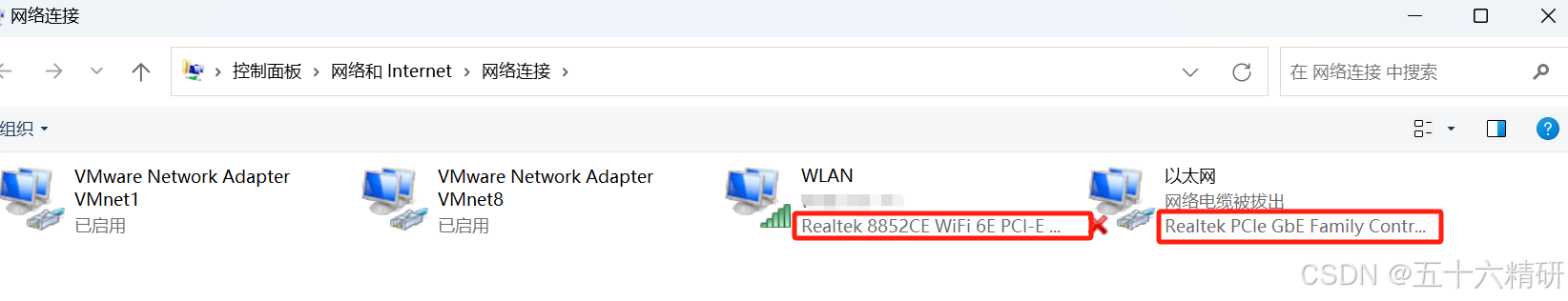

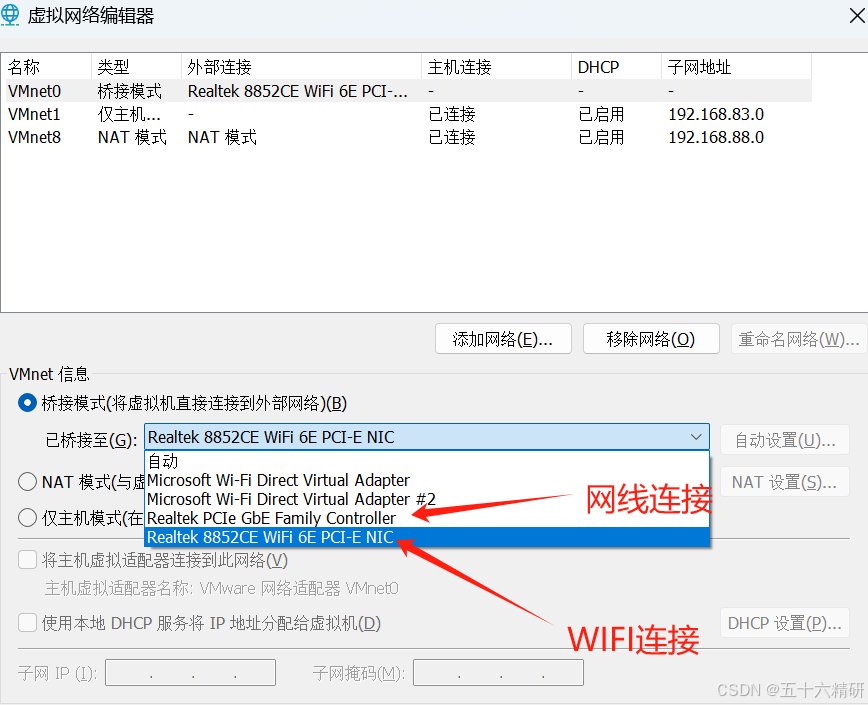

如果自己的本机使用网线连接的PLC网络就选倒数第二个，如果是WIFI连接就倒数第一个，这些选项再自己本机的网络连接中查看

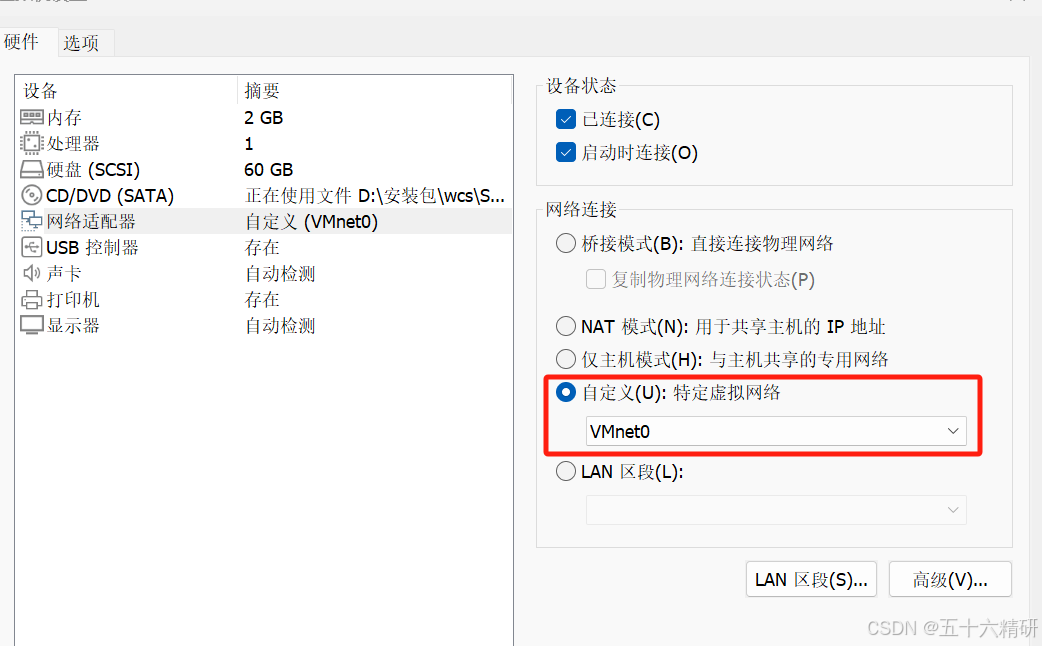

然后再虚拟机设置中改成自定义的连接方式

配置组态所需要的IP地址

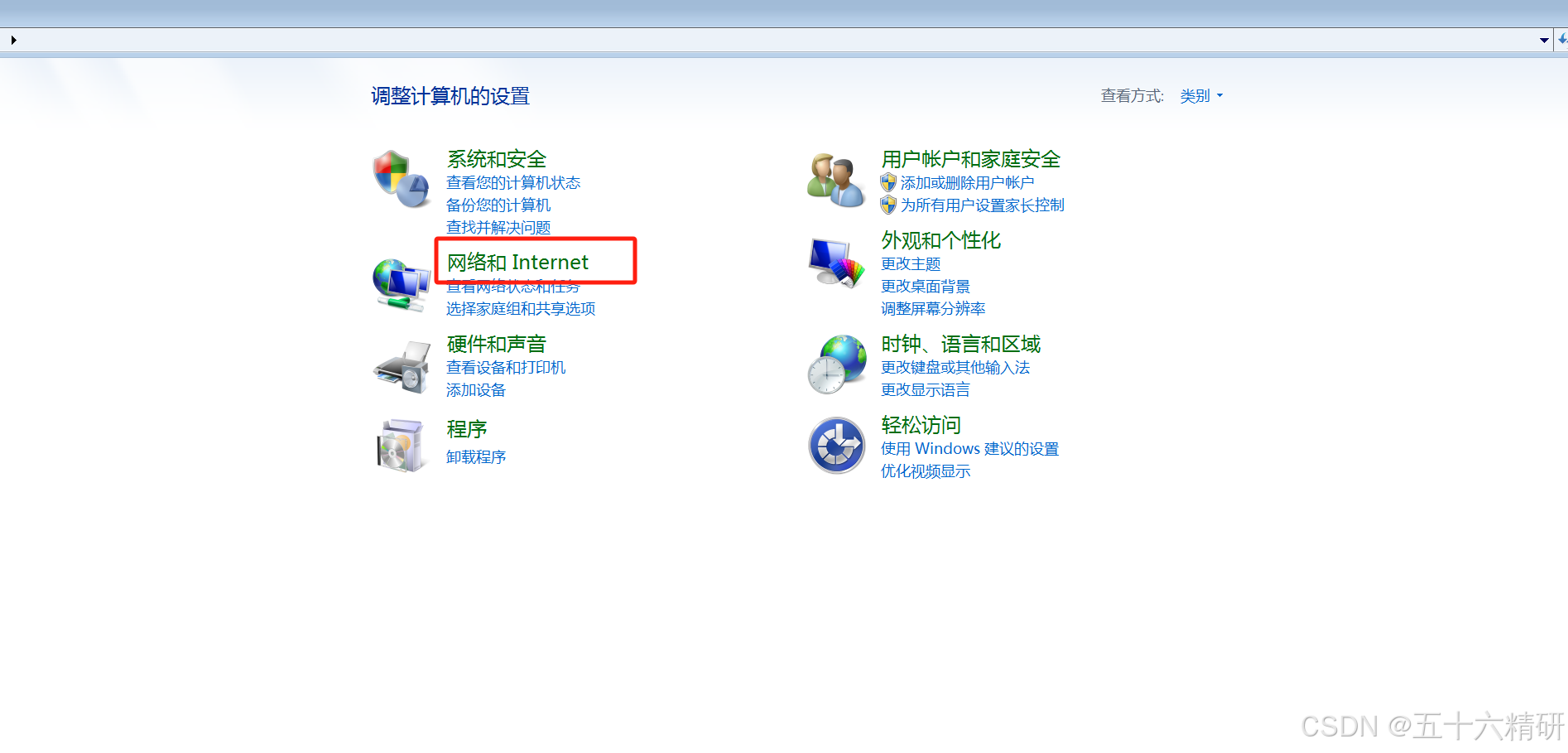

打开控制面板

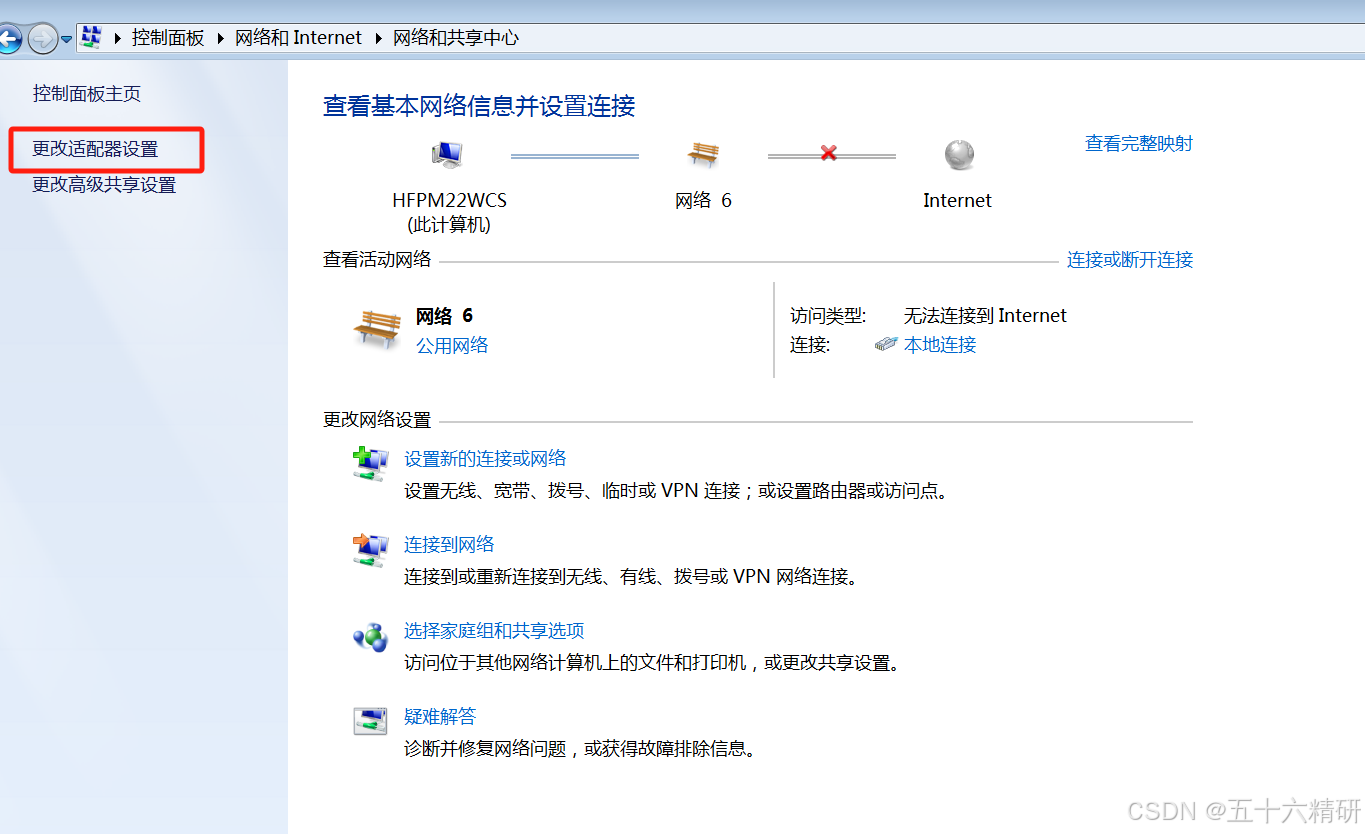

点击更改适配器设置

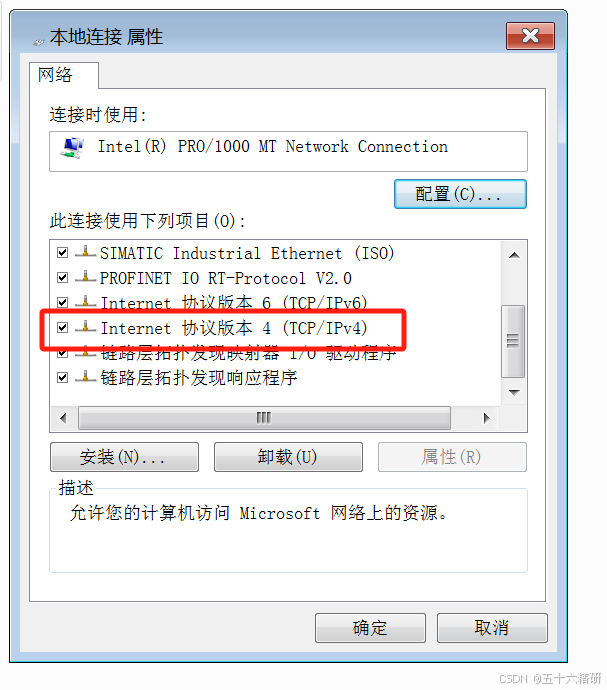

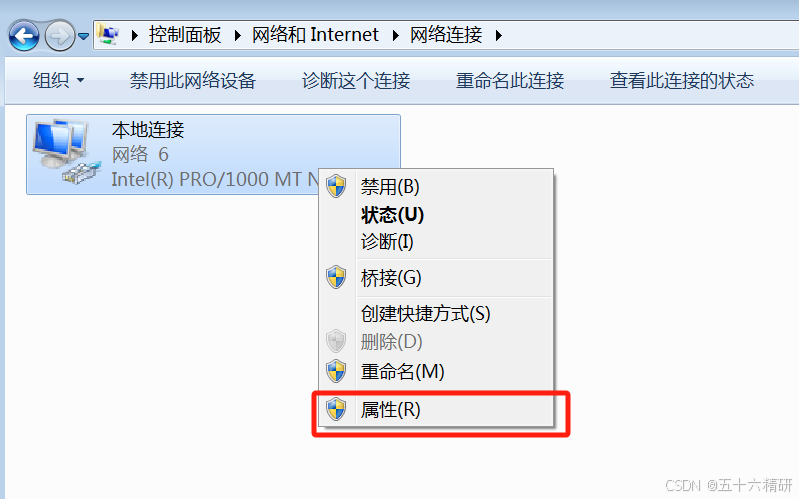

双击ipv4

设置好自己的ip地址，然后确定

安装Tools工具

安装这个工具，用于本机与虚拟机文件的传输

更改映像

更改虚拟机的映像文件为西门子，重启虚拟机

安装西门子组件

重启后双击进入

双击setup开始安装

安装步骤

之后进入安装阶段

下一步然后按照要求重启计算机后，桌面出现三个图标

组态

将wcs安装资料传到虚拟机中，并且解压

安装密钥

以管理员身份运行

选择OPC，全选，然后点安装长密钥

之后在全选，点击安装长密钥

组态配置

重启后打开图片中的软件

打开后选择PC internal.local.1后点击OK

然后双击打开

第一条右键出现Add点击（注：这部分没有在Station这里修改成计算机全名，会在后续部分修改）

Type下拉菜单选择OPC Server后OK

右键第三条

选择IE General后点击OK

出现这个弹窗直接点击OK

结果如下图，直接点击OK

之后双击打开下图软件



打开后如下图

在回到桌面右键计算机属性，找到计算机的全名，复制

回到软件新建

输入后点击ok

出现一下界面

右键ljynbjl按照图下点击

将复制的电脑名黏贴到新建的电脑站中

按照顺序点击，双击进入配置

调整界面如图

右键第一条，选择Insert Object

对应之前的OPC

同理，在第三条右键选择如下

弹出选项框

改成虚拟机地址后，点击new添加，点击OK

完成后如下图

然后点击这个图标

点击OK

出现图下弹窗

关闭即可

然后点击下图选项

调整拉大后如下图

按照下图点击

弹出以下选项框

点击OK后出现以下选项框

将下图这个位置改成电器PLC的IP（不是虚拟机），然后点击Address Details...

出现以下弹框

将图中位置改成2（根据实际的系列来，有的系列是1），然后OK，在点击确定

如下图所示

然后点击图下中的图标

选择第一个，点击OK

出现这个弹窗

关闭弹窗后按照下图点击

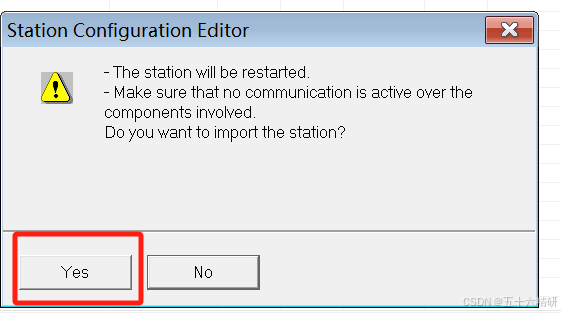

点击yes

点击ok

经过翻译了解到站点名称错了

回到下图软件

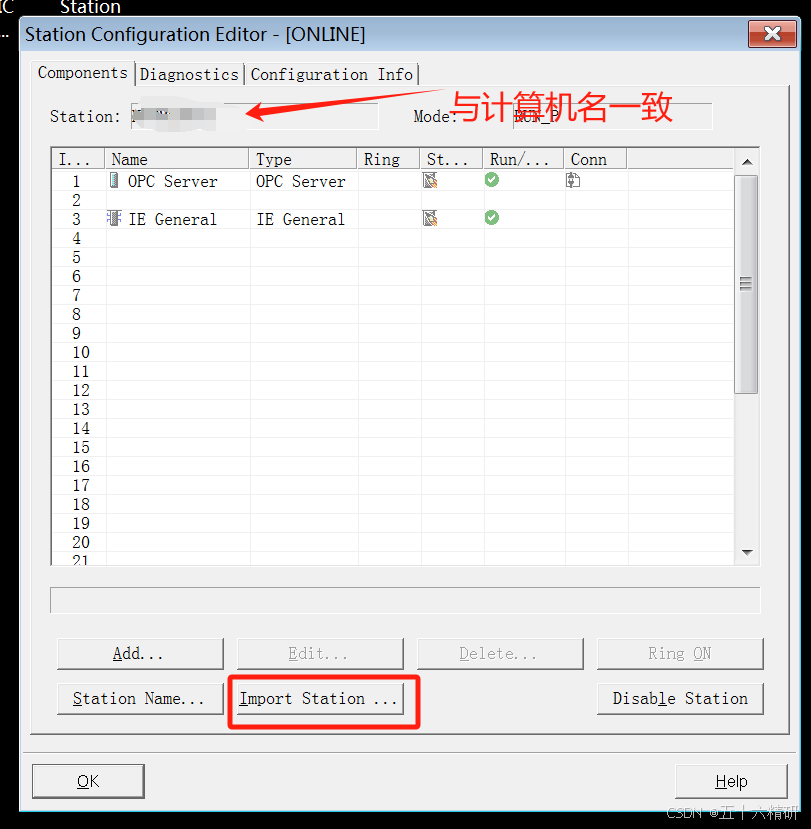

这里要改成计算机名称

按下图点击修改

修改后点击Disable Station

在点击Enable Station，然后在ok

再次回到这个界面点击

点击yes后，出现以下弹出框，点击OK

等待加载一段时间后关闭所有页面即可

再次双击打开

出现这个图标即为组态成功

至此组态完成

导入Xdb文件

在虚拟机中找到我们组态完成后的Xdb文件

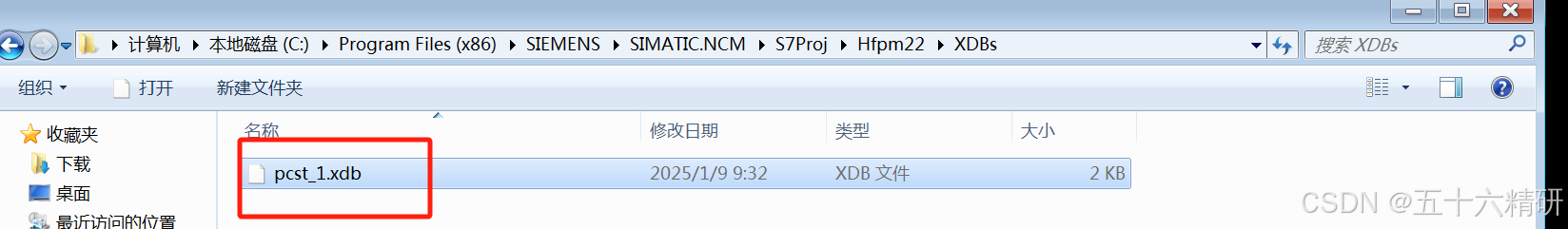

路径：C:\Program Files (x86)\SIEMENS\SIMATIC.NCM\S7Proj\组态时命名的名称\XDBs

打开小电脑图标软件，点击import

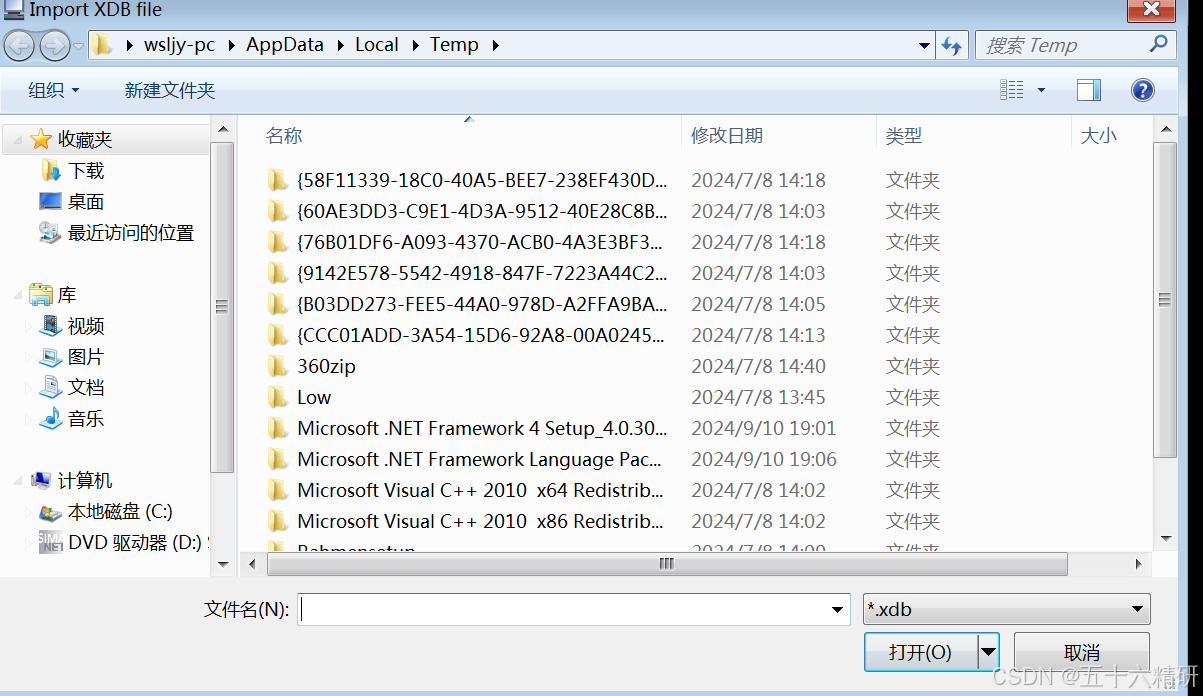

选择Xdb文件所在位置，点击打开，然后一路OK就好

最后导入效果与组态成功一样
