ODL安装、ODL与mininet连接可视化显示拓扑

一、OpenDaylight安装

step1.安装ODL依赖包

#sudo apt-get update
#sudo apt-get install openjdk-8-jdk

step2.下载OpenDaylight控制器：

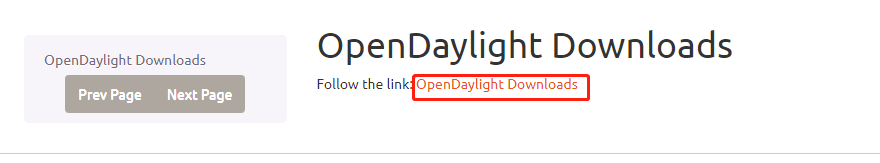

opendaylight官网下载

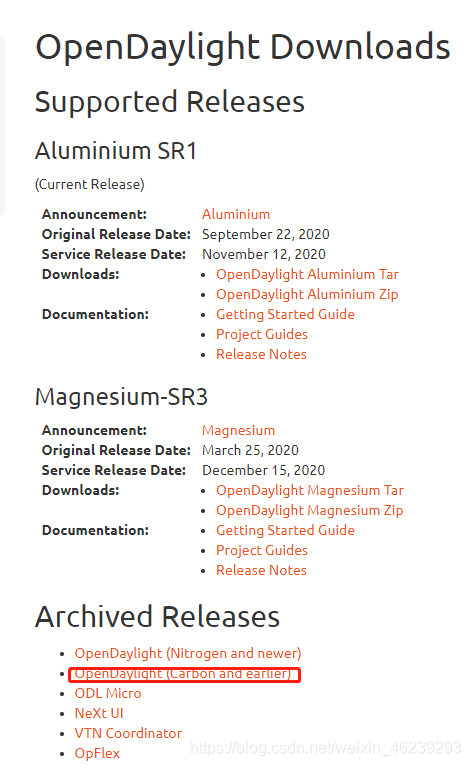

自行选择你想要的版本，我选择的是distribution-karaf-0.3.0-Lithium.tar.gz

点进去找到distribution-karaf-0.3.0-Lithium.tar.gz就可以

这里注意下载的速度超级慢，你可以选择代理服务器和IDM多线程下载就可以快一点，可以选择晚上期间下载

#tar zxvf distribution-karaf-0.3.0-Lithium.tar.gz

step3.配置Java环境

#vim /etc/profile

vim 打开末尾添加记得wq！保存退出

JAVA_HOME=/usr/lib/jvm/java-1.8.0-openjdk-amd64

JRE_HOME=$JAVA_HOME/jre

CLASS_PATH=.:$JAVA_HOME/lib/dt.jar:$JAVA_HOME/lib/tools.jar:$JRE_HOME/lib

PATH=$PATH:$JAVA_HOME/bin:$JRE_HOME/bin

export JAVA_HOME JRE_HOME CLASS_PATH PATH

#source /etc/profile

step4.测试一下Java的环境

# java -version
openjdk version "1.8.0_282"
OpenJDK Runtime Environment (build 1.8.0_282-8u282-b08-0ubuntu1~16.04-b08)
OpenJDK 64-Bit Server VM (build 25.282-b08, mixed mode)

step5.测试是否安装成功

#cd distribution-karaf-0.3.0-Lithium

#./bin/karaf

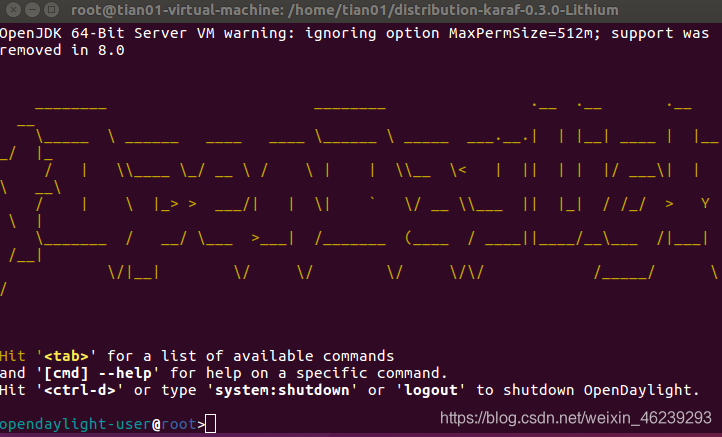

显示如下:

除此之外，我还修改了一些参数（可略过）

修改是因为我使用时mininet和ODL controller链接不上，所以做了修改

#cd distribution-karaf-0.6.0-Carbon/etc

#vim org.apache.karaf.management.cfg

修改：

rmiRegistryHost=127.0.0.1

rmiServerHost = 127.0.0.1

补充，这里还有组件的安装

https://blog.csdn.net/MuyuXiaoxiang/article/details/79238959

二、ODL与mininet连接可视化显示拓扑

VM开两个终端，我这里没有用xshell，因为有点慢

STEP1. Terminal 1

cd distribution-karaf-0.3.0-Lithium/
./bin/karaf

STEP2. Terminal 2

这里有些人mininet连接不上ODL controller
可以先登录ODL网页，再进行mn命令进行拓扑部署

#cd /mininet/custom

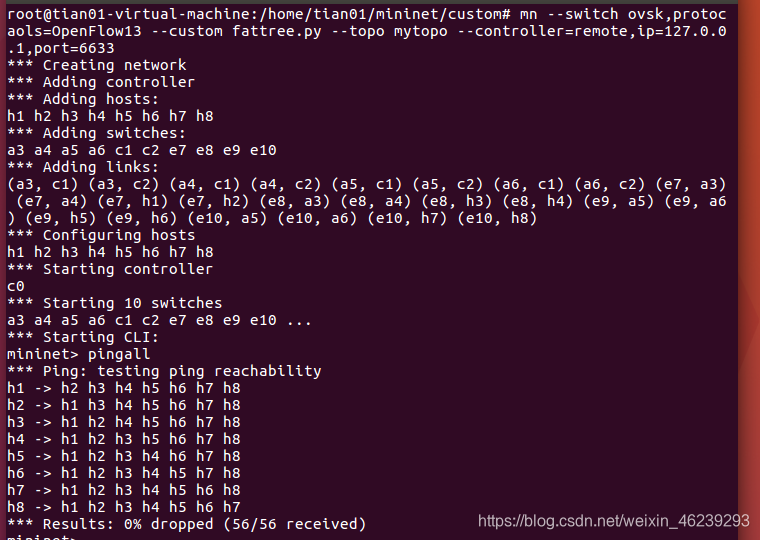

#mn --switch ovsk,protocols=OpenFlow13 --custom examples.py --topo mytopo --controller=remote,ip=127.0.0.1,port=6633

STEP3. 在VM中看网络拓扑

VM有FireFox，打开输入网址http://<IP address>:8080/index/html
我这里的IP当然就是127.0.0.1

登录账号和密码都是admin

最后注意有时候只加载了控制器和交换机，
你先在mininet中pingall一下，
再在网页reload加载一下就可以显示整个的一个拓扑结构。

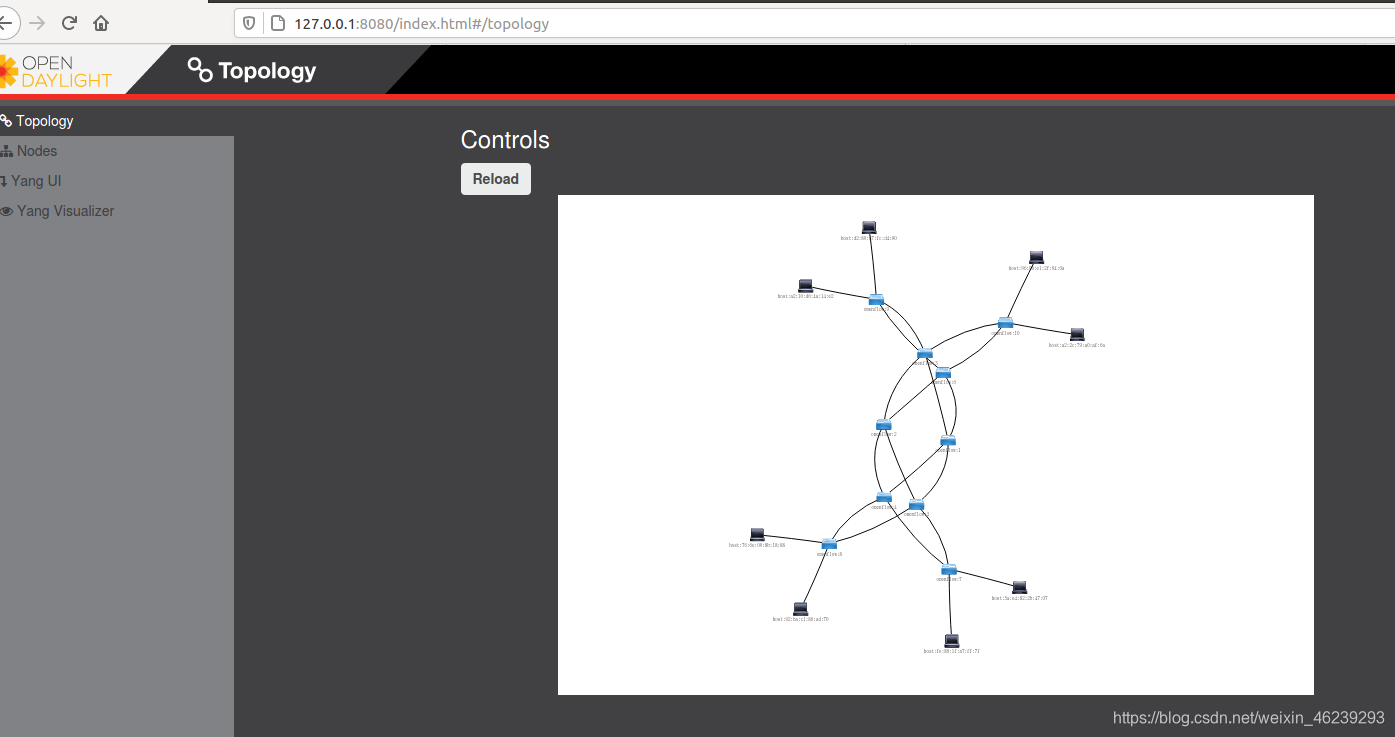

最后我的网络拓扑显示如下：
