🏀最简单的驱动框架

🏀最简单的驱动框架

⚽一些重要的数据结构

在linux驱动开发中，大部分基本的驱动程序都涉及操作到三个重要的内核数据结构体，分别是file_operations、file和inode。在学习驱动框架之前需要对上述结构体有一个基本的认识。

🥎file结构体

在linux系统中，file结构体表示打开的文件描述符，它由内核在open文件时创建，并传递给在该文件上进行操作的所有函数，直到最后的close函数。在文件的所有实例都被关闭之后，内核会释放这个数据结构。

📓 在内核源码中，指向struct file的指针通常被称为file或filp(“文件指针”)，为了不至于将指针和这个结构体本身相混淆，我们常将将该指针称为filp。

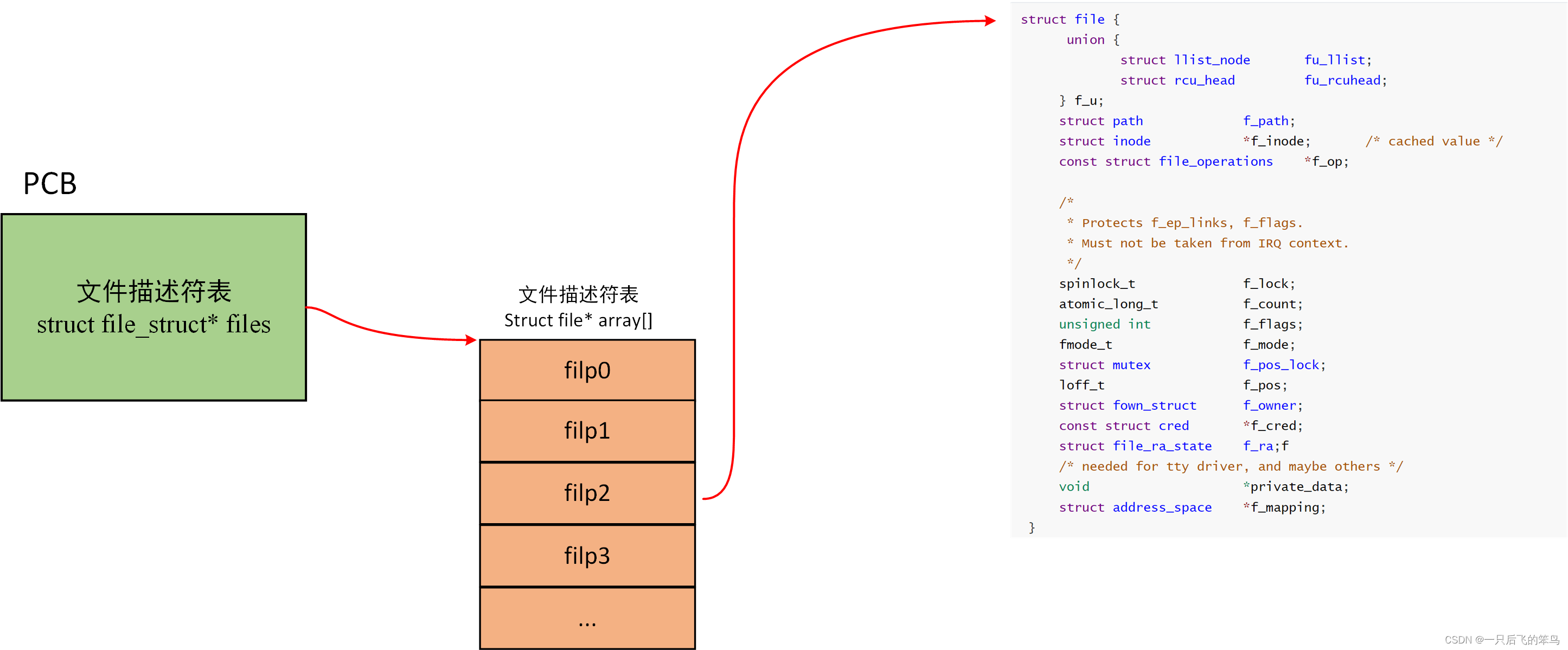

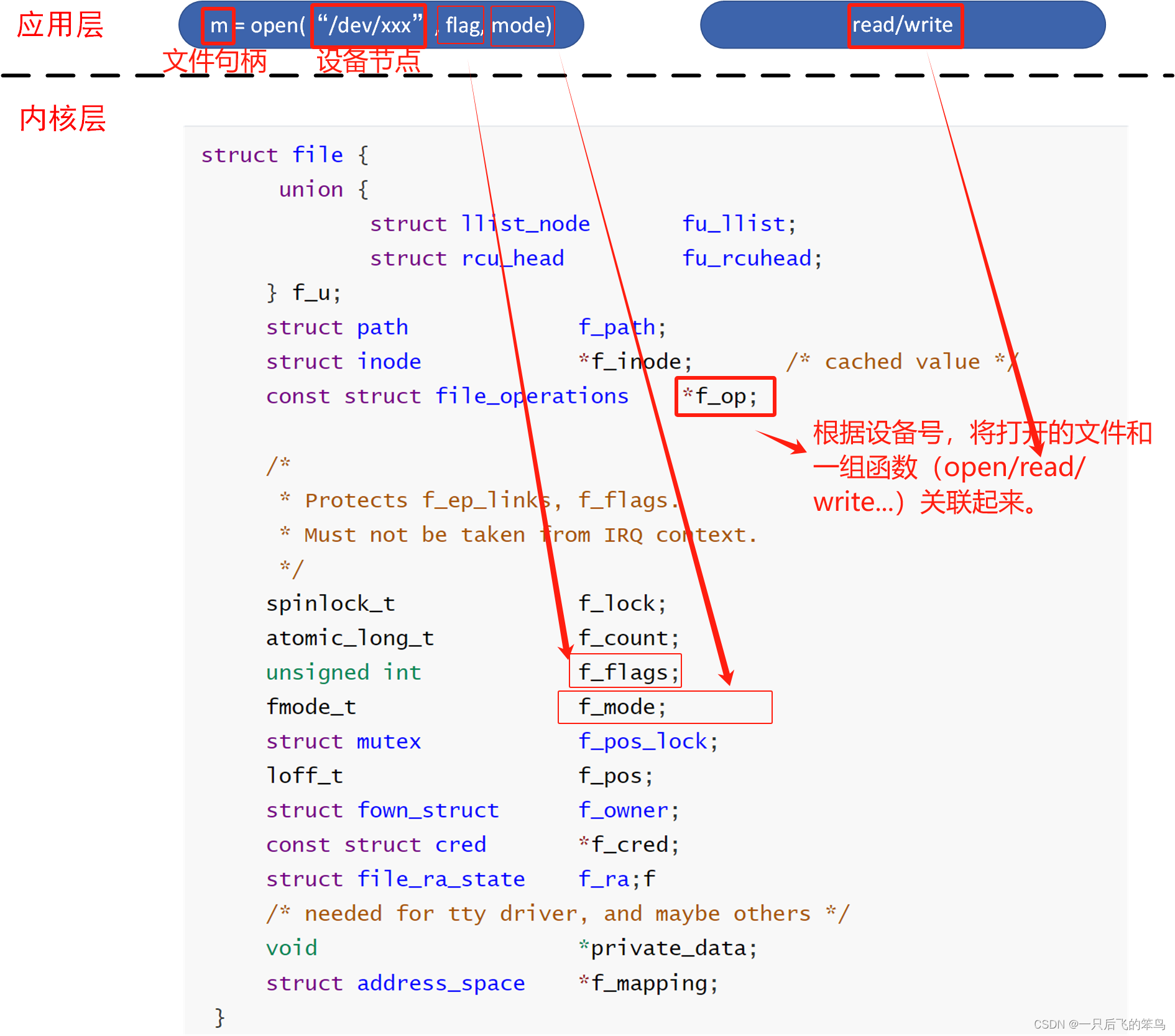

linux系统中，一个文件可能会被多个线程打开，所以一个文件可能会有多个文件描述符file与之对应。当然，在一个linux线程中也可能会打开多个文件，所以在这个线程的 ** 控制块(PCB)**中，会维护一个列表（本质上就是一个数组），用来保存该进程所有打开的文件。而所谓的文件句柄，即使这个数组的下标，每打开一个文件，就在数组中放入指向这个文件的描述符的指针filp，并返回数组的下标。如下如所示：
在这里插入图片描述
可以看出，在使用函数open打开文件时，传入的参数flags、mode等参数都会被记录在file结构体中。读写文件时，文件当前的偏移也会保存至成员f_pos中。

此外，字符设备节点也是一类特殊的文件，在Linux中打开时也会创建一个对应file结构体。
在这里插入图片描述

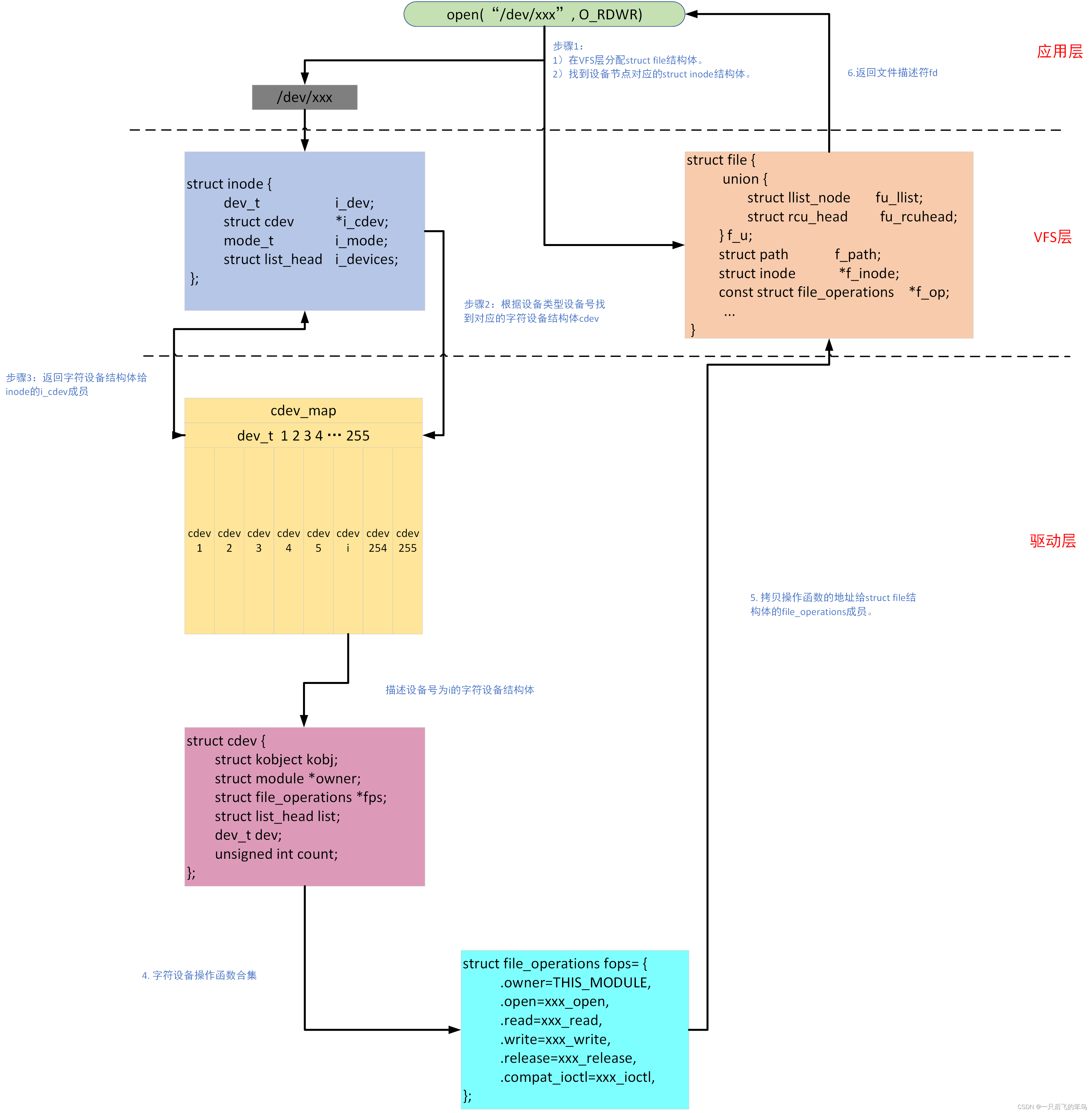

如上图所示，当应用层使用open打开字符设备节点时，内核中会创建一个file结构体，并将传入的参数记录至该结构体中，而且会调用结构体成员file_operations *f_op中的open函数。同样，如果应用层使用read/write来读写时，也会调用结构体成员file_operations *f_op中的read/write函数来实现读写的目的。

🥎inode结构体

linux内核使用inode结构体在内部表示文件，它和file结构不同，file结构表示打开的文件描述符。对于单个文件，可能会有许多个表示打开的文件描述符的file结构，但它们都指向单个的inode结构（即一个文件只有一个inode与之对应，但可能会有多个文件描述符file）。如下图所示，为inode结构体的原型：

//include/linux/fs.h
 /*
  * Keep mostly read-only and often accessed (especially for
  * the RCU path lookup and 'stat' data) fields at the beginning
  * of the 'struct inode'
  */
 struct inode {
         umode_t                 i_mode;
         kuid_t                  i_uid;
         kgid_t                  i_gid;
         unsigned int            i_flags;
         union {
                 const unsigned int i_nlink;
                 unsigned int __i_nlink;
         };
         dev_t                   i_rdev;
         loff_t                  i_size;
         struct timespec         i_atime;
         struct timespec         i_mtime;
         struct timespec         i_ctime;
         union {
                 struct hlist_head       i_dentry;
                 struct rcu_head         i_rcu;
         };
         u64                     i_version;
         atomic_t                i_count;
         atomic_t                i_dio_count;
         atomic_t                i_writecount;
         const struct file_operations    *i_fop; /* former ->i_op->default_file_ops */
         struct address_space    i_data;
         struct list_head        i_devices;
         union {
                 struct pipe_inode_info  *i_pipe;
                 struct block_device     *i_bdev;
                 struct cdev             *i_cdev;
                 char                    *i_link;
                 unsigned                i_dir_seq;
         };
         void                    *i_private; /* fs or device private pointer */
 };

🥎cdev结构体

在linux内核中使用struct cdev结构体来抽象字符设备。在内核调用设备的驱动程序之前，必须分配并注册一个或者多个该结构体，通过其成员dev_t来定义设备号，以确定字符设备的唯一性。通过其成员file_operations来定义字符设备驱动提供给CFS的接口函数（open/read/write等）。如下图所示，为cdev结构体的原型：

struct cdev {
        struct kobject kobj;   //内嵌的kobject结构，用于内核设备驱动模型的管理，一般不使用。
        struct module *owner; 	//指向包含该结构的模块的指针，用于有引用计数，通常为THIS_MODULE。
        struct file_operations *fps;	//指向字符设备操作集的指针。
        struct list_head list;    //该结构将使用该驱动程序的字符设备连接成一个链表。
        dev_t dev;		//该字符设备的起始设备号，一个设备可能有多个设备号。
        unsigned int count;        //使用该字符设备驱动的设备数量。
    };

![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/f8d33d13167b4aef80b75d70ac97b1c5.png

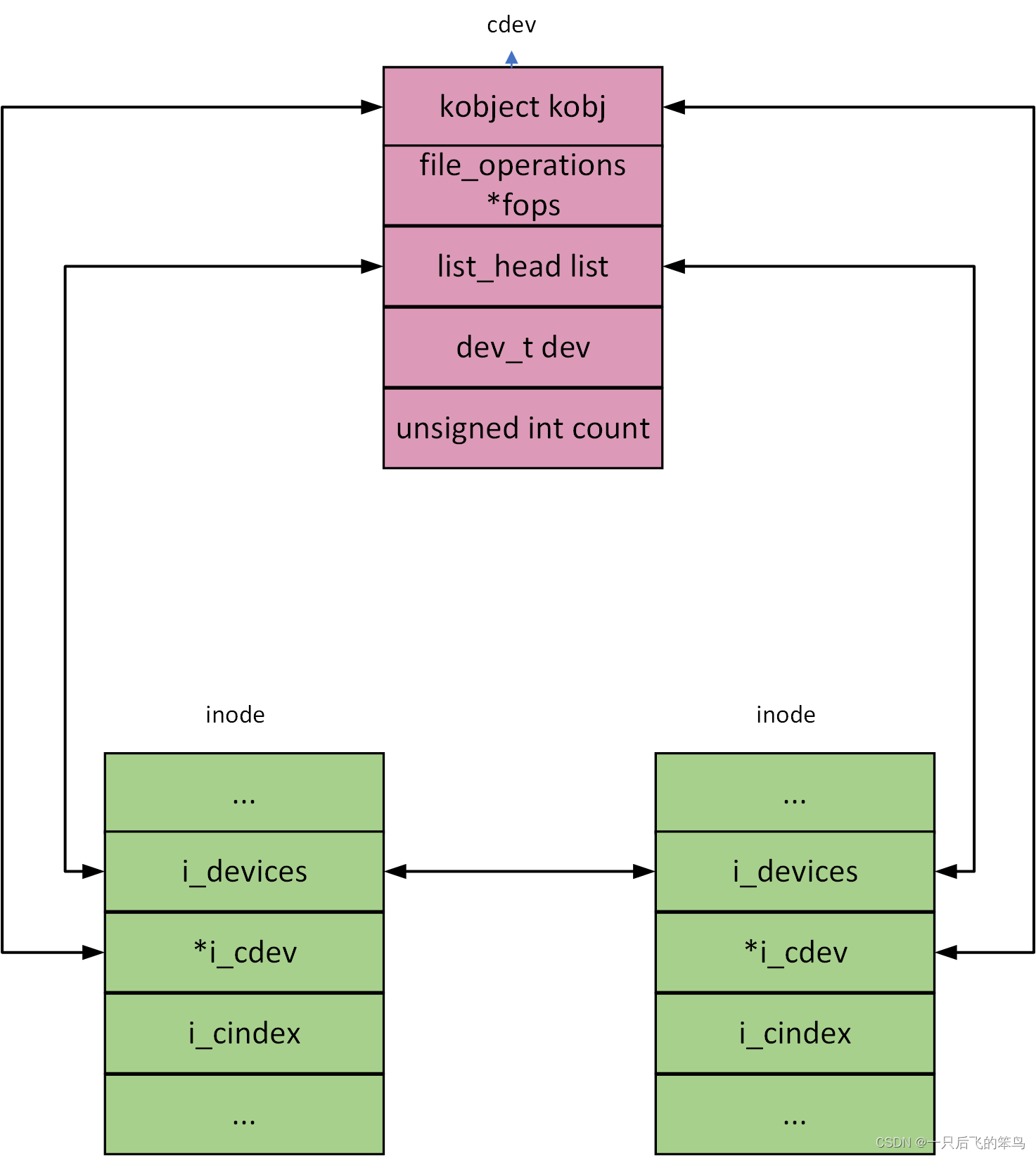

如上图所示，是cdev和inode的关系。每个字符设备在/dev目录下都有一个设备文件，打开设备文件就相当于打开相应的字符设备。例如应用程序打开设备文件A，那么系统会产生一个inode节点。这样可以通过inode结点的i_cdev字段找到cdev字符结构体。通过cdev的ops指针，就能找到设备A的操作函数。

🥎file_operations结构体

file_operations结构体是字符设备中最重要的结构体之一，它是字符设备的的操作集，原型如下：

/*
 * NOTE:
 * read, write, poll, fsync, readv, writev, unlocked_ioctl and compat_ioctl
 * can be called without the big kernel lock held in all filesystems.
 */
 struct file_operations {
    struct module *owner;
    loff_t (*llseek) (struct file *, loff_t, int);
    ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);
    ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *);
    ssize_t (*aio_read) (struct kiocb *, const struct iovec *, unsigned long, loff_t);
    ssize_t (*aio_write) (struct kiocb *, const struct iovec *, unsigned long, loff_t);
    int (*readdir) (struct file *, void *, filldir_t);
    unsigned int (*poll) (struct file *, struct poll_table_struct *);
    int (*ioctl) (struct inode *, struct file *, unsigned int, unsigned long);
    long (*unlocked_ioctl) (struct file *, unsigned int, unsigned long);
    long (*compat_ioctl) (struct file *, unsigned int, unsigned long);
    int (*mmap) (struct file *, struct vm_area_struct *);
    int (*open) (struct inode *, struct file *);
    int (*flush) (struct file *, fl_owner_t id);
    int (*release) (struct inode *, struct file *);
    int (*fsync) (struct file *, struct dentry *, int datasync);
    int (*aio_fsync) (struct kiocb *, int datasync);
    int (*fasync) (int, struct file *, int);
    int (*lock) (struct file *, int, struct file_lock *);
    ssize_t (*sendfile) (struct file *, loff_t *, size_t, read_actor_t, void *);
    ssize_t (*sendpage) (struct file *, struct page *, int, size_t, loff_t *, int);
    unsigned long (*get_unmapped_area)(struct file *, unsigned long, unsigned long, unsigned long, unsigned long);
    int (*check_flags)(int);
    int (*dir_notify)(struct file *filp, unsigned long arg);
    int (*flock) (struct file *, int, struct file_lock *);
    ssize_t (*splice_write)(struct pipe_inode_info *, struct file *, loff_t *, size_t, unsigned int);
    ssize_t (*splice_read)(struct file *, loff_t *, struct pipe_inode_info *, size_t, unsigned int);
};

🥎上层应用访问底层驱动的过程

在这里插入图片描述

⚽字符设备驱动程序框架

在这里插入图片描述

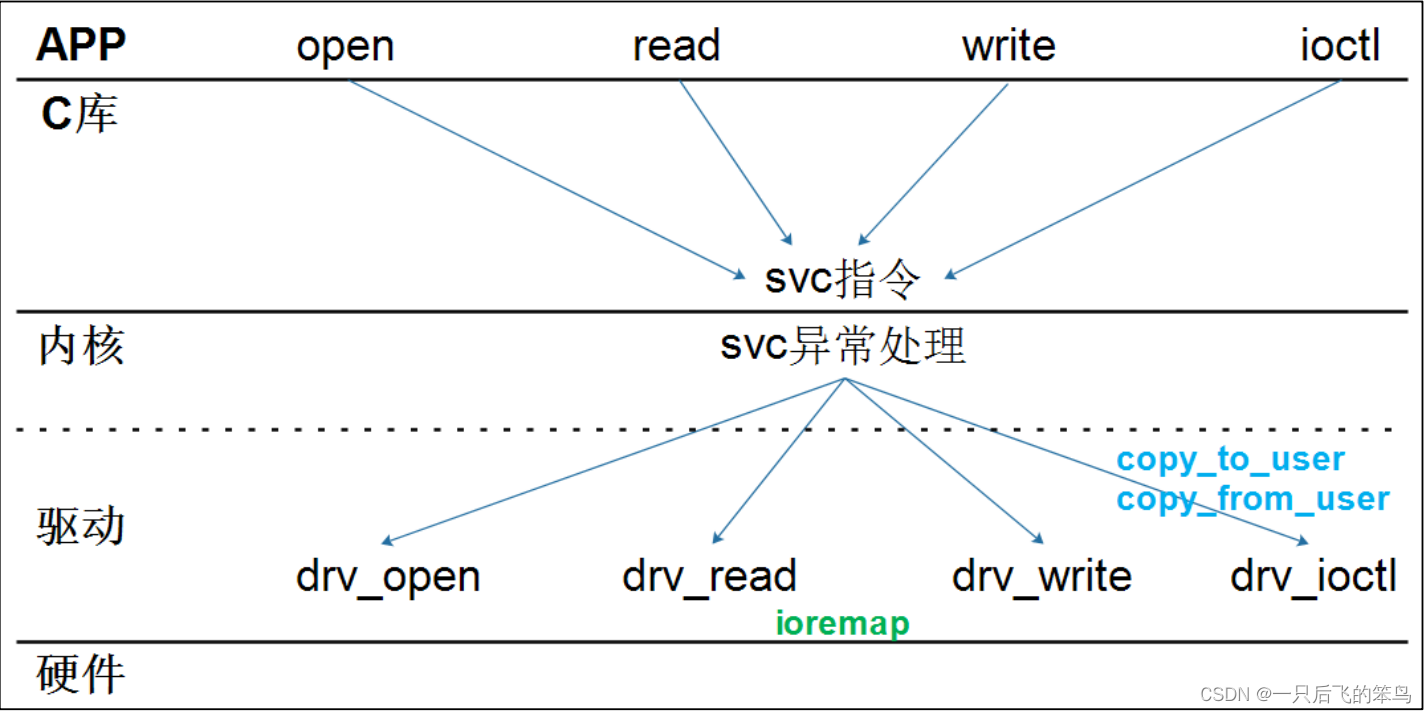

如上图所示，是字符设备的驱动程序框架。在应用层调用open/read/write/ioctl等系统调用接口时，最终会调用驱动层的drv_open/drv_read/drv_write/drv_ioctl等函数，这些函数的则是由驱动工程师来编写的。为什么要采用这样的框架呢？通常来说，应用开发人员对底层的硬件操作方法不甚了解，直接操作底层硬件，稍有不甚就会损毁硬件，所以由更了解硬件的驱动工程师来实现硬件控制部分的代码，并提供接口给应用层，这样应用开发人员不直接接触硬件，就会避免这样的问题。那么，如何编写驱动程序呢？步骤如下：

1. 确定主设备号，或由内核来分配。

主设备号和次设备号

在使用ls -l命令查看文件的详细信息时，可在文件的的最后修改日期前看到两个数（用逗号分隔），这个位置通常显示的是文件的长度；而对于设备文件，这两个数则是相应设备的主设备号和次设备号。通常，主设备号标识设备对应的驱动程序，次设备号则用于确定具体的设备。
在linux内核中，dev_t类型用来保存设备编号。dev_t是一个32位的数，其中的12位用来表示主设备号，而其余20位用来表示次设备号。有几个相关的宏，如下：

MAJOR(dev_t dev);					//dev_t	——> 主设备号
MINOR(dev_t dev);					//dev_t	——> 次设备号
MKDEV(int major, int minor);		//主设备号 + 次设备号 ——> dev_t

分配和释放设备编号

在建立一个字符设备之前，我们的驱动程序首先要做的事情就是获得一个或者多个设备编号。有两种情况，第一种是我们提前明确知道所需要的设备编号，此时我们使用内核提供的函数register_chrdev_region来获得设备编号，该函数原型如下：

/**
* @brief	分配设备编号
* @param	first，表示要分配的设备编号范围的起始值。
* @param	count，表示所请求的连续设备编号的个数。
* @param	name，表示和该设备范围关联的设备名称。
* return	0，分配成功；负值，分配诗失败。
* ********************************************************************************************************************/
int register_chrdev_region(dev_t first，unsigned int count, char *name);

第二种情况是我们不知道设备将要使用哪些设备编号，此时我们使用函数alloc_chrdev_region，内核会为我们分配恰当的设备编号。，该函数的原原型如下：

/**
* @brief	分配设备编号
* @param	dev，出参，在成功完成调用后将保存已分配范围的第一个编号。
* @param	firstminor，表示要使用的被请求的第一个次设备号，它通常是0。
* @param	count，表示所请求的连续设备编号的个数。
* @param	name，表示和该设备范围关联的设备名称。
* return	0，分配成功；负值，分配失败。
* ********************************************************************************************************************/
int alloc_chrdev_region(dev_t *dev, unsigned int firstminor, unsigned int count, char *name);

📓 在用户空间程序可访问上述设备编号之前，驱动程序需要将设备编号和内部函数连接起来。

2. 定义file_operations结构体（核心步骤）。

迄今为止，我们已经为自己分配了一些设备编号，但是还未将任何驱动程序操作连接到这些编号，所以，我们接下来需要先实现驱动程序的操作函数，将其统一封装在file_operation结构体中。
在这里插入图片描述

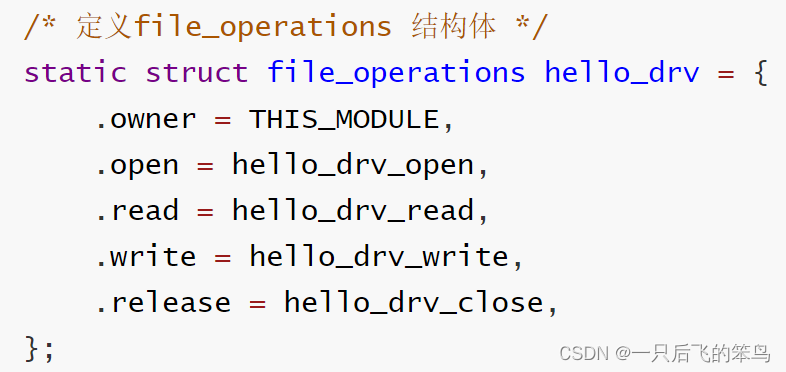

如上图所示，实在hello驱动hello_drv.c文件中定义的file_operations结构体变量，并且进行了初始化，即给函数指针赋值相应的函数。

📓 owner是一个指向模块所有者的指针，是必须设置的。
📓 gcc编译器中增加了使用 .结构体成员=xxx来给成员变量赋值的语法。

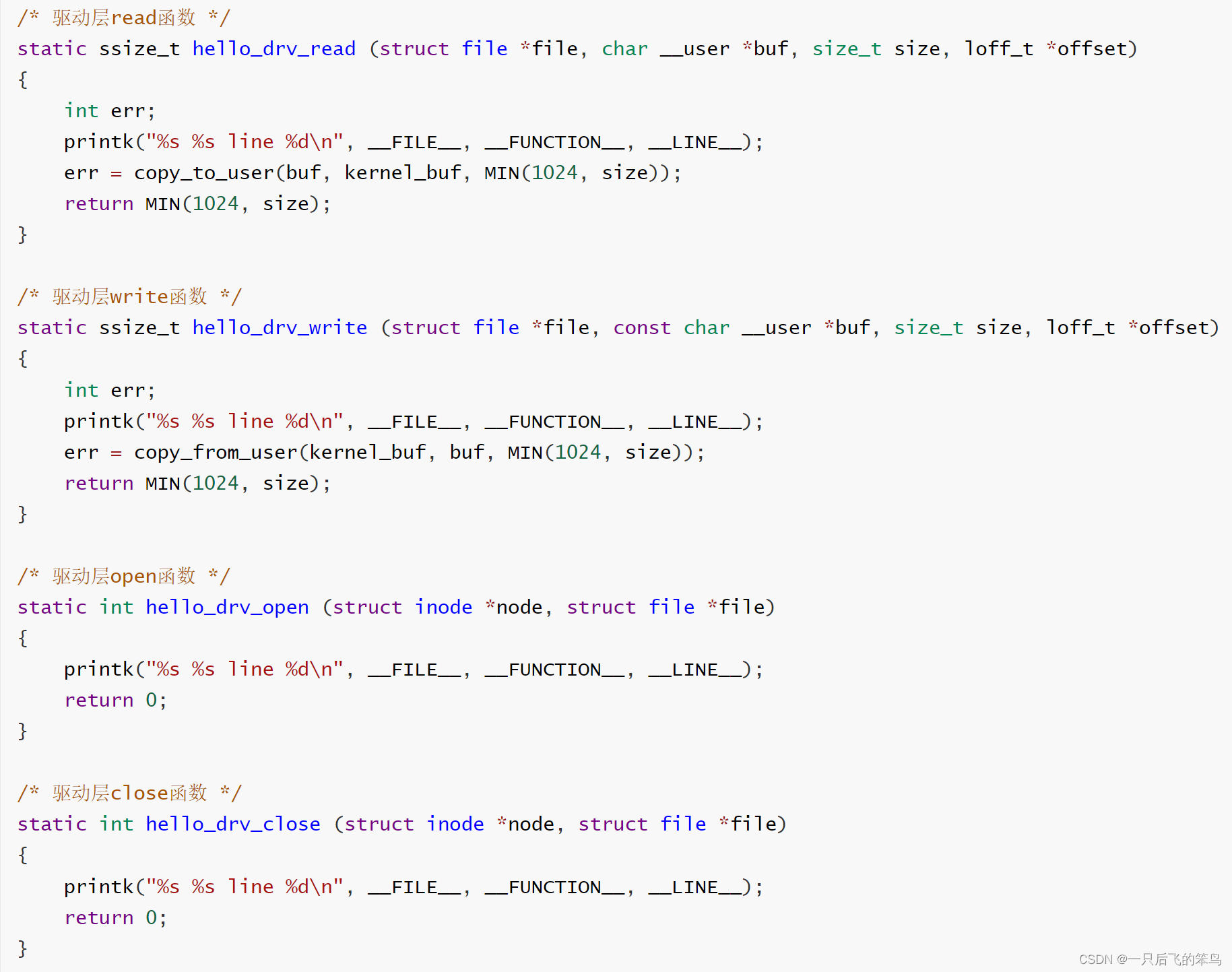

3. 实现对应的drv_open/drv_read/drv_write等驱动操作函数。
在这里插入图片描述
如上图所示，为hello驱动程序的几个操作函数。

4. 把file_operations结构体注册到内核。

做完了以上几个步骤，接下来就需要将驱动程序操作和已经分配号的设备编号连接起来。我们可以理解为内核中存在一个chardevs[]数组，数组的下标就是主设备号，当使用某一类字符设备时，根据下标（主设备号）来找到对应设备的file_operations结构体对象。这样，就可以将驱动程序操作和设备编号连接起来，而所谓注册，就是将file_operations结构体填写到chardevs[]数组中去。

在早期的linux内核中，提供了函数register_chrdev用来注册file_operations结构体，该函数的原型如下：

/**
* @brief	注册file_operations结构体。
* @param	major，设备的主设备号，值为0时，内核自主分配设备号。
* @param	name，驱动程序的名称。
* @param	fops， 表示将要注册的file_operations结构体。
* return	申请的主设备号。
* ********************************************************************************************************************/
int register_chrdev(unsigned int major, const char *name, struct file_operations *fops);

/**
* @brief	注销file_operations结构体。
* @param	major，设备的主设备号。
* @param	name，驱动程序的名称。
* return	0，成功；负值，失败。
* ********************************************************************************************************************/
int unregister_chrdev(unsigned int major, const char *name);

在新的linux内核中，我们首先需要分配一个struct cdev结构体来表示字符设备，如下：

struct cdev *my_cdev = cdev_alloc();

然后，初始化该结构体（将file_operations结构体嵌入进struct cdev结构体），相关函数如下：

/**
* @brief	分配并初始化struct cdev结构体。
* @param	cdev，struct cdev结构体对象。
* @param	fops，需要注册的file_operations结构体。
* return	void。
* ********************************************************************************************************************/
void cdev_init(struct cdev *cdev, struct file_operations *fops);

最后，告诉内核struct cdev结构体的信息。相关函数如下：

/**
* @brief	告诉内核struct cdev结构体的信息。
* @param	cdev，struct cdev结构体对象。
* @param	num，该设备对应的第一个设备编号。
* @param	count，和设备关联的设备编号的数量，通常取1。
* return	0，成功；负值，失败。
* ********************************************************************************************************************/
int cdev_add(struct cdev *cdev, dev_t num, unsigned int count);

5. 定义入口函数，安装驱动程序时就会调用这个入口函数。

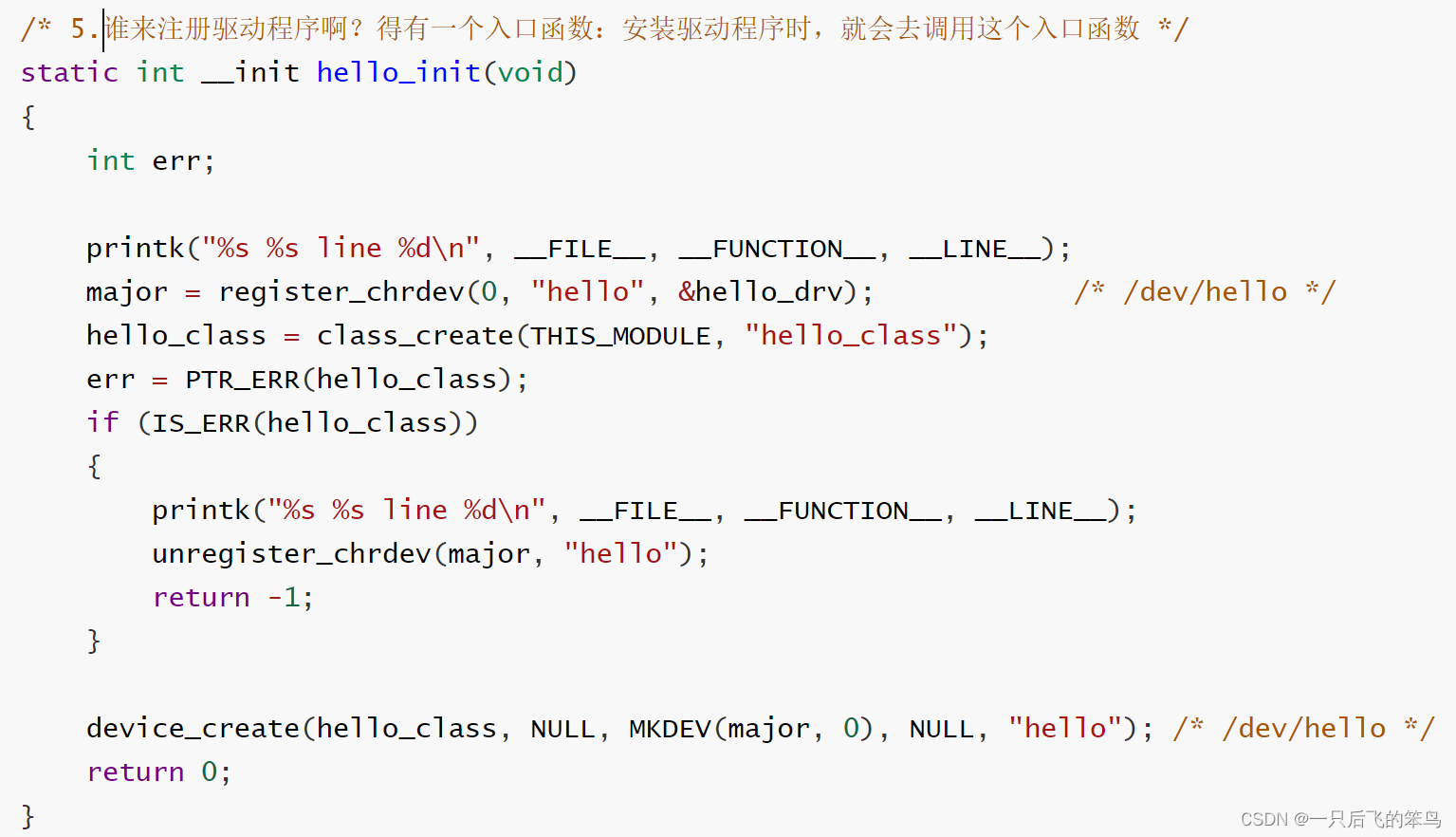

我们上面步骤4中注册file_operations结构体到内核是在入口函数中完成的，入口函数使用宏__init修饰。如下所示，是hello驱动的入口函数：
在这里插入图片描述

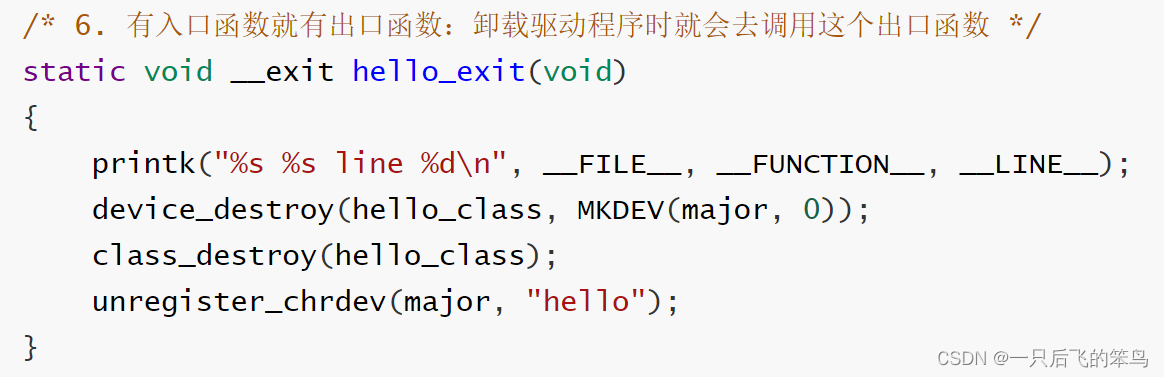

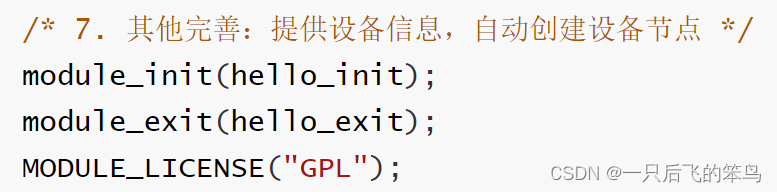

如上图所示，我们在使用insmod安装驱动程序的时候，内核会自动调用hello_init函数，在该函数中完成：
