不平衡电桥中的星三角变换电流关系

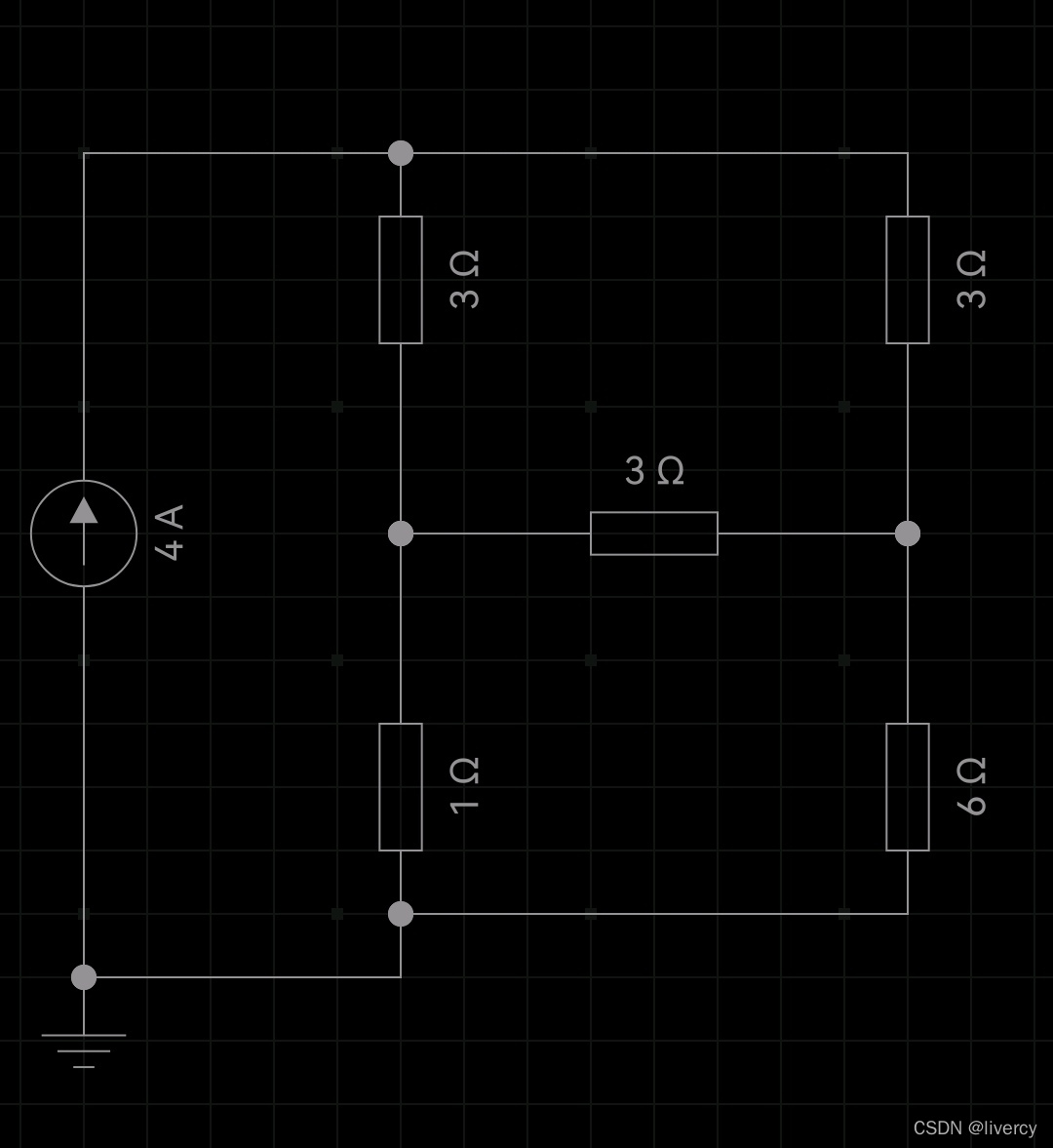

存在一个不平衡电桥，如下

如何求解各支路电流？

据本人实验，根据星三角变换关系，有，

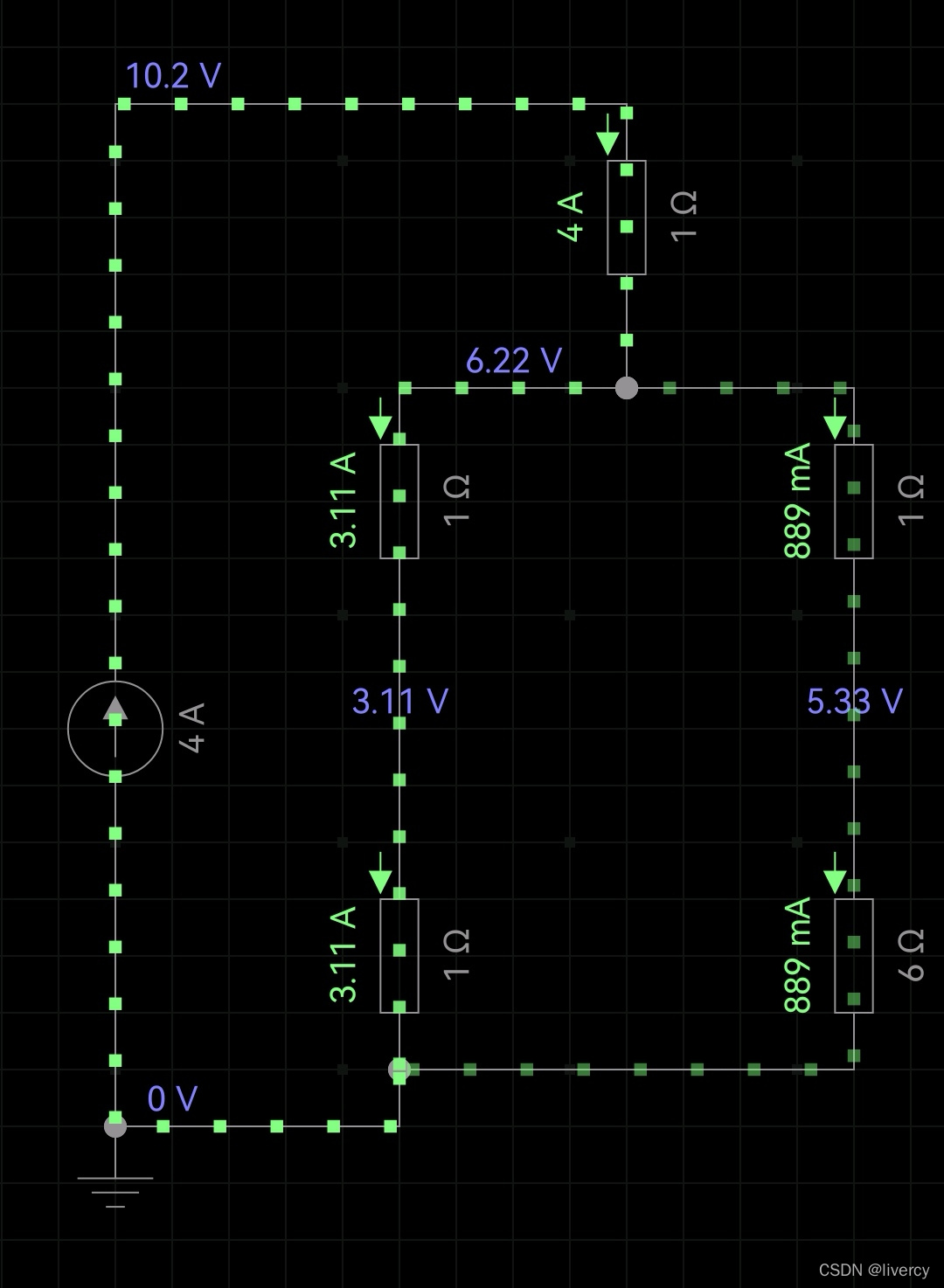

将上部三角形电阻网络变换为星形电阻网络，则根据分流公式有

左边：（7/（2+7））x 4＝3.11A

右边：（2/（2+7）） x 4＝0.889A

3.11A为原电阻网络左下支路电流，0.889A为原电阻网络右下支路电流。

继续变换，原电阻网络下部三角电阻网络至星形电阻网络，

则根据分流公式有

左边：（4.8/（3.3+4.8））x 4＝2.37A

右边：（3.3/（3.3+4.8）） x 4＝1.63A

2.37A为原电阻网络左上支路电流，1.63A为原电阻网络右上支路电流。

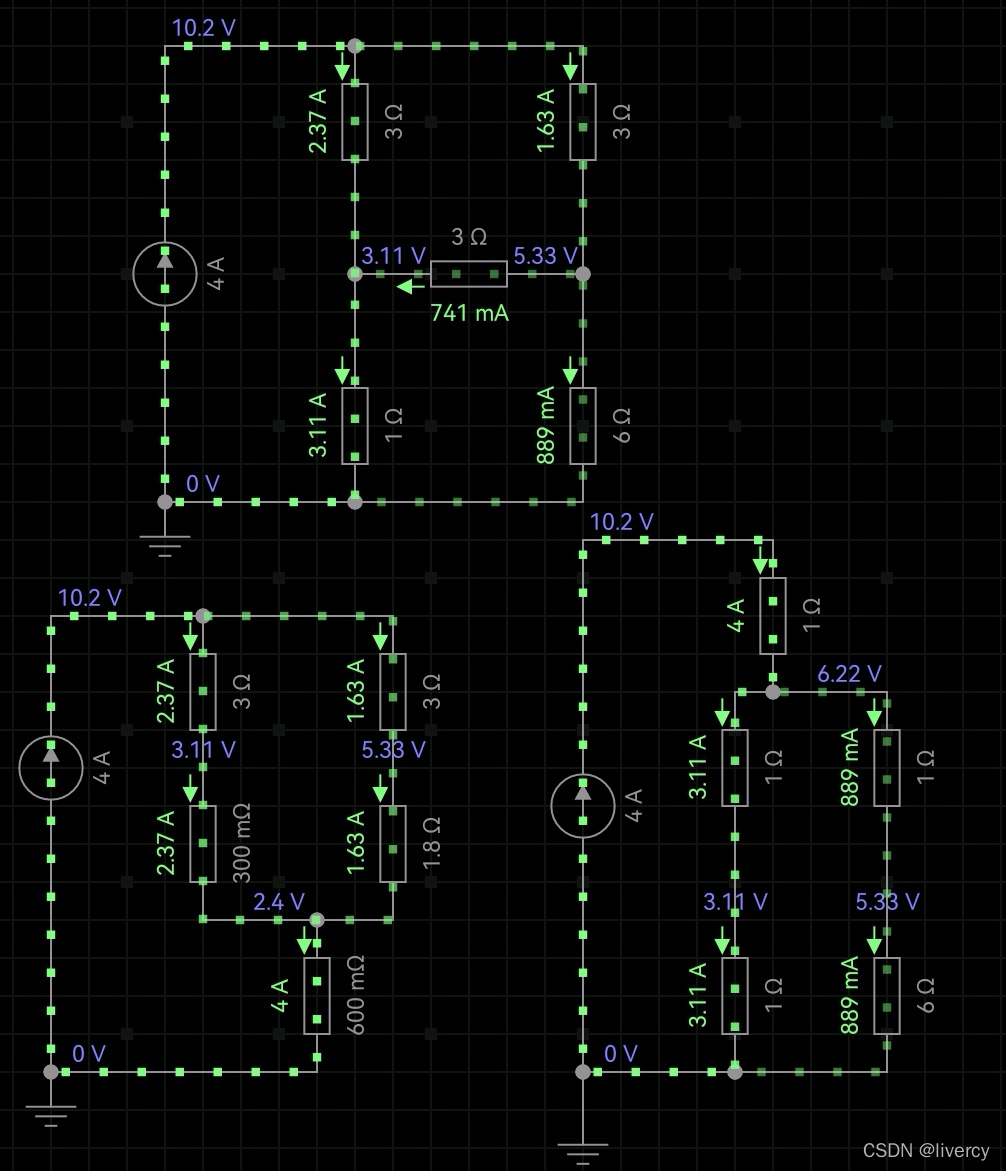

整体对比如下图所示，

记于，2022年5月24日晚。
