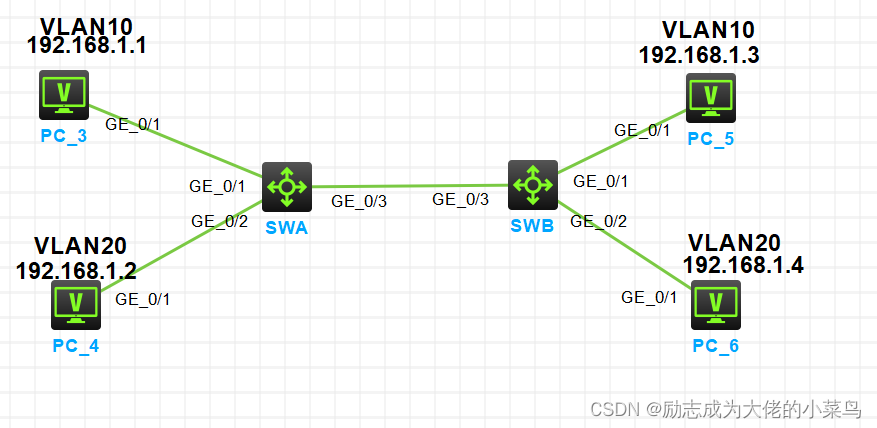

查看两台交换机之间相连的端口信息SWB略，可以看到PVID是1，端口类型是trunk，允许所有vlan通过，但实际只有vlan1、vlan10 和vlan 20能通过这个端口（因为该交换机实际上只有vlan 1 vlan 10 vlan 20）.PC3 PING PC5不通，是由于两台交换机之间相连的端口都属于VLAN 1 ,所以即使两台PC机所在的端口属于同一个VLAN也是无法PING通的。配置完成后再次查看vlan 10与vlan20的信息，SWA略。在交换机上创建VLAN，并将端口划分至相应的端口。.

IS-IS的路由默认级别是Level-1-2，R1、R2及R3在同一个区域，所以R1和R2/R3会同时建立Level-1和Level-2的邻接关系，造成建立重复的邻接，增加路由器的性能压力，浪费网络带宽。实例R2，unfoshu为打开刚刚关掉的端口，R3、R4操作一致，可以看到现在依然有邻接关系，说明配置成功！IS-IS的配置方式，是先创建IS-IS进程，配置NET地址，然后在需要宣告的接口下使能IS-IS即可。创建IS-IS进程，并在端口上使能，R1、R2、R3及R4配置一样，这里只展示R1、R2。...

由于R3上的业务网段是连续的C类网段，配置静态路由时，将R3上的业务网段聚合，同时需要修改优先级，作为R2链路故障时的备用链路。在R1上关闭与R2连接的端口后再次查看路由表，确认当R2的链路断了之后R1所有到达业务网段的路由会自动切换为静态路由。查看R1、R2的路由表，查看R1和R2是否只存在业务网段的聚合路由，且在R1上有限选择RIP路由。1、按照图示配置IP地址，R3上链接192.168.x.x/244个业务网段。4、要求R1上到达所有业务网段优先走R2，当R2的链路故障时，自动切换到走R3。.....

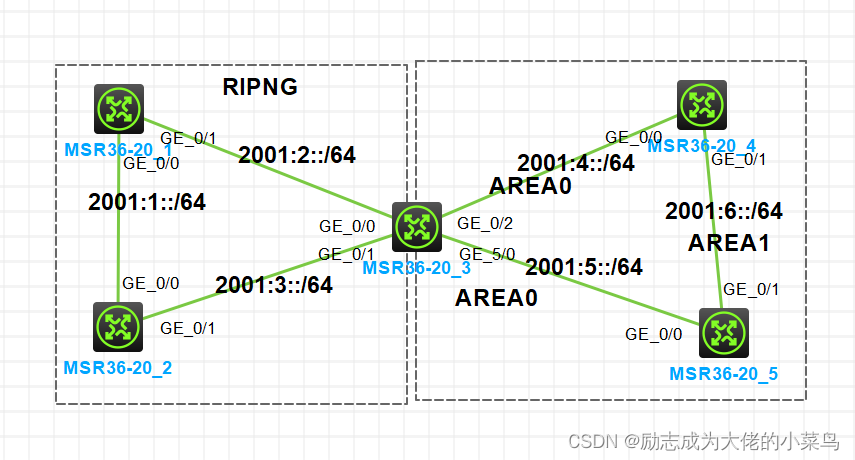

2、按照图示配置RIPNG及OSPFV3,OSPF的Router-id为x.x.x.x，x为设备编号。实验拓扑如图所示，每台路由器的端口IP地址最后一位为其路由编号。3、在R3上对RIPNG和OSPFV3进行双向引入。在R3上对OSPFV3和RIPNG双向引入。在R4上查看路由表，可以看到路由引入成功。在R1上查看路由表，可以看到路由引入成功。在R3上配置OSPFV3并在端口上使用。在R1上创建RIPNG，并在端口上使能。同理R2及R3与R1、R2相连的端口。1、按照拓扑图配置ipv6地址。...

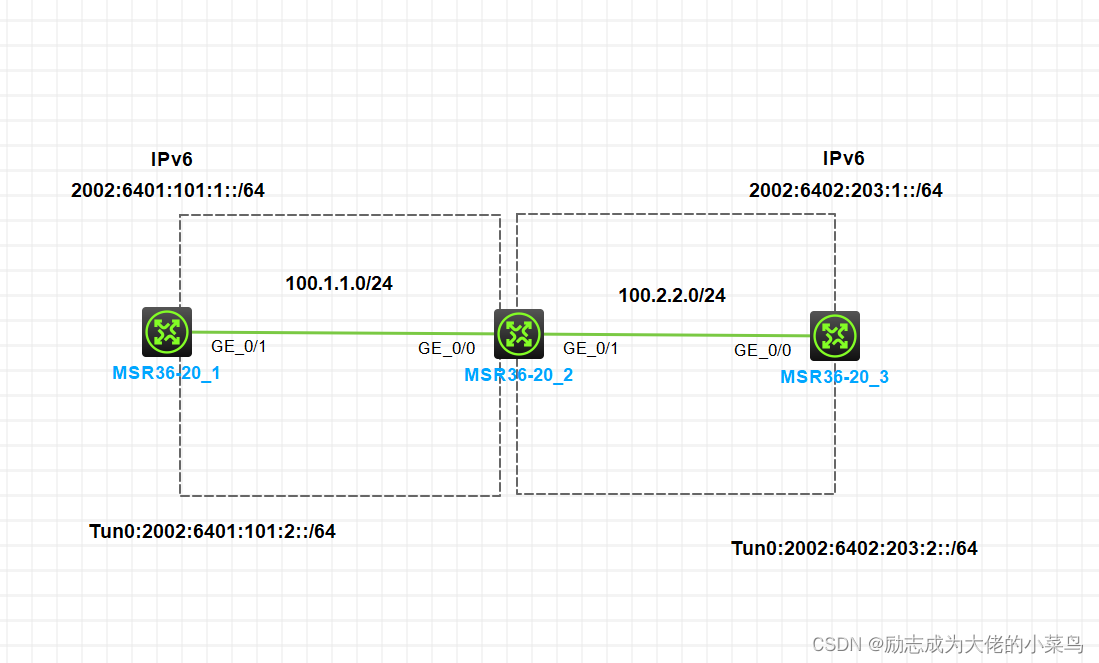

实验要求实验拓扑 1.配置IP地址R1 R2 R3 配置OSPF联通IPv4 测试IPv4是否连通 R1ping R2、R3 R3 ping R1、R2 配置隧道 配置默认路由，指定6 to 4 tunnel口 测试连通性

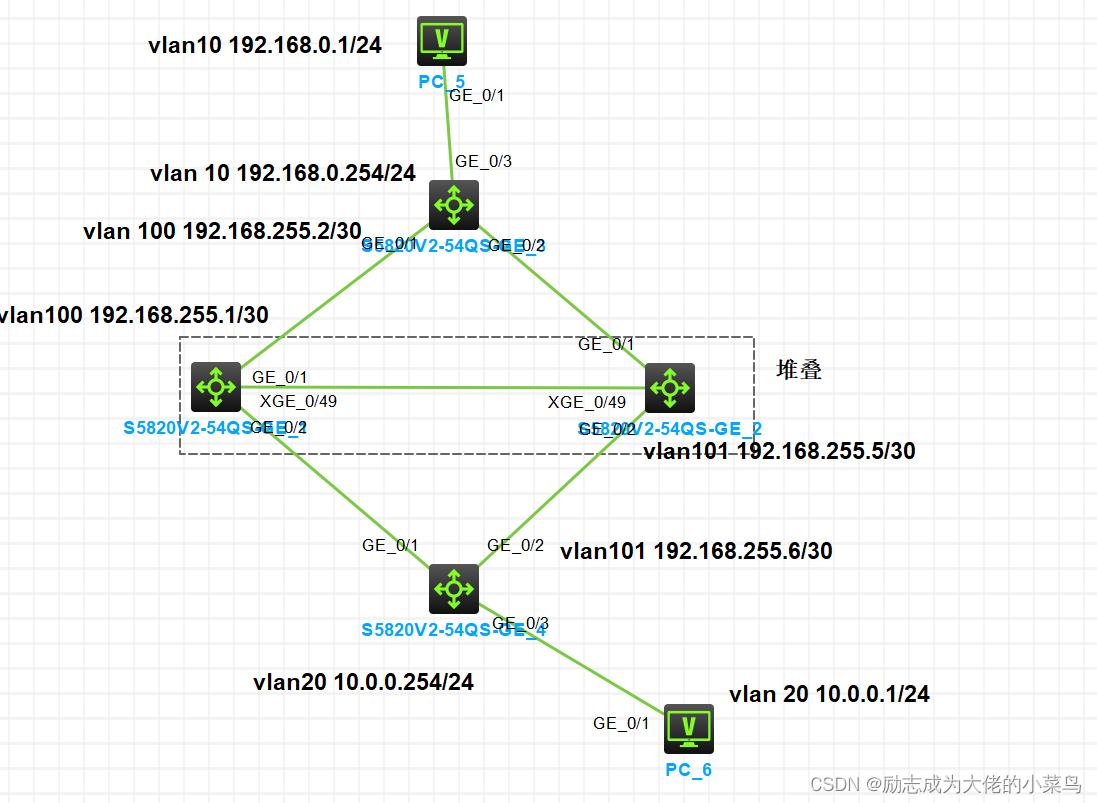

配置堆叠交换机，通过配置IRF堆叠，实现PC6访问PC5，PC5的网关为192.168.0.254实验拓扑图如下：（为了方便查看，将交换机的名字修改成A、B、C、D） 在交换机A上，关闭需要使用的IRF物理端口，和同一组中其他端口（同一组中的所有端口用途必须相同）交换还击A上，绑定设备的逻辑堆叠口和物理堆叠口，同时使能当前设备的堆叠功能和激活IRF端口下的配置 在交换机A上，配置IRF设备的成员编号为1 在交换机B上做与交换机A相同的操作，将成员编号配置成2 重启交换机B并保存配置 重命名交换机A为A

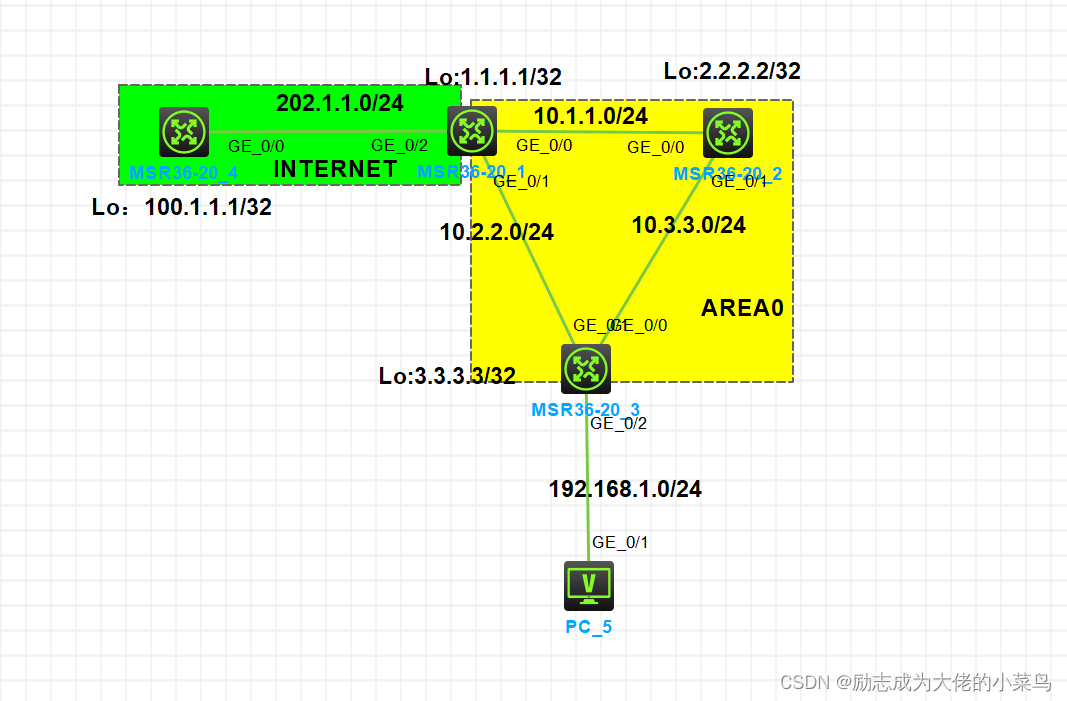

实验拓扑 修改名称分别为R1、R2、R3、R4 实验要求： 一：配置IP地址R1R2 R3 R4 二：配置OSPF，除了连接外网的端口，其余端口都划入AREA 0R1 R2 R3 把R3与PC相连的端口设置成静默接口，防止报文冲击业务网段在R1上设置一条通往外网的静态路由将OSPF引入，由于之前已经在R1上配置了静态路由，所以不需要带always参数 在R2、R3上查看路由表，发现此时已经有了一条默认路由，说明OSPF引入路由成功了 在R1上配置ACL、EASY IP ，使内网可以访问互联网要求业务网

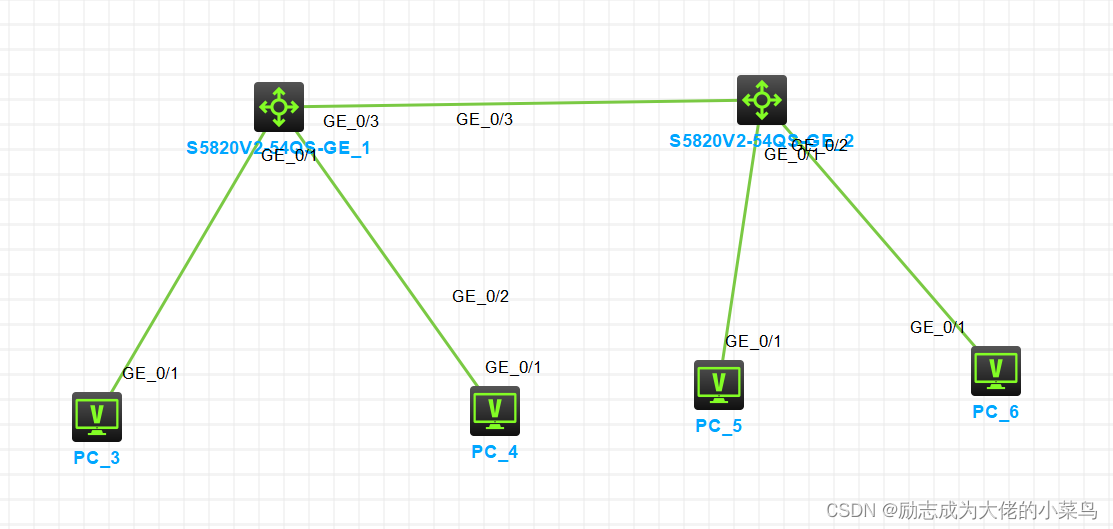

实验拓扑两个交换机的G1/0/3口配置成trunk模式创建两个vlan,分别为vlan 10 、vlan 20。G1/0/1、G1/0/2分被划入vlan 10、vlan 20。实验过程如下：创建vlan 并将端口划入，两个交换机配置过程相同。将G1/0/3端口配置成trunk模式，并且允许vlan 10、vlan 20通过。 配置PC的IP地址，注意分配好IP地址后记得启用，并且端口管理点击启用。四台PC的IP地址分别为192.168.1.1、192.168.1.2、192.168.1.3、192.168
