MATLAB的Simulink使用及实例

MATLAB的Simulink使用及实例

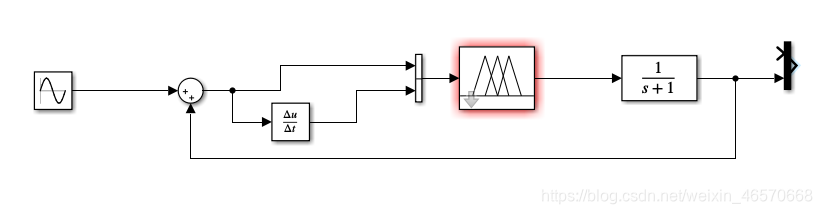

今天我们来新建一个如图所示的simulink文件

源代码已经上传了，只要5积分就可以下载啦，嘿嘿。

https://download.csdn.net/download/weixin_46570668/13967858.

新建一个Simulink

有两种方法

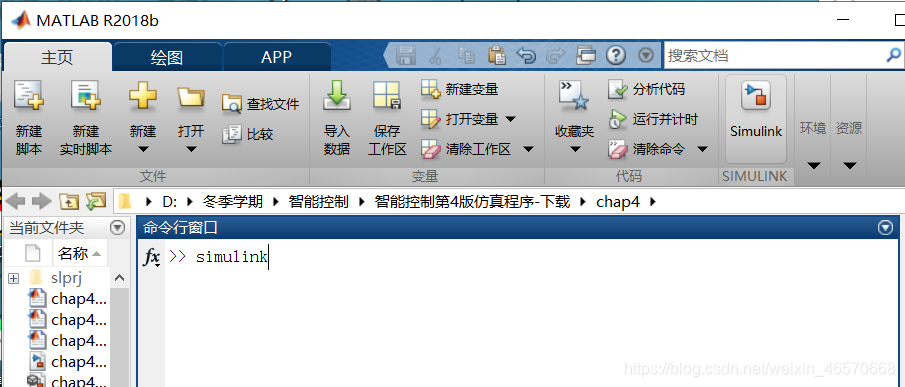

第一种在命令行直接输入similink，然后回车键就好了（注意simulink第一个S是小写哦）
第二种我们可以直接在MATLAB上面找到simulink，如下图所示点进去就可以了

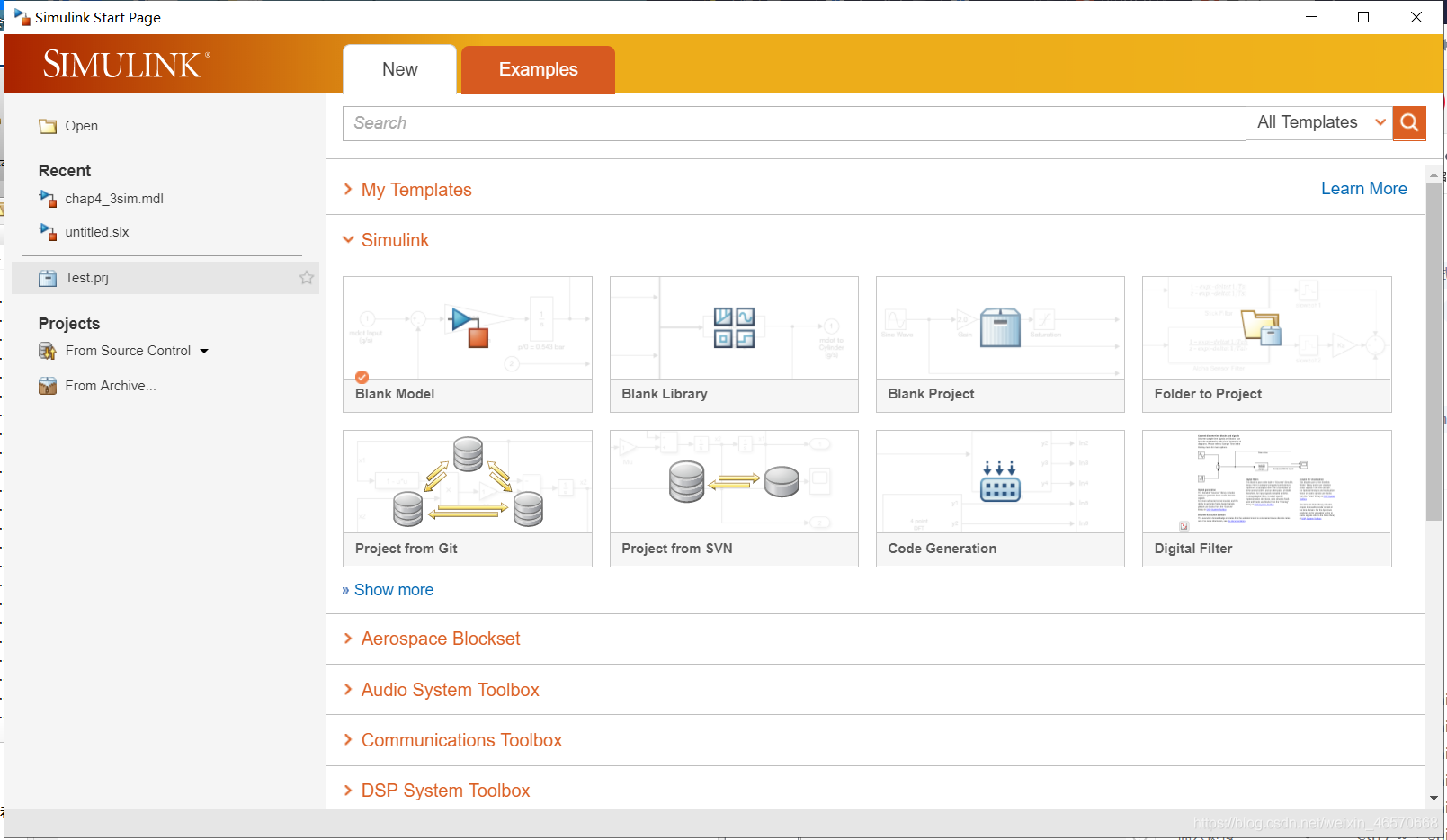

点进去之后会出现如下图所示，有多种框架供我们选择
我们选择默认的左上角的Blank model（空白模型），点进去

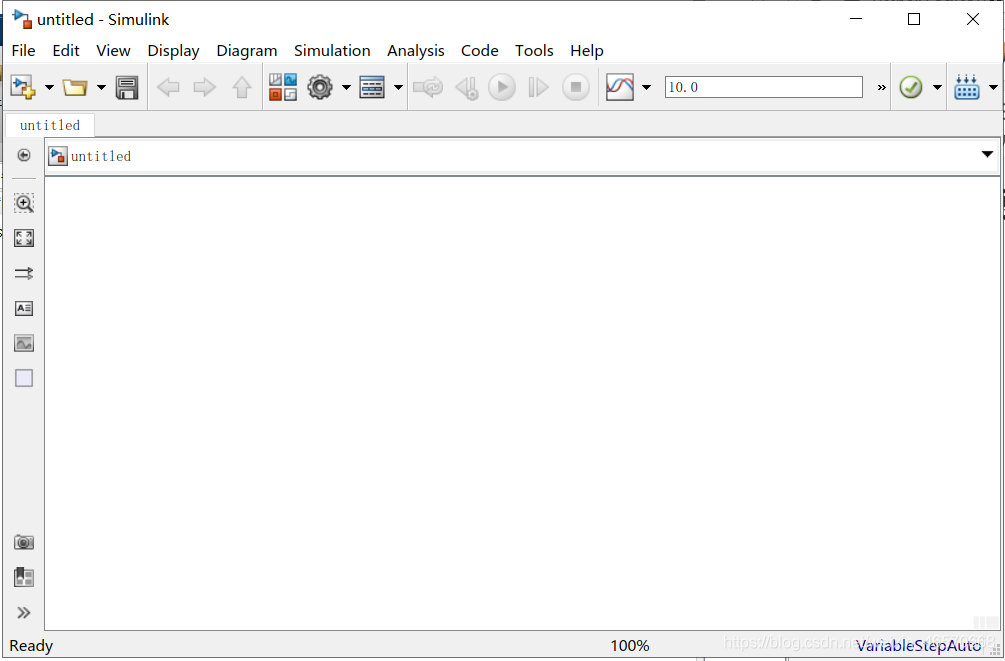

出现如图所示，
一个新的模型就建好啦，接下来保存在你想保存的地方就可以了。

向model中添加组件

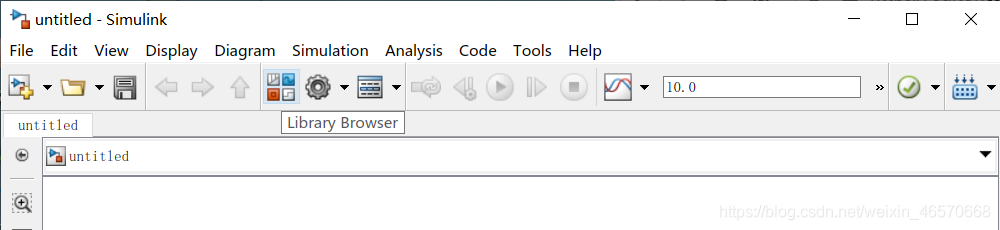

在我们新建的项目的菜单栏里可以看到一个红红蓝蓝的标叫Library Browser，我们点进去

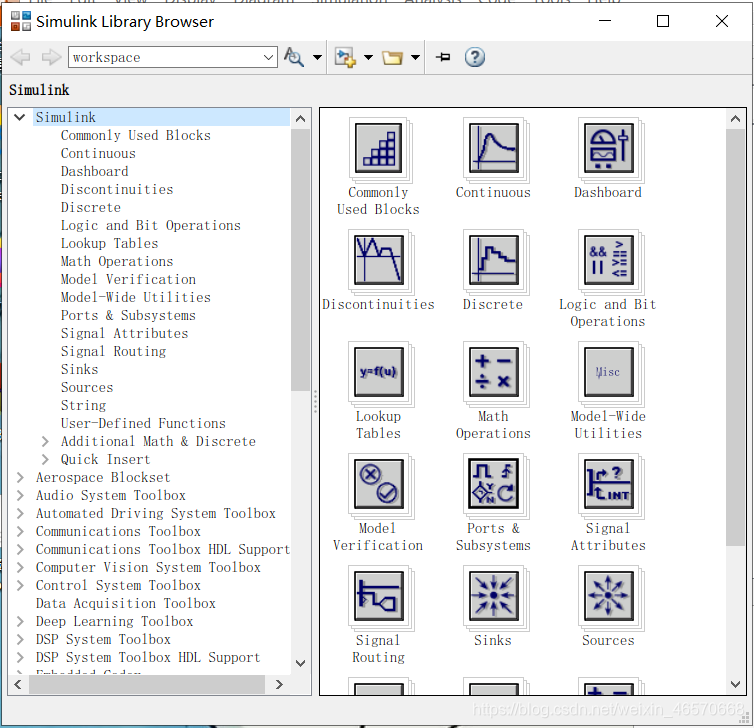

将会出现如下所示，这便是我们需要的组件库啦

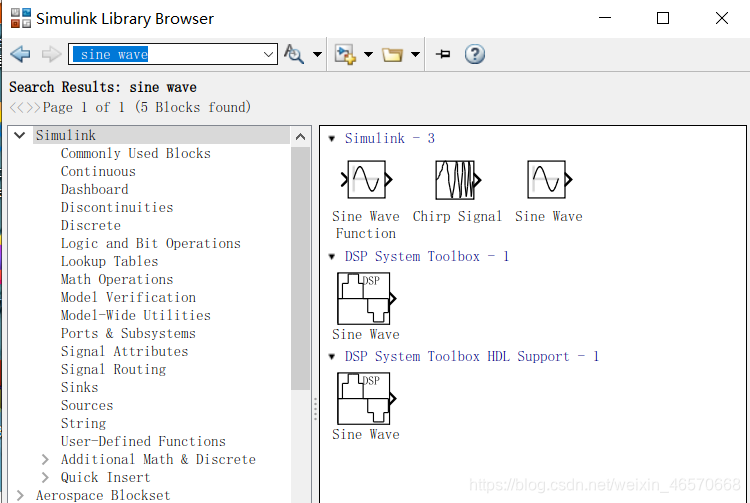

想要插入什么组件都可以在这里找到，左上角有一个搜索框，我们可以在这里搜索名称，比如我要插入一个正弦函数
搜索sine wave

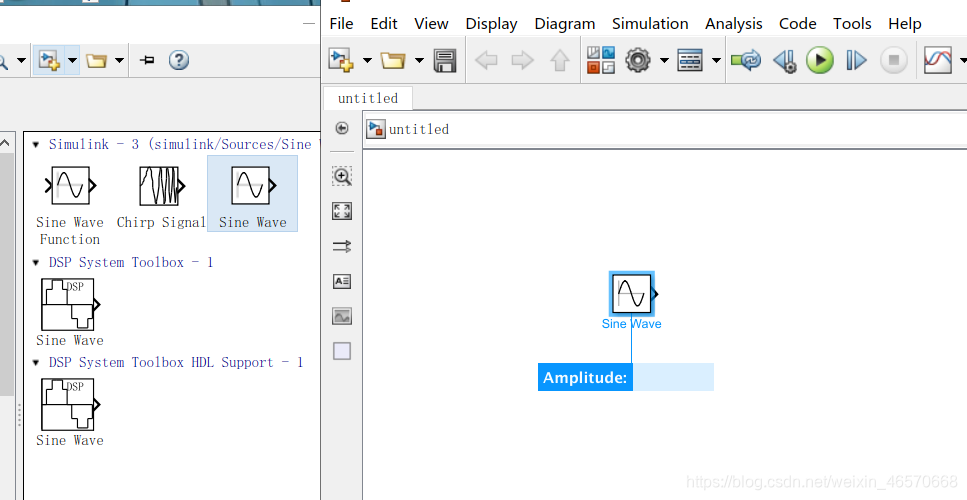

就出现了好多相关组件，选择我们想要的那一个拖动进我们的model项目界面就可以了。

将各个组件连线及交叉连线

连线非常简单，只需要把我们的鼠标移动到组件的起始点或是终止点就会出现一个“+”号，如图所示：
我们只需要按住，拉向我们想要指向的一端就可以了。
不过我们经常会遇到交叉节点的状况，这该怎么办呢

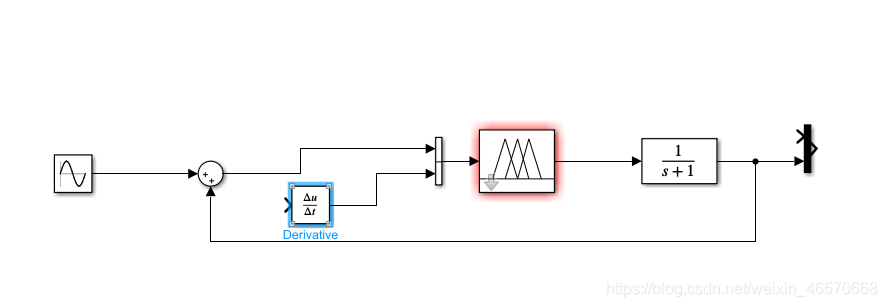

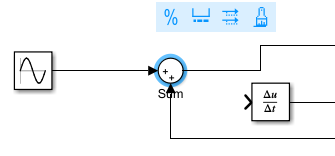

如图所示，我们想要这个Derivative和前面的加法器相联，但是加法器已经没有接口了，那我们就只能交叉连线了。既然顺着来不行，那我们就逆着来
我们把鼠标放在Derivative上出现加号的时候，我们拖动它到加法器的连线上去。这样就连接好了，我们可以拖动结点位置，让它变得更好看。

各种参数，名称，Trancefer Fcn参数设置

当我们选中组件时，上面会出现三个蓝色的小点，我们把鼠标放上去，就可以看到一些功能了
比如我们点击左二就可以显示组件名称
当我们想设置参数的时候，只要双击组件就可以了。
比如双击sum，如图所示，

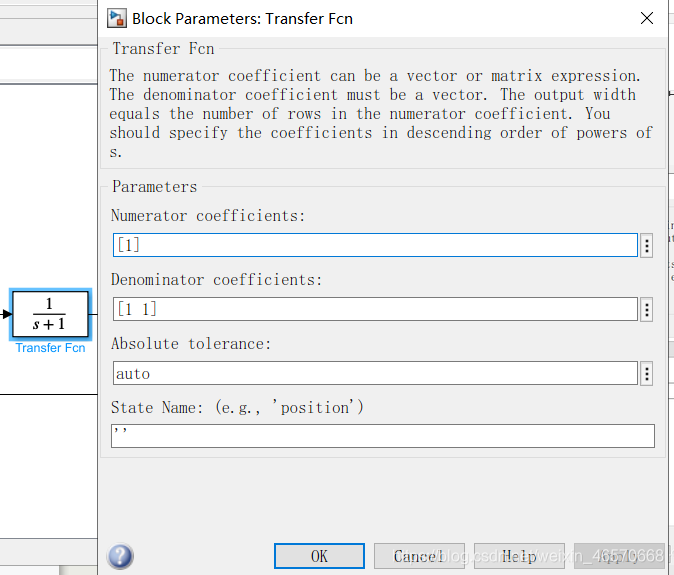

下面我们来看一下如何设置Transfer Fcn组件的参数，我们双击Transfer Fcn，如图所示
其中Numerator coefficients是指分子
Denominetor coefficients指的是分子

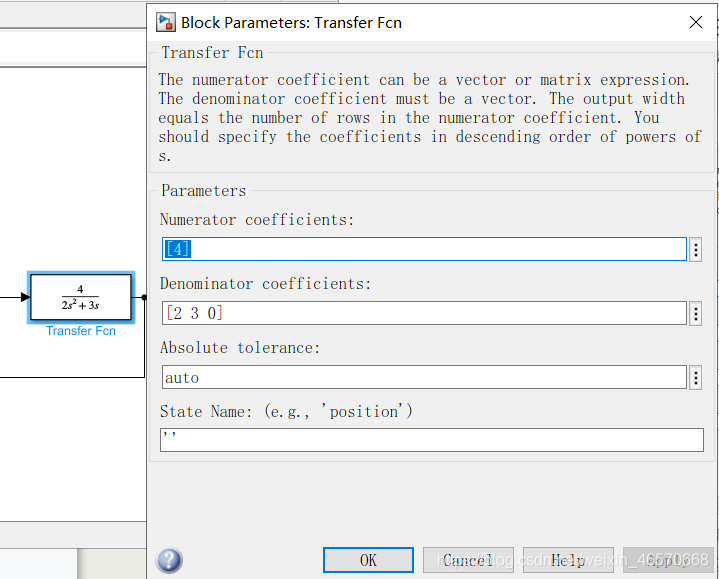

假如我想把分母变为二阶，并且把系数分别改为2,3,0，效果如图

运行

做好之后就可以点击上面的运行按钮运行啦

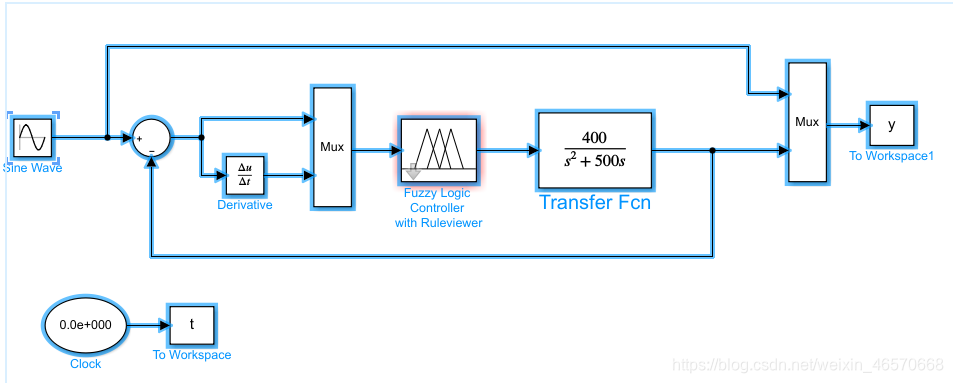

我最终的效果图如下

运行结果如下
