i.MX6ULL终结者Cortex-A7寄存器组

最新推荐文章于 2024-04-21 20:58:33 发布
最新推荐文章于 2024-04-21 20:58:33 发布
阅读量442 收藏
点赞数
分类专栏： i.MX6ULL终结者 # 第二部分 裸机开发 文章标签： linux 嵌入式 开发平台
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_46635880/article/details/108441944
版权
本文详细介绍了ARM Cortex-A7的寄存器组，包括16个通用寄存器R0-R15，其中R15作为程序计数器，以及CPSR和SPSR程序状态寄存器。通用寄存器分为未备份和备份两类，而状态寄存器用于保存程序状态。在不同模式下，某些寄存器具有独立的物理寄存器，以支持快速中断和其他模式的需求。
摘要由CSDN通过智能技术生成

文章目录

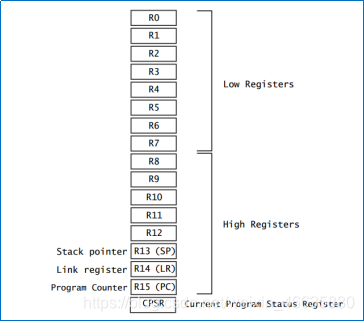

ARM架构提供了16个32位的通用寄存器R0-R15工软件使用，其中的15个（R0-R14）可以被用作通用数据存储，R15作为程序计数器（PC），用来保存将要执行的指令，软件直接操作R15可以改变程序的执行流程。ARM提供了一个当前程序状态寄存器CPSR和一个备份程序状态寄存器SPSR，SPSR寄存器就是CPSR寄存器的备份，所以Cortex-A7一共有18个寄存器，如图 1所示：

在这里插入图片描述

图 1

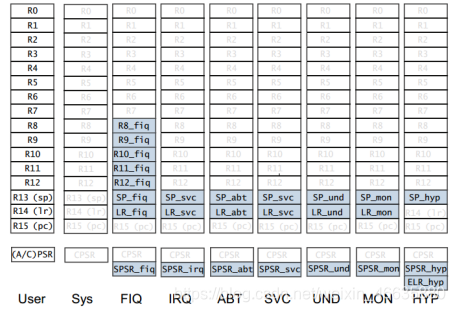

上一节我们讲了Cortex-A7有9种运行模式，每一种运行模式都有一组与之对应的寄存器组。每一种模式可见的寄存器包括15个通用寄存器(R0~R14)、一两个程序状态寄存器和一个程序计数器（PC）。在这些寄存器中，有些是所有模式所共用的同一个物理寄存器，有一些是各模式自己所独立拥有的，各个模式所拥有的寄存器如图 2所示：

在这里插入图片描述

图 2

从上图中可以看出浅色字体的是与User模式所共有的寄存器，蓝绿色背景的是各个模式所独有的寄存器。可以看出在所有的模式中，寄存器组(R0~R7)
是共享同一组物理寄存器的，从R8开始的寄存器在
