IPSEC over GRE

顾名思义，就是对数据包先进行ipsec的封装，然后再外面加上一层GRE的封装，但是这种封装方式缺点很多，ipsec无法支持组播，所以tunnel口的两端不能运行关于组播的一些路由协议，比如ospf，如果运行，那么私网数据在公网上依然能被看到，那么vpn就没意义了。华三的官方配置手册上面也说了这种方式不能充分利用二者的优势，一般不推荐使用，但是它可以不好，我们不能不会。

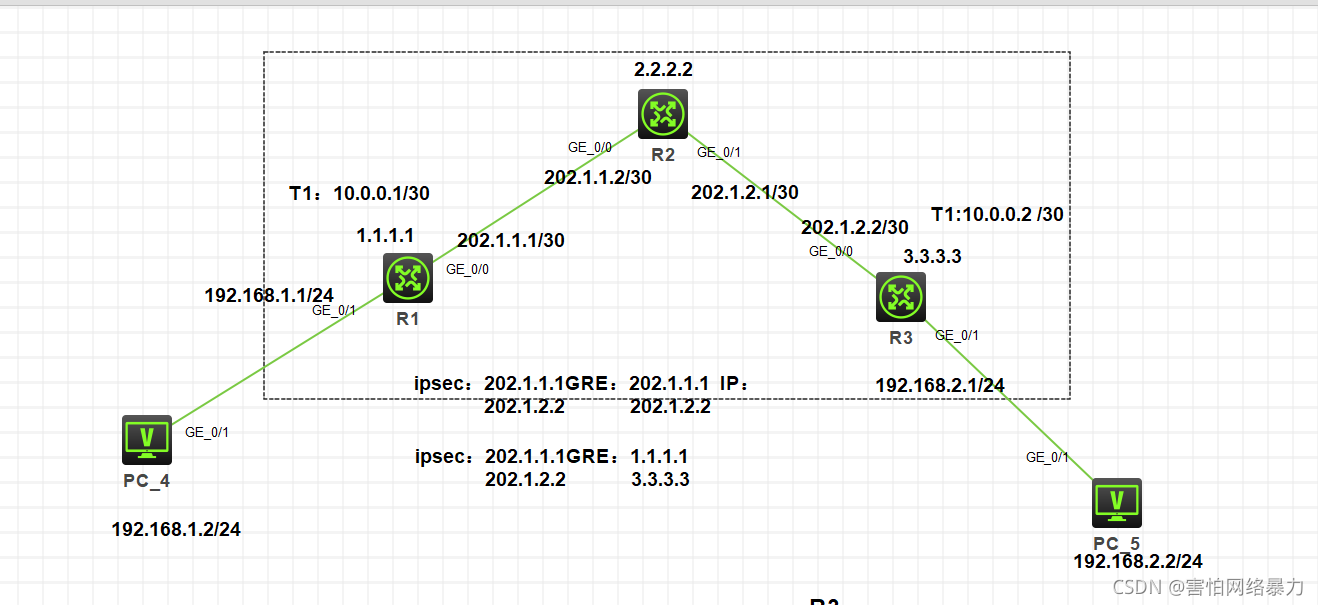

实验组网

需求：
三台路由器模拟公网，公网运行ospf保证两端公网可达，在R1和R3上运行ipsec over gre保证两端私网可达。
地址配置和ospf不做过多赘述

R1：配置gre

[H3C]interface Tunnel1 mode gre
[H3C-Tunnel1]ip address 10.0.0.1 255.255.255.252
[H3C-Tunnel1]source 202.1.1.1
[H3C-Tunnel1]destination 202.1.2.2

R3：配置gre

[H3C]interface Tunnel1 mode gre
[H3C-Tunnel1]ip address 10.0.0.2 255.255.255.252
[H3C-Tunnel1]source 202.1.2.2
[H3C-Tunnel1]destination 202.1.1.1

引流
R1

[H3C]ip route-static 192.168.2.0 24 Tunnel  1

R3

[H3C]ip route-static 192.168.1.0 24 Tunnel  1

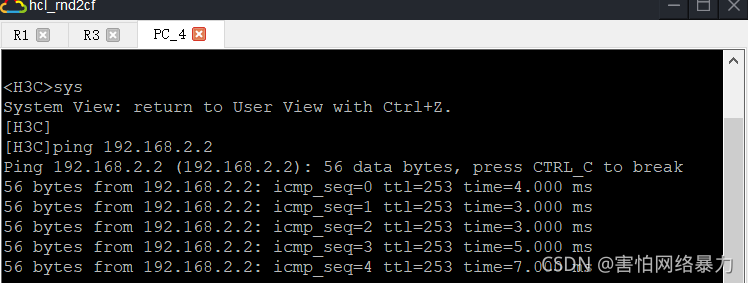

这时候两端私网已经通了，但是只是一个gre的隧道

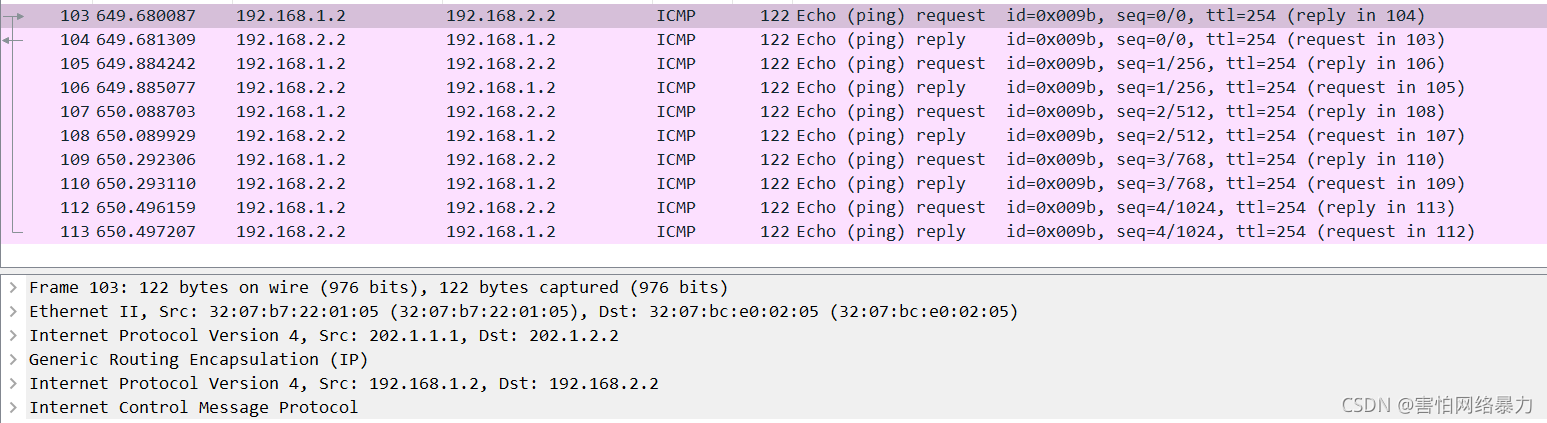

这时通过抓包可以很明显的发现私网数据包被gre进行封装了

配置ipsec感兴趣流
R1

[H3C-acl-ipv4-adv-3000] rule 0 permit ip source 192.168.1.2 0 destination 192.16
8.2.2 0

R3

[H3C-acl-ipv4-adv-3000] rule 0 permit ip source 192.168.2.2 0 destination 192.16
8.1.2 0

配置ike和ipsec
R1

[H3C]ike keychain 1
[H3C-ike-keychain-1] pre-shared-key address 10.0.0.2 255.255.255.255 key simple
123
[H3C-ike-keychain-1]qu
[H3C]ike proposal 1
[H3C-ike-proposal-1]qu
[H3C]ike profile 1
[H3C-ike-profile-1] keychain 1
[H3C-ike-profile-1] local-identity address 10.0.0.1
[H3C-ike-profile-1] match remote identity address 10.0.0.2 255.255.255.255
[H3C-ike-profile-1] proposal 1
[H3C-ike-profile-1]qu
[H3C]ipsec transform-set 1
[H3C-ipsec-transform-set-1] esp encryption-algorithm des-cbc
[H3C-ipsec-transform-set-1] esp authentication-algorithm md5
[H3C-ipsec-transform-set-1]qu
[H3C]ipsec policy zx 1 isakmp
[H3C-ipsec-policy-isakmp-zx-1] transform-set 1
[H3C-ipsec-policy-isakmp-zx-1] security acl 3000
[H3C-ipsec-policy-isakmp-zx-1] remote-address 10.0.0.2
[H3C-ipsec-policy-isakmp-zx-1] ike-profile 1
[H3C-ipsec-policy-isakmp-zx-1]qu

R3

[H3C]ike keychain 1
[H3C-ike-keychain-1]pre-shared-key address 10.0.0.1 255.255.255.255 key simple 1
23
[H3C-ike-keychain-1]qu
[H3C]ike profile 1
[H3C-ike-profile-1]keychain 1
[H3C-ike-profile-1]local-identity address 10.0.0.2
[H3C-ike-profile-1]match remote identity address 10.0.0.1 255.255.255.255
[H3C-ike-profile-1]proposal 1
[H3C-ike-profile-1]qu
[H3C]ike proposal 1
[H3C-ike-proposal-1]qu
[H3C]ipsec transform-set 1
[H3C-ipsec-transform-set-1]esp encryption-algorithm des-cbc
[H3C-ipsec-transform-set-1]esp authentication-algorithm md5
[H3C-ipsec-transform-set-1]qu
[H3C]ipsec policy zx 1 isakmp
[H3C-ipsec-policy-isakmp-zx-1]transform-set 1
[H3C-ipsec-policy-isakmp-zx-1]security acl 3000
[H3C-ipsec-policy-isakmp-zx-1]remote-address 10.0.0.1   #这个一定要配  不然ike起不来
[H3C-ipsec-policy-isakmp-zx-1]ike-profile 1
[H3C-ipsec-policy-isakmp-zx-1]qu

这里需要注意ipsec策略的应用接口，私网数据到达出口设备上会查找路由表，发现去往对端私网要走tunnel 1接口，那么数据到达tunnel口里面就会进行gre的封装，但是我们的需求是先封装ipsec，ipsec是应用在哪个接口，就会使用哪个接口的ip，所以这里把ipsec应用在tunnel口里面，让数据包先去出发ipsec，进行ipsec封装，在匹配直连路由到达对面，为什么匹配直连，因为ipsec使用tunnel口ip进行封装，tunnel口的ip和对端就相当于直连！
R1 R3

[H3C]interface Tunnel 1
[H3C-Tunnel1]ipsec  apply policy zx

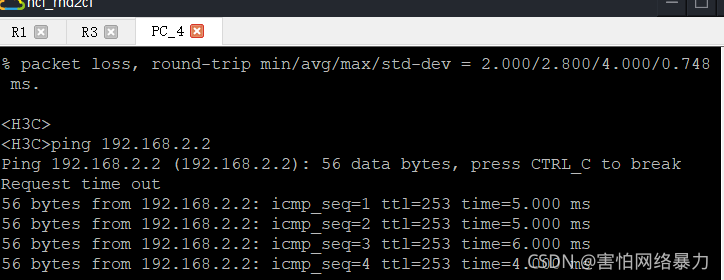

这时随便哪端先触发，都会先进行ipsec封装，在进行gre的封装

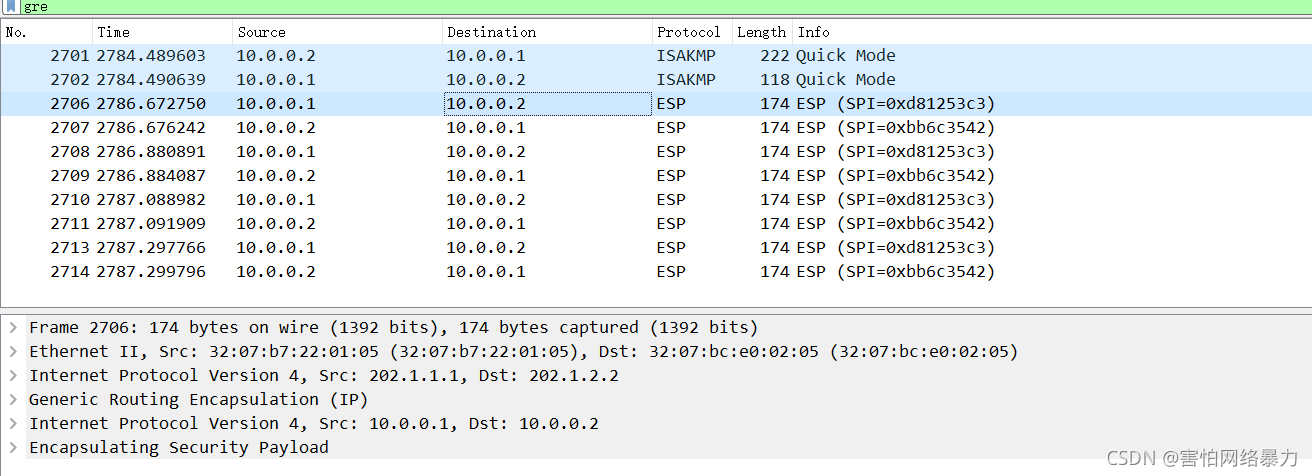

抓包看一下封装，这时再去ping就不能看icmp包了，因为内层的数据包头和icmp协议已经被ipsec加密了，可以过滤只看gre，或者esp协议！

可以看到依然有两个ip头部，但是内层的却是gre隧道的ip地址，也就是ipsec的封装，并不是发起连接的内网地址，外层依旧是gre头部，使用公网进行封装！
