orcad capature17.4 菜单显示不全问题的解决

#问题的描述

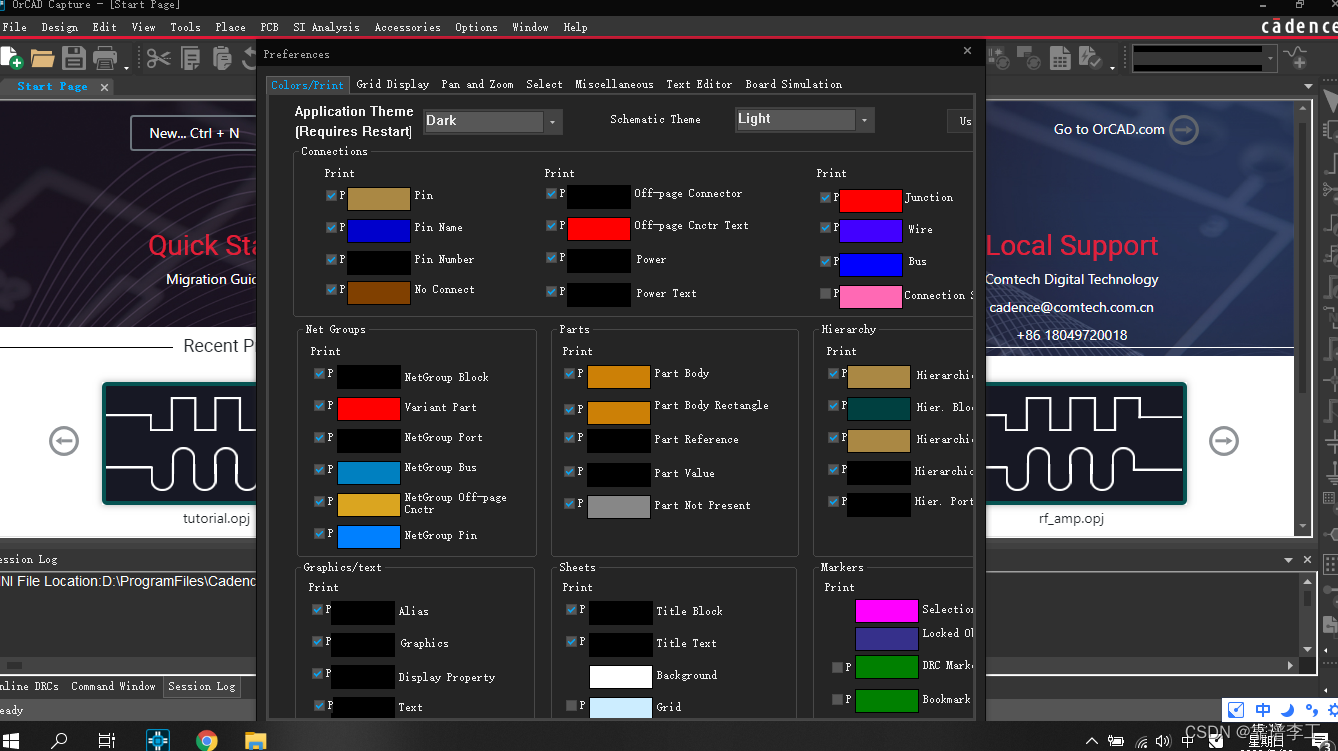

最近升级cadence到17.4，体验一下新版本带来的新体验，发现升级后，设置对话框显示不全，看不见确认按钮，给操作带来不好的体验感，可能是软件bug问题，于是经过不断的摸索，终于完美解决此问题，特地分享出来，供大家参考。

在这里插入图片描述
图一
如图一所示看不到确认按钮。

#解决方法：

引起此问题的原因是新软件对win10系统的字体格式兼容性不是很好，下面给出解决问题的方法：
1 按住win+r键盘，调出运行命令行，如图2，输入regedit，点击确定按钮，打开注册表
在这里插入图片描述

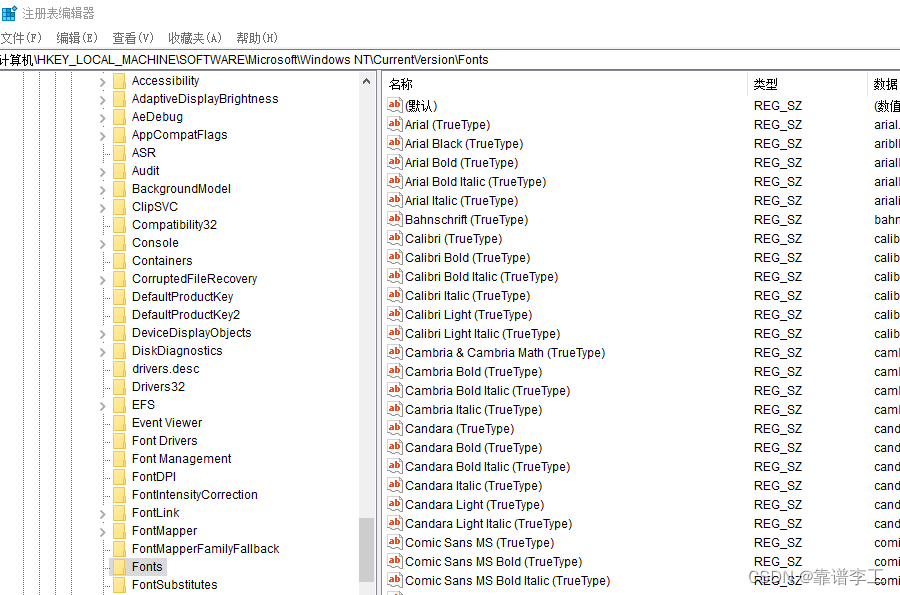

2 将 HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\Fonts复制黏贴到注册表的地址栏，

在这里插入图片描述
在改font子目录右边找到
Microsoft YaHei & Microsoft YaHei UI (TrueType)，

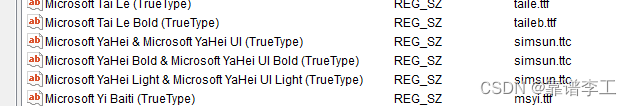

Microsoft YaHei Bold & Microsoft YaHei UI Bold (TrueType)，Microsoft YaHei Light & Microsoft YaHei UI Light (TrueType)这3个键值全部修改为simsun.ttc，修改后如如下图：

在这里插入图片描述
至此修改完成，从新启动计算机，使得注册表起作用。

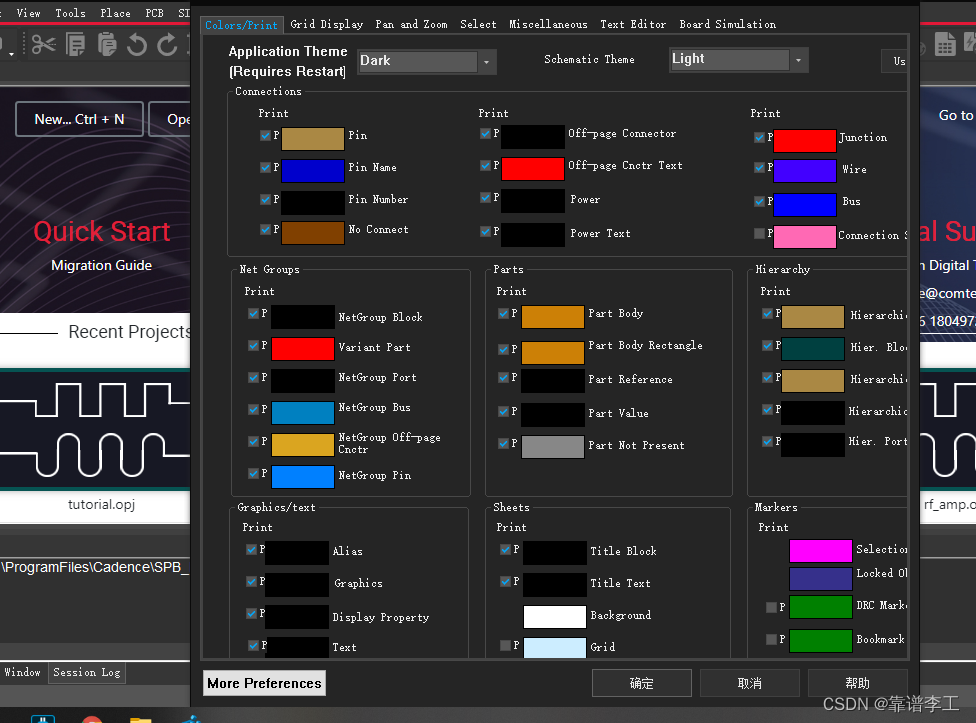

启动计算机后，再次打开软件，问题得到完美解决。久违的确认按钮看起来还是那么的亲切。。。如图

由于工作比较忙，也是第一次写文章，希望给大家能解决一丢丢小问题，后续我还会分享一下硬件方面的知识，关注靠谱李工，共同进步。
