SETR：基于Transformers的语义分割

论文题目：Rethinking Semantic Segmentation from a Sequence-to-Sequence Perspective with Transformers
论文地址：https://arxiv.org/pdf/2012.15840

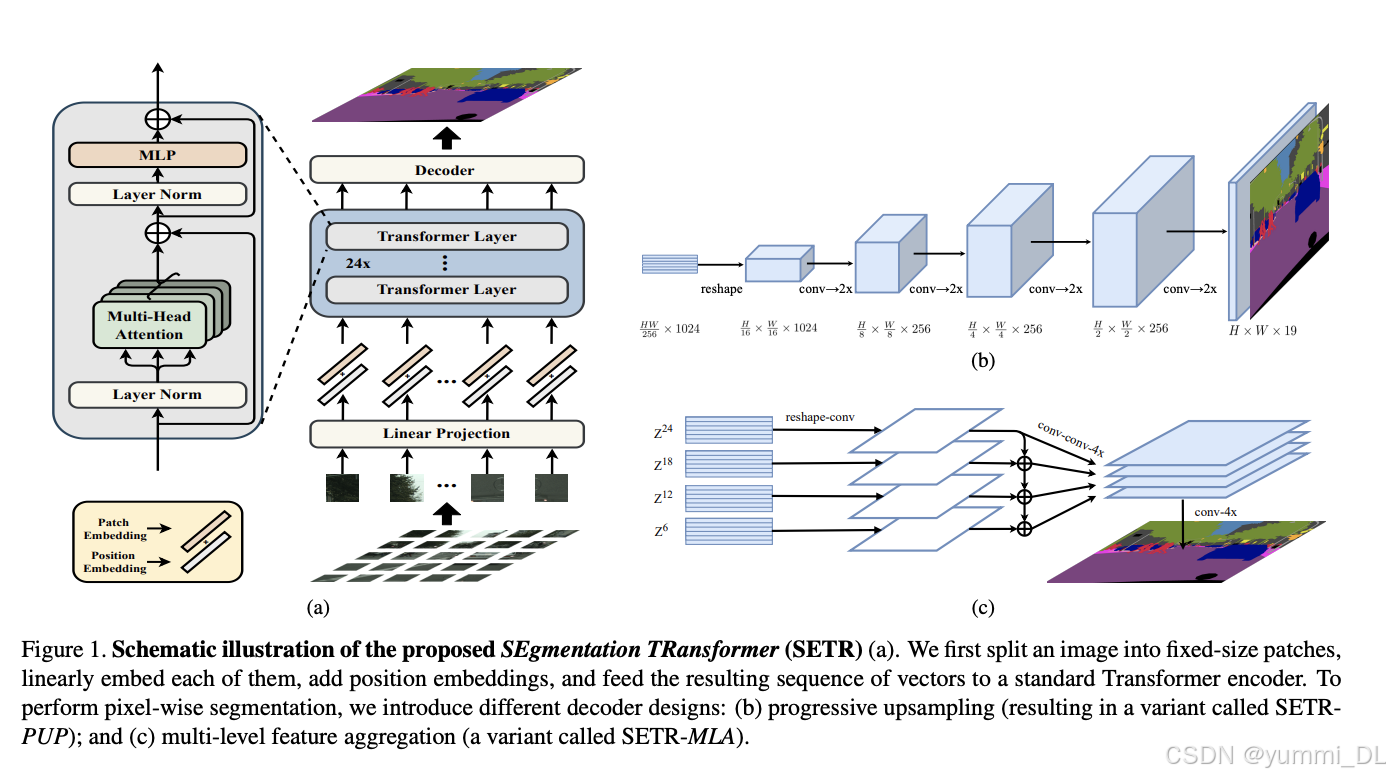

这篇论文提出了一种新的语义分割方法，称为SETR（SEgmentation TRansformer）。

• 将语义分割视为序列到序列的预测任务。
• 使用纯transformer（没有卷积和分辨率降低）将图像编码为一系列图像块。
• transformer的每一层都对全局上下文进行建模。

实现方法

图像转换为较短序列

Transformer模型擅长处理一维的序列数据（如句子），而图像是二维的，所以需要一种方法来把二维图像转换成一维序列，同时保留图像的空间（位置）信息。
例如，一个大小为480x480的图像，直接把图像的每个像素点平铺成一个一维的向量（例如，480x480x3 = 691,200个像素值）是不现实的，因为这种方法会生成一个非常长的序列，导致计算量太大，模型无法有效处理。

1.将图像分成小块（网格块）：

把图像分成很多小的网格块。例如，如果图像是 480×480，我们可以把它分成 16×16的小块。

2.向量化网格块：

把这些网格块“展平”成一个个一维的向量。想象一下，把一个小块里的所有像素值排成一个长条，这个长条就是一个向量。

3. 线性投影函数：

线性投影的目的是将一个高维度的输入向量（如 𝑝）转换成一个较低维度的输出向量（如 𝑒）。这种转换使用一个线性变换，通常由一个权重矩阵 𝑊 和一个偏置向量
𝑏 定义。

线性投影的公式如下：
$$e=p\cdot W+b$$

• p：输入的向量（例如，大小为16x16x3=768）。
• 𝑊：线性投影的权重矩阵。它的大小是 $768\times C$，其中 𝐶 是我们想要的输出维度（例如，512）。
• 𝑏：偏置向量，它的大小是 𝐶（例如，512）。
• $e$: $[e_1,e_2,e_3,...,e_{512}]$

4. 位置嵌入（Positional Embedding）：

因为Transformer模型本身是没有顺序的（它是“无序的自注意力机制”），我们需要告诉它每个网格块在图像中的位置。为此，我们为每个网格块生成一个位置嵌入（一个特定的向量 $p_i$ ），这个向量编码了这个网格块的位置信息。

5. 组合特征和位置信息：

最后，为了形成Transformer的输入序列，我们把每个网格块的特征向量 $e_i$和它的位置嵌入 $p_i$相加，得到最终的输入向量 E = { e 1 + p 1 ， e 2 + p 2 , . . . , e L + p L } E = \{e_1+p_1，e_2+p_2,...,e_L+p_L\} E={e1​+p1​，e2​+p2​,...,eL​+pL​}，这个序列 𝐸既包含了每个网格块的特征信息，又包含了它们在图像中的位置。

transformer

1. 输入1D嵌入序列$E$

transformer的输入是上一步骤得到的1D嵌入序列$E$

2. transformer编码器的结构

transformer 的 encoder是一个有很多层的模型，每一层有两部分：多头自注意力(MSA)机制和多层感知器(MLP)块。

3. 自注意力计算

帮助模型理解输入数据中的各个部分如何互相关联。在每一层$l$，模型需要计算：query、key、value。
$$query=Z^{l-1}{W}^Q，key=Z^{l-1}{W}^K，value=Z^{l-1}{W}^V$$

• $Z^{l-1}$是上一层的输出（或初始输入）。
• $W^Q,W^K,W^V$是学习到的参数矩阵。

4. 自注意力（SA）公式

自注意力操作计算每个部分（或块）之间的关系，确定哪些部分更重要，哪些部分需要更多的关注。
$$\text{SA}(Z^{l-1})=Z^{l-1}+\text{softmax}\left(\frac{Z^{l-1}{W}^Q(Z^{l-1}{W}^K{)}^{\top }}{\sqrt{d}}\right)(Z^{l-1}{W}^V)$$

• softmax 将注意力得分转换为概率形式，确保所有得分的总和为1.
• 最后的结果是一个新的向量，包含了图像各部分之间的关系信息。

5. 多头自注意力（MSA）

自注意力的升级版本，不是只计算一次注意力，而是计算多次。
每个头会看图像的不同部分或不同角度，将这些信息结合起来，可以捕捉到图像中更多的细节和复杂关系。
$$\text{MSA}(Z^{l-1})=[{\text{SA}}_1(Z^{l-1});{\text{SA}}_2(Z^{l-1});\cdots ;{\text{SA}}_m(Z^{l-1})]W^O$$

• $W^O$是另一个权重矩阵，用于将所有的头的结果合并成一个新的向量。

6. 多层感知器（MLP）块和输出

MLP是一个简单的神经网络结构，它进一步处理多头自注意力的输出结果。
$$Z^l=\text{MSA}(Z^{l-1})+\text{MLP}(\text{MSA}(Z^{l-1}))\in {\mathbb{R}}^{L\times C}$$
这个公式表示每一层的输出是通过两部分：MSA的结果和MLP处理过的结果相加而得（类似于“残差连接”，用来防止信息丢失和梯度消失）。

7. 层归一化（Layer Normalization）

层归一化是一种技术，用于使模型更稳定、更快地收敛。它标准化每一层的输出，以防止值太大或太小。
虽然这一步在公式中省略了，但在实际应用中它是很重要的步骤。

8. 多层特征表示

最后，经过多层处理，模型会生成多层次的特征表示，这些特征可以用来做很多事情，比如图像分类、对象检测等。
这些特征表示为 { Z 1 , Z 2 , . . . , Z L e } \{Z^1,Z^2,...,Z^{Le}\} {Z1,Z2,...,ZLe}，每一层的特征表示捕捉了图像中的不同信息和关系。

解码器的三种设计

1. Naive Upsampling（简单上采样，Naive）
2. Progressive Upsampling（渐进式上采样，PUP）
3. Multi-Level Feature Aggregation（多层次特征聚合，MLA）

1. Naive Upsampling（简单上采样）

• 使用一个简单的两层网络（1x1卷积+批归一化+1x1卷积）将编码器的输出特征转换为类别维度。
• 然后直接用双线性插值方法把特征图上采样到原始图像的分辨率。
• 最后，每个像素进行分类，输出最终的分割结果。

2. Progressive Upsampling（渐进式上采样，PUP）

• 将编码器的输出特征一步一步地逐步放大，每次放大2倍。
• 每次放大之间，使用卷积层进一步提取特征，这样在放大的过程中能够更好地恢复图像的细节和边缘。

3. Multi-Level Feature Aggregation（多层次特征聚合，MLA）

• 从编码器的多个层次提取特征，这些层次在整个编码器结构中均匀分布。
• 每个层次的特征通过卷积层进一步处理，确保不同尺度的信息能够被有效提取和整合。
• 将每个处理过的特征图进行融合（通过逐元素相加和通道连接），形成最终的高分辨率特征图。
