移植OP-TEE到Zynq MPSoC zcu102开发板

一、前言

因实验需要，本人需要在Zynq MPSoC开发板上移植OP-TEE，该博客记录移植OP-TEE的过程。由于本人移植过程中踩了不少坑，也看了前人的很多文章，发现关于Zynq MPSoC开发板移植OP-TEE的文章几乎没有，因此专门写一篇文章，不仅记录本人移植的过程，也希望能给后人一些参考。

在移植OP-TEE到开发板之前，建议先在QEMU上成功搭建一个环境，在有QEMU搭建的基础之后，再在对应的ARM开发板上移植OP-TEE。

关于QEMUv8搭建OPTEE，可以参考我的这篇文章：QEMU_v8搭建OP-TEE运行环境。

二、环境准备&参考资料

正如QEMUv8搭建OP-TEE一样，移植OPTEE到Zynq同样需要先准备对应的环境。

软件环境：Ubuntu 20.04，对应的前置依赖，网络畅通（浏览器和Terminal都能连外网）
硬件环境：Zynq MPSoC zcu102开发板

参考的文档：OPTEE文档——Zynq MPSoC

大部分的编译过程可以参考这个文档，但这个文档里还有一些命令需要补充。

三、拉取代码

首先新建一个文件夹，用于拉取optee zynq的代码，进入该文件夹后执行如下命令。

repo init -u https://github.com/OP-TEE/manifest.git -m zynqmp.xml
repo sync

注意：因为在环境准备中已经解决了连外网的问题，因此这里repo不需要再引用清华的源，可以直接拉取。

这一步，repo init大约耗时1分钟，repo sync大约需要十分钟。

四、编译

拉取代码完成后，如果没有报错，可以进行之后的步骤。进入build目录后，执行如下命令

cd build
make toolchains
make PLATFORM=zynqmp-zcu102 all

make toolchain命令耗时3-5分钟
make PLATFORM=zynqmp-zcu102 all命令耗时半小时左右

注意，这里执行make PLATFORM=zynqmp-zcu102 all之后，并不会直接生成对应的两个镜像，还需要再继续执行命令才可以生成对应的BOOT.bin和zynqmp-zcu102.ub。

根据makefile的提示，这里的make PLATFORM=zynqmp-zcu102 all编译的是tfa，optee-os，u-boot，linux，dtbo，buildroot。并没有编译bootimage（也就是生成两个镜像的命令）。

五、添加firmware并生成镜像

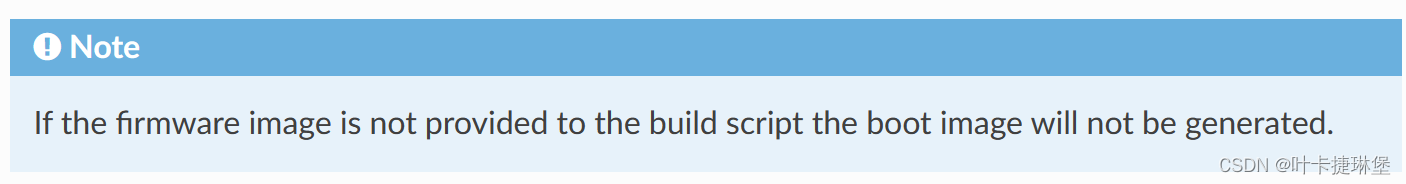

根据官方文档的提示，如果不添加赛灵思官方的firmware，那么将无法生成最终的BOOT.bin和zynqmp-zcu102.ub。

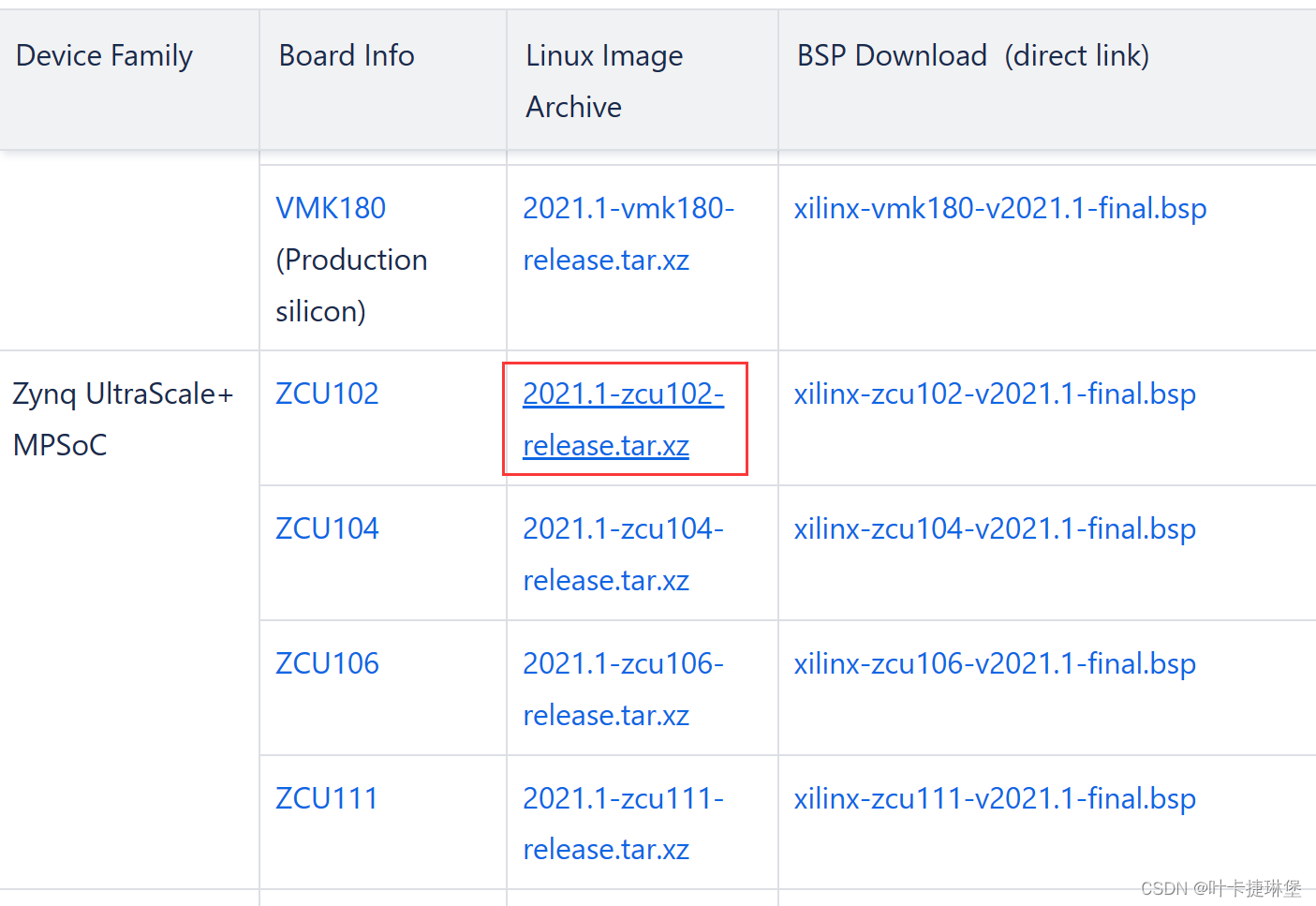

因此，我们需要找到对应的两个firmware image。由于makefile中指定的版本为2021.1版本，因此我们在该网页Xilinx wiki page中找2021.1版本对应的prebuilt image，即下面截图的这个压缩文件。

将该文件下载后，不用解压，直接拷贝到optee工程的根目录下（即当前build目录的上一级目录）。之后执行下面的命令，解压该firmware。回到build路径下运行下面的命令

make PLATFORM=zynqmp-zcu102 firmware

该命令可以解压并编译该firmware

之后再执行下面的两条命令，即可生成BOOT.bin和zynqmp-zcu102.ub。

make PLATFORM=zynqmp-zcu102 bootimage #生成BOOT.bin
make PLATFORM=zynqmp-zcu102 fitimage #生成zynqmp-zcu102.ub

这两个文件可以在build目录的zynqmp目录下找到。

六、复制到sd卡并启动

将上面下载的2021-zcu102-release.tar.xz解压，拷贝到zcu102板子的sd卡中，再将上面编译生成的两个镜像文件复制到sd卡中，替换原有的BOOT.bin和image.ub。

之后板子上电，以sd卡方式启动，USB_UART口连线连接到电脑上，在已经安装了串口驱动的情况下，会有4个串口，具体是哪一个可能需要都试一下才知道。以我的为例，我的串口是com7-com10，只有com9是可以正常使用的。

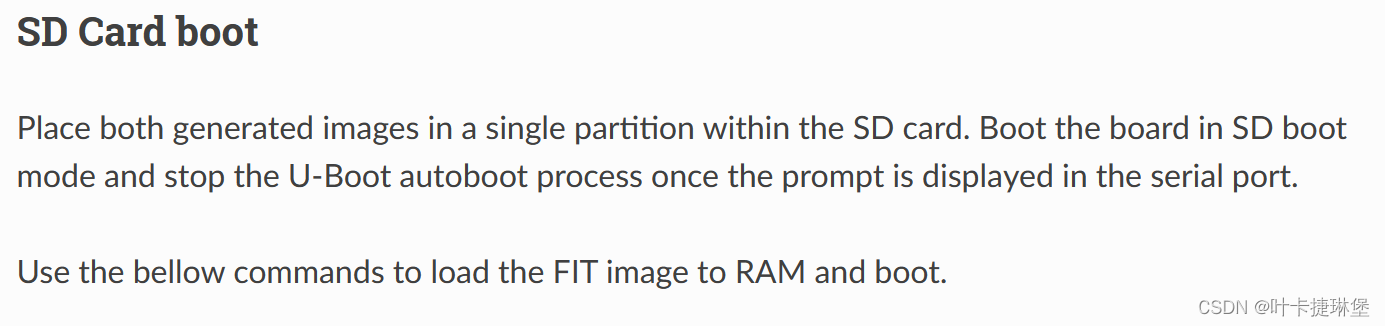

之后打开串口工具，比如SecureCRT或者Putty，我用的是Putty。根据文档的提示，在进入U-boot autoboot之前，将其中断，并执行下面的指令。

fatload mmc 0 0x30000000 zynqmp-zcu102.ub
bootm 0x30000000

这样OP-TEE就启动成功了，可以执行optee_example_hello_world和xtest进行测试。可以看到结果测试成功。

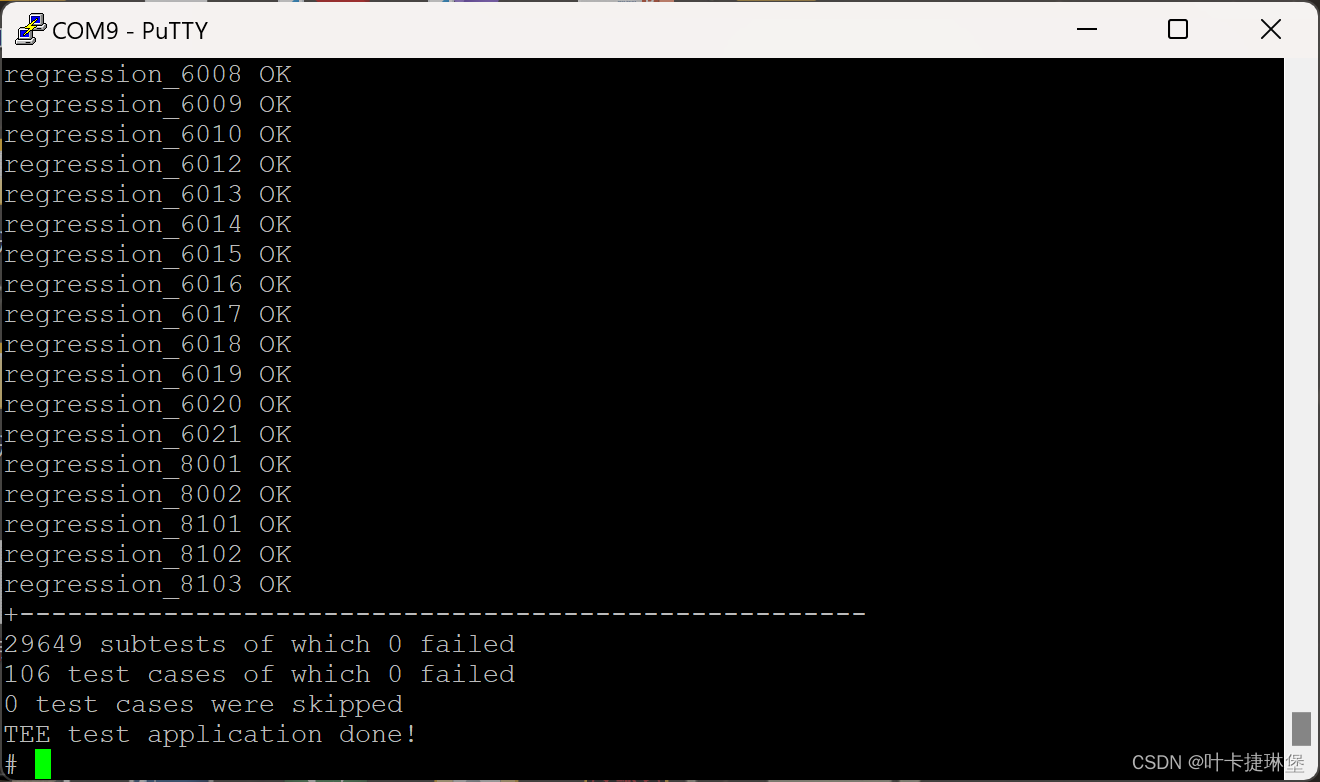

下面是执行xtest的结果

到这里就算将OP-TEE移植成功了。
