ZYNQ MPSoC zcu102 PS端运行helloworld

一、参考资料

1.zcu102 zynq Mpsoc uart hello world——CSDN博客
2.zcu102自学 —— 第一个实验 (纯PS 串口打印 Hello world)——CSDN博客
3.【02】ALINX Zynq MPSoC XILINX FPGA视频教程 SDK 裸机开发—MPSoC开发之Vivado工程创建流程——bilibili视频

第三个视频所用的板子是ALINX官方的板子,并不是我所用的ZCU102的板子,但除了配置步骤不同之外,其他步骤几乎一样,利用vitis boot的内容可以参考这个视频和后续几个视频的步骤和对应的博客进行。

二、需要注意的步骤

本次实验的运行步骤部分参考了上面两篇文章,但上述两篇文章关于配置的部分细节本人踩了坑,因此在配置时需要注意以下几点

1.根据官方手册,4个BANK的电压均需要配为1.8V

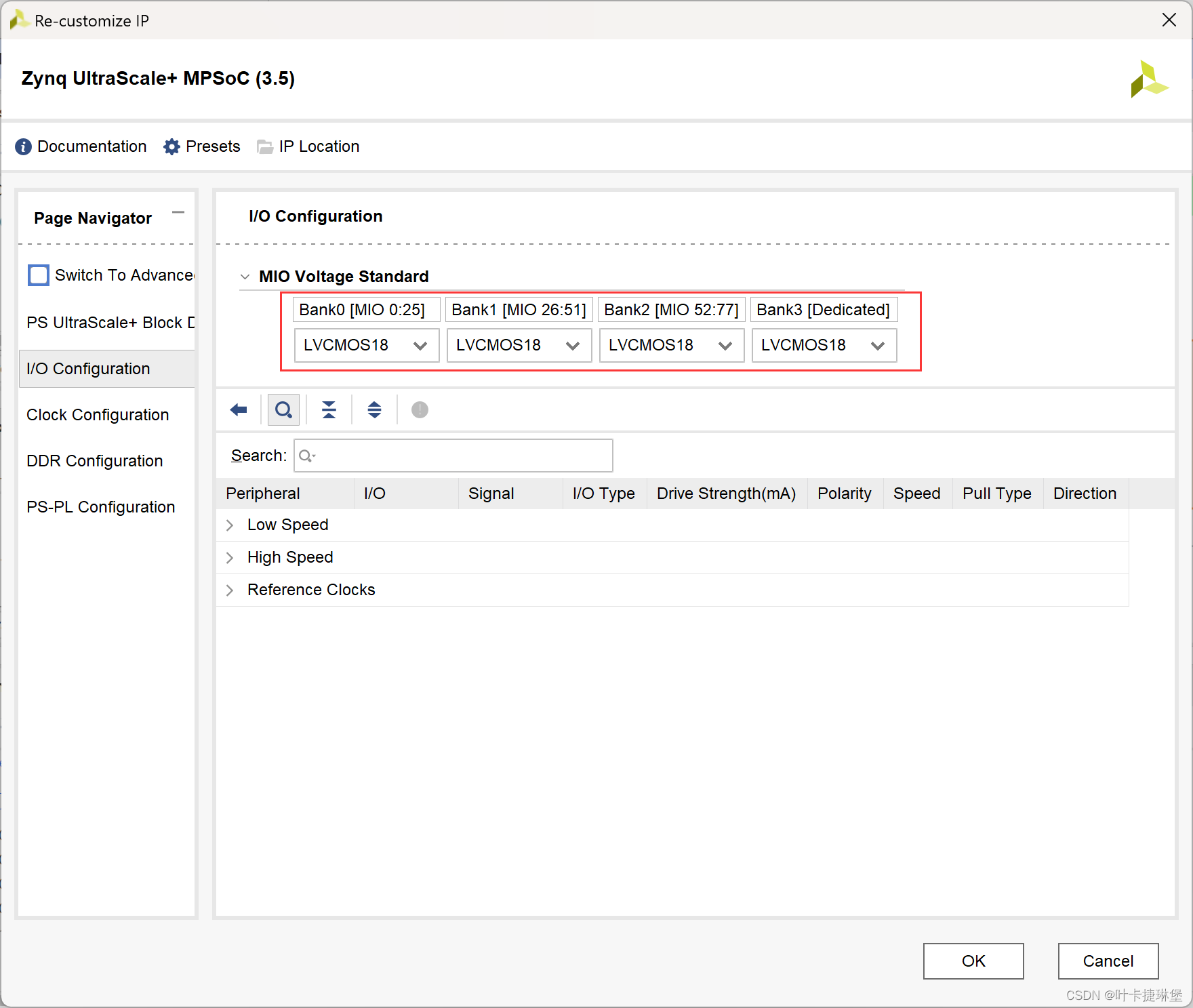

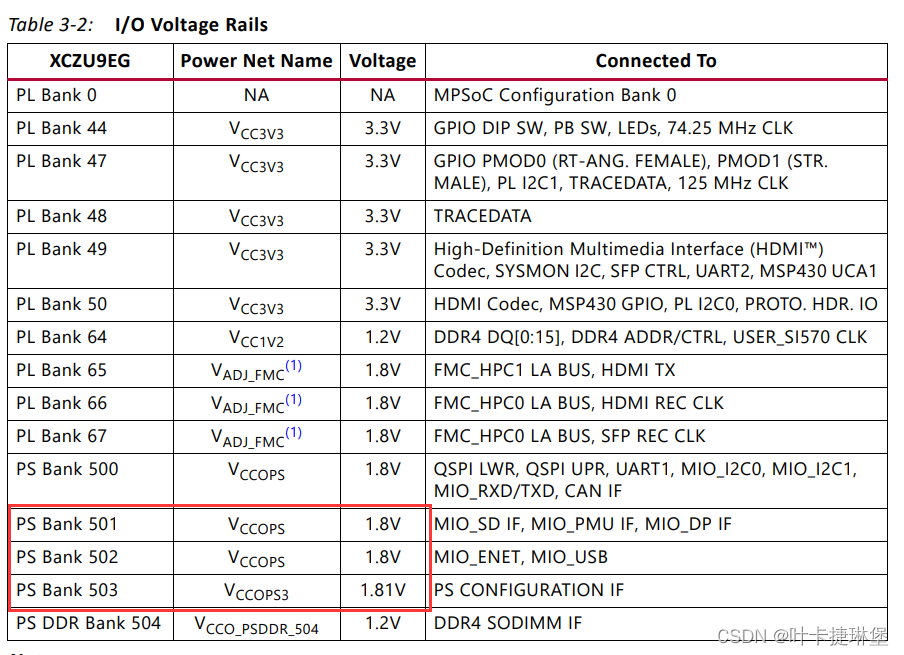

Vivado工程中的Bank0 - Bank3对应手册的中的PS Bank501 - PS Bank502

在这里插入图片描述

在这里插入图片描述
2.DDR配置

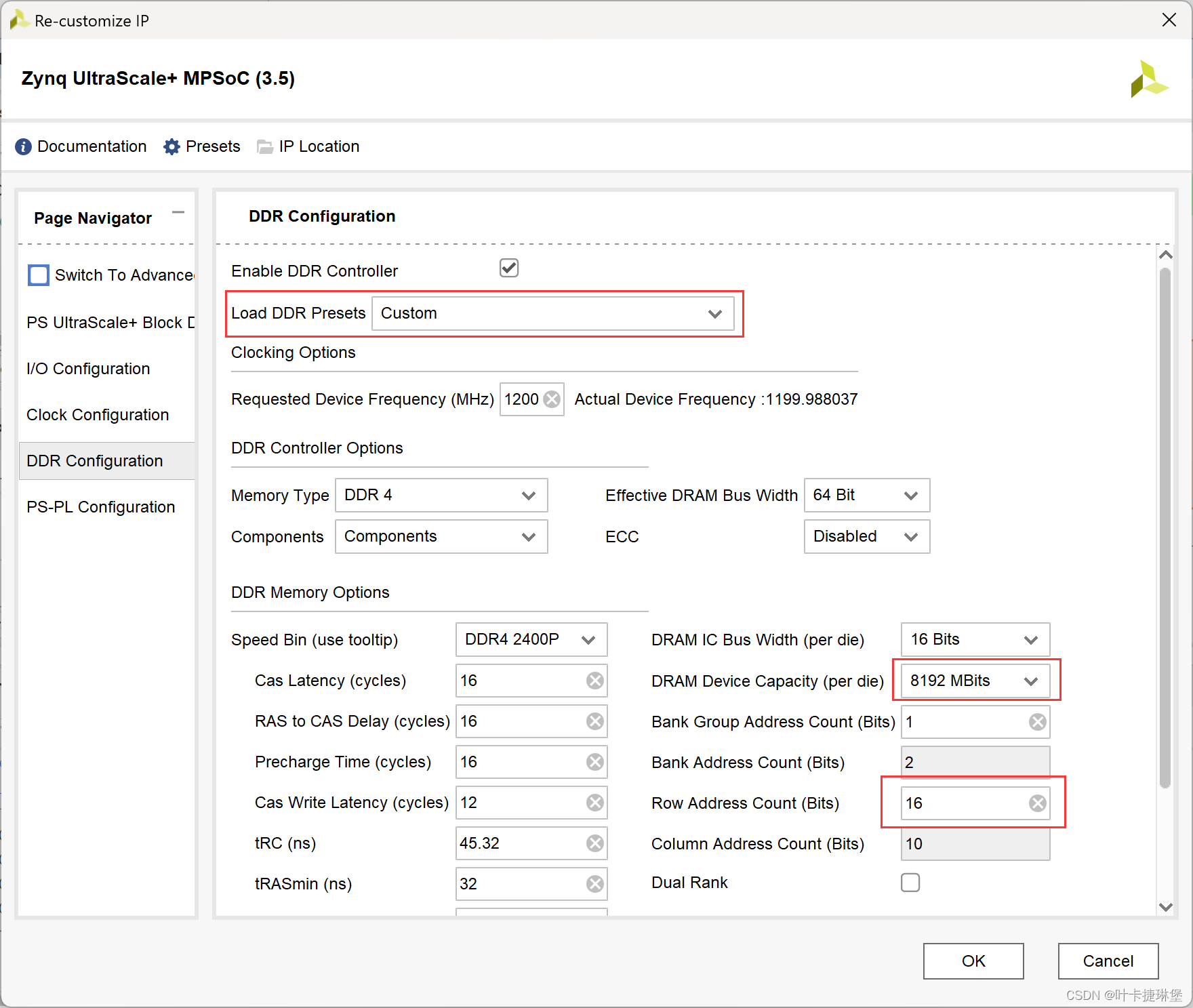

这里的配置参考了第一篇博客,并查看了我的板子DDR的型号,是1RX16的,原本上面选择的并不是Custom,但改了下面的8192和16bit后,上面会自动更改为Custom。
在这里插入图片描述
其余的配置与最上面参考的两篇文章一致。

在配置好后,生成对应的.xsa文件,之后利用vitis创建新工程,之后创建vitis工程的内容我参考的是第三个参考资料对应的b站视频。

三、运行结果

在将vitis工程创建好并编译完成后,将开发板的模式调到JTAG模式,再启动开发板,利用Putty串口工具即可查看对应的输出。

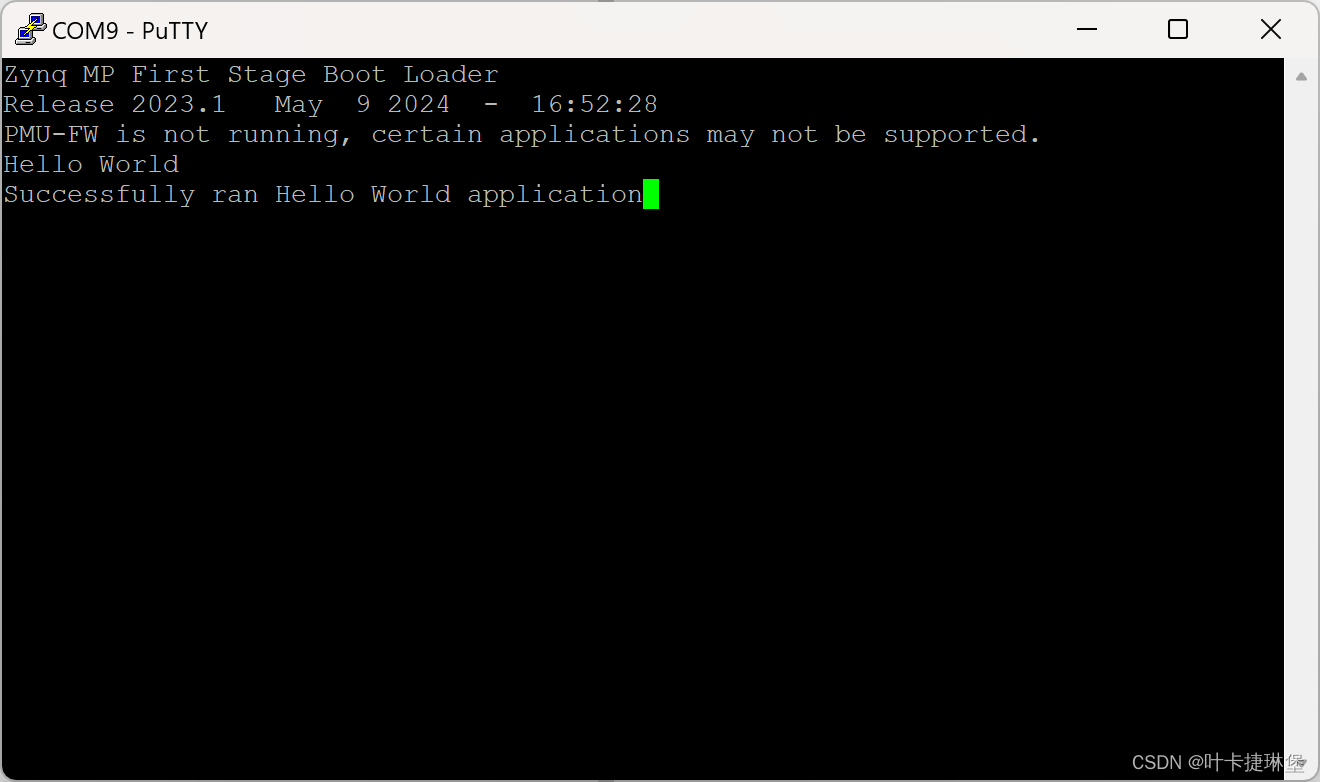

最终运行成功,输出Hello World
