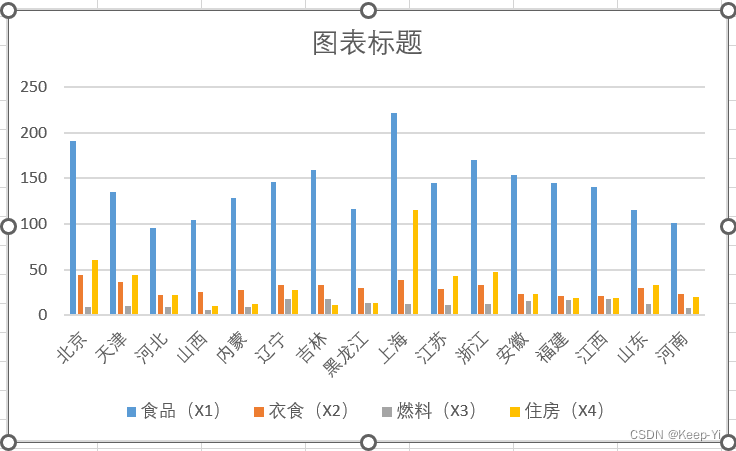

当我们的数据具有很多分类时，使用条形图可能会使得图形变得又细又长，而且可能会导致标签重叠的现象，这是我们在做数据可视化不希望看到的 。
在这里插入图片描述

此时，径向条形图将是一个不错的选择，可以更清楚的表示数据的分类和各类的标签以及数值，更加的可视化。那么我们在origin怎么去绘制径向条形图呢？

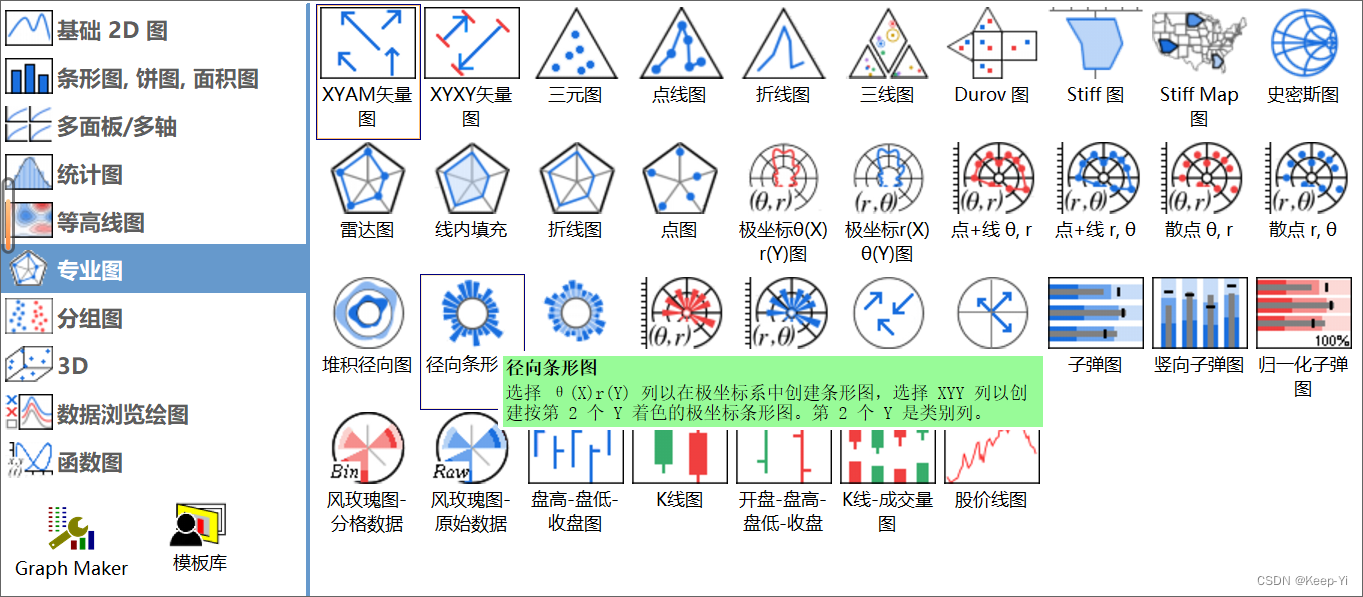

首先全选我们将要绘图的数据，选择【绘图】-【专业图】中的径向条形图
在这里插入图片描述

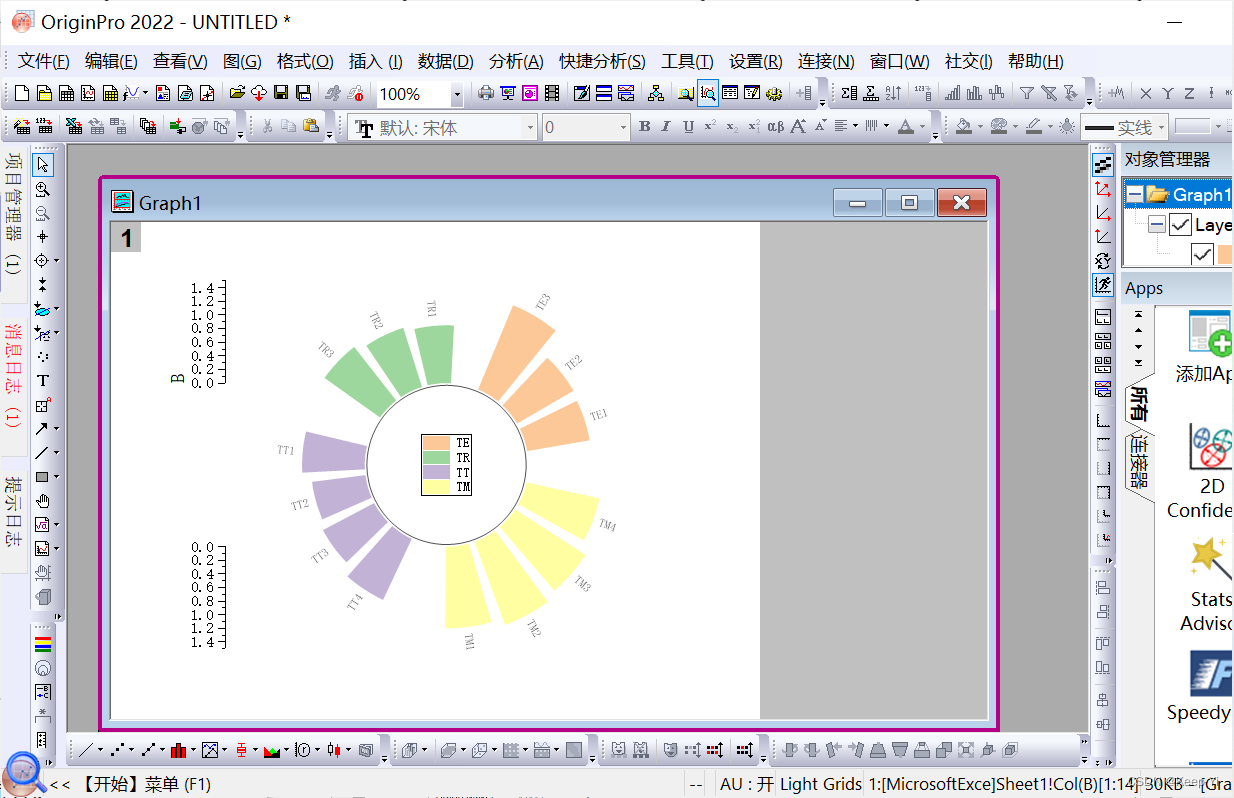

绘制成功后可以得到如下的图
在这里插入图片描述

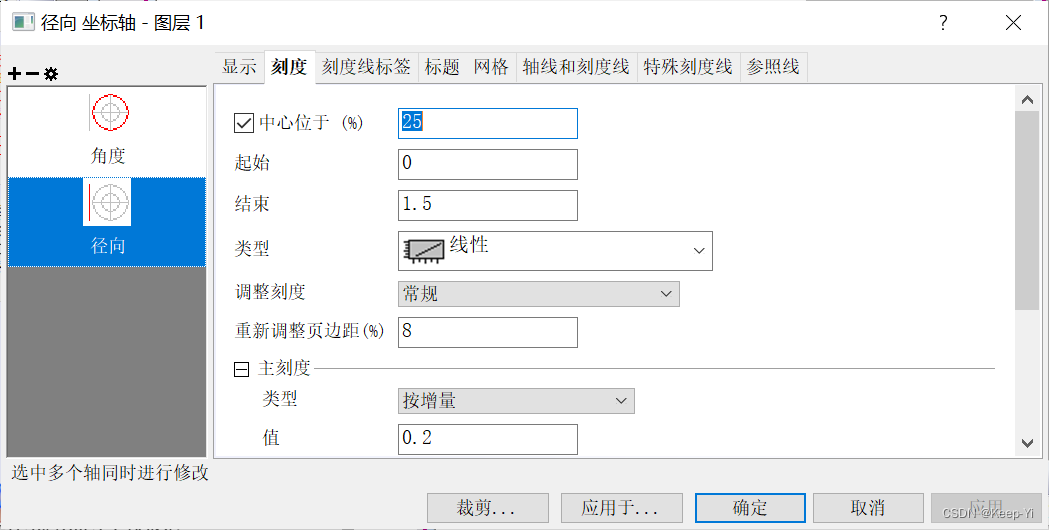

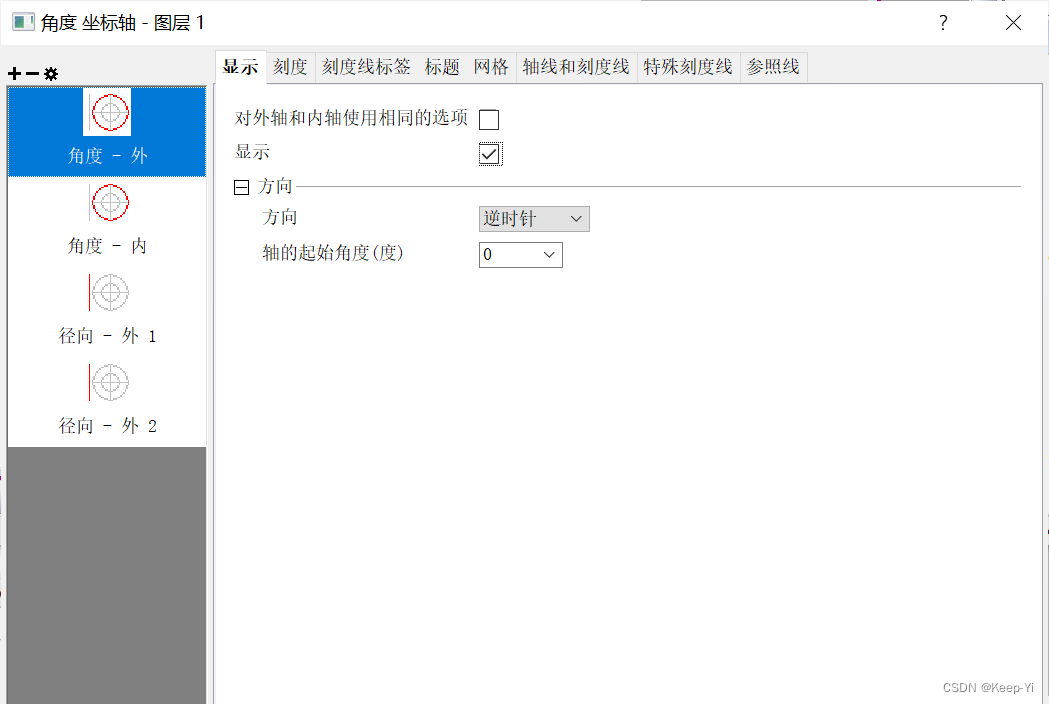

若是对图形不太满意，可以对图形做一些美化，双击图形的坐标轴，可以对图形的网格线和轴心做一些特定的处理。这里可以按照自己的要求选择怎么去改变图形。

在这里插入图片描述
在这里插入图片描述

最终加上图形刻度和改变轴心以及标签可以得到以下的图：
在这里插入图片描述

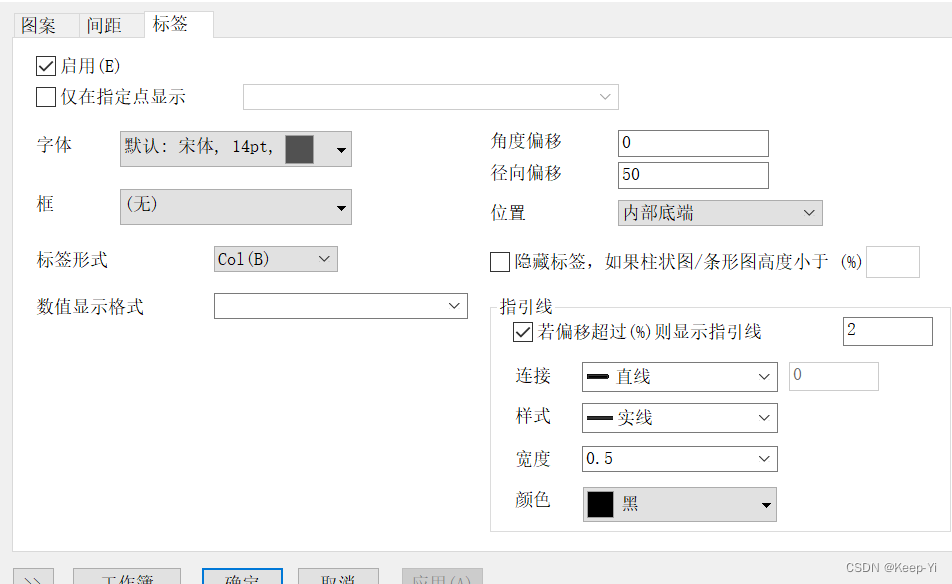

也可以双击图形的柱体，设置改变柱体的颜色或者加上数据标签
在这里插入图片描述

最终得到以下的图形
在这里插入图片描述
