125-两路125Msps AD，两路160Msps DA FMC子卡

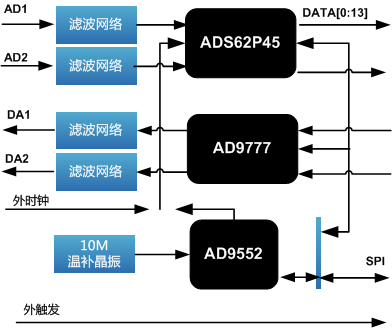

一、板卡概述

板卡可实现2路14bit 125Msps AD 和2路16bit 160MspsDA功能，FMC LPC连接器用于扩展到xilinx用于模拟信号、中频信号采集，信号发出等应用。

二、性能指标

板卡功能	参数		内容
ADC	芯片型号		ADS62P45
	路数		2路ADC，
	采样率		125Msps
	数据位		14bit
	数字接口		并行IO 3.3V LVTTL
	模拟接口		交流耦合
	模拟输入		±1V
	模拟指标
DAC	芯片型号		AD9777
	路数		2路DAC，
	采样率		160Msps
	数据位		16bit
	数字接口		并行IO，3.3V LVTTL
	模拟接口		交流耦合
	模拟输出		±1V
	模拟指标
时钟	PLL芯片		AD9552
	板载晶振		10MHz 温补晶振VCXO 1ppM
	外输入时钟		默认10MHz，3.3V LVTTL电平
外触发	路数		1路输入
	电平		3.3V LVTTL电平
连接器类型	FMC-LPC		ASP_134604_01
	前面板		6路 SMA
板卡标准	FMC  ANSI/VITA 57.1 - 2008
板卡尺寸	69X76.5mm
板卡重量	（含散热片）
板卡供电	+12V@1A
板卡功耗	8W
工作温度	Industrial  -20℃到+70℃
支持母板	Xilinx board	V5、K7、 ZYNQ 开发板
	Orihard board	136、367、288、330

三、软件内容

    提供ISE或者Vivado版本的 FMC接口 AD输入或者DA输出，时钟配置、外触发接入的参考测试程序，支持Xilinx的V5、K7 FPGA 3.3V IO型号。

四、 板卡应用

    板卡配置FPGA母板用于模拟信号、无线电、光电的采集场景。
