数据校验

数据校验的基本原理

• 受元器件的质量、电路故障或噪音干扰等因素的影响，数据在被处理、传输和存储的过程中可能出现错误。
  通过硬件设计检验错误并修正，减少软件检错的代价。
• 基本原理
  增加冗余项。

数据位	冗余位（校验位）
k位	r位

• 码距：同一编码中，任意两个合法编码之间不同二进制位数的最小值。
  校验码增加冗余位就是为了增大码距。
• 码距与检错纠错能力的关系：
  码距≥e+1,可检测e个错误；
  码距≥2t+1，可纠正t个错误；
  码距≥e+t+1，（e≥t）可检测e个错误，纠正t个错误。
  码距越大，抗干扰能力越强，纠错能力越强，数据冗余越大。电路也复杂。

奇偶校验

检验信息，冗余位r=1。

• **校验的原理：**根据有效信息计算校验信息位，使数据位和校验位中1的个数满足奇偶校验的规则。即1的个数是技术个还是偶数个。
• 偶校验：数据位和校验位异或，结果为零正常。
• 奇校验：数据位和校验位异或取反，结果为零正常。
• 奇偶校验的特点：
  • 编码和检错简单
  • 检验效率高。
  • 但检测时如果两个位置上的不同数同时发生错误，可能检测不出来。无法纠错。
  • 然后就有了改进的奇偶校验——方块奇偶校验等。

CRC循环冗余校验

• 原理
  增加r位校验位，有效信息位k位，则应满足$N=k+r\le 2^r-1$.
• 生成多项式G(x)
  收发双方约定一个(r+1)位的二进制数G(x),发送方利用G(x)对有效信息多项式进行模2除运算，生成校验码。接收方利用G(x)对接收到的二进制多项式进行模2除运算监测差错及错误定位。
• 生成多项式G(x)应满足的条件
  • G(x)的首位和末位必须为1；
  • 当被传送信息的任何一位发生错误时，被生成多项式做模2除后的余数不为0
  • 不同位发生错误时，余数不同
  • 对不为0的余数做G(x)的模2除运算，余数循环。

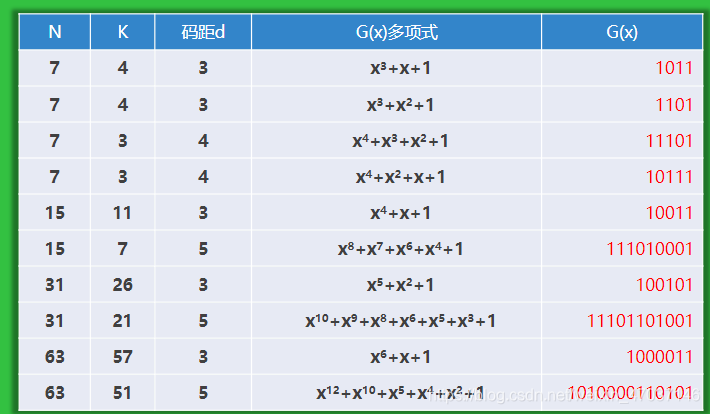

常见的生成多项式：

• 模2除运算规则

  • 加/减运算不进位不借位，即为异或运算。
  • 模2除法：按模2减，求部分余数，不借位。
  • 上商原则：
    当部分余数的首位为1时，商1，减除数；
    当部分余数首位为0时，商0，减除数；
    当部分余数尾数小于除数时，结束，部分余数即为最终余数。

• CRC编码方法

  • 根据有效信息位k，按上边的公式确定r，查表获得r+1位的G(x)；
  • 将有效信息位左移r位；
  • 用左移后的二进制数对G(x)做模2除运算，用得到的余数替换最后r位，即得到最终编码。

• CRC检错与纠错
  接收方对接收到的编码做模2除运算，余数不为零说名出现错误。
  由于不同位错误的余数不同可以根据余数确定发生错误的位置。
  当一位出错时，对余数做模2除运算，余数有循环特性，错误位发生左移。

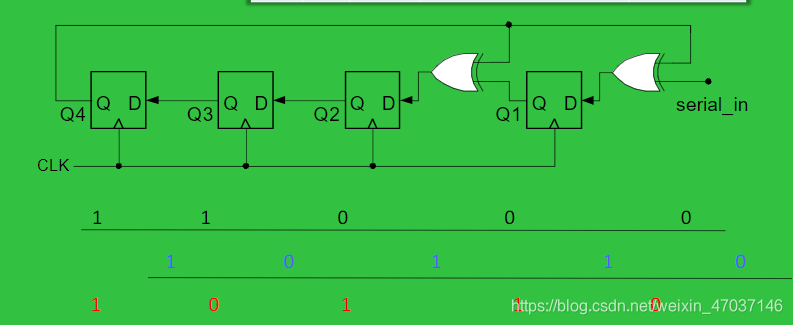

硬件实现的一个例子

海明校验码

• 原理
  也是有k位有效信息位，r位校验位，满足$k+r\le 2^r-1$
  设k+r位编码从左到右一次为1，2，3，4,5…k+r，r位校验位计为Pi,分别位于编码的第$2^{i-1}$位上，其余位置为有效信息位。
  Hj的数据有小于j的若干个海明位之和为j的校验位所校验。
  以7/4校验为例

  然后异或计算Pi

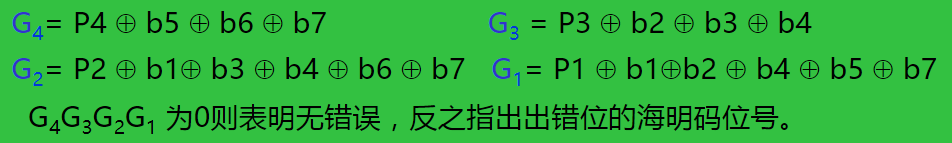

  设置指错字G1G2G3G4

  指错位转换成10进制就是发生错误的数位。
• 海明码的特点
  • 指错码为0不一定无错。
  • 不能区别一位和两位的错

所以可以将海明码和奇偶校验结合起来使用。
