1.什么是函数栈帧
我们在写 C 语言代码的时候，经常会把一个独立的功能抽象为函数，所以 C 程序是以函数为基本单位的。 那函数是如何调用的？函数的返回值又是如何待会的？函数参数是如何传递的？这些问题都和函数栈帧有关系。函数栈帧（ stack frame ）就是函数调用过程中在程序的调用栈（ call stack ）所开辟的空间，这些空间是用来存放：
2.理解函数栈帧能解决什么问题呢？
理解函数栈帧有什么用呢？只要理解了函数栈帧的创建和销毁，以下问题就能够很好的额理解了：
- 局部变量是如何创建的？
- 为什么局部变量不初始化内容是随机的？
- 函数调用时参数时如何传递的？传参的顺序是怎样的？
- 函数的形参和实参分别是怎样实例化的？
- 函数的返回值是如何带会的？
让我们一起走进函数栈帧的创建和销毁的过程中。
3.函数栈帧的创建和销毁解析
3.1 什么是栈？

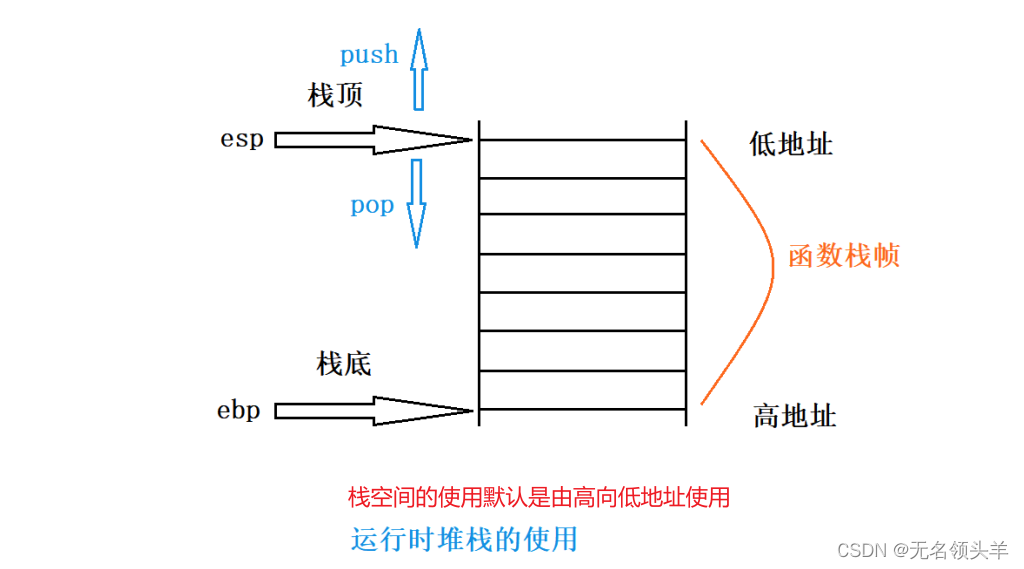

栈（ stack ）是现代计算机程序里最为重要的概念之一，几乎每一个程序都使用了栈，没有栈就没有函 数，没有局部变量，也就没有我们如今看到的所有的计算机语言。在经典的计算机科学中，栈被定义为一种特殊的容器，用户可以将数据压入栈中（入栈， push ），也可以将已经压入栈中的数据弹出（出栈，pop ），但是栈这个容器必须遵守一条规则： 先入栈的数据后出栈 （First In Last Out ， FIFO ）。就像叠成一叠的书，先叠上去的书在最下面，因此要最后才能取出。在计算机系统中，栈则是一个具有以上属性的动态内存区域。程序可以将数据压入栈中，也可以将数据从栈顶弹出。压栈操作使得栈增大，而弹出操作使得栈减小。在经典的操作系统中，栈总是向下增长（由高地址向低地址）的。在我们常见的 i386 或者 x86-64 下，栈顶由成为 esp 的寄存器进行定位的。
3.2 认识相关寄存器和汇编指令
相关寄存器
eax：通用寄存器，保留临时数据，常用于返回值ebx ：通用寄存器，保留临时数据ebp： 栈底寄存器esp： 栈顶寄存器eip ：指令寄存器，保存当前指令的下一条指令的地址ebp和esp用来存放地址，这2个地址是用来维护函数栈帧的
相关汇编命令
mov ：数据转移指令push ：数据入栈，同时 esp栈顶寄存器也要发生改变pop ：数据弹出至指定位置，同时 esp栈顶寄存器也要发生改变sub ：减法命令add ：加法命令call ：函数调用， 1 . 压入返回地址 2. 转入目标函数jump ：通过修改 eip ，转入目标函数，进行调用ret ： 恢复返回地址 ，压入 eip ，类似 pop eip 命令
3.3 解析函数栈帧的创建和销毁
3.3.1 预备知识
首先我们达成一些预备知识才能有效的帮助我们理解，函数栈帧的创建和销毁。
- 每一次函数调用，都要为本次函数调用开辟空间，就是函数栈帧的空间。
3.3.2 函数的调用堆栈
演示代码：
#include <stdio.h>
int Add(int x, int y)
{
int z = 0;
z = x + y;
return z;
}
int main()
{
int a = 3;
int b = 5;
int ret = 0;
ret = Add(a, b);
printf("%d\n", ret);
return 0;
}

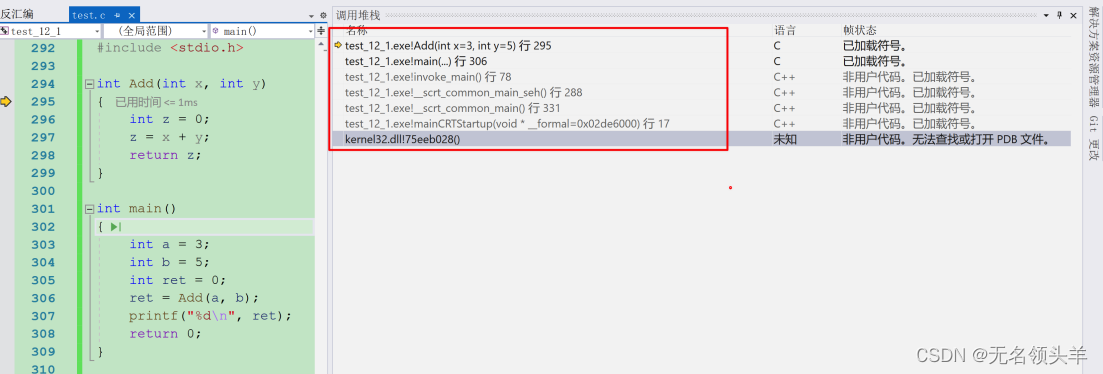

这段代码，如果我们在VS2019编译器上调试，调试进入Add函数后，我们就可以观察到函数的调用堆栈（右击勾选【显示外部代码】），如下图：
函数调用堆栈是反馈函数调用逻辑的，那我们可以清晰的观察到， main 函数调用之前，是由 invoke_main 函数来调用main函数。
在 invoke_main 函数之前的函数调用我们就暂时不考虑了。
那我们可以确定， invoke_main 函数应该会有自己的栈帧， main 函数和 Add 函数也会维护自己的栈帧，每个函数栈帧都有自己的 ebp 和 esp 来维护栈帧空间。
那接下来我们从main函数的栈帧创建开始讲解：
3.3.3 准备环境

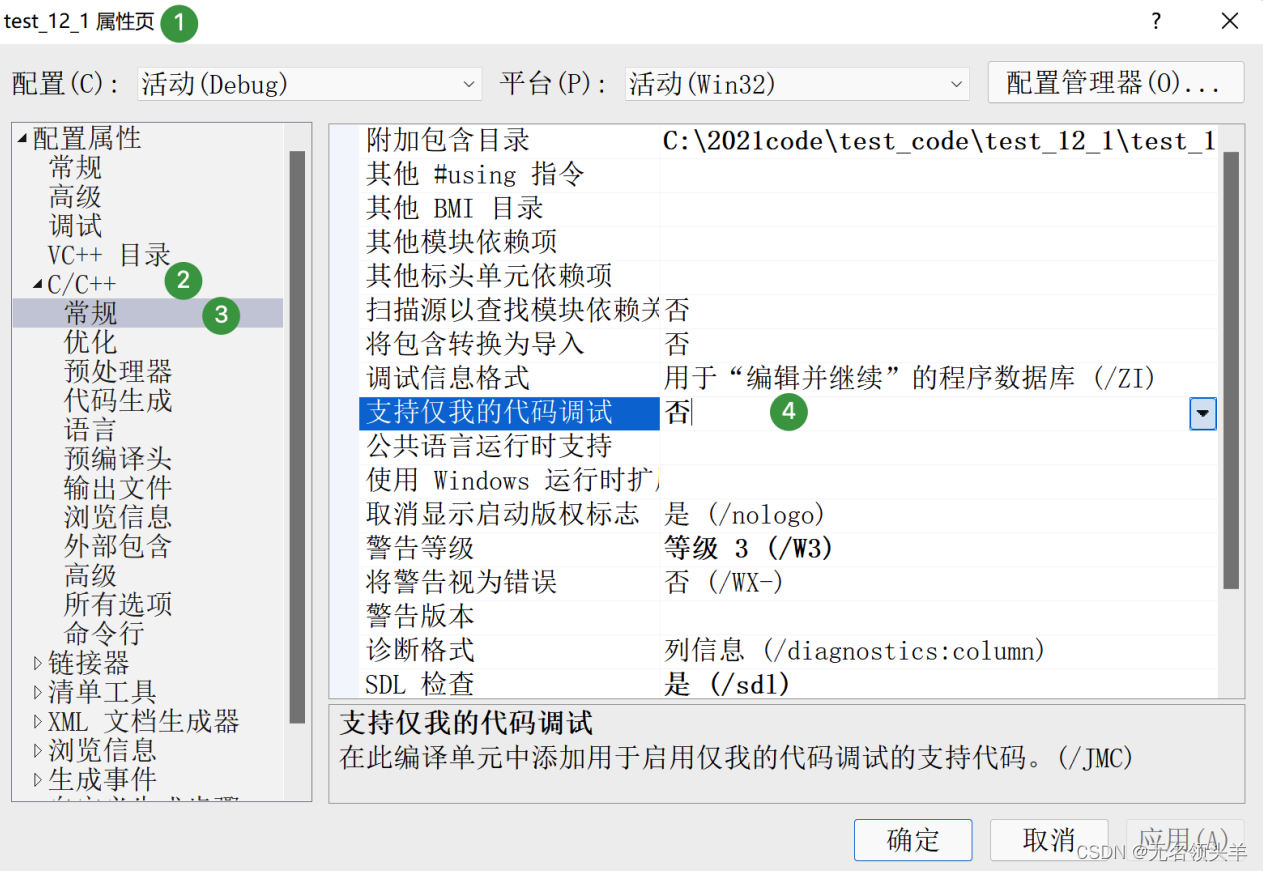

为了让我们研究函数栈帧的过程足够清晰，不要太多干扰，我们可以关闭下面的选项，让汇编代码中排除一些编译器附加的代码：
3.3.4 转到反汇编
调试到main函数开始执行的第一行，右击鼠标转到反汇编。（把显示符号名去掉）
注：VS编译器每次调试都会为程序重新分配内存，课件中的反汇编代码是一次调试代码过程中数据，每次调试略有差异。
注：VS编译器每次调试都会为程序重新分配内存，课件中的反汇编代码是一次调试代码过程中数据，每次调试略有差异。
下面一段代码分析是我自己写的，更完整的分析在3.3.5及其后面
int main()
{
//函数栈帧的创建
00BE1820 push ebp
00BE1821 mov ebp,esp //move:把后面的值赋给前面。esp的值给ebp
00BE1823 sub esp,0E4h //sub：减，把esp的地址减去0E4H（八进制）转换成10进制是228
00BE1829 push ebx //push：向栈顶压数据，esp也会向上走（地址变小）
00BE182A push esi
00BE182B push edi
00BE182C lea edi,[ebp-24h] //lea：加载，往edi中放入[ebp-24h]的地址，这时把显示符号名打开比较好观察
00BE182F mov ecx,9 //把9放入ecx中
00BE1834 mov eax,0CCCCCCCCh //把0xcccccccc放入eax中
00BE1839 rep stos dword ptr es:[edi] //dword:四字节。这里意思是把edi往下的空间内容修改成eax，一共修改ecx次，直到遇到ebp停止（这里并不会把ebp指向的空间修改成eax）
//main函数中的核心代码
int a = 3;
00BE183B mov dword ptr [ebp-8],3 //这段是上面一段代码执行的意思（反汇编的过程）
int b = 5;
00BE1842 mov dword ptr [ebp-14h],5 //把5放入ebp-14h的空间中
int ret = 0;
00BE1849 mov dword ptr [ebp-20h],0
ret = Add(a, b);
00BE1850 mov eax,dword ptr [ebp-14h] //把ebp-14h空间中的值(5)放入eax中
00BE1853 push eax //把eax压入栈顶中
00BE1854 mov ecx,dword ptr [ebp-8] // 把ebp-8空间中的值(3)放入eac中
00BE1857 push ecx //把ecx压入栈顶中
00BE1858 call 00BE10B4 //调用函数，按住F11，会发现压入了00BE185D，call指令的下一条指令的地址
00BE185D add esp,8
00BE1860 mov dword ptr [ebp-20h],eax
printf("%d\n", ret);
00BE1863 mov eax,dword ptr [ebp-20h]
00BE1866 push eax
00BE1867 push 0BE7B30h
00BE186C call 00BE10D2
00BE1871 add esp,8
return 0;
00BE1874 xor eax,eax
}

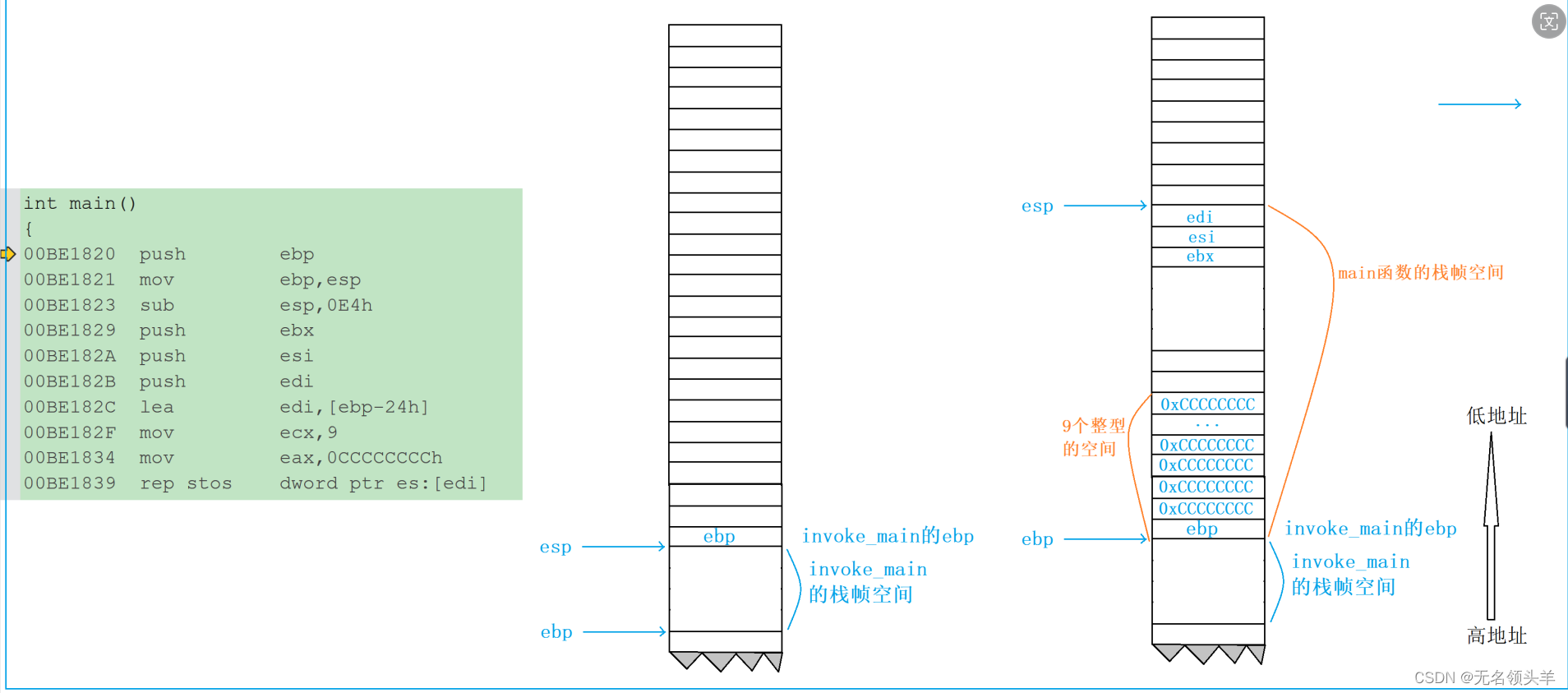

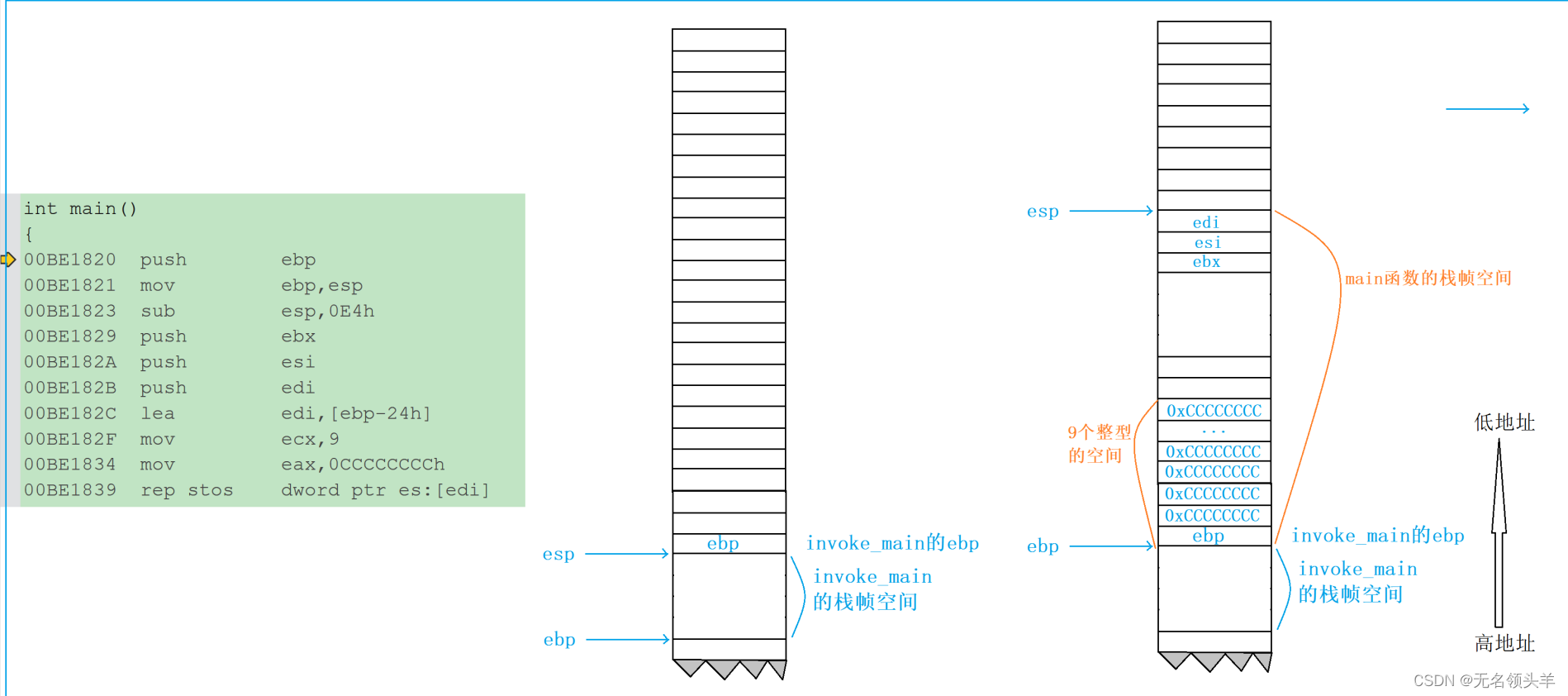

3.3.5 函数栈帧的创建
这里我看到 main 函数转化来的汇编代码如上所示。接下来我们就一行行拆解汇编代码
push压栈：给栈顶放一个元素
pop出栈：从栈顶删除一个元素
00BE1820 push ebp //把ebp寄存器中的值进行压栈，此时的ebp中存放的是invoke_main函数栈帧的ebp，esp-4
00BE1821 mov ebp,esp //move指令会把esp的值存放到ebp中，相当于产生了main函数的ebp，这个值就是invoke_main函数栈帧的esp
00BE1823 sub esp,0E4h //sub会让esp中的地址减去一个16进制数字0xe4,产生新的esp，此时的esp是main函数栈帧的esp，此时结合上一条指令的ebp和当前的esp，ebp和esp之间维护了一个块栈空间，这块栈空间就是为main函数开辟的，就是main函数的栈帧空间，这一段空间中将存储main函数中的局部变量，临时数据已经调试信息等。
00BE1829 push ebx //将寄存器ebx的值压栈，esp-4
00BE182A push esi //将寄存器esi的值压栈，esp-4
00BE182B push edi //将寄存器edi的值压栈，esp-4
//上面3条指令保存了3个寄存器的值在栈区，这3个寄存器的在函数随后执行中可能会被修改，所以先保存寄存器原来的值，以便在退出函数时恢复。
//下面的代码是在初始化main函数的栈帧空间。
//1. 先把ebp-24h的地址，放在edi中
//2. 把9放在ecx中
//3. 把0xCCCCCCCC放在eax中
//4. 将从edp-0x2h到ebp这一段的内存的每个字节都初始化为0xCC
00BE182C lea edi,[ebp-24h]
00BE182F mov ecx,9
00BE1834 mov eax,0CCCCCCCCh
00BE1839 rep stos dword ptr es:[edi]
上面的这段代码最后4句，等价于下面的伪代码：
edi = ebp-0x24;
ecx = 9;
eax = 0xCCCCCCCC;
for(; ecx = 0; --ecx,edi+=4)
{
*(int*)edi = eax;
}

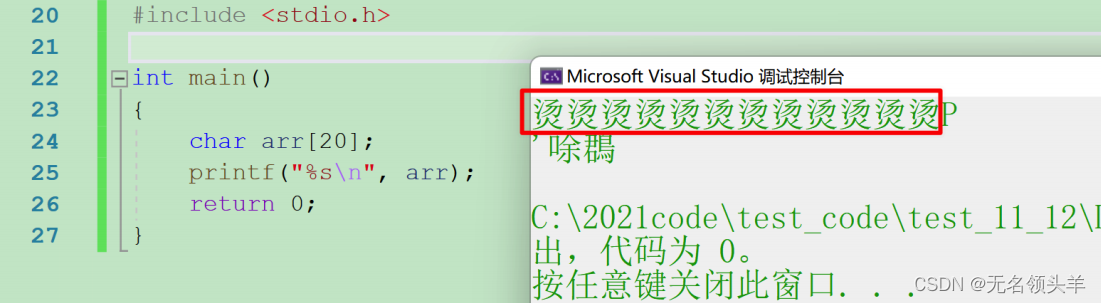

小知识：烫烫烫~
之所以上面的程序输出 “ 烫 ” 这么一个奇怪的字，是因为 main 函数调用时，在栈区开辟的空间的其中每一个字节都被初始化为0xCC ，而 arr 数组是一个未初始化的数组，恰好在这块空间上创建的， 0xCCCC （两个连续排列的0xCC ）的汉字编码就是 “ 烫 ” ，所以 0xCCCC 被当作文本就是 “ 烫 ” 。
接下来我们再分析
main
函数中的核心代码：
int a = 3;
00BE183B mov dword ptr [ebp-8],3 //将3存储到ebp-8的地址处，ebp-8的位置其实就是a变量
int b = 5;
00BE1842 mov dword ptr [ebp-14h],5 //将5存储到ebp-14h的地址处，ebp-14h的位置其实是b变量
int ret = 0;
00BE1849 mov dword ptr [ebp-20h],0 //将0存储到ebp-20h的地址处，ebp-20h的位置其实是ret变量
//以上汇编代码表示的变量a,b,ret的创建和初始化，这就是局部的变量的创建和初始化
//其实是局部变量的创建时在局部变量所在函数的栈帧空间中创建的
//调用Add函数
ret = Add(a, b);
//调用Add函数时的传参
//其实传参就是把参数push到栈帧空间中
00BE1850 mov eax,dword ptr [ebp-14h] //传递b，将ebp-14h处放的5放在eax寄存器
中
00BE1853 push eax //将eax的值压栈，esp-4
00BE1854 mov ecx,dword ptr [ebp-8] //传递a，将ebp-8处放的3放在ecx寄存器中
00BE1857 push ecx //将ecx的值压栈，esp-4
//跳转调用函数
00BE1858 call 00BE10B4
00BE185D add esp,8
00BE1860 mov dword ptr [ebp-20h],eax

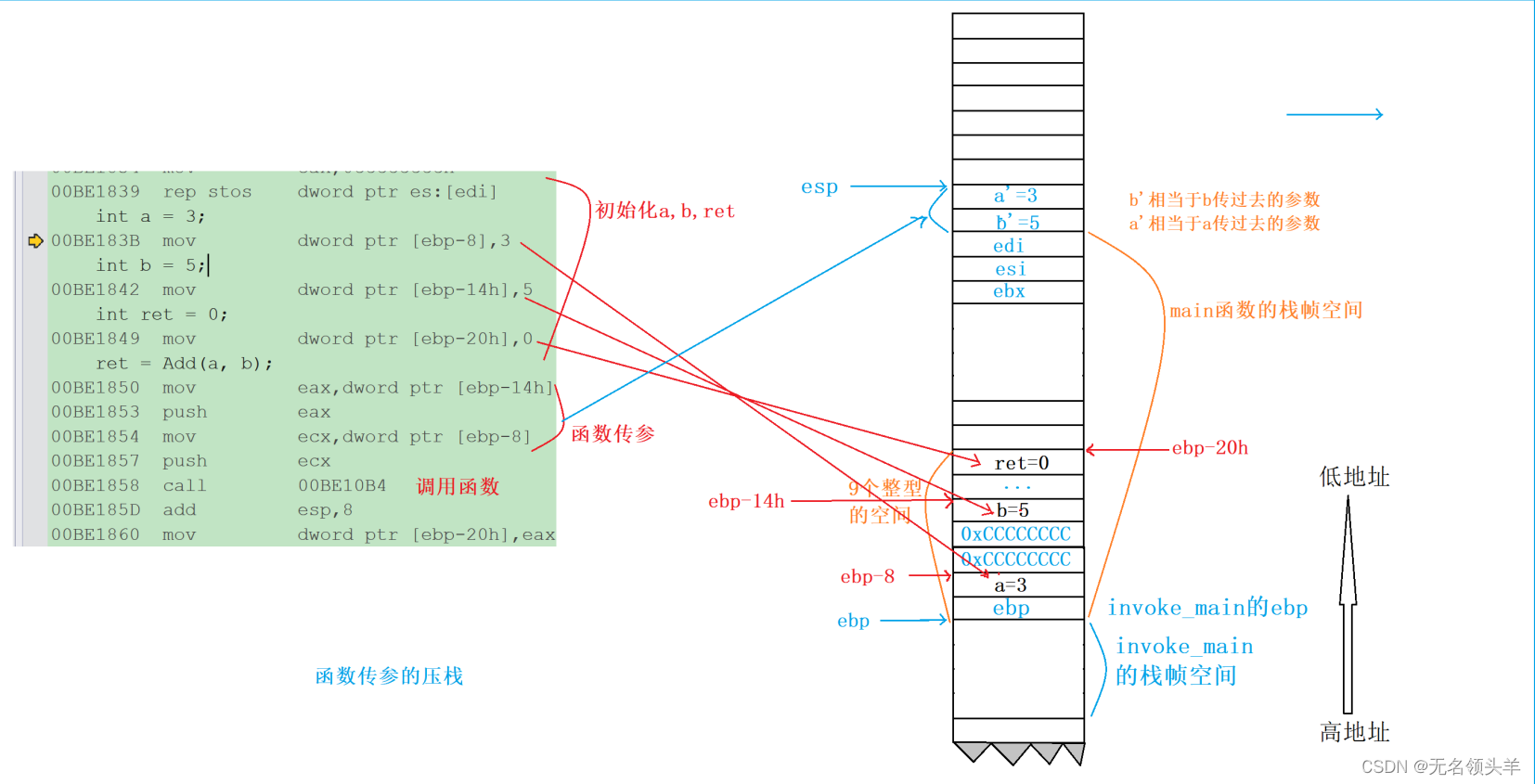

Add函数的传参：
//调用Add函数
ret = Add(a, b);
//调用Add函数时的传参
//其实传参就是把参数push到栈帧空间中，这里就是函数传参
00BE1850 mov eax,dword ptr [ebp-14h] //传递b，将ebp-14h处放的5放在eax寄存器
中
00BE1853 push eax //将eax的值压栈，esp-4
00BE1854 mov ecx,dword ptr [ebp-8] //传递a，将ebp-8处放的3放在ecx寄存器中
00BE1857 push ecx //将ecx的值压栈，esp-4
//跳转调用函数
00BE1858 call 00BE10B4
00BE185D add esp,8
00BE1860 mov dword ptr [ebp-20h],eax

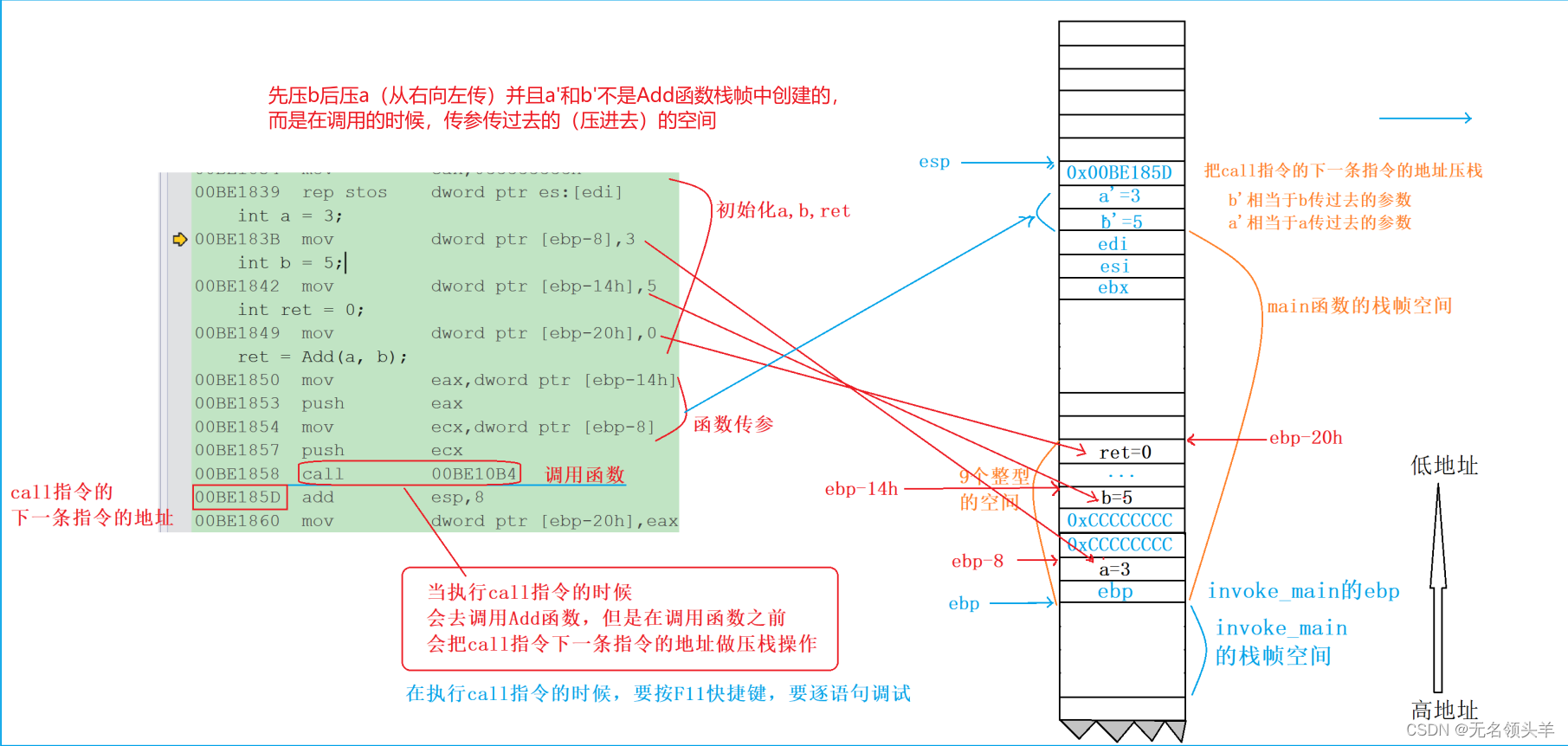

函数调用过程
//跳转调用函数
00BE1858 call 00BE10B4
00BE185D add esp,8
00BE1860 mov dword ptr [ebp-20h],eax
call 指令是要执行函数调用逻辑的，在执行call指令之前先会把call指令的下一条指令的地址进行压栈操作，这个操作是为了解决当函数调用结束后要回到call指令的下一条指令的地方，继续往后执行。
当我们跳转到Add函数，就要开始观察Add函数的反汇编代码了。
注意：还没调用Add就把b和a传过去了，等真正进了函数内部时，当我们用 x，y进行相加的时候，其实我们又找回了之前压进去两个数据进行计算，计算好的值在放进z中
int Add(int x, int y)
{
00BE1760 push ebp //将main函数栈帧的ebp保存,esp-4（压入的ebp是main函数的）
00BE1761 mov ebp,esp //将main函数的esp赋值给新的ebp，ebp现在是Add函数的ebp（使ebp指向esp）
00BE1763 sub esp,0CCh //给esp-0xCC，求出Add函数的esp（为Add函数分配函数栈帧）
00BE1769 push ebx //将ebx的值压栈,esp-4
00BE176A push esi //将esi的值压栈,esp-4
00BE176B push edi //将edi的值压栈,esp-4
int z = 0;
00BE176C mov dword ptr [ebp-8],0 //将0放在ebp-8的地址处，其实就是创建z
z = x + y;
//接下来计算的是x+y，结果保存到z中
00BE1773 mov eax,dword ptr [ebp+8] //将ebp+8地址处的数字存储到eax中
00BE1776 add eax,dword ptr [ebp+0Ch] //将ebp+12地址处的数字加到eax寄存中
00BE1779 mov dword ptr [ebp-8],eax //将eax的结果保存到ebp-8的地址处，其实就是放到z中
return z;
00BE177C mov eax,dword ptr [ebp-8] //将ebp-8地址处的值放在eax中，其实就是把z的值存储到eax寄存器中，这里是想通过eax寄存器带回计算的结果，做函数的返回值。
}
00BE177F pop edi
00BE1780 pop esi
00BE1781 pop ebx
00BE1782 mov esp,ebp
00BE1784 pop ebp
00BE1785 ret

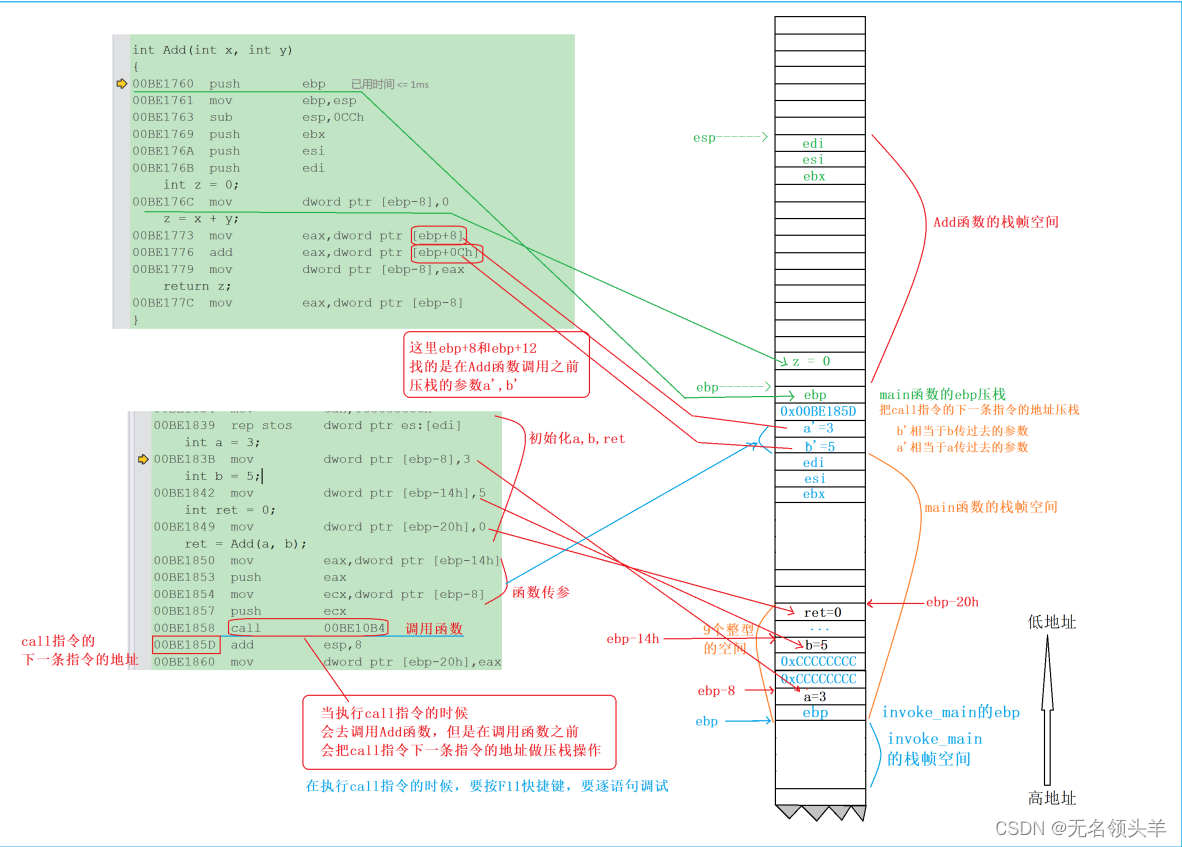

代码执行到Add函数的时候，就要开始创建Add函数的栈帧空间了。
在Add函数中创建栈帧的方法和在main函数中是相似的，在栈帧空间的大小上略有差异而已。
- 将main函数的 ebp 压栈
- 计算新的 ebp 和 esp
- 将 ebx ， esi ， edi 寄存器的值保存
- 将求出的和放在 eax 寄存器准备带回
图片中的 a’ 和 b’ 其实就是 Add 函数的形参 x , y 。这里的分析很好的说明了函数的传参过程，以及函数在进行值传递调用的时候，形参其实是实参的一份拷贝。对形参的修改不会影响实参。

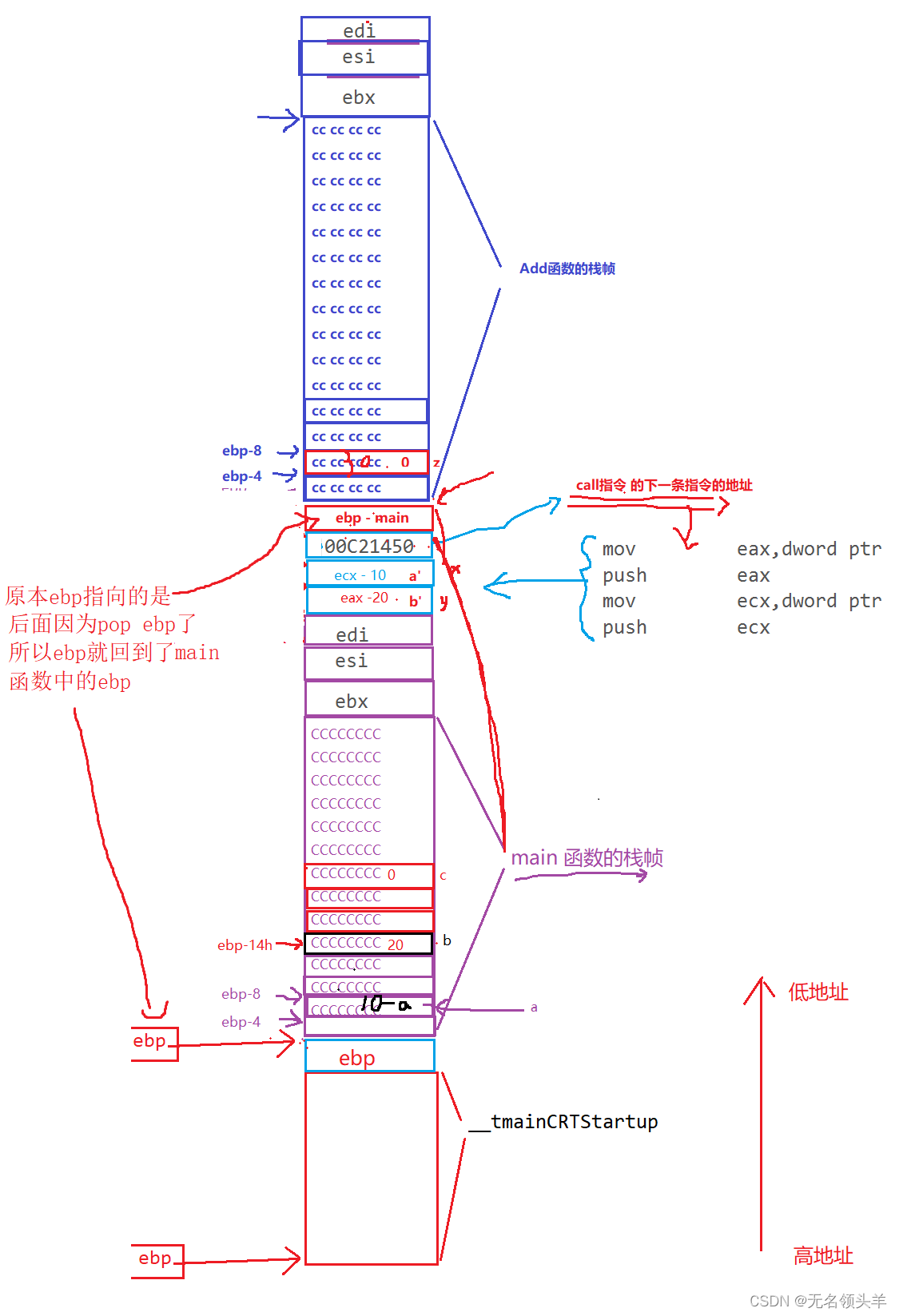

3.3.6 函数栈帧的销毁
当函数调用要结束返回的时候，前面创建的函数栈帧也开始销毁。那具体是怎么销毁的呢？我们看一下反汇编代码。
00BE177F pop edi //在栈顶弹出一个值，存放到edi中，esp+4
00BE1780 pop esi //在栈顶弹出一个值，存放到esi中，esp+4
00BE1781 pop ebx //在栈顶弹出一个值，存放到ebx中，esp+4
00BE1782 mov esp,ebp //再将Add函数的ebp的值赋值给esp，相当于回收了Add函数的栈帧空间
00BE1784 pop ebp //弹出栈顶的值存放到ebp，栈顶此时的值恰好就是main函数的ebp，esp+4，此时恢复了main函数的栈帧维护，esp指向main函数栈帧的栈顶，ebp指向了main函数栈帧的栈底。
00BE1785 ret //ret指令的执行，首先是从栈顶弹出一个值，此时栈顶的值就是call指令下一条指令的地址，此时esp+4，然后直接跳转到call指令下一条指令的地址处，继续往下执行。

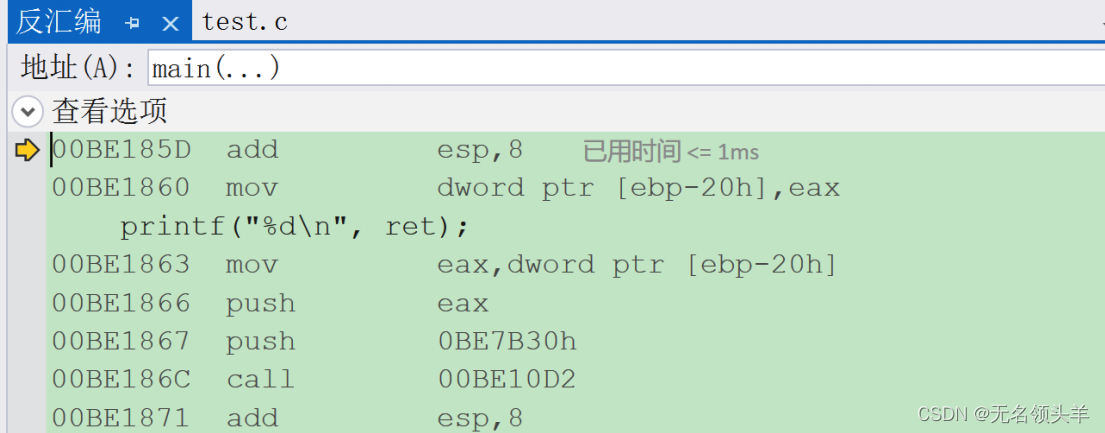

回到了call指令的下一条指令的地方：
但调用完Add函数，回到main函数的时候，继续往下执行，可以看到：
00BE185D add esp,8 //esp直接+8，相当于跳过了main函数中压栈的a'和b'（相当于把a',b'还给了操作系统）
00BE1860 mov dword ptr [ebp-20h],eax //将eax中值，存档到ebp-0x20的地址处，其实就是存储到main函数中ret变量中，而此时eax中就是Add函数中计算的x和y的和，可以看出来，本次函数的返回值是由eax寄存器带回来的。程序是在函数调用返回之后，在eax中去读取返回值的。
拓展了解：
其实返回对象时内置类型时，一般都是通过寄存器来带回返回值的，返回对象如果时较大的对象时，一般会在主调函数的栈帧中开辟一块空间，然后把这块空间的地址，隐式传递给被调函数，在被调函数中通过地址找到主调函数中预留的空间，将返回值直接保存到主调函数的。具体可以参考《程序员的自我修养》一书的第10章。
